申请日1991.09.16
公开(公告)日1992.04.15
IPC分类号C02F9/00
摘要
一种除去废水中重金属离子的装置是使含有重金属离子废水经调节池、反应塔、沉淀分离、过滤等达到除去的目的，有结构紧凑、投资少、运行费用低、操作简便、性能可靠、可广泛用于含有重金属离子的废水的处理。
権利要求書
1、一种除去废水中重金属离子的装置，含有重金属离子的废水，经调节池(1)，由水泵(2)自下而上经过反应塔(6)，混合部分的废水调节PH值，再经混凝部分(8)斜板(9)沉淀，使处理后的废水经过滤部分(10)，过滤后予以排放或再循环利用，废渣经排渣口(12)排放其特征是反应塔(6)有四层，其中一、二、三层装有金属屑，第四层装有石灰石或白云石，过滤器(10)装有石英砂。
2、根据权利要求1所述的除去废水重金属离子的装置，其特征是所用的金属屑是生铁屑，混合、混凝、沉淀、过滤是一体化。
说明书
本实用新型是关于环境保护用装置，更详细的说是除去废水中各种有害重金属离子的装置。
在电镀、有色金属的加工，钢铁工业的酸洗中，都向自然界排放一部分含有铬、铜、锌、铅、镉、镍等废水，严重污染了环境，造成公害，为了解决此类污染，目前有薄膜蒸发，反渗透膜离子树脂交换、电解、铁氧体、化学还原、吸附等装置，对含有重金属离子的废水进行处理。虽然上述装置对除去重金属离子有一定效果，然而在实际运行中证明上述装置，在管理、能耗、投资、运行费用、维修量、土地占用面积等方面，各有不理想之处，而且对废水中含有的重金属离子的种类及浓度的高低的适应性均有一定的局限。
本发明者们有鉴于上述装置的不足，发现在四层反应塔装入一定量的金属屑，可以除去废水中的重金属离子，至此完成了本实用新型。
本实用新型的目的是制造一种对废水中的重金属离子除去效果好、投资少、管理方便、操作简单，尤其适用废水中含重金属离子种类多，所含浓度变化大的装置。
为了达到上述目的，本实用新型是这样实现的：

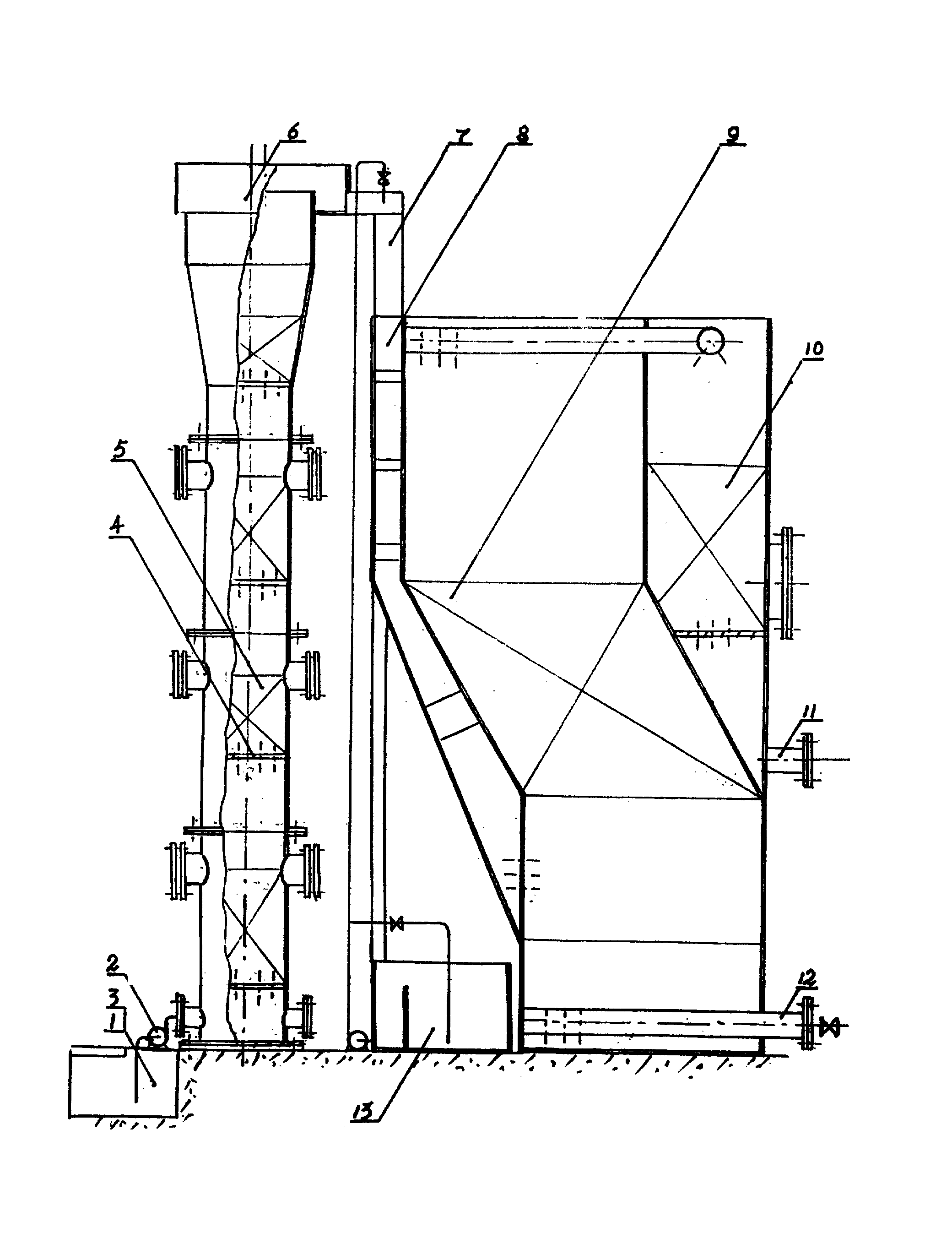

含重金属离子的酸性废水，经调节池(1)，由水泵(2) 自下而上经过反应塔(6)，混合器(7)调PH，混凝部分(8)斜板(9)沉淀使处理后的废水经过滤部分(10)过滤后予以排放或再循环利用废渣经排渣口(12)排放，在反应塔(6)中有三层每层装有金属屑，第四层装石灰石或白云石，在过滤部分(10)装有石英砂。
在本实用新型中所使用的金属屑是生铁屑。
反应塔(6)考虑到防腐蚀采用硬聚氯乙烯塑料。
在本实用新型中所使用的水泵，阀门均为耐腐蚀的。
