申请日2017.12.26
公开(公告)日2018.05.29
IPC分类号B01F7/08; B01F13/10; B01F15/00; B01F7/00
摘要
本发明公开了一种满足水处理剂混合要求、实现充分混合的水处理物料混合装置,包括壳体、搅拌组件、驱动电机,所述驱动电机置于所述壳体的外部,并与所述搅拌组件的输入端连接;所述壳体的上部、靠近所述搅拌组件的输入端一侧形成有进料组件,该进料组件包括至少两个进料口,且相邻进料口通过隔板隔开;所述搅拌组件包括一根主搅拌轴、以及与所述主搅拌轴部分靠近的辅助搅拌轴,所述主搅拌轴与所述辅助搅拌轴之间预留有输料通道。本发明提供的一种混合充分的水处理物料混合装置,通过对搅拌组件改进,利用多螺杆配合,前端的精混段能够确保打碎颗粒物质,保证后续混合充分,搅拌效果好。
权利要求书

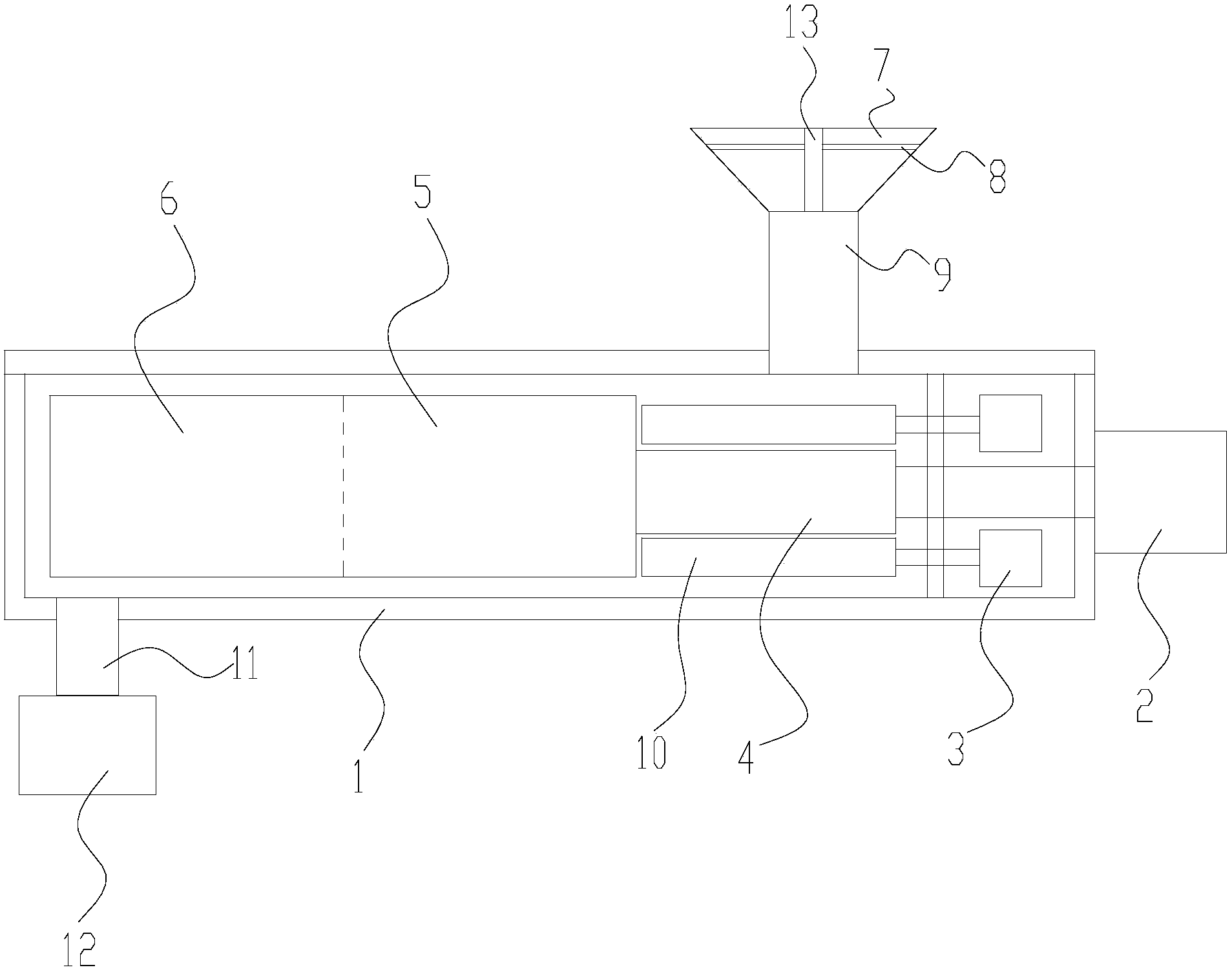

1.一种混合充分的水处理物料混合装置,其特征在于,包括:
壳体(1);
搅拌组件,所述搅拌组件沿所述壳体(1)的长度方向安装,且该搅拌组件能够将物料由所述搅拌组件的一端搅拌输送至所述搅拌组件的另一端;
驱动电机(2),所述驱动电机(2)置于所述壳体(1)的外部,并与所述搅拌组件的输入端连接;
所述壳体(1)的上部、靠近所述搅拌组件的输入端一侧形成有进料组件,该进料组件包括至少两个进料口(7),且相邻进料口(7)通过隔板(13)隔开;
所述进料组件与所述壳体(1)连通,并向所述壳体(1)内输送预混合物料;
所述壳体(1)的下部、靠近所述搅拌组件的输出端一侧形成有出料组件,该出料组件与所述壳体(1)连通,并输送并存储混合后的水处理剂;
所述搅拌组件包括一根主搅拌轴、以及与所述主搅拌轴部分靠近的辅助搅拌轴(10),所述主搅拌轴与所述辅助搅拌轴(10)之间预留有输料通道。
2.根据权利要求1所述的一种混合充分的水处理物料混合装置,其特征在于,所述搅拌组件的所述主搅拌轴与外部的所述驱动电机(2)的输出端连接,所述搅拌组件还包括两个第一电机(3),两个所述第一电机(3)的输出端分别连接一根辅助搅拌轴(10)。
3.根据权利要求2所述的一种混合充分的水 处理物料混合装置,其特征在于,所述壳体(1)的内部靠近所述驱动电机(2)一端形成有隔离的安装室,两个所述第一电机(3)安装固定于所述安装室内,且所述第一电机(3)的输出轴部分伸出所述安装室。
4.根据权利要求2所述的一种混合充分的水处理物料混合装置,其特征在于,所述主搅拌轴沿其长度方向分为三部分,分别为靠近所述驱动电机(2)的精混段(4)、置于所述主搅拌轴中部的进料段(5)、位于所述主搅拌轴的输出端的出料段(6);
所述辅助搅拌轴(10)设置于所述精混段(4)的侧面,且所述辅助搅拌轴(10)与所述精混段(4)之间的空隙为所述输料通道。
5.根据权利要求4所述的一种混合充分的水处理物料混合装置,其特征在于,所述精混段(4)、进料段(5)、出料段(6)各占所述主搅拌轴长度的三分之一;
且所述精混段(4)的外径小于所述进料段(6)外径,所述进料段(6)的外径等于所述出料段(6)的外径。
6.根据权利要求5所述的一种混合充分的水处理物料混合装置,其特征在于,所述辅助搅拌轴(10)的长度与所述精混段(4)的长度相等。
7.根据权利要求6所述的一种混合充分的水处理物料混合装置,其特征在于,所述精混段(4)的螺距小于所述进料段(5)的螺距,所述进料段(5)的螺距小于所述出料段(6)的螺距,且所述精混段(4)的螺距等于所述辅助搅拌轴(10)的螺距。
8.根据权利要求6或7所述的一种混合充分的水处理物料混合装置,其特征在于,所述精混段(4)的外径与两根所述辅助搅拌轴(10)的外径之和不大于所述进料段(5)的外径。
9.根据权利要求8所述的一种混合充分的水处理物料混合装置,其特征在于,所述主搅拌轴为一体成型式结构。
说明书
一种混合充分的水处理物料混合装置
技术领域
本发明涉及水处理技术领域,尤其涉及一种混合充分的水处理物料混合装置。
背景技术
现有技术中,水处理行业对污水处理时,无论是主要其处理效果的好氧池还是厌氧池、又或者是主要其消毒作用的消毒池,都需要向池内投放药物水溶液,俗称水处理剂;而投放水处理剂之前,需要按照处理要求,对物料进行配比,然后充分混合,以便充分发挥药效。
现有技术的混合装置都会在装置内设计一个搅拌器,通过不断搅拌,让要求配比下的药物能够混合均匀。
授权公告号:CN203886445U,申请日为2014年05月28日公开的一篇名为《一种水处理剂物料混合装置》的中国发明专利介绍了一种内部具有螺旋杆的混合装置,但是经过研究发现,该装置虽然利用了注塑的原理在装置内设计了上述螺旋杆,而该螺旋杆并没有引荐注塑行业的挤塑标准,该螺旋杆的螺距仅为一种规格,而且单根螺旋杆在水处理行业混合物料无法满足充分混合的要求,因为水处理行业水处理剂会有固体颗粒的存在,因此,单根螺旋杆无法完成打碎、混合的作业。
发明内容
本发明的目的是提供一种满足水处理剂混合要求、实现充分混合的水处理物料混合装置。
为了实现上述目的,本发明提供如下技术方案:
本发明公开的一种混合充分的水处理物料混合装置,包括:
壳体;
搅拌组件,所述搅拌组件沿所述壳体的长度方向安装,且该搅拌组件能够将物料由所述搅拌组件的一端搅拌输送至所述搅拌组件的另一端;
驱动电机,所述驱动电机置于所述壳体的外部,并与所述搅拌组件的输入端连接;
所述壳体的上部、靠近所述搅拌组件的输入端一侧形成有进料组件,该进料组件包括至少两个进料口,且相邻进料口通过隔板隔开;
所述进料组件与所述壳体连通,并向所述壳体内输送预混合物料;
所述壳体的下部、靠近所述搅拌组件的输出端一侧形成有出料组件,该出料组件与所述壳体连通,并输送并存储混合后的水处理剂;
所述搅拌组件包括一根主搅拌轴、以及与所述主搅拌轴部分靠近的辅助搅拌轴,所述主搅拌轴与所述辅助搅拌轴之间预留有输料通道。
进一步的,所述搅拌组件的所述主搅拌轴与外部的所述驱动电机的输出端连接,所述搅拌组件还包括两个第一电机,两个所述第一电机的输出端分别连接一根辅助搅拌轴。
进一步的,所述壳体的内部靠近所述驱动电机一端形成有隔离的安装室,两个所述第一电机安装固定于所述安装室内,且所述第一电机的输出轴部分伸出所述安装室。
进一步的,所述主搅拌轴沿其长度方向分为三部分,分别为靠近所述驱动电机的精混段、置于所述主搅拌轴中部的进料段、位于所述主搅拌轴的输出端的出料段;
所述辅助搅拌轴设置于所述精混段的侧面,且所述辅助搅拌轴与所述精混段之间的空隙为所述输料通道。
进一步的,所述精混段、进料段、出料段各占所述主搅拌轴长度的三分之一;
且所述精混段的外径小于所述进料段外径,所述进料段的外径等于所述出料段的外径。
进一步的,所述辅助搅拌轴的长度与所述精混段的长度相等。
进一步的,所述精混段的螺距小于所述进料段的螺距,所述进料段的螺距小于所述出料段的螺距,且所述精混段的螺距等于所述辅助搅拌轴的螺距。
进一步的,所述精混段的外径与两根所述辅助搅拌轴的外径之和不大于所述进料段的外径。
进一步的,所述主搅拌轴为一体成型式结构。
在上述技术方案中,本发明提供的一种混合充分的水处理物料混合装置,通过对搅拌组件改进,利用多螺杆配合,前端的精混段能够确保打碎颗粒物质,保证后续混合充分,搅拌效果好。
