申请日2017.12.27
公开(公告)日2018.09.21
IPC分类号C02F9/02
摘要
本实用新型公开了新型多功能水处理环保车，包括环保车底盘、油水分离器、刮油装置、排砂装置和机械柱，所述的油水分离器、刮油装置、排砂装置固定安装在环保车底盘上表面;本实用新型通过设置机械爪，以及通过机械爪与机械臂和机械柱固定连接，可以利用机械爪抓取三缸柱塞泵进行机械安装，机械爪上的固定挂钩平时还可以起到固定三缸柱塞泵的作用，大大节省人力，提高了安装效率。
权利要求书

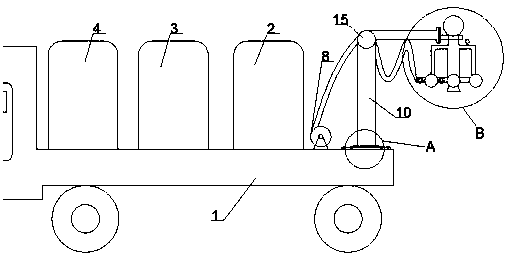

1.新型多功能水处理环保车，包括环保车底盘(1)，其特征在于：还包括油水分离器(2)、刮油装置(3)、排砂装置(4)和机械柱(10)，所述的油水分离器(2)、刮油装置(3)、排砂装置(4)从右到左依次固定安装在环保车底盘(1)上表面，所述的机械柱(10)下端固定安装有第一转盘(13)，所述的环保车底盘(1)后侧上表面固定安装有底座(12)和管道回收装置(8)，所述的底座(12)上表面与第一转盘(13)下表面固定连接，所述的机械柱(10)上端固定安装有绞盘(15)，所述的绞盘(15)上固定安装有机械臂(14)，所述的机械臂(14)的一端固定安装有第二转盘(16)，所述的第二转盘(16)上固定安装有机械爪(17)，所述的机械爪(17)活动连接有三缸柱塞泵(5)，所述的三缸柱塞泵(5)中部固定安装有压力表(6)，所述的三缸柱塞泵(5)下侧设置有进水口(11)，所述的三缸柱塞泵(5)的下部左侧设置有出水口，所述的出水口处固定安装有流量阀(7)，所述的三缸柱塞泵(5)的下部左侧固定安装有调速阀(9)。
2.根据权利要求1所述的新型多功能水处理环保车，其特征在于：所述的机械爪(17)包括有固定爪(19)、活动爪(20)和固定挂钩(18)，所述的固定爪(19)和活动爪(20)的一端通过第二转盘(16)固定连接，所述的固定爪(19)和活动爪(20)的另一端通过固定挂钩(18)活动连接。
3.根据权利要求1所述的新型多功能水处理环保车，其特征在于：所述的管道回收装置(8)连接有管道，所述的管道回收装置(8)通过管道与出水口固定连接。
说明书
新型多功能水处理环保车
技术领域
本实用新型涉及油田水 处理领域，更具体地说，涉及新型多功能水处理环保车。
背景技术
在长期的注水过程中，水中所含的少量机械杂质及油类，在井筒周围附近的地层中聚集，使地层吸水能力下降，从而污染了注水井，导致注水压力逐年提高，甚至堵塞地层，影响油井产油量。为确保正常注水，实现原油高产稳产，必须定期对注水井进行清洗。
一般情况下，洗井废水通过回收管线进入联合站处理后回注地层，但单井或边远小块油田的注水井较分散，一般不设洗井废水回收管线。通常是将洗井废水直接排入井场附近的废水坑进行自然蒸发和渗透，或利用罐车收集进行集中处理。前者对土壤和植被有影响，破坏周边环境，后者处理费用昂贵。
现有的水处理环保车在安装三缸柱塞泵和连接管道大都是利用人力安装，费时费力，致使工作效率不高。
实用新型内容
1.要解决的技术问题
本实用新型装置能有效地解决现有的问题，问题如下：
(1)、安装三缸柱塞泵效率低;
(2)、连接管道费时费力。
2.技术方案
为解决上述问题，本实用新型采用如下的技术方案。
新型多功能水处理环保车，包括环保车底盘，还包括油水分离器、刮油装置、排砂装置和机械柱，所述的油水分离器、刮油装置、排砂装置从右到左依次固定安装在环保车底盘上表面，所述的机械柱下端固定安装有第一转盘，所述的环保车底盘后侧上表面固定安装有底座和管道回收装置，所述的底座上表面与第一转盘下表面固定连接，所述的机械柱上端固定安装有绞盘，所述的绞盘上固定安装有机械臂，所述的机械臂的一端固定安装有第二转盘，所述的第二转盘上固定安装有机械爪，所述的机械爪活动连接有三缸柱塞泵，所述的三缸柱塞泵中部固定安装有压力表，所述的三缸柱塞泵下侧设置有进水口，所述的三缸柱塞泵的下部左侧设置有出水口，所述的出水口处固定安装有流量阀，所述的三缸柱塞泵的下部左侧固定安装有调速阀。
优选地，机械爪包括有固定爪、活动爪和固定挂钩，所述的固定爪和活动爪的一端通过第二转盘固定连接，所述的固定爪和活动爪的另一端通过固定挂钩活动连接，固定挂钩可以防住三缸柱塞泵在机械爪上脱落，造成损害。
优选地，管道回收装置连接有管道，所述的管道回收装置通过管道与出水口固定连接，管道回收装置可以减少人力铺设管道的工作量。
3.有益效果
相比于现有技术，本实用新型的优点在于：
(1)本实用新型通过设置机械爪，以及通过机械爪与机械臂和机械柱固定连接，可以利用机械爪抓取三缸柱塞泵进行机械安装，机械爪上的固定挂钩平时还可以起到固定三缸柱塞泵的作用，大大节省人力，提高了安装效率;
(2)本实用新型通过设置管道回收装置，在三缸柱塞泵安装好后，开动水处理环保车远离注水井，避免工作时车辆载重增加压坏注水井，环保车上的管道回收装置自动铺设延长管道，工作结束后管道回收装置自动回收管道，节省时间和人力。
