申请日1992.04.01
公开(公告)日1993.10.06
IPC分类号B01D46/30; C02F1/48; B01D35/06
摘要
本发明为磁化吸附高效除尘器，是一种以固体颗 粒作为滤料的除尘设备。研究发明磁化水吸附除尘 方法。令砂子颗粒表面湿润附上一层磁化水薄膜，当 含尘烟气通过砂子滤料时，磁化水膜和磁化离子对微 粒粉尘有强烈的吸附除尘作用;而砂子颗粒层本身对 中粒粉尘又有很好的过滤净化能力;并在装置入口处 设置粗粒粉尘沉降环节，从而使本发明的除尘粒度范 围宽、除尘效率高、过滤层风速快、阻损小，并能适用 于高温烟尘。
権利要求書

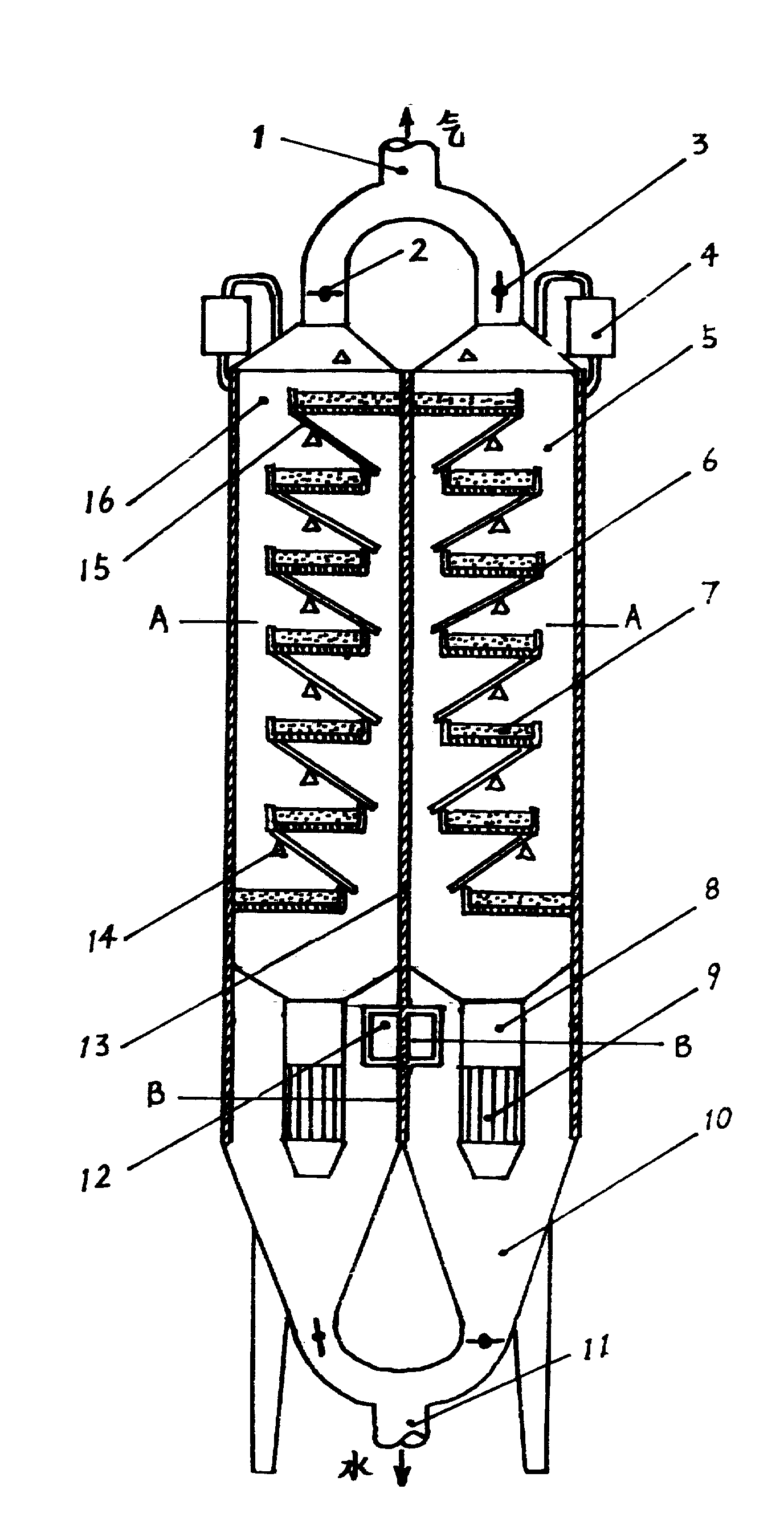

1、磁化吸附高效除尘器，主要包括交替工作的左右两室、砂粒滤料层、磁化水喷淋湿润系统、离心旋流器、污水处理池和连锁阀门。本发明的特征是：
1)所述的左右两室，由外壳和中间隔板13构成，每室有砂粒滤料层7，各层间用斜隔板15将气路分开;
2)所述的左右两室，也可作成只有一个工作室5或16，有锥形挡水板20;
3)所述的砂粒滤料层，是在不锈钢丝网6上放置砂子颗粒作为滤料;
2、根据权利要求1所述的磁化吸附高效除尘器，其特征是：
1)所述的磁化水喷淋湿润系统，由磁水器4产生磁化水，经水管接到各滤料层上方的喷头14，使滤料砂粒表面湿润附上一层磁化水薄膜;
2)所述的磁水器，由钕铁硼强磁铁和穿过中间的塑料管组成，管内有水流过;
3、根据权利要求1所述的磁化吸附高效除尘器，其特征是：
1)所述的离心旋流器，由切线百叶片9、上升管8、外壳和锥形下口组成;
2)所述的离心旋流器，其进气口12是按圆断面的切线方向进入，以形成旋流;
4、根据权利要求1和2所述的磁化吸附高效除尘器，其特征是：
1)所述的污水处理池，由筛网6、砂粒层7、提水泵18和池体组成;
2)所述的污水处理池，在回水管道上设置有防冻加热机构19。
说明书
本发明属于一种以固体颗粒和磁化水薄膜相结合的除尘器，适用于工业企业含尘烟气的除尘。
目前除尘器的种类很多，结构简单的除尘器(重力、旋风式)除尘效率很低，一般为60～70%;结构复杂的除尘器虽然效率较高，但在使用中有不少缺点：如布袋除尘器的阻损太大，使用寿命不长。电除尘器的投资及维修费用过高等，难以满足生产的需要。
本发明的目的，在于提供一种结构简单、除尘效率高、阻损小的除尘设备。它是同时具有磁化水吸附、颗粒层过滤和离心旋流作用的综合式高效除尘器，除尘效率达99%左右。
磁化水吸附除尘原理：在永久磁铁的磁场内安装一根塑料水管，当水流过磁场时，水以合适的流速切割磁力线，便得到磁化水，或说水被磁化。普通的水流过磁场切割磁力线时，水中所含的物质(如钙、镁等的离子Ca2+、Mg2+、H+、OH-、HCO-3、-----)受磁场的作用，类似于在强磁场中运动的导体，便产生一种感应电势和电荷。所以被磁化的水分子和其它离子，就成为一种带静电体，因此磁化水对微颗粒粉尘有强烈的吸附作用。此外，研究还发现：磁化水的溶解能力比普通水大2倍左右;它的渗透压力比普通水高3～10毫米水柱;它的酸度PH值比普通水高0.2～1.0。这些特性有助于磁化水对微粒粉尘的吸附捕尘能力。
所使用的磁铁为高磁能的钕铁硼永久磁铁，切割磁力线的水流速度为0.5～1.1米/秒。
本发明兼顾到由微粒至中粒和粗粒粉尘均能净化，除尘器内设置三个环节：
1、离心旋流器：除尘粒度200～1000微米(粗粒);
2、砂子颗粒层：除尘粒度5～200微米(中粒);
3、砂子表面磁化水薄膜：除尘粒度0.5～10微米(微粒)。
根据国内专利文献资料检索，未查出相关的技术内容，在国外专利文献中目前也
未发现。
本发明的主要技术性能如下：
1、除尘粒度：0.5～1000微米;
2、含尘量：入口1～10克/米3;
出口≤100毫克/米3;
3、除尘效率：99%左右;
4、过滤层风速：15～25米/分;
5、阻损压力：100毫米水柱左右;
6、过滤介质：普通砂子(当量直径2～3毫米);
7、砂层厚度：20～60毫米;
8、含尘气体温度：20～400℃;
9、对烟气有一定的脱硫效果;
10、应用范围：冶金、火力发电、化工、建材和锅炉等工业部门。
