申请日2017.12.27
公开(公告)日2018.08.31
IPC分类号C02F9/10; C02F101/34; C02F103/36
摘要
本实用新型公开了蓖麻油生产癸二酸产生的含酚废水处理装置，属于废水处理技术领域。一种蓖麻油生产癸二酸产生的含酚废水处理装置，包括通过管路依次连接的中和反应池，过滤池、萃取器、精馏塔、油水分离器;过滤池中部设有滤网池，进水口设在滤网下部，排水口设在滤网上部，底面为设有可拆卸封头倾斜底面;过滤池通过虹吸装置与萃取器连接;精馏塔顶部通过冷凝器连接尾气处理装置，排液口通过与精馏塔平行、纵向安装的8‑10m长的接料管与油水分离器连接;油水分离器内设置有3‑4mm厚不锈钢板，顶端为45°斜边，挡板的高度从进液口一侧到排水口一侧逐级降低。本实用新型结构简单，可显著的提高油水分离效率，降低废水处理成本。
权利要求书
1.一种蓖麻油生产癸二酸产生的含酚废水处理装置，其特征在于，包括通过管路依次连接的中和反应池，过滤池、萃取器、精馏塔、油水分离器;
所述的过滤池为中部设有滤网的过滤池，进水口设在滤网下部，排水口设在滤网上部，底面为设有可拆卸封头倾斜底面;
所述的过滤池通过虹吸装置与萃取器连接;
所述的精馏塔顶部通过冷凝器连接尾气处理装置，排液口通过与精馏塔平行、纵向安装的8-10m长的接料管与油水分离器连接;
所述的油水分离器底部内表面垂直于液流方向纵向设置有4个挡板，所述的挡板为3-4mm厚不锈钢板，不锈钢板的顶端为45°斜边，挡板的高度从进液口一侧到排水口一侧逐级降低。
2.根据权利要求1所述的蓖麻油生产癸二酸产生的含酚废水处理装置，其特征在于，所述的萃取器为2-4个串联的萃取器。
3.根据权利要求1或2所述的蓖麻油生产癸二酸产生的含酚废水处理装置，其特征在于，所述的接料管为长10m、管径为5cm。
说明书
蓖麻油生产癸二酸产生的含酚废水 处理装置
技术领域
本实用新型属于废水处理技术领域，具体涉及一种蓖麻油生产癸二酸产生的含酚废水处理装置。
背景技术
癸二酸作为一种重要的化工原料，被广泛应用于制造尼龙、聚酰胺、聚酯等领域。然而，在癸二酸生产过程中，会产生大量的含酚废水，而含酚废水是水体的重要污染物之一。
酚类化合物是一种原型质毒物，所有生物活性体均能产生毒性，可通过与皮肤、粘膜的接触，不经肝脏解毒直接进入血液循环，致使细胞破坏并失去活力，也可通过口腔侵入人体，造成细胞损伤。高浓度的酚液能使蛋白质凝固，并能继续向体内渗透，引起深部组织损伤，坏死乃至全身中毒，即使是低浓度的酚液也可使蛋白质变性。人如果长期饮用被酚污染的水能引起慢性中毒，出现贫血、头昏、记忆力衰退以及各种神经系统的疾病，严重的会引起死亡。而且酚和其它有害物质相互作用产生协同效应，变得更加有害，促进致癌化。此外，含酚废水不仅对人类健康带来严重威胁，也对动植物产生危害。因此，含酚废水排入水体或用于灌溉前均需经过治理处理。
针对使用蓖麻油生产癸二酸时产生含酚废水的问题，研发了一种含酚废水处理装置，以达到降低污染，废水循环利用的目的。
发明内容
本实用新型的目的是提供一种蓖麻油生产癸二酸产生的含酚废水处理装置。
本实用新型是通过以下技术方案实现的：

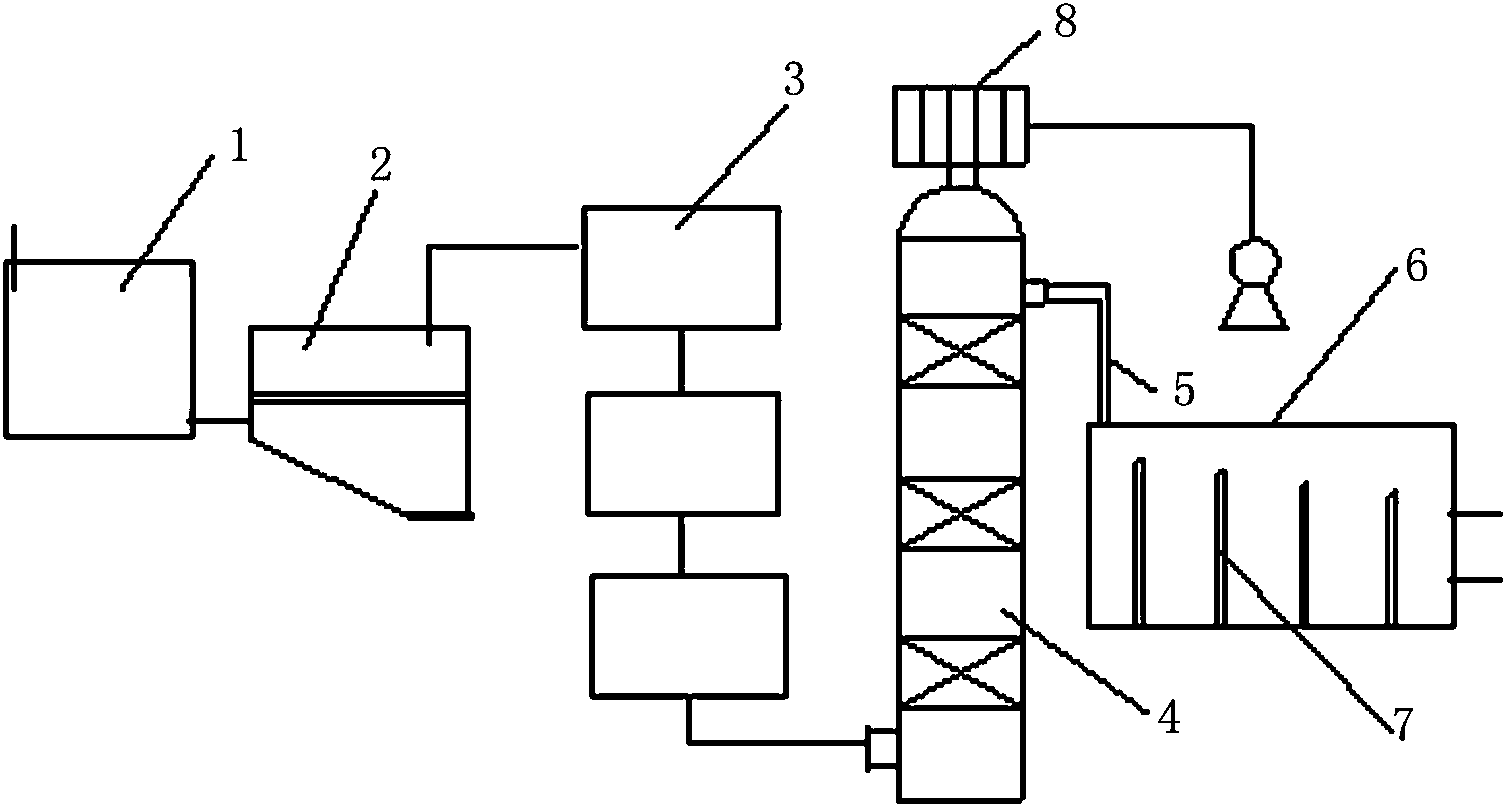

一种蓖麻油生产癸二酸产生的含酚废水处理装置，包括通过管路依次连接的中和反应池，过滤池、萃取器、精馏塔、油水分离器;
所述的过滤池为中部设有滤网的过滤池，进水口设在滤网下部，排水口设在滤网上部，底面为设有可拆卸封头倾斜底面;
所述的过滤池通过虹吸装置与萃取器连接;
所述的精馏塔顶部通过冷凝器连接尾气处理装置，排液口通过与精馏塔平行、纵向安装的8-10m长的接料管与油水分离器连接;
所述的油水分离器底部内表面垂直于液流方向纵向设置有4个挡板，所述的挡板3-4mm厚不锈钢板，不锈钢板的顶端为45°斜边，挡板的高度从进液口一侧到排水口一侧逐级降低。
所述的萃取器为2-4个串联的萃取器，对含酚废水进行逐级萃取。
所述的接料管为长10m、管径为5cm。
本实用新型在运行时，将含酚废水输入中和反应池，然后送入过滤池，在过滤池静置后，一部分物质析出沉积在池底，液体通过虹吸装置依次进入萃取器、精馏塔精馏后，在压力作用下通过接料管流出并冷去到40-70℃，然后进入油水分离器，在逐级降低的斜口挡板的作用下，进行最后一次的油水分离，处理后的废水含酚量(mg/L)<12，油相中含水量<0.7%。
本实用新型结构简单，可显著的提高油水分离效率，降低废水处理成本。
