申请日1995.08.04
公开(公告)日1996.04.24
IPC分类号E03C1/122
摘要
一种墙内竖向污水排放管道，特别适宜与坐便器、污水槽、地漏等连接的排放管，包括连接有尾管，带有连接头的主管及短横管，主管为安装在墙体内截面为矩形或圆形的直管，通过主管上的分支横管与排污源管口用外包短横管连接。省略了三通管，结构简单、管线长度为最短距离节省材料，用不燃、防水、防腐材料制作份量轻、价格便宜。矩形截面的主管置于墙内与墙体接触好，外包砼强度高，不会渗漏，不占有效空间、排放噪音低，打破排污管道安装墙外的常规，是更新换代的排污管道。
権利要求書

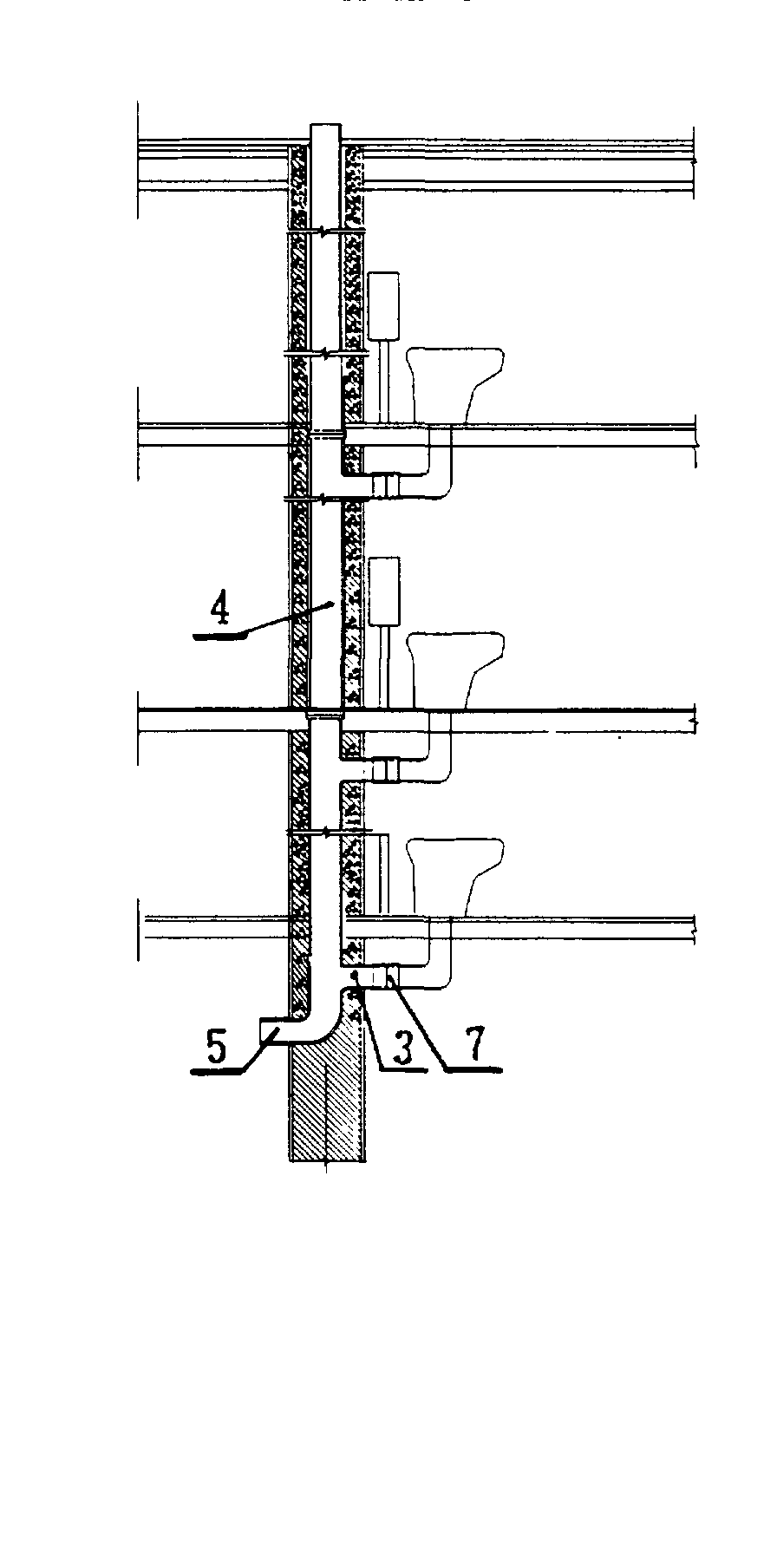

1.一种墙内竖向污水排放管道，包括连接有尾管(5)，带有连接头的主 管(4)及短横管(7)，其特征在于主管(4)为安装在墙体内截面为矩形或圆形 的直管，通过主管(4)上的分支横管(3)与排污源管口用外包短横管(7)连 接。
2.根据权利要求1所述的管道，其特征在于主管(4)由不燃、防水、防 腐的SW-688材料制作，其截面为圆形及有较大圆角的方形或长方形，其上有 等分的截面为圆形的分支横管(3)圆形的分支横管(3)与方形或长方形的 主管(4)间弧度半径为50～100mm的圆滑过渡，主管(4)两端有加强壁(2)为 连接头。
3.根据权利要求1所述的管道，其特征在于主管(4)两侧都有相对的分 支横管(3)为双连型，只有单侧的分支横管(3)为单连型。
4.根据权利要求1所述的管道，其特征在于尾管(5)为直角管形，直管部 分为变截面的方形或长方形与主管(4)匹配，转弯部分截面为圆形管，利用 一端的加强壁(2)与主管(4)端部的加强壁(2)连接并用不燃强力粘胶带缠 绕三圈并用专用胶泥粘结，出口端按户外排放系统。
5.根据权利要求1所述的管道，其特征在于短横管(7)截面为圆形，一端 紧套在分支横管(3)上，另端紧套在座便器的存水管管口上，两端再缠绕不 燃强力粘胶带和专用胶泥粘结。
6.根据权利要求1所述的管道，其特征在于主管(4)上端还可固定有截 面为方形或长方形及圆形的排气管(8)和铅丝网罩盖(1)。
说明书
墙内竖向污水排放管道
本实用新型涉及一种用于和卫生间的座便器、厨房污水槽、地漏等相 连接的排放管，安装在墙壁内的墙内竖向污水排放管道。
现传统的污水排放管均由铸铁黑粗管制作，安装在卫生间、厨房间墙 外角落里的竖向直管，再经各楼层的横向管、三通管与座便器、厨房污水 槽、地漏等处的存水管及竖向直管连接。因管线较长又在墙外，因此很占 地方，又影响美观。管道需用的钢材很多，份量也很重，因此价格高，同时排 污时管道噪音也很大。
本实用新型的目的在于提供一种安装在墙体内，不占有效空间、结构 简单、重量轻、管线短、价格低、排放时噪音低的墙内竖向污水排放管道。
本实用新型是这样实现的：墙内竖向污水排放管道包括连接有尾管，带 有连接头的主管及短横管，而主管为安装在墙体内截面为矩形或圆形的直 管，通过主管上的分支横管与排污源管口用外包短横管连接。
