申请日2017.12.31
公开(公告)日2018.06.15
IPC分类号C02F11/12
摘要
本发明涉及一种污泥快速处理设备，尤其涉及一种水利工程污泥快速处理设备。本发明要解决的技术问题是提供一种干化全面、干化后的污泥好取出来的水利工程污泥快速处理设备。为了解决上述技术问题，本发明提供了这样一种水利工程污泥快速处理设备，包括有安装架、第一轴承、第一转轴、电机、框体、第一电热丝、第一导套、第一导杆、第一弹簧、压板、第二电热丝等;安装架左壁上部设有第一轴承，安装架右壁内侧下部设有电机，电机左侧的输出轴与第一轴承内均设有第一转轴。本发明达到了干化全面、干化后的污泥好取出来的效果，本发明通过第一电热丝和第二电热丝同时对污泥进行干化，使得污泥干化的速度变快。
权利要求书

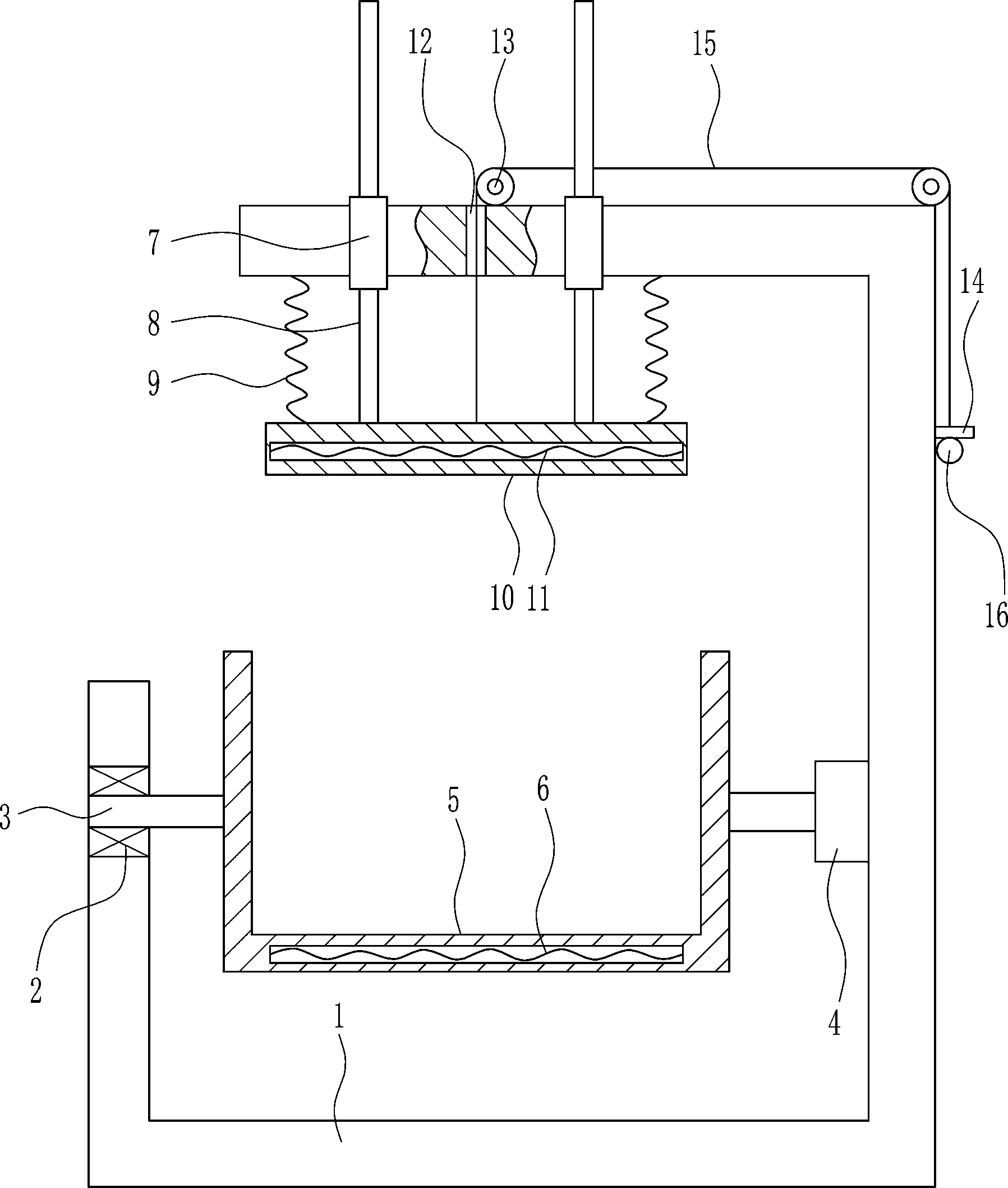

1.一种水利工程污泥快速处理设备，其特征在于，包括有安装架(1)、第一轴承(2)、第一转轴(3)、电机(4)、框体(5)、第一电热丝(6)、第一导套(7)、第一导杆(8)、第一弹簧(9)、压板(10)、第二电热丝(11)、定滑轮(13)、卡板(14)、拉线(15)和卡球(16)，安装架(1)左壁上部设有第一轴承(2)，安装架(1)右壁内侧下部设有电机(4)，电机(4)左侧的输出轴与第一轴承(2)内均设有第一转轴(3)，左右两侧的第一转轴(3)内侧之间连接有框体(5)，框体(5)下壁内安装有第一电热丝(6)，安装架(1)上壁左部左右对称设有第一导套(7)，第一导套(7)内套有第一导杆(8)，第一导杆(8)底端连接有压板(10)，压板(10)在框体(5)上方，压板(10)内安装有第二电热丝(11)，压板(10)顶部左右对称设有第一弹簧(9)，第一弹簧(9)顶端连接在安装架(1)上壁内侧，左右两侧第一导套(7)中部的安装架(1)上壁上开有通孔(12)，安装架(1)上壁上侧面左部和右部均设有定滑轮(13)，安装架(1)右壁外侧上部设有卡板(14)，压板(10)顶部中心连接有拉线(15)，拉线(15)穿过通孔(12)，拉线(15)绕过定滑轮(13)，拉线(15)穿过卡板(14)，拉线(15)底端连接有卡球(16)，卡球(16)卡在卡板(14)下部，卡板(14)和卡球(16)配合，使得第一弹簧(9)处于压缩状态。
2.根据权利要求1所述的一种水利工程污泥 快速处理设备，其特征在于，还包括有取料装置(17)，框体(5)上设有取料装置(17)，取料装置(17)包括有卡块(171)、第二弹簧(172)、夹板(173)、第三弹簧(175)、楔形块(176)、第二导套(177)和第二导杆(178)，框体(5)左右两壁顶部均转动式连接有卡块(171)，框体(5)左右两壁内侧均上下对称连接有第二弹簧(172)，左侧和右侧的第二弹簧(172)内端均连接有夹板(173)，夹板(173)顶部开有凹槽(174)，凹槽(174)内底部连接有第三弹簧(175)，第三弹簧(175)顶端连接有楔形块(176)，框体(5)左右两壁均上下对称设有第二导套(177)，夹板(173)外侧均上下对称设有第二导杆(178)，第二导杆(178)分别穿过其对应的第二导套(177)。
3.根据权利要求2所述的一种水利工程污泥快速处理设备，其特征在于，还包括有连接块(18)、螺栓(19)和螺母(20)，第一转轴(3)内端均连接有连接块(18)，框体(5)左右两壁外侧中部均上下对称设有螺栓(19)，螺栓(19)穿过连接块(18)，螺栓(19)上旋有螺母(20)，螺母(20)与螺栓(19)配合将连接块(18)固定在框体(5)左右两壁上。
4.根据权利要求3所述的一种水利工程污泥快速处理设备，其特征在于，还包括有皮带轮(21)、轴承座(22)、第二转轴(23)、平皮带(24)、凸轮(25)、摆动杆(26)、塑料球(27)和第四弹簧(28)，安装架(1)右壁内侧下部设有轴承座(22)，轴承座(22)内设有第二转轴(23)，第二转轴(23)中部与右侧的第一转轴(3)右部均设有皮带轮(21)，上下皮带轮(21)之间绕有平皮带(24)，第二转轴(23)左端连接有凸轮(25)，安装架(1)右壁内侧中部铰接连接有摆动杆(26)，摆动杆(26)在凸轮(25)下方，摆动杆(26)左端连接有塑料球(27)，摆动杆(26)底部右侧与安装架(1)右壁内侧之间连接有第四弹簧(28)。
5.根据权利要求4所述的一种水利工程污泥快速处理设备，其特征在于，还包括有第五弹簧(29)和放置板(30)，安装架(1)内底部左侧和右侧均设有第五弹簧(29)，第五弹簧(29)顶端连接有放置板(30)，放置板(30)在框体(5)下方。
说明书
一种水利工程污泥快速处理设备
技术领域
本发明涉及一种污泥快速处理设备，尤其涉及一种水利工程污泥快速处理设备。
背景技术
水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程。也称为水工程。水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要。只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要。水利工程需要修建坝、堤、溢洪道、水闸、进水口、渠道、渡漕、筏道、鱼道等不同类型的水工建筑物，以实现其目标。污泥如果没有处理好，不仅会占用地方，而且还会被弄的到处都是，将污泥干化是一种很多的处理方式，干化后的污泥还可以用做其他的事情，但是目前的干化设备，干化不全面，干化后的污泥不好取出来。
综上，目前需要研发一种干化全面、干化后的污泥好取出来的水利工程污泥快速处理设备，来克服现有技术中干化不全面、干化后的污泥不好取出的缺点。
发明内容
(1)要解决的技术问题
本发明为了克服现有技术中干化不全面、干化后的污泥不好取出的缺点，本发明要解决的技术问题是提供一种干化全面、干化后的污泥好取出来的水利工程污泥快速处理设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种水利工程污泥快速处理设备，包括有安装架、第一轴承、第一转轴、电机、框体、第一电热丝、第一导套、第一导杆、第一弹簧、压板、第二电热丝、定滑轮、卡板、拉线和卡球，安装架左壁上部设有第一轴承，安装架右壁内侧下部设有电机，电机左侧的输出轴与第一轴承内均设有第一转轴，左右两侧的第一转轴内侧之间连接有框体，框体下壁内安装有第一电热丝，安装架上壁左部左右对称设有第一导套，第一导套内套有第一导杆，第一导杆底端连接有压板，压板在框体上方，压板内安装有第二电热丝，压板顶部左右对称设有第一弹簧，第一弹簧顶端连接在安装架上壁内侧，左右两侧第一导套中部的安装架上壁上开有通孔，安装架上壁上侧面左部和右部均设有定滑轮，安装架右壁外侧上部设有卡板，压板顶部中心连接有拉线，拉线穿过通孔，拉线绕过定滑轮，拉线穿过卡板，拉线底端连接有卡球，卡球卡在卡板下部，卡板和卡球配合，使得第一弹簧处于压缩状态。
优选地，还包括有取料装置，框体上设有取料装置，取料装置包括有卡块、第二弹簧、夹板、第三弹簧、楔形块、第二导套和第二导杆，框体左右两壁顶部均转动式连接有卡块，框体左右两壁内侧均上下对称连接有第二弹簧，左侧和右侧的第二弹簧内端均连接有夹板，夹板顶部开有凹槽，凹槽内底部连接有第三弹簧，第三弹簧顶端连接有楔形块，框体左右两壁均上下对称设有第二导套，夹板外侧均上下对称设有第二导杆，第二导杆分别穿过其对应的第二导套。
优选地，还包括有连接块、螺栓和螺母，第一转轴内端均连接有连接块，框体左右两壁外侧中部均上下对称设有螺栓，螺栓穿过连接块，螺栓上旋有螺母，螺母与螺栓配合将连接块固定在框体左右两壁上。
优选地，还包括有皮带轮、轴承座、第二转轴、平皮带、凸轮、摆动杆、塑料球和第四弹簧，安装架右壁内侧下部设有轴承座，轴承座内设有第二转轴，第二转轴中部与右侧的第一转轴右部均设有皮带轮，上下皮带轮之间绕有平皮带，第二转轴左端连接有凸轮，安装架右壁内侧中部铰接连接有摆动杆，摆动杆在凸轮下方，摆动杆左端连接有塑料球，摆动杆底部右侧与安装架右壁内侧之间连接有第四弹簧。
优选地，还包括有第五弹簧和放置板，安装架内底部左侧和右侧均设有第五弹簧，第五弹簧顶端连接有放置板，放置板在框体下方。
工作原理：当需要使用该设备进行污泥的干化时，用户向框体内倒入适量的污泥，接着控制第一电热丝加热，对框体内的污泥进行干化，同时用户将卡板下的卡球取出，第一弹簧复位，带动压板向下移动，当压板向下移动到压住污泥的上部时，用户控制第二电热丝发热，对框体内的污泥进行干化，第一电热丝和第二电热丝同时对污泥进行干化，使得污泥干化的速度变快。当框体内的污泥干化完毕后，用户控制第一电热丝和第二电热丝停止工作，接着用户向下拉动卡球，通过拉线带动压板向上移动，当压板向上移动复位后，用户将卡球卡回在卡板下方。然后用户控制电机转动180°，带动第一转轴转动180°，进而带动框体转动180°，使得框体的开口向下，让框体内干化的污泥可以落下，若是框体内干化的污泥没有落下，用户可以轻敲框体，直至框体内的污泥落下即可，干化的污泥落下之后，用户再次控制电机转动180°，带动框体复位，然后控制电机停止工作，接着用户将干化的污泥取走。若还需要干化污泥，重复以上步骤即可。第一导套和第一导杆可以防止压板向下移动时倾斜掉。
因为还包括有取料装置，框体上设有取料装置，取料装置包括有卡块、第二弹簧、夹板、第三弹簧、楔形块、第二导套和第二导杆，框体左右两壁顶部均转动式连接有卡块，框体左右两壁内侧均上下对称连接有第二弹簧，左侧和右侧的第二弹簧内端均连接有夹板，夹板顶部开有凹槽，凹槽内底部连接有第三弹簧，第三弹簧顶端连接有楔形块，框体左右两壁均上下对称设有第二导套，夹板外侧均上下对称设有第二导杆，第二导杆分别穿过其对应的第二导套。所以在对污泥进行干化时，用户将污泥倒进两夹板之间，在污泥干化完毕后，用户将夹板向外侧移动，第三弹簧被压缩，当夹板向外侧移动到适当的距离后，用户将卡块向内侧转动180°，使得楔形块进入卡块内，如此可以保持夹板的位置，然后再通过电机将框体转动180°，如此干化的污泥左右两边没有与夹板接触，掉落下来的阻力就不会那么大，使得干化的污泥可以更快更好的落下。当干化的污泥落下，框体复位后，用户将卡块向外侧转动复位，第三弹簧恢复原状，带动第三弹簧向内侧移动复位。第二导套和第二导杆可以防止夹板在向外侧移动时倾斜掉。
因为还包括有连接块、螺栓和螺母，第一转轴内端均连接有连接块，框体左右两壁外侧中部均上下对称设有螺栓，螺栓穿过连接块，螺栓上旋有螺母，螺母与螺栓配合将连接块固定在框体左右两壁上。所以通过螺栓和螺母，可以减轻第一转轴承受的重量，同时也方便了框体的更换。
因为还包括有皮带轮、轴承座、第二转轴、平皮带、凸轮、摆动杆、塑料球和第四弹簧，安装架右壁内侧下部设有轴承座，轴承座内设有第二转轴，第二转轴中部与右侧的第一转轴右部均设有皮带轮，上下皮带轮之间绕有平皮带，第二转轴左端连接有凸轮，安装架右壁内侧中部铰接连接有摆动杆，摆动杆在凸轮下方，摆动杆左端连接有塑料球，摆动杆底部右侧与安装架右壁内侧之间连接有第四弹簧。所以在第一转轴转动，带动下部的皮带轮转动，进而带动平皮带转动，使得上部的皮带轮转动，带动第二转轴转动，进而带动凸轮转动，凸轮转动到与摆动杆接触时，推动摆动杆向上摆动，第四弹簧被拉伸，当第一转轴转动180°后，凸轮刚好与摆动杆分离，此时电机停止工作了，第四弹簧复位，带动摆动杆向下摆动，进而带动塑料球向下摆动，塑料球向下摆动敲击框体底部，帮助框体内干化的污泥落下。
因为还包括有第五弹簧和放置板，安装架内底部左侧和右侧均设有第五弹簧，第五弹簧顶端连接有放置板，放置板在框体下方。框体内干化的污泥落下时，落在放置板上，第五弹簧可以起到缓冲作用，防止干化的污泥摔坏了。
(3)有益效果
本发明达到了干化全面、干化后的污泥好取出来的效果，本发明通过第一电热丝和第二电热丝同时对污泥进行干化，使得污泥干化的速度变快，并且干化的更全面，通过取料装置可以更好的将干化的污泥取出，使得用户工作更加轻松。
