申请日1995.11.03
公开(公告)日1996.09.25
IPC分类号C02F9/00; C02F1/52
摘要
本发明公布了一种瓦楞原纸废水处理闭路回用技术，该闭路回用技术是将各车间排出的废水汇入总废水沟，粗网过滤后，进入地下沉淀池进行微网过滤，进入地沟，然后用水泵抽至截锥体滤筛进行圆网过滤，同时在水泵中汇入净水剂，最后进入斜板沉淀池进行沉淀过滤，排出的清水送回车间重复使用，分离出来的污泥用于制砖。该技术耗电少，管理工作简单;处理过的水全部回用，可以回收大量的纸浆。
権利要求書
1、瓦楞原纸废水处理闭路回用技术，其特征是各车间排出的废 水汇入总废水沟进行粗网过滤，粗网过滤后，进入地下沉淀池进行微 网过滤，微网过滤后进入地沟，然后用水泵抽至截锥体滤筛进行圆网 过滤，同时在水泵中汇入净水剂，最后进入斜板沉淀池进行沉淀过 滤，从斜板沉淀池排出的清水送回各车间重复使用，斜板沉淀池分离 出来的污泥排入污泥池，污泥取出用于制砖。
2、根据权利要求1所述的瓦楞原纸废水处理闭路回用技术，其 特征是粗网过滤为三级粗网，粗网过滤筛之间设有截流坝，截流坝的 截面呈三角形。
3、根据权利要求1所述的瓦楞原纸废水处理闭路回用技术，其 特征是地下沉淀池中间为地池，地池两边对称设置斜板网和平微网。
4、根据权利要求1所述的瓦楞原纸废水处理闭路回用技术，其 特征是斜板沉淀池为三级沉淀池，第一级沉淀池为1个，第二级沉淀 池为4个，第三级沉淀池为1个。池面为长方形，长边的外侧面设一 长形的浅水道。池的上部设出水口，池的中部设置斜板，斜板用玻璃 钢瓦扣成管道，倾斜角为60度，斜板沉淀池的底部装有排污泵，排 污泵一端位于斜板沉淀池的底部，另一端位于污泥池内。
说明书
瓦楞原纸废水处理闭路回用技术
本发明涉及一种造纸废水处理技术，特别是瓦楞原纸废水处理闭 路回用技术。
当前对造纸废水处理是采用气浮法，气浮法虽然对固液分离能力 高，水质色度好，但是其耗电量大，采用的释放器容易堵塞，气浮处 理后的水中仍含有一定量溶性有机物，需用活性炭吸附过滤。但活性 炭的吸附容量低，需经常更换，使得维修管理工作复杂。
本发明目的是提供一种瓦楞原纸废水处理闭路回用技术，它耗电 少，维修管理工作简便。

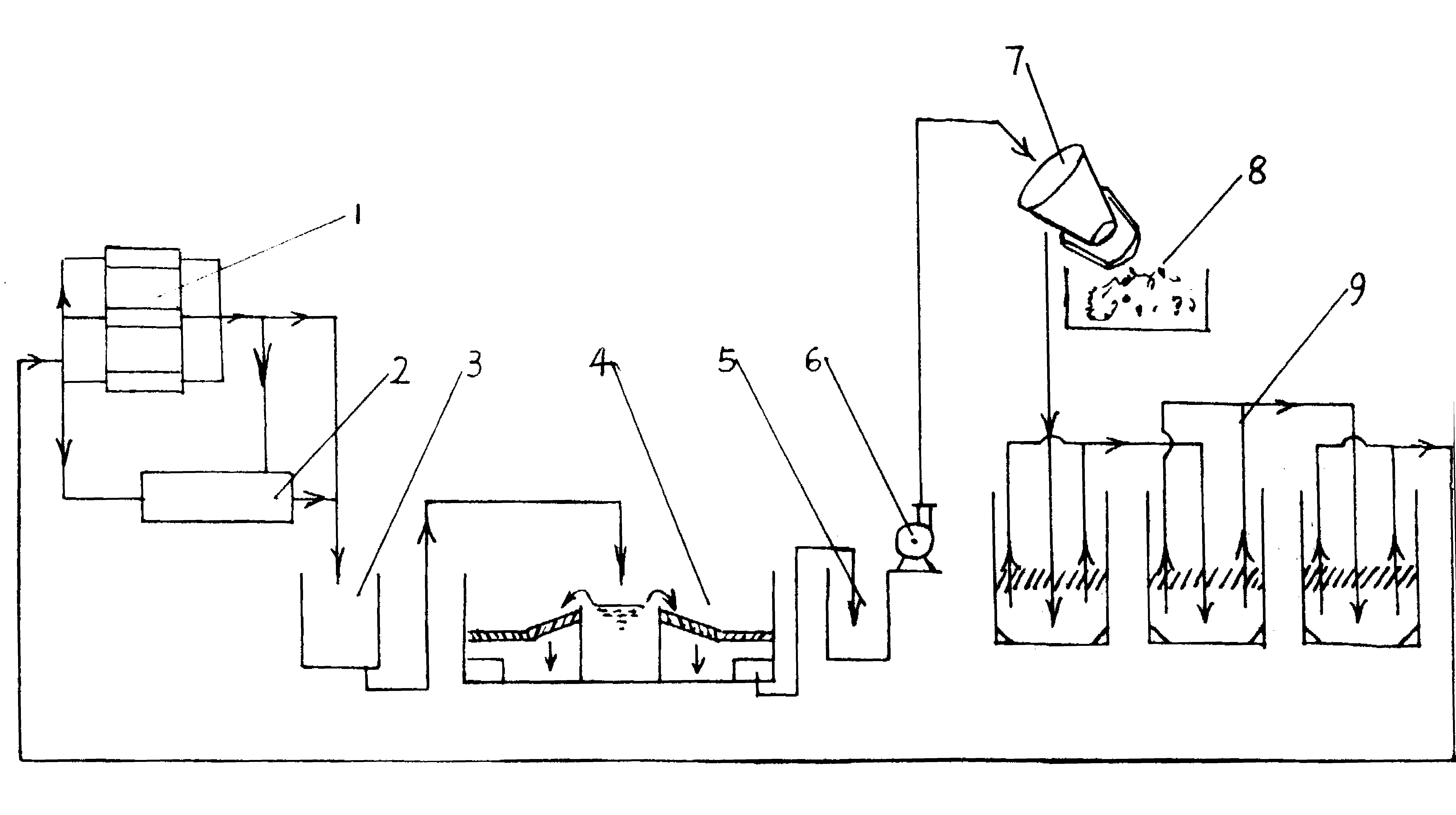

本发明的目的是这样实现的：各车间排出的废水汇入总废水沟进 行粗网过滤，粗网过滤后，进入地下沉淀池进行微网过滤，微网过滤 后进入地沟，然后用水泵抽至截锥体滤筛进行圆网过滤，同时在水泵 中汇入净水剂，最后进入斜板沉淀池进行沉淀过滤，从斜板沉淀池排 出的清水送回各车间重复使用，斜板沉淀池分离出来的污泥排入污泥 池，污泥取出用于制砖。
所述的粗网过滤为三级粗网，粗网过滤筛之间设有截流坝，截流 坝的截面呈三角形。
所述的地下沉淀池，其中间为地池，地池两边对称设置斜板网和 平微网。
所述的斜板沉淀池为三级沉淀池。第一级沉淀池为1个，第二级 沉淀池为4个，第三级沉淀池为1个。池面为长方形，长边的外侧面 设一长形的浅水道。池的上部设出水口，池的中部设置斜板，斜板用 玻璃钢瓦扣成管道，倾斜角为60度。
斜板沉淀池的底部装有排污泵，排污泵一端位于斜板沉淀池的底 部，另一端位于污泥池内。
本发明的优点是耗电少，整个工艺过程仅有一台水泵耗电，维修 管理工作方便简单;处理过的水全部回用，消除了环境污染;粗网过 滤、微网过滤和圆网过滤可以回收大量的纸浆;沉淀的污泥可用于造 砖。实际应用节电912元/天，回收干浆80公斤，增加收入800元 /天，生产成品纸盈利420元/天，每无总获利1792元，358天收回 全部投资。
