申请日2017.08.02
公开(公告)日2018.03.09
IPC分类号C02F1/52; C02F9/04
摘要
本实用新型公开一种工厂用污水循环澄清设备，包括入水口，澄清设备包括混合池、絮凝反应池和澄清池，混合池的一端设置有入水口，混合池顶端的一端设置有加药箱，加药箱通过与输药管连接的喷头与混合池固定连接，喷头嵌入混合池的内部，加药箱的内部设置有液位传感器，混合池的一侧设置有絮凝反应池，絮凝反应池的一侧固定设置有澄清池，各个池之间均通过挡板固定连接，澄清池的一侧设置有排水箱，排水箱通过第一排水口与蓄水池固定连接，蓄水池的一端设置有第二排水口，蓄水池的顶端设置有水泵，蓄水池通过水泵与输水管固定连接，本实用新型使用时澄清效果好，工作效率高，较为环保，整体结构简单，实用性强，易于推广。
权利要求书

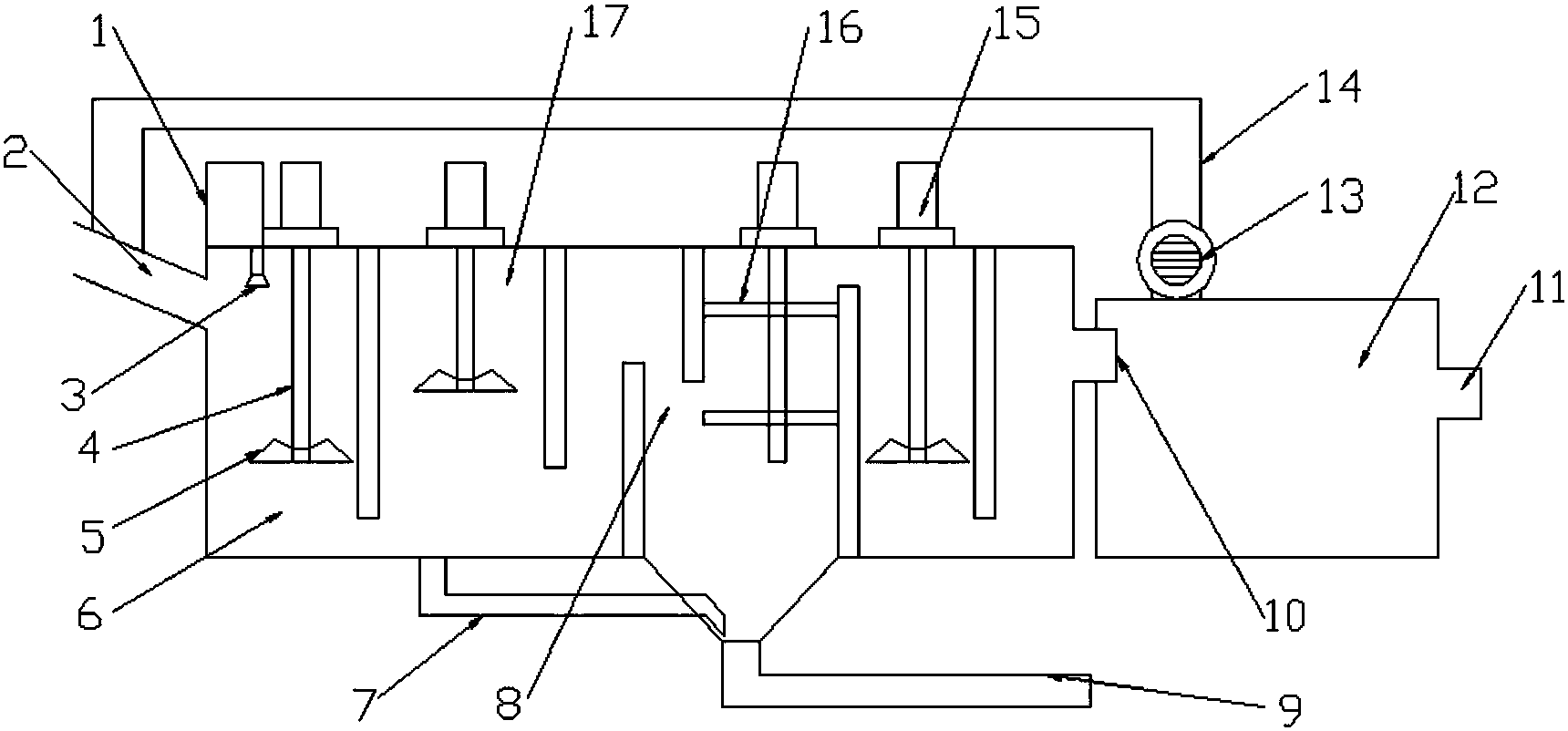

1.一种工厂用污水循环澄清设备，包括入水口(2)，其特征在于：澄清设备包括混合池(6)、絮凝反应池(17)和澄清池(8)，所述混合池(6)的一端设置有所述入水口(2)，所述混合池(6)顶端的一端设置有加药箱(1)，所述加药箱(1)通过与输药管连接的喷头(3)与所述混合池(6)固定连接，所述喷头(3)嵌入所述混合池(6)的内部，所述加药箱(1)的内部设置有液位传感器(19)，所述混合池(6)的一侧设置有所述絮凝反应池(17)，所述絮凝反应池(17)的一侧固定设置有所述澄清池(8)，各个池之间均通过挡板固定连接，所述澄清池(8)的一侧设置有排水箱，排水箱通过第一排水口(10)与蓄水池(12)固定连接，所述蓄水池(12)的一端设置有第二排水口(11)，所述蓄水池(12)的顶端设置有水泵(13)，所述蓄水池(12)通过所述水泵(13)与输水管(14)固定连接，所述输水管(14)的另一端与所述入水口(2)固定连接。
2.根据权利要求1所述的一种工厂用污水循环澄清设备，其特征在于：所述加药箱(1)的顶端设置有密封盖(18)，所述加药箱(1)正面的顶部设置有显示屏(20)，所述显示屏(20)顶端的一侧设置有指示灯(21)，所述显示屏(20)通过控制器与所述液位传感器(19)连接。
3.根据权利要求1所述的一种工厂用污水 循环澄清设备，其特征在于：所述入水口(2)的水管呈斜坡状，所述入水口(2)的高度高于所述第一排水口(10)的高度，所述第一排水口(10)的高度高于所述第二排水口(11)的高度。
4.根据权利要求1所述的一种工厂用污水循环澄清设备，其特征在于：所述混合池(6)、所述絮凝反应池(17)和所述澄清池(8)的顶端均设置有电动机(15)，所述电动机(15)通过绝缘材料与搅拌芯杆(4)固定连接，所述混合池(6)和所述絮凝反应池(17)内部的所述搅拌芯杆(4)上套设三角形状的搅拌轮叶(5)，所述澄清池(8)内部的所述搅拌芯杆(4)上套设搅拌棒(16)，所述搅拌棒(16)两两对称设置，所述搅拌棒(16)远离所述搅拌芯杆(4)的一端设置有清洁刷(22)。
5.根据权利要求1所述的一种工厂用污水循环澄清设备，其特征在于：所述絮凝反应池(17)的底端设置有输泥管(7)，所述输泥管(7)的一端与所述澄清池(8)的底端固定连接，所述澄清池(8)的底端通过蓄污池与排污管(9)固定连接。
说明书
一种工厂用污水循环澄清设备
技术领域
本实用新型涉及水处理设备领域，具体为一种工厂用污水循环澄清设备。
背景技术
澄清池，起到截留分离杂质颗粒作用的介质是呈悬浮状的泥渣。
水和废水的混凝处理工艺包括水和药剂的混合、反应及絮凝体与水的分离三个阶段。澄清池就是完成上述三个过程于一体的专门设备。澄清池中起到截留分离杂质颗粒作用的介质是呈悬浮状的泥渣。在澄清池中，沉泥被提升起来并使之处于均匀分布的悬浮状态，在池中形成高浓度的稳定活性泥渣层，该层悬浮物浓度约在3～10g/L。原水在澄清池中由下向上流动，泥渣层由于重力作用可在上升水流中处于动态平衡状态。当原水通过泥渣悬浮层时，利用接触絮凝原理，原水中的悬浮物便被泥渣悬浮层阻留下来，使水获得澄清。清水在澄清池上部被收集。
在工厂的生产过程中，需要使用水资源，但直接将废水排放，不仅浪费资源，而且会造成环境的污染，不够环保。
实用新型内容
本实用新型的目的在于提供一种工厂用污水循环澄清设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工厂用污水循环澄清设备，包括入水口，澄清设备包括混合池、絮凝反应池和澄清池，所述混合池的一端设置有所述入水口，所述混合池顶端的一端设置有加药箱，所述加药箱通过与输药管连接的喷头与所述混合池固定连接，所述喷头嵌入所述混合池的内部，所述加药箱的内部设置有液位传感器，所述混合池的一侧设置有所述絮凝反应池，所述絮凝反应池的一侧固定设置有所述澄清池，各个池之间均通过挡板固定连接，所述澄清池的一侧设置有排水箱，排水箱通过第一排水口与蓄水池固定连接，所述蓄水池的一端设置有第二排水口，所述蓄水池的顶端设置有水泵，所述蓄水池通过所述水泵与输水管固定连接，所述输水管的另一端与所述入水口固定连接。
优先的，所述加药箱的顶端设置有密封盖，所述加药箱正面的顶部设置有显示屏，所述显示屏顶端的一侧设置有指示灯，所述显示屏通过控制器与所述液位传感器连接。
优先的，所述入水口的水管呈斜坡状，所述入水口的高度高于所述第一排水口的高度，所述第一排水口的高度高于所述第二排水口的高度。
优先的，所述混合池、所述絮凝反应池和所述澄清池的顶端均设置有电动机，所述电动机通过绝缘材料与搅拌芯杆固定连接，所述混合池和所述絮凝反应池内部的所述搅拌芯杆上套设三角形状的搅拌轮叶，所述澄清池内部的所述搅拌芯杆上套设搅拌棒，所述搅拌棒两两对称设置，所述搅拌棒远离所述搅拌芯杆的一端设置有清洁刷。
优先的，所述絮凝反应池的底端设置有输泥管，所述输泥管的一端与所述澄清池的底端固定连接，所述澄清池的底端通过蓄污池与排污管固定连接。
与现有技术相比，本实用新型的有益效果是：本实用新型通过设有混合池、絮凝反应池和澄清池，便于对污水进行处理，从而使得水溶液得到循环使用，较为经济，比较环保，通过设有加药箱，便于加药，从而加速污水的絮凝沉淀，能够缩短澄清的时间，较为省时省力，通过设有蓄水池，便于存储澄清后的溶液，通过在混合池、絮凝反应池和澄清池之间设有挡板，便于隔离各个反应池同时又使得各个反应池相互连通，通过设有水泵和输水管，便于使用蓄水池内的水对澄清设备进行清洁，使用起来较为方便，整体结构简单，造价低廉，实用性强，易于推广。
