申请日2017.08.03
公开(公告)日2018.02.16
IPC分类号C02F1/44
摘要
本实用新型公开了一种可调废水比的净水器，包括控制器、带有反渗透膜滤芯(15)的净水通路(1)以及布置于净水通路(1)上的流量及水质检测单元(2)，所述反渗透膜滤芯(15)的废水出口端串联有废水比调节单元(3)，所述废水比调节单元(3)包括串联的第一冲洗电磁阀(31)和第二冲洗电磁阀(32)，且第一冲洗电磁阀(31)和第二冲洗电磁阀(32)之间具有不同废水比，第一冲洗电磁阀(31)和第二冲洗电磁阀(32)的控制端均与控制器相连。本实用新型能够根据水质调节废水比、保护反渗透膜，同时也能对水资源有更充分的利用，保护环境。
权利要求书
1.一种可调废水比的净水器，包括控制器、带有反渗透膜滤芯(15)的净水通路(1)以及布置于净水通路(1)上的流量及水质检测单元(2)，其特征在于：所述反渗透膜滤芯(15)的废水出口端串联有废水比调节单元(3)，所述废水比调节单元(3)包括串联的第一冲洗电磁阀(31)和第二冲洗电磁阀(32)，且第一冲洗电磁阀(31)和第二冲洗电磁阀(32)之间具有不同废水比，第一冲洗电磁阀(31)和第二冲洗电磁阀(32)的控制端均与控制器相连。
2.根据权利要求1所述的可调废水比的净水器，其特征在于：所述净水通路(1)还包括进水电磁阀(11)、PP滤芯(12)、复合滤芯(13)、增压泵(14)、后置滤芯(16)、逆止阀(17)、高压开关(18)和水龙头(19)，所述PP滤芯(12)、复合滤芯(13)依次相连，所述复合滤芯(13)包括两路输出水路，一路输出水路依次通过进水电磁阀(11)、增压泵(14)、反渗透膜滤芯(15)、后置滤芯(16)、逆止阀(17)、高压开关(18)和水龙头(19)依次相连，另一路输出水路直接和水龙头(19)相连。
3.根据权利要求2所述的可调废水 比的净水器，其特征在于：所述流量及水质检测单元(2)包括第一TDS水质传感器(21)、第一流量计(22)、第二TDS水质传感器(23)和第二流量计(24)，所述第一TDS水质传感器(21)和第一流量计(22)布置于复合滤芯(13)的出水口侧，所述第二TDS水质传感器(23)和第二流量计(24)布置于反渗透膜滤芯(15)的出水口侧。
说明书
一种可调废水比的净水器
技术领域
本实用新型涉及净水器，具体涉及一种可调废水比的净水器。
背景技术
现有净水器的反渗透膜滤芯的废水出口端一般串联有冲洗电磁阀，但是冲洗电磁阀的废水比为固定的比例，因此在使用过程中不能够调节废水比，导致反渗透膜滤芯的反渗透膜滤芯一直处于最大使用量状态，影响反渗透膜滤芯的使用寿命，而且也浪费水资源。
实用新型内容
本实用新型要解决的技术问题是：针对现有技术的上述问题，提供一种可调废水比的净水器。本实用新型与传统净水器不可调废水比的净水器相比，能够根据水质调节废水比、保护反渗透膜，同时也能对水资源有更充分的利用，保护环境。
为了解决上述技术问题，本实用新型采用的技术方案为：
一种可调废水比的净水器，包括控制器、带有反渗透膜滤芯的净水通路以及布置于净水通路上的流量及水质检测单元，所述反渗透膜滤芯的废水出口端串联有废水比调节单元，所述废水比调节单元包括串联的第一冲洗电磁阀和第二冲洗电磁阀，且第一冲洗电磁阀和第二冲洗电磁阀之间具有不同废水比，第一冲洗电磁阀和第二冲洗电磁阀的控制端均与控制器相连。

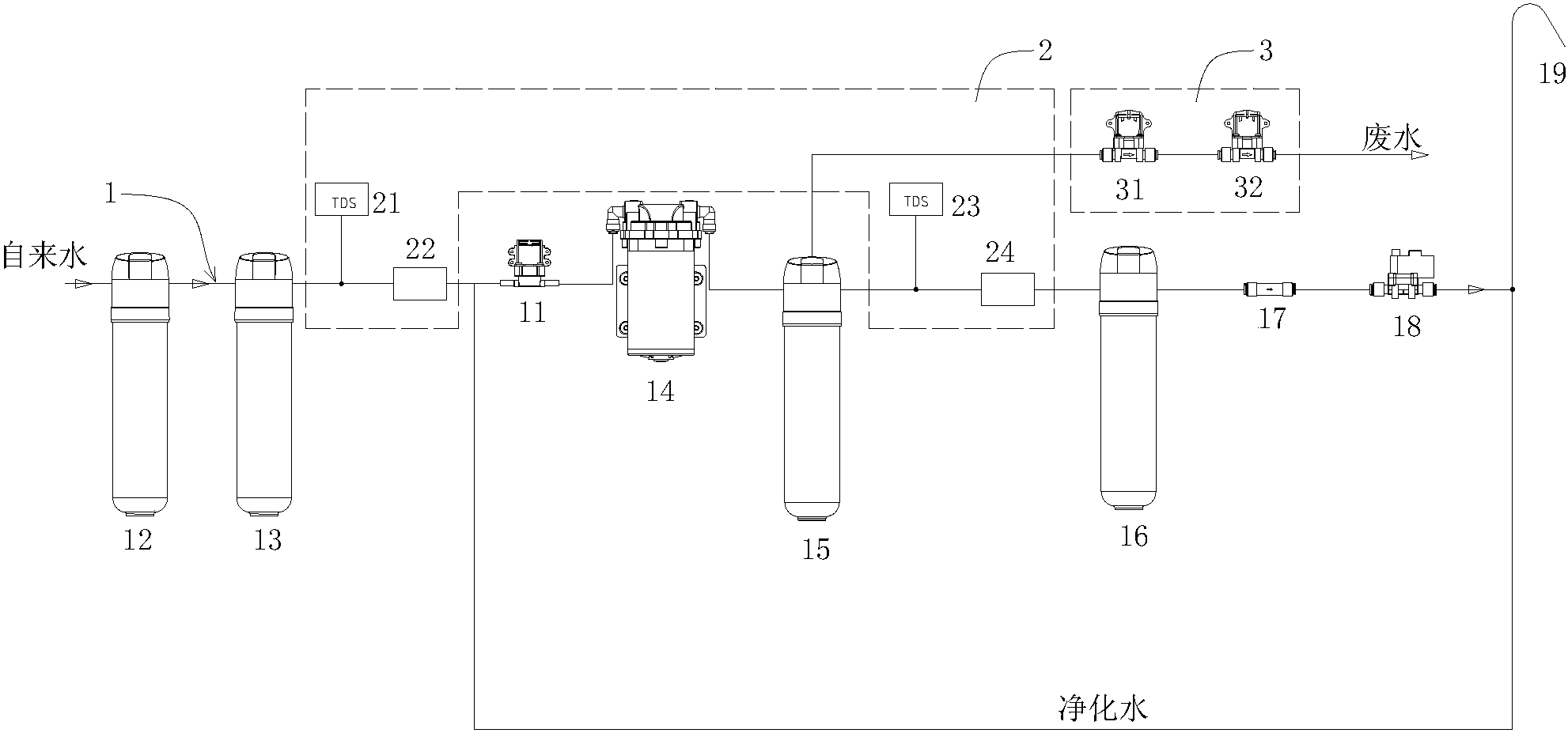

所述净水通路还包括进水电磁阀、PP滤芯、复合滤芯、增压泵、后置滤芯、逆止阀、高压开关和水龙头，所述PP滤芯、复合滤芯依次相连，所述复合滤芯包括两路输出水路，一路输出水路依次通过进水电磁阀、增压泵、反渗透膜滤芯、后置滤芯、逆止阀、高压开关和水龙头依次相连，另一路输出水路直接和水龙头相连。
所述流量及水质检测单元包括第一TDS水质传感器、第一流量计、第二TDS水质传感器和第二流量计，所述第一TDS水质传感器和第一流量计布置于复合滤芯的出水口侧，所述第二TDS水质传感器和第二流量计布置于反渗透膜滤芯的出水口侧。
本实用新型具有下述优点：本实用新型的反渗透膜滤芯的废水出口端串联有废水比调节单元，所述废水比调节单元包括串联的第一冲洗电磁阀和第二冲洗电磁阀，且第一冲洗电磁阀和第二冲洗电磁阀之间具有不同废水比，第一冲洗电磁阀和第二冲洗电磁阀的控制端均与控制器相连，在净水器正常工作的时候，净水器可根据不同的进水端水质(TDS值大小)来判断净水器产生的废水多或少，例如，当进水水质很好的时候，净水器可使用废水排放低的冲洗电磁阀来工作(打开废水排放大的冲洗电磁阀)产生更少的废水，如果进水水质很差的时候，因需要保护反渗透膜的寿命，要使用废水排放大的冲洗电磁阀来工作(打开废水排放小的冲洗电磁阀)。按不同需要来打开或者关闭第一冲洗电磁阀或第二冲洗电磁阀来调整净水器产生不同的废水比例，从而达到减少产生废水的目的，也对净水器的反渗透膜可以有更好的保护。与传统净水器不可调废水比的净水器相比，能够根据水质调节废水比、保护反渗透膜，同时也能对水资源有更充分的利用，保护环境。
