申请日2018.12.07
公开(公告)日2019.02.01
IPC分类号G01N1/14; G01N1/34
摘要
本发明一种污水处理活性污泥检测取样器公开了一种通过主活塞和过滤网的配合，对抽取的污水进行过滤处理，将污泥过滤出来的取样器。能够有效提高对活性污泥的取样效率。其特征在于所述主体筒底端为敞口结构，连接筒顶端通过支撑套和主体筒底端相连接，所述连接筒顶端为敞口结构，且和主体筒相连通，所述主体筒上开有出水槽，导流管置于主体筒上，且和出水槽相对应连通，所述导流管截面为L型结构，连接套置于导流管一端上，所述连接筒底端中部开有通孔，固定管一端置于连接筒底端，且和连接筒底端的通孔相对应，单向阀置于固定管另一端内，固定套套置于固定管另一端上，导向套置于主体筒顶端中部。
权利要求书
1.一种污水处理活性污泥检测取样器，其特征是：由主体装置和取样装置组成，主体装置由连接套、导流管、主体筒、导向套、固定管、固定套、单向阀、支撑套和连接筒组成，所述主体筒底端为敞口结构，连接筒顶端通过支撑套和主体筒底端相连接，所述连接筒顶端为敞口结构，且和主体筒相连通，所述主体筒上开有出水槽，导流管置于主体筒上，且和出水槽相对应连通，连接套置于导流管一端上，所述连接筒底端中部开有通孔，固定管一端置于连接筒底端，且和连接筒底端的通孔相对应，单向阀置于固定管另一端内，固定套套置于固定管另一端上，导向套置于主体筒顶端中部，取样装置由握杆、连接杆、密封套、滑动筒、滑动管、限位块、滑动杆、辅活塞、固定杆、叶轮、固定弹簧、主活塞和过滤网组成，滑动筒置于主体筒内，所述滑动筒上开有出水孔，且和出水槽相连通，所述滑动筒底端为敞口结构，滑动管置于滑动筒内，且一端和滑动筒顶端中部相连接，主活塞置于滑动筒底端，且和滑动管另一端相连接，所述主活塞外侧和主体筒内壁相连接，连通套置于主活塞中部，且和滑动管相连通，两个单向阀分别置于主活塞上，且分别位于连通套的两侧，所述主活塞上置有过滤网，限位块置于滑动管内，滑动杆一端和限位块相连接，另一端穿过连通套置于连接筒内，辅活塞置于滑动杆另一端上，所述滑动杆上套置有固定弹簧，且位于主活塞和辅活塞之间，所述辅活塞外侧和连接筒内壁相贴合，固定杆一端置于辅活塞上，另一端置于连接筒底端的通孔内，叶轮置于固定杆另一端上，且位于连接筒底端的通孔内，两个单向阀分别置于辅活塞上，且分别位于固定杆的两侧，密封套置于滑动筒顶端，所述密封套外壁和主体筒内壁相贴合，连接杆一端穿过导向套置于密封套内，且和滑动筒顶端中部相连接，连接杆另一端置于主体筒外，握杆置于连接杆另一端上。
2.根据权利要求1所述的一种污水处理活性污泥检测取样器，其特征在于所述导流管截面为L型结构。
3.根据权利要求1所述的一种污水处理活性污泥检测取样器，其特征在于所述主活塞外侧置有密封垫。
4.根据权利要求1所述的一种污水处理活性污泥检测取样器，其特征在于所述辅活塞外侧置有密封垫。
5.根据权利要求1所述的一种污水处理活性污泥检测取样器，其特征在于所述叶轮为螺旋状。
6.根据权利要求1所述的一种污水处理活性污泥检测取样器，其特征在于所述固定套和固定管配合，形成抽水口。
7.根据权利要求1所述的一种污水处理活性污泥检测取样器，其特征在于所述过滤网和主活塞配合，对抽取的污水进行过滤。
说明书
一种污水处理活性污泥检测取样器
技术领域
本发明一种污水处理活性污泥检测取样器，涉及一种采用活性污泥法进行污水处理时，对活性污泥进行检测取样的取样器，属于污水处理领域。特别涉及一种通过主活塞和过滤网的配合，对抽取的污水进行过滤处理，将污泥过滤出来的取样器。
背景技术
目前，在进行污水处理时，对于有机物含量较多的污水处理较为麻烦，通常先将污水中的有机物进行处理后再进行水体净化处理，活性污泥法是现在常用的污水处理方式之一，以活性污泥为主体进行废水处理，活性污泥中的微生物种类和数量对于处理效率影响较大，通常需要定期对活性污泥进行取样检测，传统的取样方式是通过注射器等工具在处理池中进行抽取，通常注射器的注射口直径较小，抽取活性污泥时阻力较大，抽取较为困难，且抽取的样液为活性污泥和污水的混合物，进行检测前需要将污水过滤掉以后再进行检测;
公开号CN2092095公开了便携式污水取样器，由取液头、输液管、溶液瓶及单向吸气球组成，用于环境监测及污水处理中，可测定泥水界面高度，并可取不同深度的水样以便控制二沉池中回流污泥量，采用该装置进行取样，进行活性污泥检测之前需要先将污水和活性污泥进行分离后再进行检测，操作较为麻烦，当检测量较大时，效率较低，使用效果不好。
发明内容
为了改善上述情况，本发明一种污水处理活性污泥检测取样器提供了一种通过主活塞和过滤网的配合，对抽取的污水进行过滤处理，将污泥过滤出来的取样器。能够有效提高对活性污泥的取样效率。

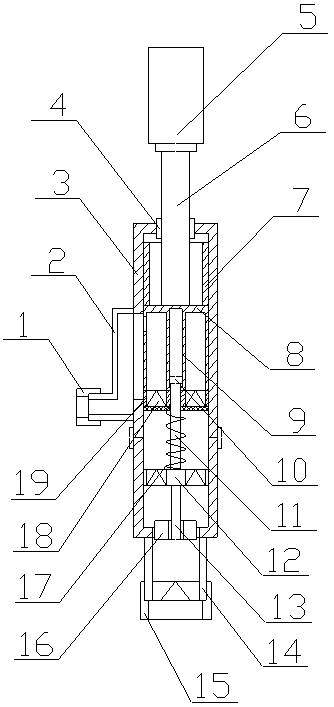

本发明一种污水处理活性污泥检测取样器是这样实现的：本发明一种污水处理活性污泥检测取样器由主体装置和取样装置组成，主体装置由连接套、导流管、主体筒、导向套、固定管、固定套、单向阀、支撑套和连接筒组成，所述主体筒底端为敞口结构，连接筒顶端通过支撑套和主体筒底端相连接，所述连接筒顶端为敞口结构，且和主体筒相连通，所述主体筒上开有出水槽，导流管置于主体筒上，且和出水槽相对应连通，所述导流管截面为L型结构，连接套置于导流管一端上，所述连接筒底端中部开有通孔，固定管一端置于连接筒底端，且和连接筒底端的通孔相对应，单向阀置于固定管另一端内，固定套套置于固定管另一端上，导向套置于主体筒顶端中部，取样装置由握杆、连接杆、密封套、滑动筒、滑动管、限位块、滑动杆、辅活塞、固定杆、叶轮、固定弹簧、主活塞和过滤网组成，滑动筒置于主体筒内，所述滑动筒上开有出水孔，且和出水槽相连通，所述滑动筒底端为敞口结构，滑动管置于滑动筒内，且一端和滑动筒顶端中部相连接，主活塞置于滑动筒底端，且和滑动管另一端相连接，所述主活塞外侧和主体筒内壁相连接，所述主活塞外侧置有密封垫，连通套置于主活塞中部，且和滑动管相连通，两个单向阀分别置于主活塞上，且分别位于连通套的两侧，所述主活塞上置有过滤网，限位块置于滑动管内，滑动杆一端和限位块相连接，另一端穿过连通套置于连接筒内，辅活塞置于滑动杆另一端上，所述滑动杆上套置有固定弹簧，且位于主活塞和辅活塞之间，所述辅活塞外侧和连接筒内壁相贴合，所述辅活塞外侧置有密封垫，固定杆一端置于辅活塞上，另一端置于连接筒底端的通孔内，叶轮置于固定杆另一端上，且位于连接筒底端的通孔内，所述叶轮为螺旋状，两个单向阀分别置于辅活塞上，且分别位于固定杆的两侧，密封套置于滑动筒顶端，所述密封套外壁和主体筒内壁相贴合，连接杆一端穿过导向套置于密封套内，且和滑动筒顶端中部相连接，连接杆另一端置于主体筒外，握杆置于连接杆另一端上。
使用时，当对活性污泥进行取样时，首先将固定套放置在污水处理池内，将连接套通过外部水管和污水处理池相连通，然后向上拉动握杆，握杆通过连接杆带动滑动筒向上移动，滑动筒带动主活塞向上移动，滑动管沿着滑动杆向上移动，固定弹簧伸张，辅活塞保持不动，主体筒内为负压，进而污水通过固定套被吸进固定管内，污水带动叶轮转动，使水流形成螺旋状进入到连接筒内，然后经过辅活塞上的两个单向阀进入到辅活塞和主活塞之间，此时，下压握杆，蜗杆通过连接杆带动滑动筒向下移动，活动筒带动主活塞向下移动，滑动管沿着滑动杆向下移动，固定弹簧被压缩，进而主活塞对主活塞和辅活塞之间的污水进行挤压，污水经主活塞上的过滤网过滤后，然后通过主活塞上的两个单向阀进入到滑动筒内，进而污泥被过滤掉，留存在主活塞和辅活塞之间，污水进入到滑动筒内后，通过滑动筒上的出水孔进入到出水槽内，然后通过导流管流出，最后排回污水处理池内，取样完成后，将支撑套拆下，使连接筒和主体筒分离开，再将污泥取出便于后序检测;
所述主活塞外侧置有密封垫的设计，能够提高主活塞和主体筒内壁间的密封效果，防止主活塞和辅活塞之间的污水未经过滤网过滤后，直接通过主活塞和主体筒内壁间的间隙流入滑动筒内;
所述辅活塞外侧置有密封垫的设计，能够提高辅活塞和连接筒内壁间的密封效果，防止主活塞下移时，主活塞和辅活塞间的污水通过辅活塞和连接筒内壁间的间隙回流;
所述叶轮为螺旋状的设计，能够使污水成螺旋状流动，更加便于将污水吸入主体筒内，提高取样效率;
所述固定套和固定管配合，形成抽水口的设计，抽水口较大，便于对污水进行抽取，提高取样效率;
所述过滤网和主活塞配合，对抽取的污水进行过滤的设计，能够将污水中的污泥过滤掉，使污泥被隔离在主活塞和辅活塞之间，便于后序检测使用，无需再单独进行过滤处理;
达到采用活性污泥法进行污水处理时，对活性污泥进行检测取样的目的。
有益效果。
一、结构简单，方便实用。
二、价格低廉，易于推广。
三、能够有效提高对活性污泥的取样效率。
