申请日2018.12.19
公开(公告)日2019.02.19
IPC分类号C02F9/08
摘要
本发明提供了一种水处理系统、控制方法及净水设备，包括原水流路、净化流路、第一取水流路和储水装置，所述储水装置用于储存净化流路净化处理的净化水，所述第一取水流路能够通过所述储水装置取水，所述第一取水流路上设置有第一流体驱动装置，所述第一流体驱动装置为叶片泵。本申请提供的水处理系统中采用叶片泵驱动储水装置内的水流入第一取水流路，相较于现有的隔膜泵，叶片泵的流量较大，可以达到10L/min，且噪声很小，从而大大提高了用户的使用舒适度。
权利要求书

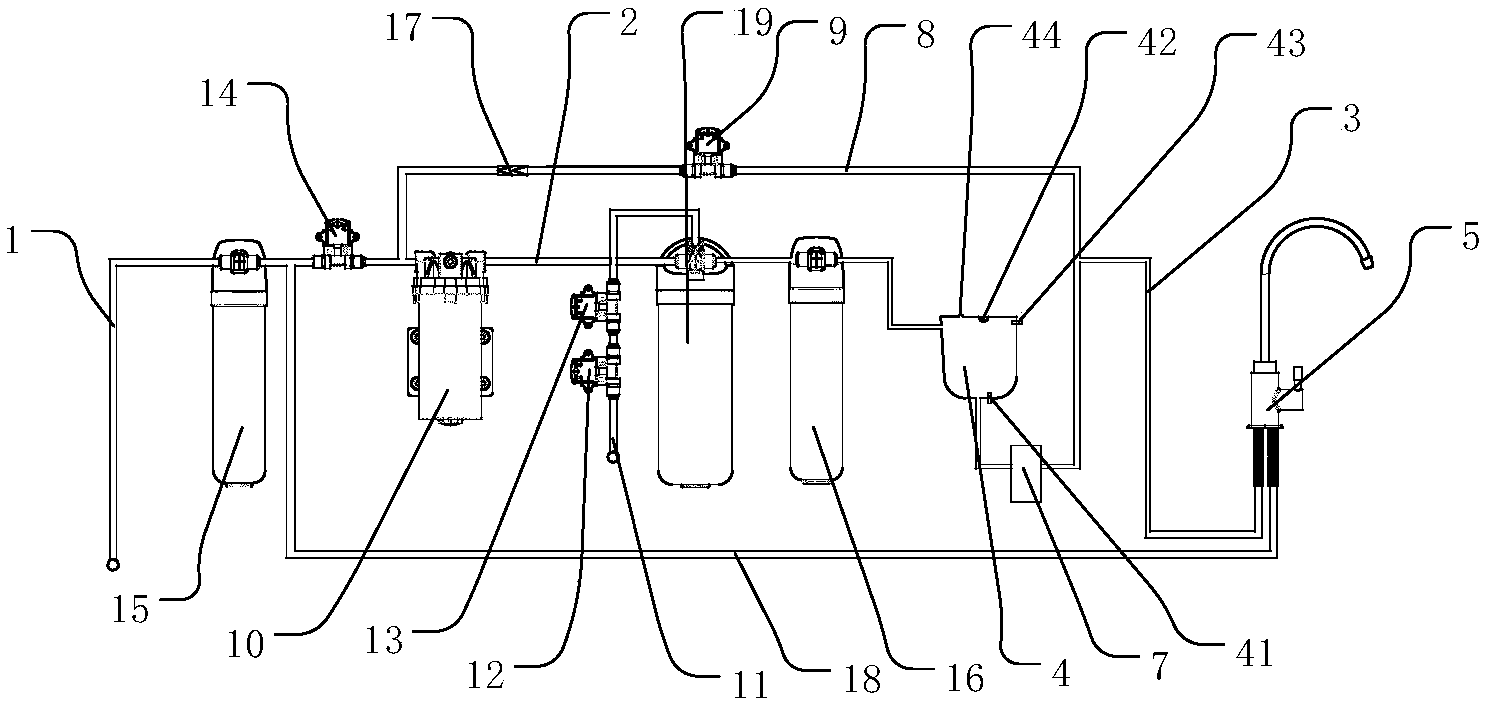

1.一种水处理系统，其特征在于，包括原水流路(1)、净化流路(2)、第一取水流路(3)和储水装置(4)，所述储水装置(4)用于储存净化流路(2)净化处理的净化水，所述第一取水流路(3)能够通过所述储水装置(4)取水，所述第一取水流路(3)上设置有第一流体驱动装置(7)，所述第一流体驱动装置(7)为叶片泵。
2.根据权利要求1所述的水处理系统，其特征在于，所述净化流路(2)上设置有第一过滤装置(19)，所述水处理系统还包括循环支路(8)，所述循环支路(8)的进水端与所述储水装置(4)连通，所述循环支路(8)的出水端接入所述净化流路(2)中且所述循环支路(8)的出水端位于所述第一过滤装置(19)的上游侧。
3.根据权利要求2所述的水处理系统，其特征在于，所述循环支路(8)上设置有第一控制开关(9)。
4.根据权利要求2所述的水处理系统，其特征在于，所述第一流体驱动装置(7)设置在所述循环支路(8)的进水端的上游侧。
5.根据权利要求2所述的水处理系统，其特征在于，所述净化流路(2)上设置有第二流体驱动装置(10)，所述第二流体驱动装置(10)设置在所述第一过滤装置(19)的上游侧，所述循环支路(8)的出水端设置在所述第二流体驱动装置(10)的上游侧。
6.根据权利要求2至5之一所述的水处理系统，其特征在于，所述净化流路(2)上还设置有第二过滤装置(15)，所述第二过滤装置(15)设置在所述第一过滤装置(19)的上游侧，所述水处理系统还包括第二取水流路(18)，所述第二取水流路(18)的进水端接入所述第一过滤装置(19)和所述第二过滤装置(15)之间的净化流路(2)上。
7.根据权利要求2至5之一所述的水处理系统，其特征在于，所述第一过滤装置(19)上设置有排废口，所述排废口连接排废支路(11)，所述排废支路(11)上设置有流量调节装置。
8.根据权利要求7所述的水处理系统，其特征在于，所述流量调节装置包括第二控制开关(13)和废水阀(12)。
9.根据权利要求7所述的水处理系统，其特征在于，所述净化流路(2)上还设置有第二过滤装置(15)，所述第二过滤装置(15)设置在所述第一过滤装置(19)的上游侧，所述水处理系统还包括第二取水流路(18)，所述第二取水流路(18)的进水端接入所述废水支路，且所述第二取水流路(18)的进水端位于所述流量调节装置的上游侧。
10.根据权利要求2所述的水处理系统，其特征在于，所述原水流路(1)或所述净化流路(2)上设置有原水进水开关(14)，所述循环支路(8)的出水端位于所述原水进水开关(14)和所述第一过滤装置(19)之间。
11.根据权利要求1所述的水处理系统，其特征在于，所述储水装置(4)上设置有水质检测元件(41)，用于检测所述储水装置(4)内的水的水质;和/或，
所述储水装置(4)上设置有液位检测元件(43)，用于检测所述储水装置(4)内的水位;和/或，
所述储水装置(4)上设置有紫外杀菌灯(42)，用于对所述储水装置(4)内的水进行杀菌;和/或，
所述储水装置(4)上设置有通气口，所述通气口处设置气体过滤装置(44)。
12.一种净水设备，其特征在于，包括如权利要求1至11之一所述的水处理系统。
13.一种如权利要求11所述的水处理系统的控制方法，其特征在于，所述水处理系统为如权利要求3所述的水处理系统，所述水处理系统具有纯水循环净化模式，在所述纯水循环净化模式，控制所述第一控制开关开启，所述控制方法包括：
根据所述水质检测元件检测的所述储水装置内的水质判断是否控制所述水处理系统运行所述纯水循环净化模式。
14.根据权利要求13所述的控制方法，其特征在于，根据所述水质检测元件检测的所述储水装置内的水质判断是否控制所述水处理系统运行所述纯水循环净化模式的方法包括：
在所述水处理系统制水量累计至预定水量时，记录所述水质检测元件检测的水质参数T1，当所述水质检测元件检测的水质参数达到k·T1时，控制所述水处理系统运行所述纯水循环净化模式，同时将所述水处理系统的制水量清零，k>1，当所述水质检测元件检测的水质参数降至T1时，控制所述水处理系统退出所述纯水循环净化模式;或者，
当所述水质检测元件检测的水质参数大于第一预定参数时，控制水处理系统运行纯水循环净化模式，当所述水质检测元件检测的水质参数小于第二预定参数时，控制所述水处理系统退出所述纯水循环净化模式。
15.一种如权利要求11所述的水处理系统的控制方法，其特征在于，所述水处理系统为如权利要求3所述的水处理系统，所述水处理系统具有纯水循环净化模式，在所述纯水循环净化模式，控制所述第一控制开关开启，所述控制方法包括：
根据所述液位检测元件检测的水位超过预定水位的累计持续时长判断是否运行纯水循环净化模式。
16.根据权利要求15所述的控制方法，其特征在于，根据所述液位检测元件检测的水位超过预定水位的累计持续时长判断是否运行纯水循环净化模式的方法包括：
当所述液位检测元件检测的水位超过所述预定水位的累计持续时长超过第一预定时长时，控制所述水处理系统运行所述纯水循环净化模式，同时将累计持续时长清零。
17.一种如权利要求1至11之一所述的水处理系统的控制方法，其特征在于，所述水处理系统为如权利要求3所述的水处理系统，所述水处理系统具有纯水循环净化模式，在所述纯水循环净化模式，控制所述第一控制开关开启，所述控制方法包括：根据累计自然时长信息判断是否运行纯水循环净化模式。
18.根据权利要求17所述的控制方法，其特征在于，根据累计自然时长信息判断是否运行纯水循环净化模式的方法包括：
当所述累计自然时长超过第二预定时长时，控制水处理系统运行纯水循环净化模式，同时将所述累计自然时长清零。
说明书
水处理系统、控制方法及净水设备
技术领域
本发明涉及水处理领域，具体涉及一种水处理系统、控制方法及净水设备。
背景技术
小流量净水机由于其产水速率较低，无法随时保证用户需求，需要增加压力桶才能保证足够出水量，但压力桶一般体积较大，会占空较大的空间，且存在漏水隐患，另外，在用户取水过程中，压力桶中的储水量不断减小，导致出水量明显降低，用户体验差。
针对上述问题，现有技术中提出了储水装置内置式净水机，通过抽水泵抽水的方式保证连续的出水量，但现有的抽水泵通常是隔膜泵，隔膜泵存在着流量小、噪音大的问题，影响用户体验。
发明内容
有鉴于此，本发明提供了一种水处理系统、控制方法及净水设备，以解决现有抽水泵存在的流量小、噪音大的问题。
为达到上述目的，第一方面，本发明采用以下技术方案：
一种水处理系统，包括原水流路、净化流路、第一取水流路和储水装置，所述储水装置用于储存净化流路净化处理的净化水，所述第一取水流路能够通过所述储水装置取水，所述第一取水流路上设置有第一流体驱动装置，所述第一流体驱动装置为叶片泵。
优选地，所述净化流路上设置有第一过滤装置，所述水处理系统还包括循环支路，所述循环支路的进水端与所述储水装置连通，所述循环支路的出水端接入所述净化流路中且所述循环支路的出水端位于所述第一过滤装置的上游侧。
优选地，所述循环支路上设置有第一控制开关。
优选地，所述第一流体驱动装置设置在所述循环支路的进水端的上游侧。
优选地，所述净化流路上设置有第二流体驱动装置，所述第二流体驱动装置设置在所述第一过滤装置的上游侧，所述循环支路的出水端设置在所述第二流体驱动装置的上游侧。
优选地，所述净化流路上还设置有第二过滤装置，所述第二过滤装置设置在所述第一过滤装置的上游侧，所述水处理系统还包括第二取水流路，所述第二取水流路的进水端接入所述第一过滤装置和所述第二过滤装置之间的净化流路上。
优选地，所述第一过滤装置上设置有排废口，所述排废口连接排废支路，所述排废支路上设置有流量调节装置。
优选地，所述流量调节装置包括第二控制开关和废水阀。
优选地，所述净化流路上还设置有第二过滤装置，所述第二过滤装置设置在所述第一过滤装置的上游侧，所述水处理系统还包括第二取水流路，所述第二取水流路的进水端接入所述废水支路，且所述第二取水流路的进水端位于所述流量调节装置的上游侧。
优选地，所述原水流路或所述净化流路上设置有原水进水开关，所述循环支路的出水端位于所述原水进水开关和所述第一过滤装置之间。
优选地，所述储水装置上设置有水质检测元件，用于检测所述储水装置内的水的水质;和/或，
所述储水装置上设置有液位检测元件，用于检测所述储水装置内的水位;和/或，
所述储水装置上设置有紫外杀菌灯，用于对所述储水装置内的水进行杀菌;和/或，
所述储水装置上设置有通气口，所述通气口处设置气体过滤装置。
为达上述目的，第二方面，本发明采用以下技术方案：
一种净水设备，包括如上所述的水处理系统。
第三方面，本发明采用以下技术方案：
一种水处理系统的控制方法，所述水处理系统具有纯水循环净化模式，在所述纯水循环净化模式，控制所述第一控制开关开启，所述控制方法包括：
根据所述水质检测元件检测的所述储水装置内的水质判断是否控制所述水处理系统运行所述纯水循环净化模式。
优选地，根据所述水质检测元件检测的所述储水装置内的水质判断是否控制所述水处理系统运行所述纯水循环净化模式的方法包括：
在所述水处理系统制水量累计至预定水量时，记录所述水质检测元件检测的水质参数T1，当所述水质检测元件检测的水质参数达到k·T1时，控制所述水处理系统运行所述纯水循环净化模式，同时将所述水处理系统的制水量清零，k>1，当所述水质检测元件检测的水质参数降至T1时，控制所述水处理系统退出所述纯水循环净化模式;或者，
当所述水质检测元件检测的水质参数大于第一预定参数时，控制水处理系统运行纯水循环净化模式，当所述水质检测元件检测的水质参数小于第二预定参数时，控制所述水处理系统退出所述纯水循环净化模式。
优选地，所述控制方法包括：
根据所述液位检测元件检测的水位超过预定水位的累计持续时长判断是否运行纯水循环净化模式。
优选地，，根据所述液位检测元件检测的水位超过预定水位的累计持续时长判断是否运行纯水循环净化模式的方法包括：
当所述液位检测元件检测的水位超过所述预定水位的累计持续时长超过第一预定时长时，控制所述水处理系统运行所述纯水循环净化模式，同时将累计持续时长清零。
优选地，所述控制方法包括：根据累计自然时长信息判断是否运行纯水循环净化模式。
优选地，根据累计自然时长信息判断是否运行纯水循环净化模式的方法包括：
当所述累计自然时长超过第二预定时长时，控制水处理系统运行纯水循环净化模式，同时将所述累计自然时长清零。
本申请提供的水处理系统中采用叶片泵驱动储水装置内的水流入第一取水流路，相较于现有的隔膜泵，叶片泵的流量较大，可以达到10L/min，且噪声很小，从而大大提高了用户的使用舒适度。
