申请日2017.08.10
公开(公告)日2018.04.10
IPC分类号C02F1/00; B01D29/31; B01D29/62
摘要
本实用新型提供了一种污水过滤筒快速清理结构，属于污水处理装置领域。它解决了现有污水过滤筒缠绕毛发类污物难以清理的问题。本污水过滤筒快速清理结构，包括顶部开口的筒状过滤筒，过滤筒底部设有封板，过滤筒筒壁设有若干条形过滤孔，过滤孔沿过滤筒轴线方向延伸，相邻过滤孔间距相同，且相邻过滤孔之间的过滤筒外壁设有开槽状条形切割槽，还包括切割套，切割套内壁固定有若干切割刀，且切割套可拆卸套在过滤筒外侧，且若干切割刀依次配合嵌入若干切割槽内，且能沿过滤筒轴线方向移动切割套，使切割刀前端刀尖沿切割槽槽底移动。本清理结构能快速清理缠绕在过滤筒的过滤孔上的毛发，并通过反向高压冲洗即可快速进行清理。
权利要求书
1.一种污水过滤筒快速清理结构，包括顶部开口的筒状过滤筒(1)，过滤筒(1)底部设有封板，过滤筒(1)筒壁设有若干条形过滤孔(11)，其特征在于：过滤孔(11)沿过滤筒(1)轴线方向延伸，相邻过滤孔(11)间距相同，且相邻过滤孔(11)之间的过滤筒(1)外壁设有开槽状条形切割槽(12)，还包括切割套(2)，切割套(2)内壁固定有若干切割刀(21)，且切割套(2)可拆卸套在过滤筒(1)外侧，且若干切割刀(21)依次配合嵌入若干切割槽(12)内，且能沿过滤筒(1)轴线方向移动所述的切割套(2)，使切割刀(21)前端刀尖沿切割槽(12)槽底移动。
2.根据权利要求1所述的一种污水过滤筒快速清理结构，其特征在于：所述的过滤筒(1)为方筒状、圆筒状或椭圆形筒状结构，且所述的切割套(2)为与过滤筒(1)配合的方套状、圆套状或椭圆形套状结构，且过滤孔(11)和切割槽(12)均与过滤筒(1)轴线平行设置。
3.根据权利要求1所述的一种污水过滤筒快速清理结构，其特征在于：所述的过滤筒(1)为圆筒状结构，且切割套(2)为与过滤筒(1)配合的圆套状结构，且过滤孔(11)和切割槽(12)均围绕过滤筒(1)轴线方向呈螺旋状延伸，且能沿过滤筒(1)轴线方向呈螺旋状移动切割套(2)，使所述的切割刀(21)前端刀尖沿切割槽(12)槽底移动。

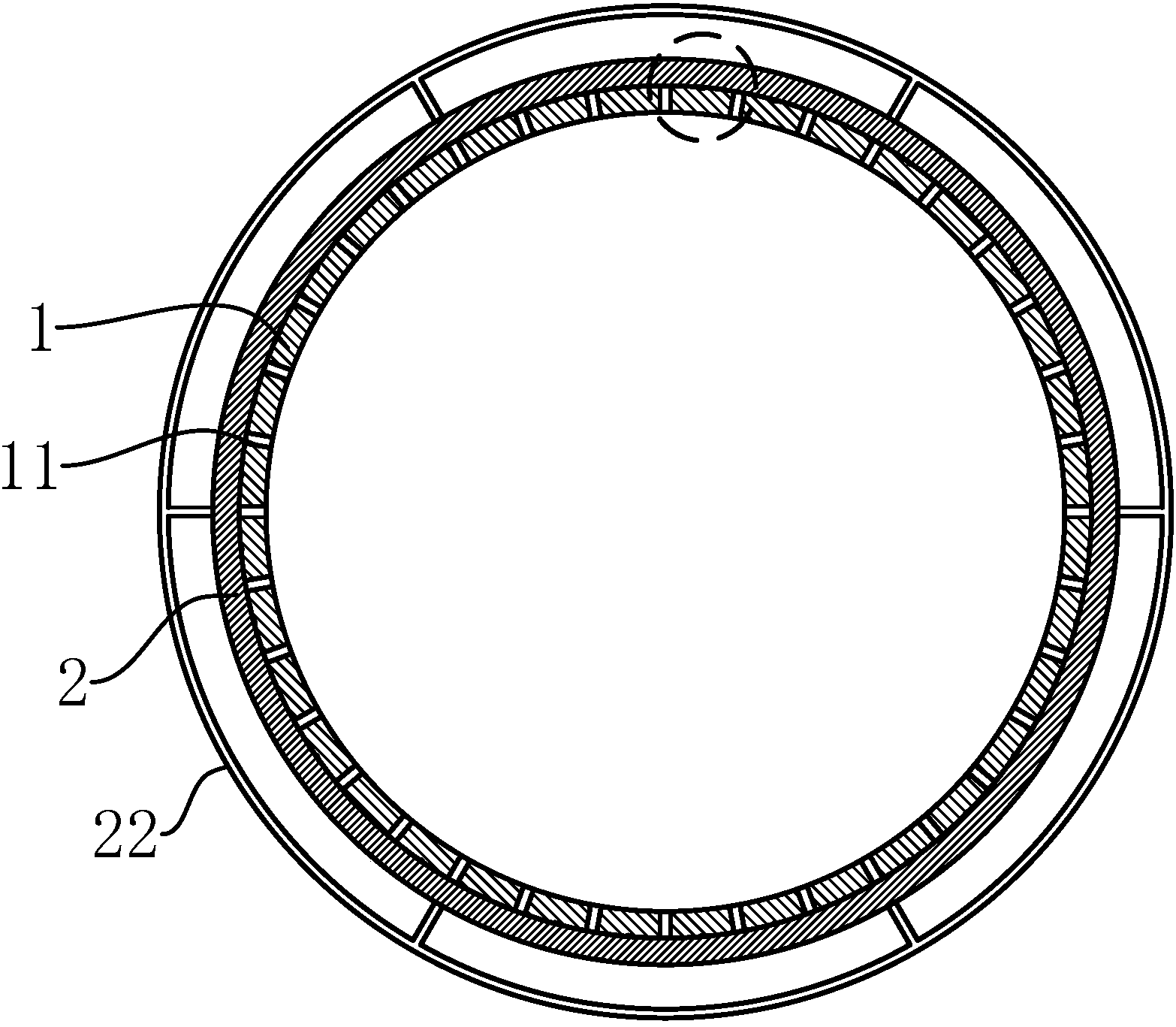

4.根据权利要求2或3所述的一种污水过滤筒快速清理结构，其特征在于：所述的切割套(2)外壁固定有若干把手(22)，且所述的把手(22)为与切割套(2)同轴的圆环形结构。
5.根据权利要求4所述的一种污水过滤筒快速清理结构，其特征在于：所述的过滤筒(1)和封板为一体结构，且所述的过滤孔(11)为切割形成。
说明书
一种污水过滤筒快速清理结构
技术领域
本实用新型属于污水 处理装置技术领域，涉及一种污水过滤筒快速清理结构。
背景技术
现有污水处理装置一般利用带过滤孔的污水处理筒进行前置简单过滤，一般直接将排污管一端接入污水处理筒，污水中带有的毛发类污物容易缠绕在过滤孔上，且清洗十分困难，通常需要人工用小刀切断该类污物，但小刀切割过程中，刀尖容易在过滤筒外壁滑动，导致清理效率低下，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能切断缠绕在过滤孔上的毛发等杂物的污水过滤筒快速清理结构。
本实用新型的目的可通过下列技术方案来实现：一种污水过滤筒快速清理结构，包括顶部开口的筒状过滤筒，过滤筒底部设有封板，过滤筒筒壁设有若干条形过滤孔，其特征在于：过滤孔沿过滤筒轴线方向延伸，相邻过滤孔间距相同，且相邻过滤孔之间的过滤筒外壁设有开槽状条形切割槽，还包括切割套，切割套内壁固定有若干切割刀，且切割套可拆卸套在过滤筒外侧，且若干切割刀依次配合嵌入若干切割槽内，且能沿过滤筒轴线方向移动所述的切割套，使切割刀前端刀尖沿切割槽槽底移动。
将污水引入过滤筒，利用过滤孔进行过滤，过滤一端时间后，将切割套从过滤筒顶端套在过滤筒外侧，使若干切割刀依次配合嵌入若干切割槽内，之间沿过滤筒轴线方向移动切割套，使切割刀前端刀尖沿切割槽槽底移动，由于毛发类杂物会缠绕在相邻或任意位置的两个过滤孔上，因此即可利用切割刀前端刀尖切断毛发，之后反向高压冲洗即可快速进行清理。
在上述的一种污水过滤筒快速清理结构中，所述的过滤筒为方筒状、圆筒状或椭圆形筒状结构，且所述的切割套为与过滤筒配合的方套状、圆套状或椭圆形套状结构，且过滤孔和切割槽均与过滤筒轴线平行设置。
因此能适应多种过滤筒结构。
在上述的一种污水过滤筒快速清理结构中，所述的过滤筒为圆筒状结构，且切割套为与过滤筒配合的圆套状结构，且过滤孔和切割槽均围绕过滤筒轴线方向呈螺旋状延伸，且能沿过滤筒轴线方向呈螺旋状移动切割套，使所述的切割刀前端刀尖沿切割槽槽底移动。
因此能延长切割刀前端刀尖经过路径，切割更加彻底。
在上述的一种污水过滤筒快速清理结构中，所述的切割套外壁固定有若干把手，且所述的把手为与切割套同轴的圆环形结构。
因此方便利用把手操作切割套。
在上述的一种污水过滤筒快速清理结构中，所述的过滤筒和封板为一体结构，且所述的过滤孔为切割形成。
与现有技术相比，本实用新型具有如下优点：
将污水引入过滤筒，利用过滤孔进行过滤，过滤一端时间后，将切割套从过滤筒顶端套在过滤筒外侧，使若干切割刀依次配合嵌入若干切割槽内，之间沿过滤筒轴线方向移动切割套，使切割刀前端刀尖沿切割槽槽底移动，由于毛发类杂物会缠绕在相邻或任意位置的两个过滤孔上，因此即可利用切割刀前端刀尖切断毛发，之后反向高压冲洗即可快速进行清理。
