申请日2017.08.13
公开(公告)日2018.05.11
IPC分类号C02F9/12; C02F101/20
摘要
本实用新型公开了一种从焦化废水提取重金属装置，包括壳体和净水箱，所述壳体底部连接有净水箱，所述壳体内设有磁分离器，所述壳体上部侧壁设有进水管道，所述进水管道上设有若干喷嘴，所述净水箱内设超滤装置和清水出水管道及浓缩水出水管道，所述与超滤装置相连的浓缩水出水管道连通电解回收箱。本实用新型可以有效地解决重金属废水处理装置能耗高和处理效果不佳的问题。
权利要求书

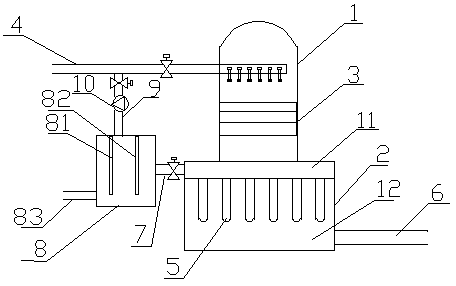

1.一种从焦化废水提取重金属装置，包括壳体(1)和净水箱(2)，其特征在于，所述壳体(1)底部连接有净水箱(2)，所述壳体(1)内设有磁分离器(3)，所述壳体(1)上部侧壁设有进水管道(4) ，所述进水管道(4)通到壳体内部，所述进水管道(4)上设有若干喷嘴，所述净水箱(2)内设超滤装置(5)和清水出水管道(6)及浓缩水出水管道(7)，所述与超滤装置(5)相连的浓缩水出水管道(7)连通电解回收箱(8)，所述电解回收箱(8)内设置有阴极金属板(81)、阳极金属板(82)，所述电解回收箱(8)外设有排出管道(83)及与壳体进水管道(4)连通的回流管道(9)，所述回流管道(9)上设有抽水泵(10)。
2.根据权利要求1所述的焦化废水提取重金属装置，其特征在于，所述超滤装置(5)将净水箱(2)分成浓缩水区(11)和清水区(12)，所述浓缩水区(11)与超滤装置(5)及浓缩水出水管道(7)相连，所述清水区(12)与清水出水管道(6)相连。
3.根据权利要求1所述的焦化废水提取重金属装置，其特征在于，所述壳体(1)进水管道(4)、回流管道(9)、浓缩水出水管道(7)设有控制对应管道通断的阀门。
4.根据权利要求1所述的焦化废水提取重金属装置，其特征在于，所述磁分离器(3)是由若干块永磁铁组成。
5.根据权利要求1所述的焦化废水 提取重金属装置，其特征在于，所述超滤装置(5)为含活性炭组分的中空超滤膜装置，所述超滤膜孔径可选择0.01μm-0.005μm之间。
说明书
一种从焦化废水提取重金属装置
技术领域
本实用新型涉及废水净化设备领域，特别涉及一种从焦化废水提取重金属装置。
背景技术
工业化和人类活动造成的水体和土壤重金属污染是当前人类面临的严重环境问题。 由于重金属污染具有多源性、滞后性、累积性、不可生物降解性等特点，并能通过食物链最终危及人类的生命和健康。因此，重金属污染的治理是环境资源领域的重大任务。
目前工业上对高浓度重金属污水处理方法中，由于重金属污水处理装置的处理能力问题，不能对高浓度重金属废水有良好的处理效果，因此大部分情况下都会在重金属废水处理装置之前增加稀释工艺环节。然而，这一工艺环节增加了大量的能耗。
实用新型内容
本实用新型提供一种从焦化废水提取重金属装置，可以有效地解决重金属废水处理装置能耗高和处理效果不佳的问题。
为了解决上述技术问题，本实用新型提供如下技术方案：一种从焦化废水提取重金属装置，包括壳体和净水箱，所述壳体底部连接有净水箱，所述壳体内设有磁分离器，所述壳体上部侧壁设有进水管道，所述进水管道通到壳体内部，所述进水管道上设有若干喷嘴，所述净水箱内设超滤装置和清水出水管道及浓缩水出水管道，所述与超滤装置相连的浓缩水出水管道连通电解回收箱，所述电解回收箱内设置有阴极金属板、阳极金属板，所述电解回收箱外设有排出管道及与壳体进水管道连通的回流管道，所述回流管道上设有抽水泵。
作为优选，所述超滤装置将净水箱分成浓缩水区和清水区，所述浓缩水区与超滤装置及浓缩水出水管道相连，所述清水区与清水出水管道相连。
作为优选，所述壳体进水管道、回流管道、浓缩水出水管道设有控制对应管道通断的阀门。
作为优选， 所述磁分离器是由若干块永磁铁组成。
作为优选，所述超滤装置为含活性炭组分的中空超滤膜装置，所述超滤膜孔径可选择 0.01μm-0.005μm 之间。
本实用新型所达到的有益效果是：本实用新型结构科学合理，采用循环系统设计，磁性矿物提取和去除水中重金属均可在一套系统内完成，操作简便、能耗低、不需化学试剂;本实用新型设置电解回收箱，不仅实现了深度净化重金属废水，还能将电镀废水中的金属元素进行回收重利用，即环保又节约资源;本实用新型将液态废水雾化后进行磁性矿物提取，提取速率和效率得到了极大的提高。
