申请日1996.10.23
公开(公告)日1998.01.14
IPC分类号C02F1/00
摘要
一种自吸式工业污水采样器,它包括壳体,采样头,自吸泵,电磁阀,储存器,电磁铁,混合水样瓶,齿轮和轴承,其特征是自吸泵的输入端与采样头相配合,其输出端分别通过电磁阀与定位混合储存器、定位定量储存器相连接,其中定位定量储存器的输出端通过电磁阀依次与定位齿轮、皮带轮相连接,在管路末端的下端设置有采样瓶拖架。本实用新型能有效的防止污水中的飘浮物和杂物进入泵体内,还具有自动定时取样的优点。
権利要求書

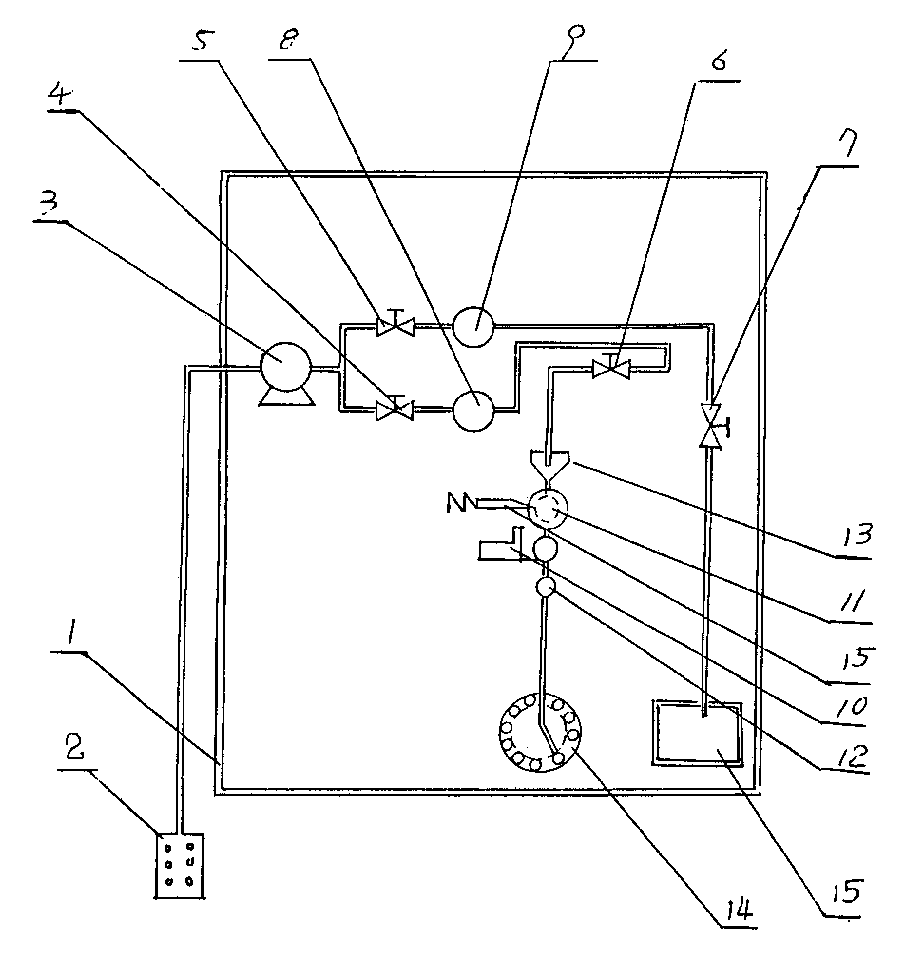

1、一种自吸式工业污水采样器，它包括壳体、采样头、自吸泵、电磁阀、 储存器、电磁铁、混合水样瓶、齿轮和轴承，其特征是自吸泵的输入端与采样 头相配合，其输出端分别通过电磁阀与定位混合储存器、定位定量储存器相连 接，其中定位定量储存器的输出端通过电磁阀依次与定位齿轮、皮带轮相连接， 在管路末端的下端设置有采样瓶拖架。
2、根据权利要求1所述的自吸式工业污水采样器，其特征是由时间继电 器T1-T2、中间继电器QJ1-QJ2和定时开关K组成的时间控制电路，定时 开关T1-T2工作，电磁阀5开启，电磁阀4关闭，通过自吸泵将水采集到定 位混合储存器中。
3、根据权利要求1所述的自吸式工业污水采样器，其特征是由电磁阀4 -7和液位继电器U11-U12构成液位控制电路，液位继电器U11可控制电磁 阀4、电磁阀5关闭或开启，当定位定量储存器中的水位达到标准水位时，电 磁阀6-7同时开启，电磁阀4-5恢复到初始状态。
说明书
自吸式工业污水采样器
本实用新型涉及污水质量的测量的技术领域，特别是一种自吸式工业 污水采样器。
目前对于工业污水样的采集主要使用潜水泵或真空往复泵提取，即将 潜水泵放在污水中，潜水泵通过管道把水样抽到采样器中，它的缺点是污 水中含有的飘浮物和杂物经常造成潜水泵叶轮的堵塞，同时由于水位的变 化无法采集到标准水样;真空往复泵的缺点是金属簧片比较薄，而对弹性 的要求又比较高，由于金属簧片高频率的振动，及污水中有害物质的腐蚀， 所以需要对其进行经常性的更换。
本实用新型的目的是提供一种故障率低，能够定时、定量采集标准层 污水样的自吸式工业污水采样器。
本实用新型的目的是这样实现的，它包括壳体，采样头，自吸泵，电 磁阀，储存器，电磁铁，混合水样瓶，齿轮和轴承，其特征是自吸泵的输 入端与采样头相连接，其输出端分别通过电磁阀与定位混合储存器、定位 定量储存器相连接，其中定位定量储存器的输出端通过电磁阀依次与定位 齿轮、皮带轮相配合，在管路末端的下端设置有采样瓶拖架。
本实用新型由于在自吸泵的前端设置了采样头，能有效的防止污水中 的飘浮物和杂物进入泵体内，还具有自动定时取样的优点。
