申请日2018.10.12
公开(公告)日2019.02.01
IPC分类号C02F1/66
摘要
本发明提供了一种废水PH控制装置以及废水处理系统，涉及废水处理技术领域，该废水PH控制装置包括调节溶液贮槽、提升机构、高位计量槽、酸碱控制机构以及反应罐，调节溶液贮槽与提升机构通过管道连接，高位计量槽设置在反应罐的顶部并与提升机构通过管道连接，高位计量槽的底部设置有废液排放管;酸碱控制机构包括多个PH检测计、控制阀组和PLC控制器，多个PH检测计间隔设置在反应罐内并与PLC控制器电连接，控制阀组设置在废液排放管上，PLC控制器分别与控制阀组和提升机构电连接。相较于现有技术，本发明提供的一种废水PH控制装置，能够精确控制废水的PH值，避免出现调节过度，保证废水趋近中性，降低废水对环境的破坏程度。
权利要求书
1.一种废水PH控制装置，其特征在于，包括调节溶液贮槽、提升机构、高位计量槽、酸碱控制机构以及反应罐，所述调节溶液贮槽与所述提升机构通过管道连接，所述高位计量槽设置在所述反应罐的顶部并与所述提升机构通过管道连接，所述高位计量槽的底部设置有废液排放管，所述废液排放管伸入所述反应罐，所述反应罐的底部设置有处理排放管，所述处理排放管与外界排污管道连接;
所述酸碱控制机构包括多个PH检测计、控制阀组和PLC控制器，多个所述PH检测计间隔设置在所述反应罐内并与所述PLC控制器电连接，用于检测所述反应罐内的酸碱度信息并将所述酸碱度信息传递至所述PLC控制器，所述控制阀组设置在所述废液排放管上，所述PLC控制器分别与所述控制阀组和所述提升机构电连接。
2.根据权利要求1所述的废水PH控制装置，其特征在于，所述提升机构包括高位输送管和提升泵，所述高位输送管的一端与所述高位计量槽连接，所述高位输送管的另一端与所述调节溶液贮槽连接，所述提升泵设置在所述高位输送管上并与所述PLC控制器电连接。
3.根据权利要求2所述的废水PH控制装置，其特征在于，所述控制阀组包括第一控制阀和第二控制阀，所述第一控制阀和所述第二控制阀间隔设置在所述废液排放管上，且所述第一控制阀与所述第二控制阀均与所述PLC控制器电连接。
4.根据权利要求3所述的废水PH控制装置，其特征在于，所述第一控制阀和所述第二控制阀均为电动阀或气动阀。
5.根据权利要求3所述的废水PH控制装置，其特征在于，所述第一控制阀为开关型二位二通阀，所述第二控制阀为调节型二位二通阀。
6.根据权利要求1所述的废水PH控制装置，其特征在于，所述高位计量槽的底部还设置有余液排放管，所述余液排放管与所述处理排放管连接。
7.根据权利要求1所述的废水PH控制装置，其特征在于，所述反应罐内设置有搅拌机构，所述搅拌机构与所述PLC控制器电连接，用于搅拌所述反应罐内的废液。
8.根据权利要求7所述的废水PH控制装置，其特征在于，所述搅拌机构包括驱动电机、搅拌轴和搅拌叶片，所述搅拌轴转动设置在所述反应罐上并伸入所述反应罐，所述驱动电机与所述搅拌轴的一端传动连接，用于带动所述搅拌轴转动，所述搅拌叶片设置在所述反应罐内并与所述搅拌轴远离所述驱动电机的一端固定连接。
9.根据权利要求1所述的废水PH控制装置，其特征在于，每个所述PH检测计均包括探头和PH数据表头，所述探头的一端伸入所述反应罐，所述PH数据表头与所述探头的另一端连接。
10.一种废水处理系统，其特征在于，包括废水进液管道、排污管道和如权利要求1-9任一项所述的废水PH控制装置，所述废水进液管道与所述反应罐连接，用于向所述反应罐中排入废水，所述排污管道与所述处理排放管连接，用于排出处理后的废水。
说明书
一种废水PH控制装置以及废水处理系统
技术领域
本发明涉及废水处理技术领域，具体而言，涉及一种废水PH控制装置以及废水处理系统。
背景技术
在半导体制造领域，由于工艺的特殊性，通常会产生不同PH值的废水，而这种废水若直接排放到外界会对环境造成极大的破坏，所以在排放前需要对废水进行PH控制，保证排放的废水能够尽量呈中性，降低对环境的破坏。
在现有技术中，废水处理常用PH控制方法为：
设置酸或碱(常用液体氢氧化钠、液体氢氧化钾等)贮槽，当需要调节PH值时直接将酸或者碱加入到废水当中，这种处理方式往往难以精确控制废水的PH值，甚至出现调节过度的情况，反而影响废水的最终PH值，难以达到调节废水PH值的效果。
有鉴于此，设计制造出一种能够精确控制废水的PH值，避免出现调节过度，保证废水趋近中性的废水PH控制装置就显得尤为重要。
发明内容
本发明的目的在于提供一种废水PH控制装置，其能够精确控制废水的PH值，避免出现调节过度，保证废水趋近中性，降低废水对环境的破坏程度。
本发明的另一目的在于提供一种废水处理系统，其能够降低废水对环境的破坏程度，保护环境。
本发明是采用以下的技术方案来实现的。

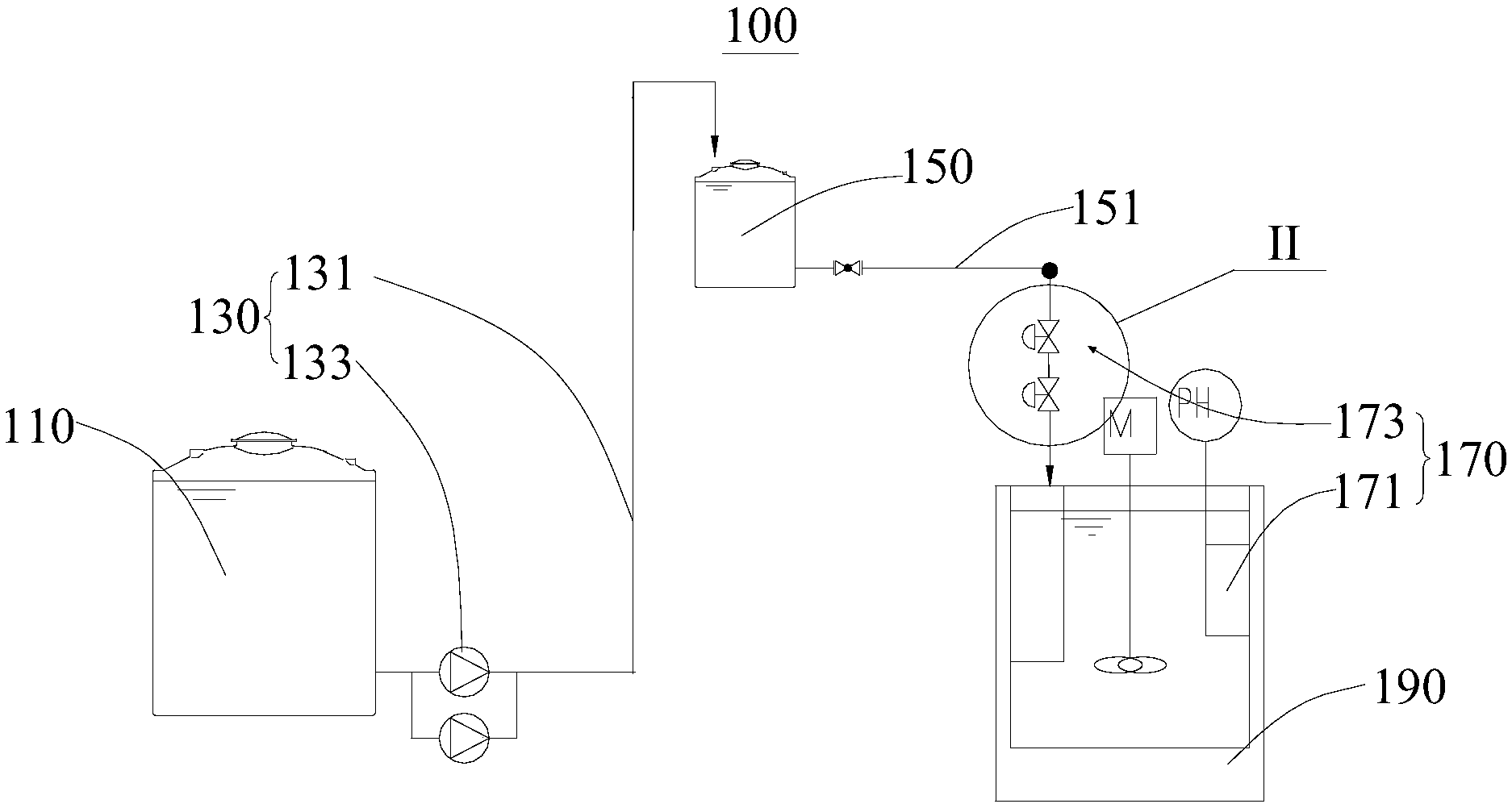

一种废水PH控制装置，包括调节溶液贮槽、提升机构、高位计量槽、酸碱控制机构以及反应罐，调节溶液贮槽与提升机构通过管道连接，高位计量槽设置在反应罐的顶部并与提升机构通过管道连接，高位计量槽的底部设置有废液排放管，废液排放管伸入反应罐，反应罐的底部设置有处理排放管，处理排放管与外界排污管道连接;酸碱控制机构包括多个PH检测计、控制阀组和PLC控制器，多个PH检测计间隔设置在反应罐内并与PLC控制器电连接，用于检测反应罐内的酸碱度信息并将酸碱度信息传递至PLC控制器，控制阀组设置在废液排放管上，PLC控制器分别与控制阀组和提升机构电连接。
进一步地，提升机构包括高位输送管和提升泵，高位输送管的一端与高位计量槽连接，高位输送管的另一端与调节溶液贮槽连接，提升泵设置在高位输送管上并与PLC控制器电连接。
进一步地，控制阀组包括第一控制阀和第二控制阀，第一控制阀和第二控制阀间隔设置在废液排放管上，且第一控制阀与第二控制阀均与PLC控制器电连接。
进一步地，第一控制阀和第二控制阀均为电动阀或气动阀。
进一步地，第一控制阀为开关型二位二通阀，第二控制阀为调节型二位二通阀。
进一步地，高位计量槽的底部还设置有余液排放管，余液排放管与处理排放管连接。
进一步地，反应罐内设置有搅拌机构，搅拌机构与PLC控制器电连接，用于搅拌反应罐内的废液。
进一步地，搅拌机构包括驱动电机、搅拌轴和搅拌叶片，搅拌轴转动设置在反应罐上并伸入反应罐，驱动电机与搅拌轴的一端传动连接，用于带动搅拌轴转动，搅拌叶片设置在反应罐内并与搅拌轴远离驱动电机的一端固定连接。
进一步地，每个PH检测计均包括探头和PH数据表头，探头的一端伸入反应罐，PH数据表头与探头的另一端连接。
一种废水处理系统，包括废水进液管道、排污管道和废水PH控制装置，废水PH控制装置包括调节溶液贮槽、提升机构、高位计量槽、酸碱控制机构以及反应罐，调节溶液贮槽与提升机构通过管道连接，高位计量槽设置在反应罐的顶部并与提升机构通过管道连接，高位计量槽的底部设置有废液排放管，废液排放管伸入反应罐，反应罐的底部设置有处理排放管，处理排放管与外界排污管道连接;酸碱控制机构包括多个PH检测计、控制阀组和PLC控制器，多个PH检测计间隔设置在反应罐内并与PLC控制器电连接，用于检测反应罐内的酸碱度信息并将酸碱度信息传递至PLC控制器，控制阀组设置在废液排放管上，PLC控制器分别与控制阀组和提升机构电连接。废水进液管道与反应罐连接，用于向反应罐中排入废水，排污管道与处理排放管连接，用于排出处理后的废水。
本发明具有以下有益效果：
本发明提供的一种废水PH控制装置，将调节溶液贮槽与提升机构连接，高位计量槽设置在反应罐的顶部并与提升机构通过管道连接，高位计量槽的底部设置有废液排放管，废液排放管伸入反应罐，反应罐的底部设置有处理排放管，处理排放管与外界排污管道连接。多个PH检测计间隔设置在反应罐内并与PLC控制器电连接，用于检测反应罐内的酸碱度信息并将酸碱度信息传递至PLC控制器，控制阀组设置在废液排放管上，PLC控制器分别与控制阀组与提升机构电连接。在实际处理过程中，首先通过多个PH检测计检测反应罐中的PH值并反馈至PLC控制器，PLC控制器控制提升机构将调节溶液贮槽中的酸性溶液或者碱性溶液提升至高位计量槽中，并通过控制废液排放管上的控制阀组精确控制酸性溶液或者碱性溶液的流入量，从而精确控制废液的PH值。相较于现有技术，本发明提供的一种废水PH控制装置，能够精确控制废水的PH值，避免出现调节过度，保证废水趋近中性，降低废水对环境的破坏程度。
