申请日1996.11.22
公开(公告)日1998.05.06
IPC分类号B01D17/025
摘要
本实用新型给出的是一种用于餐饮业污水处理的装置——无动力餐饮业油污水分离器有槽、入口、出口,污水槽3靠污水进水管1,槽3内设隔栅网2,它活动设置在格条11上;污水槽3的出口处9设有集油槽4,集油槽4内设有油水分离装置5,集油槽4的出口处10设清水槽7,在清水槽的一侧设清水出水管8。它具有简单，处理效果好,不需动力,节能,成本低,便于推广使用等特点。
権利要求書
1.无动力餐饮业油污水分离器，其特征是污水槽(3)靠污水进水管(1)， 槽(3)内设隔栅网(2)，它活动设置在格条(11)上;污水槽(3)的出口 处(9)设有集油槽(4)，集油槽(4)内设油水分离装置(5)，集油槽 (4)的出口处(10)设清水槽(7)，在清水槽的一侧设清水出水管(8)。
2.根据权利要求1所述的无动力餐饮业油污水分离器，其特征是油水分离 装置是一块类似洗衣板，板上的凸凹部位呈旋涡状。
说明书
无动力餐饮业油污水分离器
本实用新型提出的是一种用于餐饮业油污水处理的装置——无动力餐饮业油 污水分离器。
现有技术，如水油分离器，分同向流和异向流以及折板式等。但它们均不能 用于餐饮业的油污水的分离，造价也高。
本实用新型的目的在于针对上述存在的缺陷，提出一种简单易行，处理效果 好，适于餐饮业油、污水的分离装置——无动力餐饮业油污水分离器。

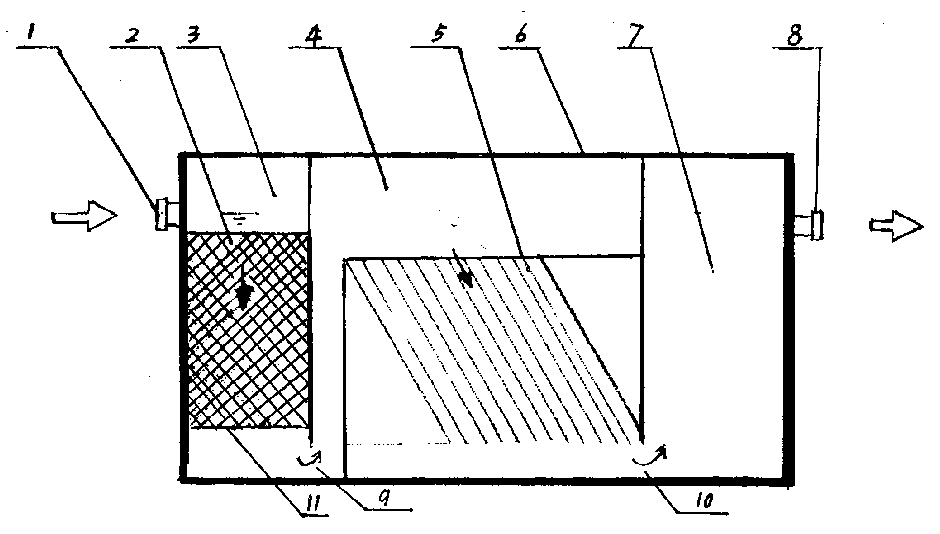

本实用新型的技术解决方案：污水槽3靠污水进水管1，槽3内设隔栅网2， 它活动设置在格条11上;污水槽3的出口处9设有集油槽4，集油槽4内设 油水分离装置5，集油槽4的出口处10设清水槽7，在清水槽的一侧设清水出 水管8。油水分离装置是一块类似洗衣板，板上的凸面部位呈旋涡状。
本实用新型的优点：简单、处理效果好，不需动力，节能，成本低，便于推 广使用。
