申请日2017.08.17
公开(公告)日2018.04.13
IPC分类号C02F1/52; B01D21/00
摘要
本实用新型克服了现有技术存在的不足，提供了一种蒸氨废水缓冲沉降装置，解决了蒸氨废水进入后续工艺设备时，废水原料中的油及杂质进行去除，另一方面起到缓冲作用;为了解决上述技术问题，本实用新型采用的技术方案为：一种蒸氨废水缓冲沉降装置，包括罐体，所述罐体的一侧下部设置有蒸氨废水进口，所述罐体的另一侧上部设置有蒸氨废水出口，所述蒸氨废水进口和蒸氨废水出口之间的罐体内设置有缓冲沉降结构，所述缓冲沉降结构的结构为：包括支撑架和沉降管，所述支撑架水平固定设置在罐体的内壁上，多根所述沉降管倾斜设置在支撑架上，使得蒸氨废水从沉降管通过;本实用新型可广泛应用于蒸氨塔领域。
权利要求书

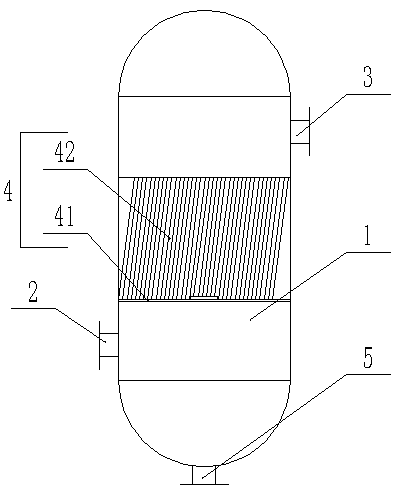

1.一种蒸氨废水缓冲沉降装置，其特征在于，包括罐体(1)，所述罐体(1)的一侧下部设置有蒸氨废水进口(2)，所述罐体(1)的另一侧上部设置有蒸氨废水 出口(3)，所述蒸氨废水进口(2)和蒸氨废水出口(3)之间的罐体(1)内设置有缓冲沉降结构(4)，所述缓冲沉降结构(4)的结构为：包括支撑架(41)和沉降管(42)，所述支撑架(41)水平固定设置在罐体(1)的内壁上，多根所述沉降管(42)倾斜设置在支撑架(41)上，使得蒸氨废水从沉降管(42)通过。
2.根据权利要求1所述的一种蒸氨废水缓冲沉降装置，其特征在于，所述罐体(1)的下端设置有除渣口(5)。
3.根据权利要求2所述的一种蒸氨废水缓冲沉降装置，其特征在于，所述罐体(1)呈椭球状结构，且竖直放置。
4.根据权利要求3所述的一种蒸氨废水缓冲沉降装置，其特征在于，所述沉降管(42)与水平面之间的夹角为75°～85°。
说明书
一种蒸氨废水缓冲沉降装置
技术领域
本实用新型一种蒸氨废水缓冲沉降装置，属于蒸氨塔技术领域。
背景技术
目前前置鼓冷工段因工艺不完善造成进入蒸氨塔的原料含油及杂质较多，造成换热设备经常堵塞，影响工艺正常运行。
实用新型内容
本实用新型克服了现有技术存在的不足，提供了一种蒸氨废水缓冲沉降装置，解决了蒸氨废水进入后续工艺设备时，废水原料中的油及杂质进行去除，另一方面起到缓冲作用。
为了解决上述技术问题，本实用新型采用的技术方案为：一种蒸氨废水缓冲沉降装置，包括罐体，所述罐体的一侧下部设置有蒸氨废水进口，所述罐体的另一侧上部设置有蒸氨废水出口，所述蒸氨废水进口和蒸氨废水出口之间的罐体内设置有缓冲沉降结构，所述缓冲沉降结构的结构为：包括支撑架和沉降管，所述支撑架水平固定设置在罐体的内壁上，多根所述沉降管倾斜设置在支撑架上，使得蒸氨废水从沉降管通过。
所述罐体的下端设置有除渣口。
所述罐体呈椭球状结构，且竖直放置。
所述沉降管与水平面之间的夹角为75°～85°。
本实用新型与现有技术相比具有的有益效果是：本实用新型蒸氨废水进入后续工艺设备时，通过缓冲沉降结构将废水原料中的油及杂质进行去除，另一方面还对废水原料起到缓冲作用，增强沉降作用。
