申请日2017.08.17
公开(公告)日2018.03.16
IPC分类号B01D21/00
摘要
本实用新型提出污水处理系统中的高效沉淀池，包括污水池、防浮板阵列和多个相互平行的上清液槽;上清液槽顶端与污水池液面相接;上清液槽两侧槽壁上部设有滤栅，滤栅由多个尖端向上的三角形拦阻板水平向相连而成，相邻的拦阻板之间形成滤缝;各上清液槽的滤缝距沉淀池液面的高度相同;沉淀池池底处设有防浮板阵列，防浮板阵列由若干均匀分布于池底且斜向设置的防浮板组成;当对新入污水进行沉淀作业时，沉淀池液面在新入污水流入时上升，液面上端的污水经滤缝流入上清液槽内，池底防浮板对池底沉积物进行拦阻以防止其受新入污水冲击而上浮;本产品能防止池底沉积物被输入污水冲力荡起，而且具备一定的过滤流量自调节能力，能应对突发的污水流量。
权利要求书

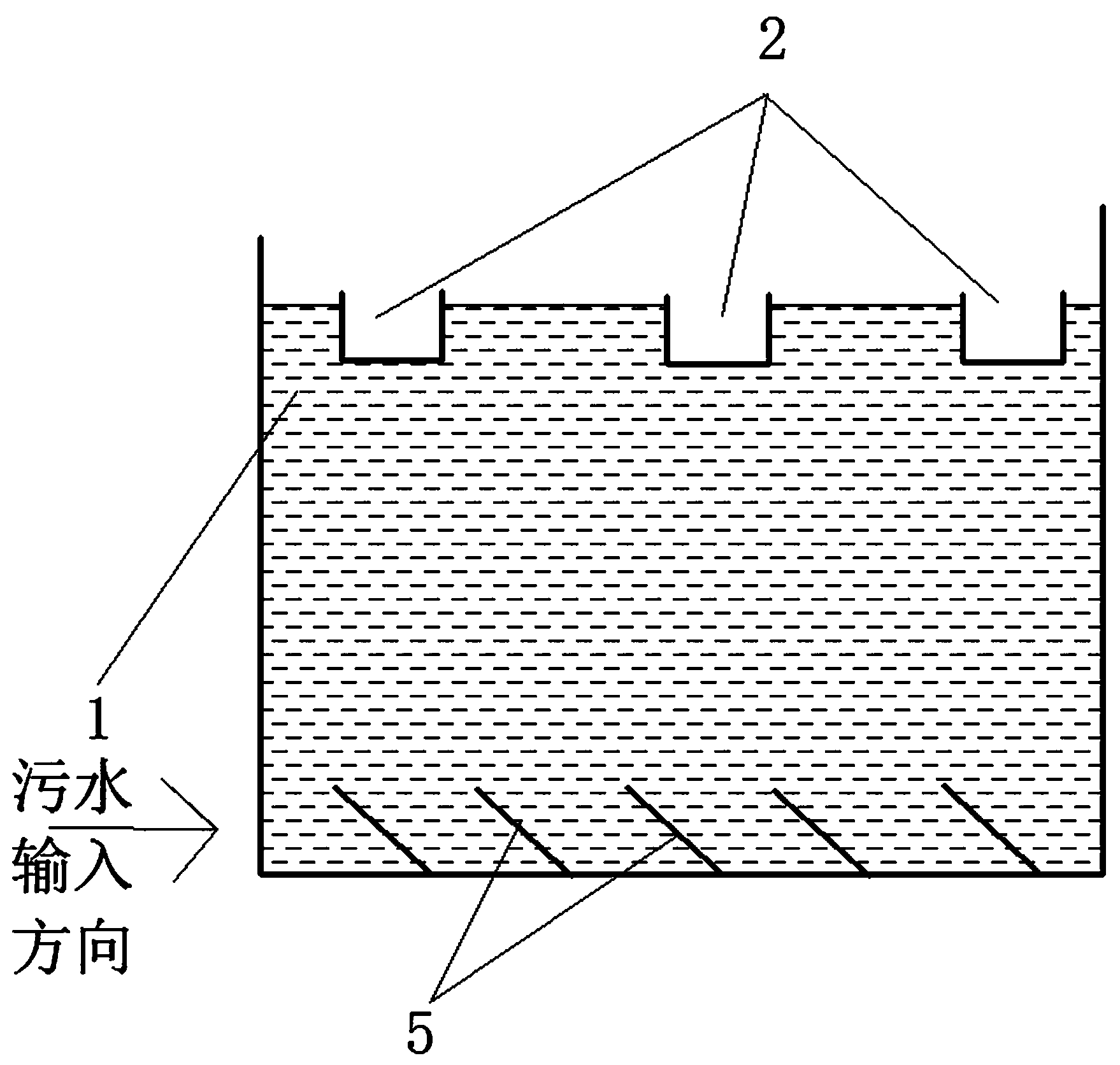

1.污水处理系统中的高效沉淀池，其特征在于：所述沉淀池包括污水池、防浮板阵列和多个相互平行的上清液槽;所述上清液槽顶端与污水池液面相接;上清液槽两侧槽壁上部设有滤栅，所述滤栅由多个尖端向上的三角形拦阻板水平向相连而成，相邻的拦阻板之间形成滤缝;各上清液槽的滤缝距沉淀池液面的高度相同;所述沉淀池池底处设有防浮板阵列，所述防浮板阵列由若干均匀分布于池底且斜向设置的防浮板组成;当对新入污水进行沉淀作业时，沉淀池液面在新入污水流入时上升，液面上端的污水经滤缝流入上清液槽内，池底防浮板对池底沉积物进行拦阻以防止其受新入污水冲击而上浮。
2.根据权利要求1所述的污水处理系统中的高效沉淀池，其特征在于：所述防浮板相互平行;防浮板与池底成锐角设置。
3.根据权利要求1所述的污水处理系统中的高效沉淀池，其特征在于：各上清液槽的槽底均向同一方向倾斜，各上清液槽的出液端相连形成汇流结构。
4.根据权利要求1所述的污水处理系统中的高效沉淀池，其特征在于：所述防浮板的板体延展方向朝向污水输入方向。
5.根据权利要求1所述的污水处理系统中的高效沉淀池，其特征在于：所述上清液槽内设有污水处理药物容置装置。
说明书
污水处理系统中的高效沉淀池
技术领域
本实用新型涉及污水 处理领域，尤其是污水处理系统中的高效沉淀池。
背景技术
沉淀池是污水处理中的常用设备，当沉淀池需处理的污水流量很大时，新输入污水的冲力很容易把沉淀池底部的沉积物荡起，而且容易造成过滤能力与输入污水量之间的不匹配，直接影响沉淀池的使用。
发明内容
本实用新型提出污水处理系统中的高效沉淀池，能防止池底沉积物被输入污水冲力荡起，而且具备一定的过滤流量自调节能力，能应对突发的污水流量。
本实用新型采用以下技术方案。
污水处理系统中的高效沉淀池，所述沉淀池包括污水池、防浮板阵列和多个相互平行的上清液槽;所述上清液槽顶端与污水池液面相接;上清液槽两侧槽壁上部设有滤栅，所述滤栅由多个尖端向上的三角形拦阻板水平向相连而成，相邻的拦阻板之间形成滤缝;各上清液槽的滤缝距沉淀池液面的高度相同;所述沉淀池池底处设有防浮板阵列，所述防浮板阵列由若干均匀分布于池底且斜向设置的防浮板组成;当对新入污水进行沉淀作业时，沉淀池液面在新入污水流入时上升，液面上端的污水经滤缝流入上清液槽内，池底防浮板对池底沉积物进行拦阻以防止其受新入污水冲击而上浮。
所述防浮板相互平行;防浮板与池底成锐角设置。
各上清液槽的槽底均向同一方向倾斜，各上清液槽的出液端相连形成汇流结构。
所述防浮板的板体延展方向朝向污水输入方向。
所述上清液槽内设有污水处理药物容置装置。
本实用新型中，所述沉淀池包括污水池、防浮板阵列和多个相互平行的上清液槽;所述上清液槽顶端与污水池液面相接;上清液槽两侧槽壁上部设有滤栅，所述滤栅由多个尖端向上的三角形拦阻板水平向相连而成，相邻的拦阻板之间形成滤缝;各上清液槽的滤缝距沉淀池液面的高度相同;该设计使得沉淀池能应对突发污水流量，当污水流量突然增大时，三角形栏阻板处滤缝宽度也随液位的上升而扩大，从而能在短时间内强化滤栅的过流能力，防止污水漫过滤栅，而且三角形栏阻板以宽边相连固定上清液两侧槽壁处，使得滤栅具备较好的抗冲击能力，能防止滤栅在突发污水流量的冲击下损坏。
本实用新型中，所述防浮板阵列由若干均匀分布于池底且斜向设置的防浮板组成;所述防浮板相互平行;防浮板与池底成锐角设置;所述防浮板的板体延展方向朝向污水输入方向;该设计使得沉淀池池底的水流环境更为稳定，不易因污水输入形成乱流，而且对池底污物形成良好的限位，能更有效地防止污物在输入污水冲力下浮起，从而有效地提升了沉淀池的污水处理效果和效率。
