申请日1996.12.14
公开(公告)日1998.09.02
IPC分类号F16K31/126
摘要
一种用于水处理装置的自动控制阀,主要由含控制通道3的上盖1,含入水通道5和出水通道8的下盖6,由阀杆7,膜片4,弹簧2构成的控制机构三部分组成。本实用新型将压力平衡原理应用于水处理装置的自动控制,安全可靠,适宜于在各类水处理装置上配套使用。
権利要求書
一种用于水处理装置的自动控制阀，由含控制通道(3)的上盖(1)， 含入水通道(5)和出水通道(8)的下盖(6)构成，其特征在于在上盖(1) 和下盖(6)之间还同时设置由阀杆(7)，膜片(4)，弹簧(2)构成的控制 机构。
说明书
用于水处理装置的自动控制阀
本实用新型涉及一种与水处理装置配套使用的水流自动控制阀。
现有用于水处理装置的控制阀均为电磁阀，通过电磁场或永久型 磁性材料的作用控制水流的流通和关闭，在实际操作时，均需依赖电 磁或人力进行控制使用，难以达到自动控制的功能，且安全可靠性也 不能得到保障。
本实用新型的目的是提供一种可靠实用的水处理自动控制阀。

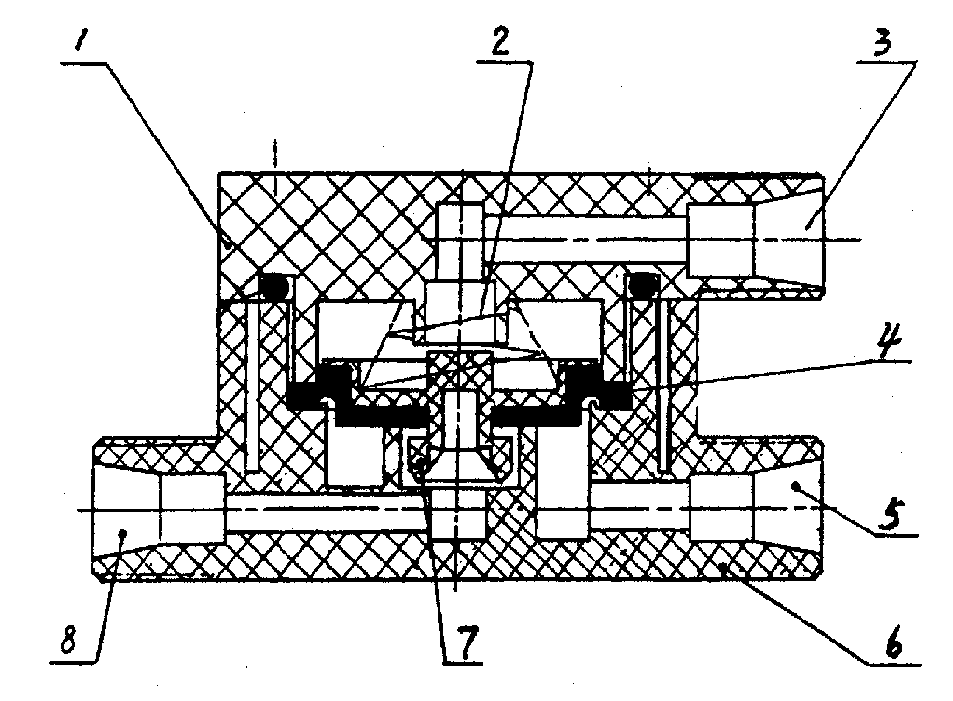

本实用新型为用于水处理装置的自动控制阀，主要由含控制通道 3的上盖1，含入水通道5和出水道道8的下盖6，置于上盖和下盖之间 由阀杆7，膜片4，弹簧2构成的控制机构三部分组成，将自动控制阀 用于水处理装置，当外加入水口压力大于控制口水源压力时，入水通 道和控制通道之间产生的压差克服弹簧压力，顶起膜片，使入水通道 和出水通道连通，水处理装置进行工作状态;当停止工作时，入水口 无外加压力，此时，通过弹簧的自动回复，使膜片下移，封住入水通 道和出水通道，进入自动关闭状态。
本实用新型结构设计合理，将压力平衡原理应用于水处理装置的 自动控制，有效地克服了常规电磁阀使用上的局限性，安全可靠，使 用方便，并可减少水处理装置中过多设置的控制开关阀，同时不受水 源压力高低和水源开闭状态的影响，适宜于在各类水处理装置上配套 使用，还能降低水处理装置的整体成本。
