申请日2018.08.02
公开(公告)日2018.12.07
IPC分类号B01D29/11
摘要
本发明公开了一种浸灰废水分离装置，包括：废水收集桶，废水收集桶为无盖的圆柱型桶，废水收集桶的底部设有排水阀;过滤桶，过滤桶为倒置的圆锥台型，过滤桶无盖，其底面及侧面为筛网，设置于废水收集桶内，过滤桶的上边缘直径大于废水收集桶的直径，过滤桶上部边缘设有吊环，过滤桶通过吊环连接于起吊装置。用于将浸灰废水中的毛被和边皮滤除，降低浸灰废水的处理难度，使皮革生产过程更环保。
权利要求书
1.一种浸灰废水分离装置，其特征在于，所述浸灰废水分离装置包括：
废水收集桶，所述废水收集桶为无盖的圆柱型桶，所述废水收集桶的底部设有排水阀;
过滤桶，所述过滤桶为倒置的圆锥台型，所述过滤桶无盖，其底面及侧面为筛网，设置于所述废水收集桶内，所述过滤桶的上边缘直径大于所述废水收集桶的直径，所述过滤桶上部边缘设有吊环，所述过滤桶通过吊环连接于起吊装置。
2.根据权利要求1所述的浸灰废水分离装置，其特征在于，所述过滤桶的侧面为筛网的网孔直径为0.3-1cm。
3.根据权利要求1所述的浸灰废水分离装置，其特征在于，所述起吊装置包括吊绳、转轴及旋转电机，所述旋转电机的输出轴连接于所述转轴，所述吊绳一端缠绕在所述转轴上，另一端连接于所述吊环。
4.根据权利要求1所述的浸灰废水分离装置，其特征在于，所述过滤桶的底面高于所述废水收集桶的底面。
5.根据权利要求1所述的浸灰废水分离装置，其特征在于，所述废水收集桶的高度为0.5-1.5m。
6.根据权利要求1所述的浸灰废水分离装置，其特征在于，所述废水收集桶的直径为1-1.5m。
7.根据权利要求1所述的浸灰废水分离装置，其特征在于，所述废水收集桶的侧面设有多个把手。
8.根据权利要求1所述的浸灰废水分离装置，其特征在于，所述起吊装置中设有重力感应器。
9.根据权利要求1所述的浸灰废水分离装置，其特征在于，所述过滤桶为低密度的耐腐蚀材质。
10.根据权利要求1所述的浸灰废水分离装置，其特征在于，所述废水收集桶为耐腐蚀材质。
说明书
浸灰废水分离装置
技术领域
本发明属于皮革制造装置领域，更具体地，涉及一种浸灰废水分离装置。
背景技术
浸灰是皮革制造过程中一道重要的工序，是用一定浓度的石灰水乳液使浸水回鲜的制革原料皮增重、增厚、长度略有缩短而面积几乎不发生变化的操作。浸灰目的是除去皮内纤维间质，消弱毛、表皮与真皮的联系，改性弹性纤维、破坏肌肉组织，利于后工序其他材料对皮的作用，同时皂化裸皮中的油脂，除去皮内的部分油脂，起到一定脱脂作用，并且可以打开胶原部分次级键，使胶原纤维获得适当的松散并释放出更多的胶原活性基团，除去毛被和表皮。原料皮完成浸灰后，其上的毛被和边皮就留在了浸灰废水中，提高了浸灰废水的处理难度，污染了环境。
因此，有必要研发一种浸灰废水分离装置，将浸灰废水中的毛被和边皮滤除，降低浸灰废水的处理难度，使皮革生产过程更环保。
发明内容
本发明的目的是提供一种浸灰废水分离装置，将浸灰废水中的毛被和边皮滤除，降低浸灰废水的处理难度，使皮革生产过程更环保。

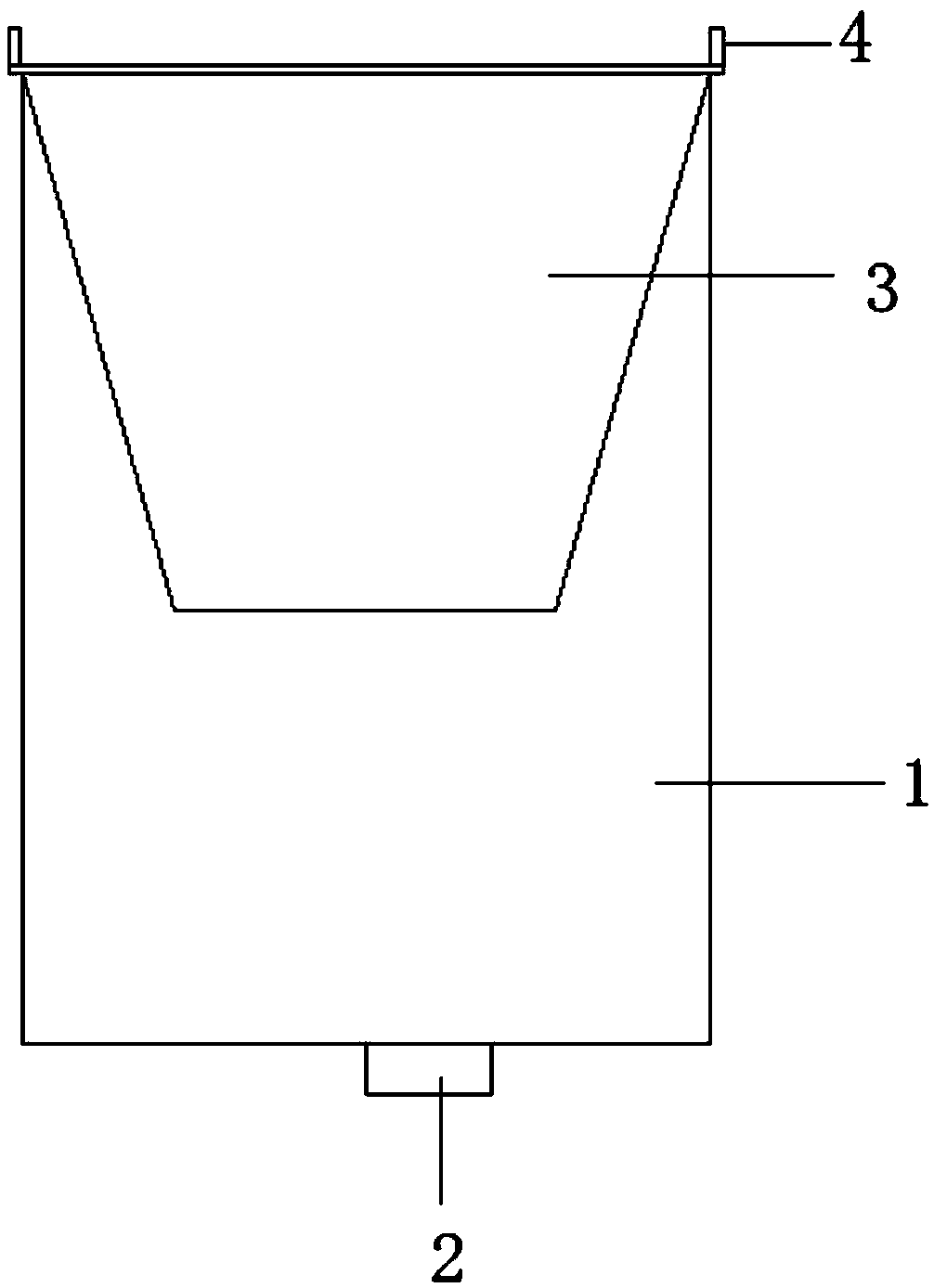

为了实现上述目的，本发明提供一种浸灰废水分离装置包括：
废水收集桶，所述废水收集桶为无盖的圆柱型桶，所述废水收集桶的底部设有排水阀;
过滤桶，所述过滤桶为倒置的圆锥台型，所述过滤桶无盖，其底面及侧面为筛网，设置于所述废水收集桶内，所述过滤桶的上边缘直径大于所述废水收集桶的直径，所述过滤桶上部边缘设有吊环，所述过滤桶通过吊环连接于起吊装置。
优选地，所述过滤桶的侧面为筛网的网孔直径为0.3-1cm。
优选地，所述起吊装置包括吊绳、转轴及旋转电机，所述旋转电机的输出轴连接于所述转轴，所述吊绳一端缠绕在所述转轴上，另一端连接于所述吊环。
优选地，所述过滤桶的底面高于所述废水收集桶的底面。
优选地，所述废水收集桶的高度为0.5-1.5m。
优选地，所述废水收集桶的直径为1-1.5m。
优选地，所述废水收集桶的侧面设有多个把手。
优选地，所述起吊装置中设有重力感应器。
优选地，所述过滤桶为低密度的耐腐蚀材质。
优选地，所述废水收集桶为耐腐蚀材质。
本发明的有益效果在于：将浸灰工序产生的废水注入过滤桶中，废水中的毛被和边皮被过滤桶过滤出来，液体通过筛网流到废水收集桶中，由废水收集桶底部的阀门排出至下一个处理工序;过滤出来的毛被和边皮收集起来集中处理。
本发明的其它特征和优点将在随后具体实施方式部分予以详细说明
