申请日2018.08.02
公开(公告)日2018.11.23
IPC分类号C02F3/34
摘要
本发明公开一种用于污水处理的微生物悬浮球，包括漂浮球和微生物载体，所述漂浮球和微生物载体之间通过连接绳连接，在所述连接绳上连接有若干条浮带，在所述微生物载体的内部设有一个可转动的填料球，还包括流通通道和输液口，所述连接绳的的内部为空腔，空腔为所述流通通道，在所述漂浮球的顶部开设有贯穿所述漂浮球的所述输液口，所述输液口的下端与流通通道的上端连接;在所述流通通道与浮带和微生物载体之间设有渗透孔，在所述流通通道的下端、填料球的上方设有滴孔。本发明可以定期向生物载体上输送营养液，保证载体长时间持续的保持良好的净化效果，延长载体的实用时间，避免频繁更换载体。
权利要求书

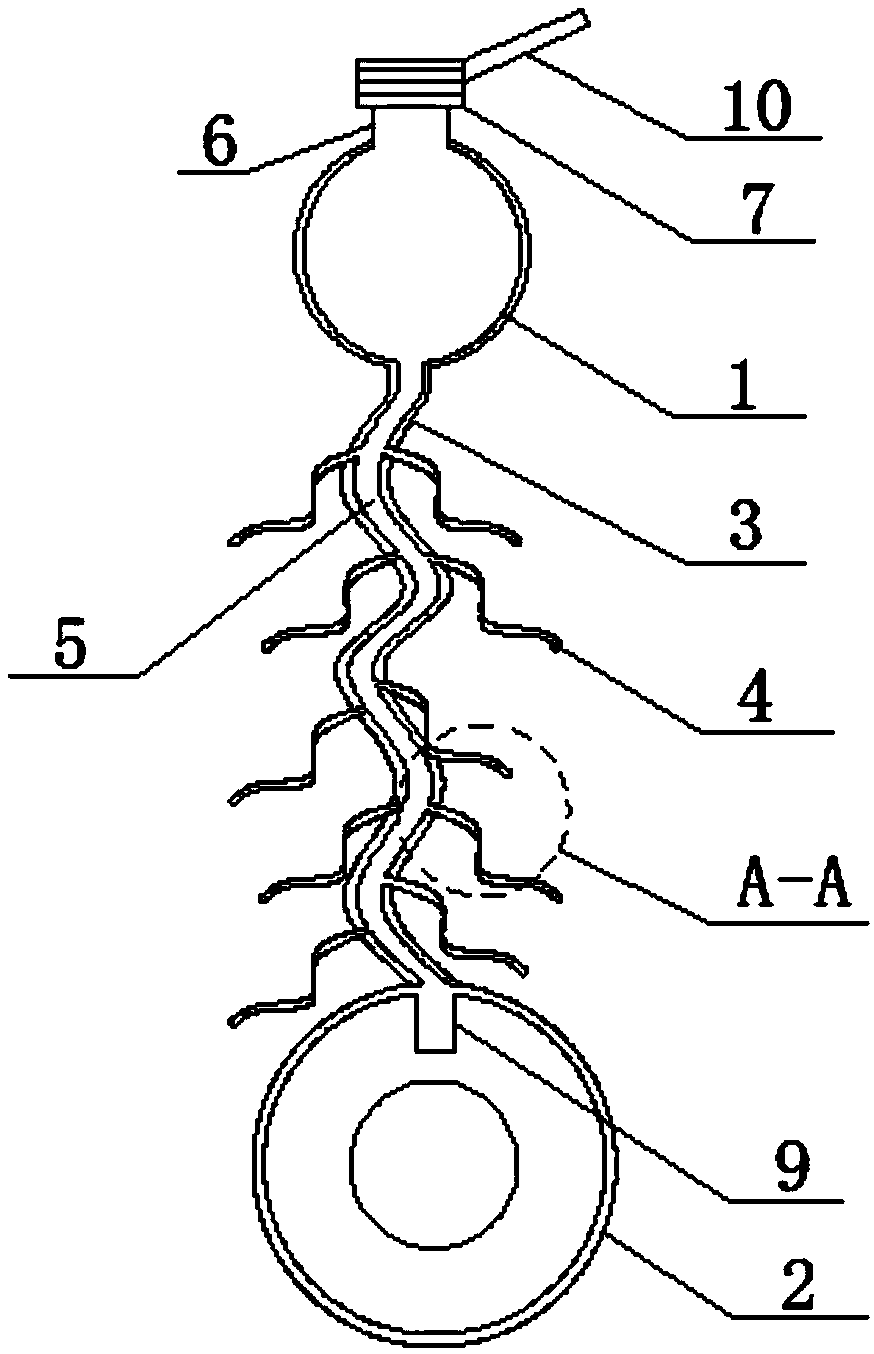

1.一种用于污水处理的微生物悬浮球，包括漂浮球(1)和微生物载体(2)，所述漂浮球(1)和微生物载体(2)之间通过连接绳(3)连接，在所述连接绳(3)上连接有若干条浮带(4)，在所述微生物载体(2)的内部设有一个可转动的填料球，其特征是：还包括流通通道(5)和输液口(6)，所述连接绳(3)的的内部为空腔，空腔为所述流通通道(5)，在所述漂浮球(1)的顶部开设有贯穿所述漂浮球(1)的所述输液口(6)，所述输液口(6)的下端与流通通道(5)的上端连接;在所述流通通道(4)与浮带(4)和微生物载体(2)之间设有渗透孔(8)，在所述流通通道(5)的下端、填料球的上方设有滴孔(9)。
2.根据权利要求1所述的一种用于污水处理的微生物悬浮球，其特征是：在所述输液口(5)的入液口端设有封口塞(7)。
3.根据权利要求1所述的一种用于污水处理的微生物悬浮球，其特征是：所述连接绳(3)为柔性塑料材质。
4.根据权利要求1所述的一种用于污水处理的微生物悬浮球，其特征是：所述漂浮球(1)的内部为空腔。
5.根据权利要求2所述的一种用于污水处理的微生物悬浮球，其特征是：在所述封口塞(7)上设有浮环(10)。
说明书
一种用于污水处理的微生物悬浮球
技术领域
本发明涉污水处理技术领域，具体为一种用于污水处理的微生物悬浮球。
背景技术
微生物载体它是一种经过处理的适合微生物生长的“床”，也就是一种新型生物载体。生态基一旦放置于水中，立即会吸附水中各种水生生物到其表面，随着时间的推移生态基表面会附着生长微生物和藻类，这些微生物和藻类对于富营养化水体起到生物过滤和生物转换的关键作用。附着在生态基上的微生物相非常丰富，主要由细菌、真菌、藻类、原生动物和后生动物等构成复杂的生态系统。在污水过滤净化过程中可以吸附污水中的油污、重金属等有害物质，现有的微生物载体在使用过程中无法向微生物提供一些必要的营养来源，导致微生物载体使用年限较短，针对上述问题，本方案提出了一种用于污水处理的微生物悬浮球。
发明内容
本发明所解决的技术问题在于提供一种用于污水处理的微生物悬浮球，通过定期向载体中输送补充营养液来延长载体的使用时间。
本发明所解决的技术问题采用以下技术方案来实现：一种用于污水处理的微生物悬浮球，包括漂浮球和微生物载体，所述漂浮球和微生物载体之间通过连接绳连接，在所述连接绳上连接有若干条浮带，在所述微生物载体的内部设有一个可转动的填料球，还包括流通通道和输液口，所述连接绳的的内部为空腔，空腔为所述流通通道，在所述漂浮球的顶部开设有贯穿所述漂浮球的所述输液口，所述输液口的下端与流通通道的上端连接;在所述流通通道与浮带和微生物载体之间设有渗透孔，在所述流通通道的下端、填料球的上方设有滴孔。
本发明中，在所述输液口的入液口端设有封口塞。
本发明中，所述连接绳为柔性塑料材质。
本发明中，所述漂浮球的内部为空腔。
本发明中，在所述封口塞上设有浮环。
本发明的有益效果：可以定期向生物载体上输送营养液，保证载体长时间持续的保持良好的净化效果，延长载体的实用时间，避免频繁更换载体。
