申请日2017.08.22
公开(公告)日2018.04.10
IPC分类号C02F11/00; B07B1/28; B01D53/18; B01D53/02
摘要
本实用新型公开了一种油田高效污泥回收设备，其结构包括罐体、输泥管、进泥斗、电机、输出轴、底板、出水管、电源接口、控制器、支撑臂、出泥管、主轴、螺旋叶片、出水口、振动电机、风机、吸气口、臭气处理装置等，本实用新型的一种油田高效污泥回收设备，通过设置风机于出泥管左侧，污泥排出时，由吸气口将臭气排入到臭气处理装置内，水与活性炭对臭气进行吸附，变成正常空气由左侧出气口排出，实现对臭气的处理，解决油田污泥气味臭，对环境与人带来影响，再设置振动电机、筛石网与进料斗的左侧与中部，在处理污泥之前进入到筛石网，振动电机作用下对污泥与石块进行筛分，实现对污泥回收的预处理，解决预处理技术不足，容易导致设备损坏。
权利要求书

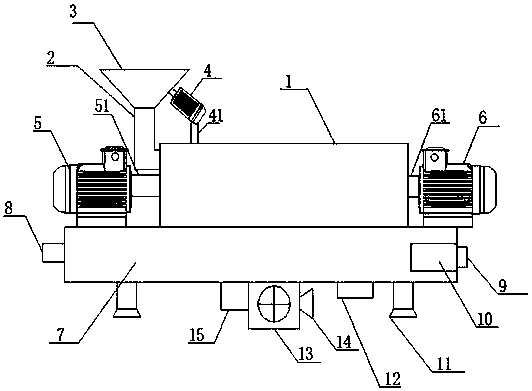

1.一种油田高效污泥回收设备，包括罐体(1)、输泥管(2)、进泥斗(3)、第一电机(5)、第一输出轴(51)、第二电机(6)、第二输出轴(61)、底板(7)、出水管(8)、电源接口(9)、控制器(10)、支撑臂(11)、出泥管(12)、主轴(16)、螺旋叶片(17)、出水口(18)、出泥口(19)，其特征在于：还包括振动电机(4)、支撑杆(41)、风机(13)、吸气口(14)、臭气处理装置(15)，所述罐体(1)左侧上端通过输泥管(2)与进泥斗(3)相连接，所述进泥斗(3)右侧与振动电机(4)焊接，所述振动电机(4)底部通过支撑杆(41)与罐体(1)相连接，所述罐体(1)右侧中部通过第一输出轴(51)与第一电机(5)转动连接，所述罐体(1)右侧通过第二输出轴(61)与第二电机(6)转动接，所述罐体(1)底部与底板(7)焊接，所述底板(7)左侧固定连接有出水管(8)，所述底板(7)右侧与电源接口(9)固定连接，所述底板(7)正表面右端与控制器(10)固定连接，所述底板(7)底部左右两端焊接有支撑臂(11)，所述支撑臂(11)左侧设置有出泥管(12)，并且出泥管(12)顶部与底板(7)相连接，所述底板(7)底部中端与风机(13)固定连接，所述风机(13)右侧设置有吸气口(14)，所述风机(13)左侧与臭气处理装置(15)相连接，所述罐体(1)内中部左右两端设置有主轴(16)，并且与主轴(16)固定连接，所述主轴(16)贯穿罐体(1)左侧与第一输出轴(51)相连接，所述主轴(16)贯穿罐体(1)右侧与第二输出轴(61)相连接，所述主轴(16)表面焊接有螺旋叶片(17)，所述罐体(1)内左下端设置有出水口(18)，并且出水口(18)左侧与出水管(8)贯通，所述罐体(1)下端设置有出泥口(19)，并且出泥口(19)底部与出泥管(12)贯通，所述进泥斗(3)内中部与筛石网(31)相连接，所述臭气处理装置(15)由块体(151)、活性炭(152)、进气口(153)、水槽(154)、出气口(155)组成，所述块体(151)内上端设置有活性炭(152)，所述块体(151)右侧设置有进气口(153)，所述块体(151)内底部设置有水 槽(154)，所述块体(151)左侧固定连接有出气口(155)，所述进气口(153)通过管道与风机(13)相连接，所述电源接口(9)、振动电机(4)、第一电机(5)、第二电机(6)、风机(13)均与控制器(10)电连接。
2.根据权利要求1所述的一种油田高效污泥回收设备，其特征在于：所述输泥管(2)与罐体(1)连接处内设置一层密封圈。
3.根据权利要求1所述的一种油田高效污泥回收设备，其特征在于：所述吸气口(14)内设置一层过滤网。
4.根据权利要求1所述的一种油田高效污泥回收设备，其特征在于：所述支撑臂(11)均设置两个。
5.根据权利要求1所述的一种油田高效污泥回收设备，其特征在于：所述筛石网(31)左右两侧设置有把手。
6.根据权利要求1所述的一种油田高效污泥回收设备，其特征在于：所述罐体(1)背面设置有仓门。
说明书
一种油田高效污泥回收设备
技术领域
本实用新型是一种油田高效污泥回收设备，属于污泥回收设备领域。
背景技术
油田高效污泥回收设备对污泥进行浓缩、调质、脱水、稳定、干化或焚烧等减量化、稳定化、无害化的加工过程，随着科学技术的飞速发展现在的油田高效污泥回收设备预处理技术不足，容易导致设备损坏，并且油田污泥气味臭，对环境与人带来影响。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种油田高效污泥回收设备，以解决现在的油田高效污泥回收设备预处理技术不足，容易导致设备损坏，并且油田污泥气味臭，对环境与人带来影响的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种油田高效污泥回收设备，包括罐体、输泥管、进泥斗、第一电机、第一输出轴、第二电机、第二输出轴、底板、出水管、电源接口、控制器、支撑臂、出泥管、主轴、螺旋叶片、出水口、出泥口、振动电机、支撑杆、风机、吸气口、臭气处理装置，所述罐体左侧上端通过输泥管与进泥斗相连接，所述进泥斗右侧与振动电机焊接，所述振动电机底部通过支撑杆与罐体相连接，所述罐体右侧中部通过第一输出轴与第一电机转动连接，所述罐体右侧通过第二输出轴与第二电机转动接，所述罐体底部与底板焊接，所述底板左侧固定连接有出水管，所述底板右侧与电源接口固定连接，所述底板正表面右端与控制器固定连接，所述底板底部左右两端焊接有支撑臂，所述支撑臂左侧设置有出泥管，并且出泥管顶部与底板相连接，所述底板底部中端与风机固定连接，所述风机右侧设置有有吸气口，所述风机左侧与臭气处理装置相连接，所述罐体内中部左右两端设置有主轴，并且与主轴固定连接，所述主轴贯穿罐体左侧与第一输出轴相连接，所述主轴贯穿罐体右侧与第二输出轴相连接，所述主轴表面焊接有螺旋叶片，所述罐体内左下端设置有出水口，并且出水口左侧与出水管贯通，所述罐体下端设置有出泥口，并且出泥口底部与出泥管贯通，所述进泥斗内中部与筛石网相连接，所述臭气处理装置由块体、活性炭、进气口、水槽、出气口组成，所述块体内上端设置有活性炭，所述块体右侧设置有进气口，所述块体内底部设置有水槽，所述块体左侧固定连接有出气口，所述进气口通过管道与风机相连接，所述电源接口、振动电机、第一电机、第二电机、风机均与控制器电连接。
进一步地，所述输泥管与罐体连接处内设置一层密封圈。
进一步地，所述吸气口内设置一层过滤网。
进一步地，所述支撑臂均设置两个。
进一步地，所述筛石网左右两侧设置有把手。
进一步地，所述罐体背面设置有仓门。
进一步地，所述振动电机采用YZD型号，功率高，耐久性强。
进一步地，所述风机采用600型号，噪声小，吸力大。
本实用新型的一种油田高效污泥回收设备，通过设置风机于出泥管左侧，污泥排出时，由吸气口将臭气排入到臭气处理装置内，水与活性炭对臭气进行吸附，变成正常空气由左侧出气口排出，实现对臭气的处理，解决了油田污泥气味臭，对环境与人带来影响，再设置振动电机、筛石网与进料斗的左侧与中部，在处理污泥之前进入到筛石网，振动电机作用下对污泥与石块进行筛分，实现对污泥回收的预处理，解决了现在的油田高效污泥回收设备预处理技术不足，容易导致设备损坏。
