申请日2018.08.02
公开(公告)日2018.11.06
IPC分类号B01F7/18; B01D29/05; B01F7/00; C02F1/00
摘要
本发明公开了一种污水搅拌净化器，包括一筒体，该筒体内设置有一带开口的容腔，在筒体左侧上端设有进水通道，该进水通道上连接有进水泵，在筒体的右侧下端设有出水通道，出水通道上连接有阀门，进水通道和出水通道分别与容腔相连通，在容腔的开口处设有一能够封堵或打开容腔开口的端盖，在端盖的上方设有一电机，且在容腔内还设有一搅拌轴，且搅拌轴贯穿端盖与所述电机的输出轴相连接，上滤盘、下滤盘、搅拌桨设于搅拌轴上，且上滤盘、下滤盘的圆心均位于搅拌轴的中心轴线上，上滤盘、下滤盘上均设有若干错流孔，搅拌桨位于上滤盘、下滤盘之间以及下滤盘的下方，在容腔内设有一过滤装置，其位于搅拌轴的下方。
权利要求书

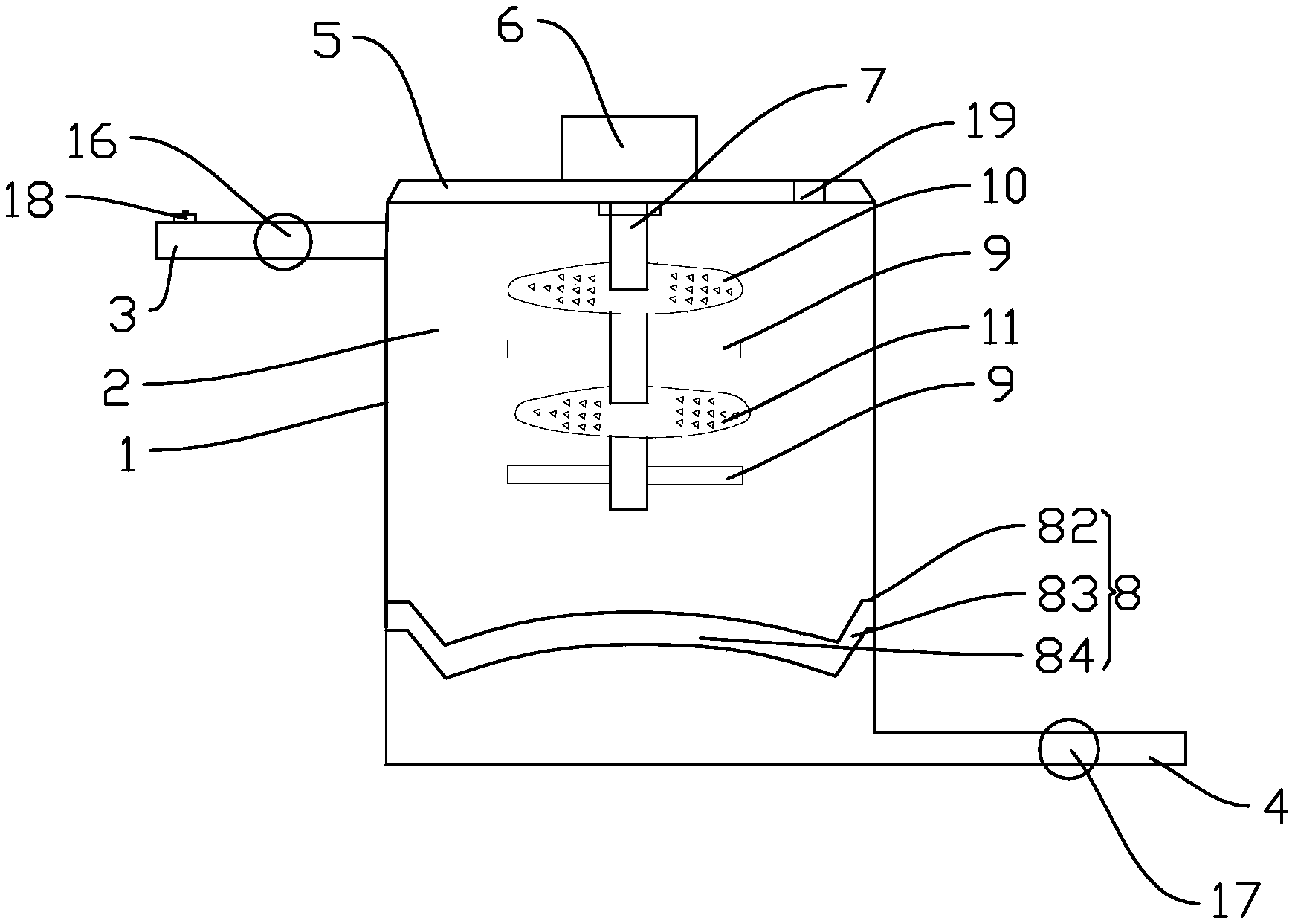

1.一种污水搅拌净化器，其特征在于，包括：
筒体(1)，所述筒体(1)内设置有一带开口的容腔(2);
进水通道(3)和出水通道(4)，所述进水通道(3)设置于所述筒体(1)的左侧上端，所述进水通道(3)上连接有进水泵(16)，所述出水通道(4)设置于所述筒体(1)的右侧下端，所述出水通道(4)上连接有阀门(17)，且所述进水通道(3)和出水通道(4)分别与所述容腔(2)相连通;
端盖(5)，所述端盖(5)用于封堵或打开所述容腔(2)的开口;
电机(6)，所述电机(6)设置于所述端盖(5)的上方;
搅拌轴(7)，所述搅拌轴(7)设置于所述容腔(2)内，且所述搅拌轴(7)贯穿端盖(5)与所述电机(6)的输出轴相连;
上滤盘(10)、下滤盘(11)、搅拌桨(9)，所述上滤盘(10)、下滤盘(11)的圆心均位于搅拌轴(7)的中心轴线上，所述上滤盘(10)、下滤盘(11)上均设有若干错流孔，搅拌桨(9)位于上滤盘(10)、下滤盘(11)之间以及下滤盘(11)的下方，搅拌桨(9)沿搅拌轴(7)的中心轴线以圆周方向等距布置;
过滤装置(8)，其位于搅拌轴(7)的下方,过滤装置(8)包括过滤支架(81)、固定块(82)以及弹性支架(83)，过滤支架(81)之间设有过滤网(84)，过滤支架(81)四周设有弹性支架(83)，过滤支架(81)通过弹性支架(83)与固定块(82)相连，容腔(2)内侧壁下半段设有与固定块(82)相对应的固定槽。
2.根据权利要求1所述的一种污水搅拌净化器，其特征在于：所述进水通道(3)上设置有用于调节水流量的调节阀(18)。
3.根据权利要求1所述的一种污水搅拌净化器，其特征在于：所述端盖(5)上设置有一用于观察所述容腔(2)内部的视窗口(19)。
4.根据权利要求1所述的一种污水搅拌净化器，其特征在于：所述电机(6)上连接有太阳能电池板。
说明书
一种污水搅拌净化器
技术领域
本发明属于污水处理技术领域，尤其涉及一种污水搅拌净化器。
背景技术
目前，污水处理是为使污水达到排水要求或再次使用的水质要求，对其进行净化的过程，污水处理被广泛应用于各个领域，在人们的日常生活中，水对保障人们的生活和生命都起到很重要的作用，人们必须节约用水，循环用水，因此污水处理净化器是一个重要的设备，但这些环保设备结构复杂，操作困难，为企业增加了额外的生产成本，有的企业避免增加生产成本，采取不对工业废水进行处理，废水直接排放，这种做法对环境污染造成很大的危害，也对企业的发展造成不良影响。
发明内容
为了解决上述问题，本发明的目的在于提供一种结构简单，使用方便，成本低，污水处理效果好的污水搅拌净化器。
本发明为解决其技术问题而采用的技术方案是：
一种污水搅拌净化器，包括：
筒体，所述筒体内设置有一带开口的容腔;
进水通道和出水通道，所述进水通道设置于所述筒体的左侧上端，所述进水通道上连接有进水泵，所述出水通道设置于所述筒体的右侧下端，所述出水通道上连接有阀门，且所述进水通道和出水通道分别与所述容腔相连通;
端盖，所述端盖用于封堵或打开所述容腔的开口;
电机，所述电机设置于所述端盖的上方;
搅拌轴，所述搅拌轴设置于所述容腔内，且所述搅拌轴贯穿端盖与所述电机的输出轴相连;
上滤盘、下滤盘、搅拌桨，所述上滤盘、下滤盘的圆心均位于搅拌轴的中心轴线上，所述上滤盘、下滤盘上均设有若干错流孔，搅拌桨位于上滤盘、下滤盘之间以及下滤盘的下方，搅拌桨沿搅拌轴的中心轴线以圆周方向等距布置;
过滤装置，其位于搅拌轴的下方,过滤装置包括过滤支架、固定块以及弹性支架，过滤支架之间设有过滤网，过滤支架四周设有弹性支架，过滤支架通过弹性支架与固定块相连，容腔内侧壁下半段设有与固定块相对应的固定槽。
优选地，所述进水通道上设置有用于调节水流量的调节阀。
优选地，所述端盖上设置有一用于观察所述容腔内部的视窗口。
优选地，所述电机上连接有太阳能电池板。
本发明的有益效果：
1，本技术方案在搅拌轴上设置上滤盘、下滤盘、搅拌桨，通过上滤盘和下滤盘配合搅拌桨对污水进行上下错流式地搅拌，提高了搅拌效率，搅拌均化效果明显，有利于污水后期过滤效果;
2，过滤装置可以对搅拌后的污水进行过滤，而且本技术方案设置的过滤网属于可拆卸的过滤网，可以随时将过滤网拆卸下来，并进行清洗以及更换，从而有效提高了过滤网的清洗效率。
