申请日2018.08.03
公开(公告)日2018.12.14
IPC分类号C02F11/12; C02F11/14; C02F1/00; C05F3/06; C05F3/04
摘要

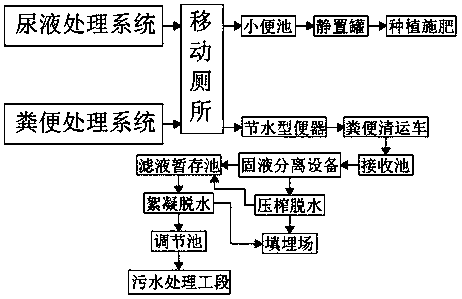

本发明公开了一种移动厕所污水处理系统及其方法，包括尿液处理系统以及粪便处理系统，所述尿液处理系统包括通过管道与小便池相接通的静置罐，所述静置罐中的输出液用于种植施肥，所述粪便处理系统包括移动厕所的节水型便器以及通过粪便清运车辆将从节水型便器流入到混合池的粪便转运至接收池，所述粪便污水经固液分离设备分离后上清液进入滤液暂存池，所述滤液暂存池的上清液经絮凝脱水后的固渣进入填埋场无害化处理，所述固液分离设备分离后的残渣进入粪便压榨脱水机脱水后的固渣进入填埋场进行无害化处理。本发明处理工艺简单，输出液肥和粪肥，用于种植施肥，能够做到粪尿资源化利用。
权利要求书
1.一种移动厕所污水处理系统，包括尿液处理系统以及粪便处理系统，其特征在于：所述尿液处理系统包括移动厕所的小便池以及通过管道与小便池相接通的静置罐，所述静置罐中的输出液用于果树、操场以及园林等种植施肥，所述粪便处理系统包括移动厕所的节水型便器以及通过粪便清运车辆将从节水型便器流入到混合池的粪便转运至接收池，所述粪便污水通过管道自流进入固液分离设备，经固液分离设备分离后上清液进入滤液暂存池，所述滤液暂存池的上清液经絮凝脱水后的固渣进入填埋场无害化处理，絮凝脱水后的上清液进入调节池调节后进入生活污水处理工段，所述固液分离设备分离后的残渣进入粪便压榨脱水机对固体废弃物进行压榨脱水，经粪便压榨脱水机脱水后的滤液进入滤液暂存池，且经粪便压榨脱水机脱水后固渣进入填埋场进行无害化处理。
2.根据权利要求1所述的一种移动厕所污水处理系统，其特征在于：所述接收池中设有粗格栅，粪便收集过程中，来自于移动厕所或公用厕所化粪池的粪渣，成份十分复杂，有大块的砖瓦、大尺寸竹木料、整条的破衣物、砂石等，若粪便直接进入粪便处理系统，会导致一体化分离装置中细格栅机械破损，严重时会导致细格栅不能正常工作，接收池中设计粗格栅，进行预拦截，有效保护后续分离装置中的细格栅机。
3.根据权利要求3所述的一种移动厕所污水处理系统，其特征在于：所述粗格栅为回转式格栅，且粗格栅的栅距为20mm。
4.根据权利要求1所述的一种移动厕所污水处理系统，其特征在于：所述滤液暂存池的上清液是经过固液分离设备后的上清液，含有一定量的固体悬浮物，为降低后段水处理系统负荷以及确保水处理工段管道及设备的正常运行，需要絮凝脱水系统将上清液中的SS去除。
5.根据权利要求1所述的一种移动厕所污水处理系统，其特征在于：所述滤液暂存池的上清液通过离心泵进入絮凝脱水池。
6.根据权利要求1所述的一种移动厕所污水处理系统，其特征在于：所述固液分离设备为粪便污水固液分离器。
7.一种权利要求1所述的移动厕所污水处理方法，其特征在于，包括以下内容：对粪尿进行分集化处理，一种是将移动厕所小便池的输出液在静置罐的作用下静置后，输出液直接用于果树、操场以及园林等种植施肥，另一种是将移动厕所的节水型便器内的粪便采用粪便接收池过渡，利用粪便清运车辆将粪便污水卸入接收池中，然后粪便污水通过管道自流进入固液分离设备，对粪便进行分离处理，分离出来的粪渣通过进一步加工可得到固态有机肥和液态有机肥或者直接进行粪渣脱水后填埋，粪液则经过脱水调节后，进入生活污水处理工段，进行水处理工艺后达标排放。
说明书
移动厕所污水处理系统及其方法
技术领域
本发明属于污水处理技术领域，具体涉及一种移动厕所污水处理系统及其方法。
背景技术
随着我国城市的不断发展，城镇化率的不断提高，人民生活质量的不断改善，城市的粪便量越来越大，粪便中所含的高浓度有机质和恶臭及致病菌的污染隐患日趋显现。因此，如何无害化处理粪便，是保护环境，防止自然水体污染，保证城市可持续发展和绿色发展的有待解决的问题。
城市粪便是来源于城市内移动厕所、环卫公厕、各大中型生产企业厂区公厕化粪池，以及各社会楼宇化粪池等清运的物料，是一种有机污染负荷高、物料成分极为复杂的污染物，主要特点表现为有机物及氨氮浓度高，碳氮比适中，泥沙、塑料、纤维织物等垃圾较多，同时粪便中有大量的致病菌、虫卵等。
为此，我们提出一种移动厕所污水处理系统及其方法来解决上述问题。
发明内容
本发明的目的在于提供一种移动厕所污水处理系统及其方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种移动厕所污水处理系统，包括尿液处理系统以及粪便处理系统，所述尿液处理系统包括移动厕所的小便池以及通过管道与小便池相接通的静置罐，所述静置罐中的输出液用于果树、操场以及园林等种植施肥，所述粪便处理系统包括移动厕所的节水型便器以及通过粪便清运车辆将从节水型便器流入到混合池的粪便转运至接收池，所述粪便污水通过管道自流进入固液分离设备，经固液分离设备分离后上清液进入滤液暂存池，所述滤液暂存池的上清液经絮凝脱水后的固渣进入填埋场无害化处理，絮凝脱水后的上清液进入调节池调节后进入生活污水处理工段，所述固液分离设备分离后的残渣进入粪便压榨脱水机对固体废弃物进行压榨脱水，经粪便压榨脱水机脱水后的滤液进入滤液暂存池，且经粪便压榨脱水机脱水后固渣进入填埋场进行无害化处理。
优选的，所述接收池中设有粗格栅，粪便收集过程中，来自于移动厕所或公用厕所化粪池的粪渣，成份十分复杂，有大块的砖瓦、大尺寸竹木料、整条的破衣物、砂石等，若粪便直接进入粪便处理系统，会导致一体化分离装置中细格栅机械破损，严重时会导致细格栅不能正常工作，接收池中设计粗格栅，进行预拦截，有效保护后续分离装置中的细格栅机。
优选的，所述粗格栅为回转式格栅，且粗格栅的栅距为20mm。
优选的，所述滤液暂存池的上清液是经过固液分离设备后的上清液，含有一定量的固体悬浮物，为降低后段水处理系统负荷以及确保水处理工段管道及设备的正常运行，需要絮凝脱水系统将上清液中的SS去除。
优选的，所述滤液暂存池的上清液通过离心泵进入絮凝脱水池。
优选的，所述固液分离设备为粪便污水固液分离器。
一种移动厕所污水处理方法，包括以下内容：对粪尿进行分集化处理，一种是将移动厕所小便池的输出液在静置罐的作用下静置后，输出液直接用于果树、操场以及园林等种植施肥，另一种是将移动厕所的节水型便器内的粪便采用粪便接收池过渡，利用粪便清运车辆将粪便污水卸入接收池中，然后粪便污水通过管道自流进入固液分离设备，对粪便进行分离处理，分离出来的粪渣通过进一步加工可得到固态有机肥和液态有机肥或者直接进行粪渣脱水后填埋，粪液则经过脱水调节后，进入生活污水处理工段，进行水处理工艺后达标排放。
本发明的技术效果和优点：该移动厕所污水处理系统及其方法，采用机械格栅加上絮凝脱水方式进行粪便的预处理，对粪尿进行分集化处理，一种是将移动厕所小便池的输出液在静置罐的作用下静置后，输出液直接用于果树、操场以及园林等种植施肥，另一种是将移动厕所的节水型便器内的粪便采用粪便接收池过渡，利用粪便清运车辆将粪便污水卸入接收池中，然后粪便污水通过管道自流进入固液分离设备，对粪便进行分离处理，分离出来的粪渣通过进一步加工可得到固态有机肥和液态有机肥或者直接进行粪渣脱水后填埋，粪液则经过脱水调节后，进入生活污水处理工段，进行水处理工艺后达标排放，处理工艺简单，输出液肥和粪肥，用于果树、草场、园林绿化，能够做到粪尿资源化利用，做到无害化处理，且处理效果好。
