申请日2017.08.23
公开(公告)日2018.05.08
IPC分类号H05K7/20; H05K5/02
摘要
本实用新型公开了一种工业污水处理用供水设备，包括柜门和柜体，所述柜门活动连接在柜体的正面，所述柜体的顶部固定连接有散热箱，所述柜体的顶部设置有挡雨板，所述柜体上靠近其底部的侧面固定连接有电机，所述柜体的底部固定连接有支撑柱，所述支撑柱上靠近其底部的表面活动连接有套环，所述套环的底部固定连接有套筒，支撑柱上靠近其底部的表面与套筒的内壁活动连接。本实用新型通过上述等结构之间的配合使用，解决了供水设备末端的电控柜散热效果不好，长期使用对内部的电器元件损伤较大的问题，实现了电控柜内的散热效果更好，空气流通更顺畅，有效的降低了柜体内的温度。
权利要求书

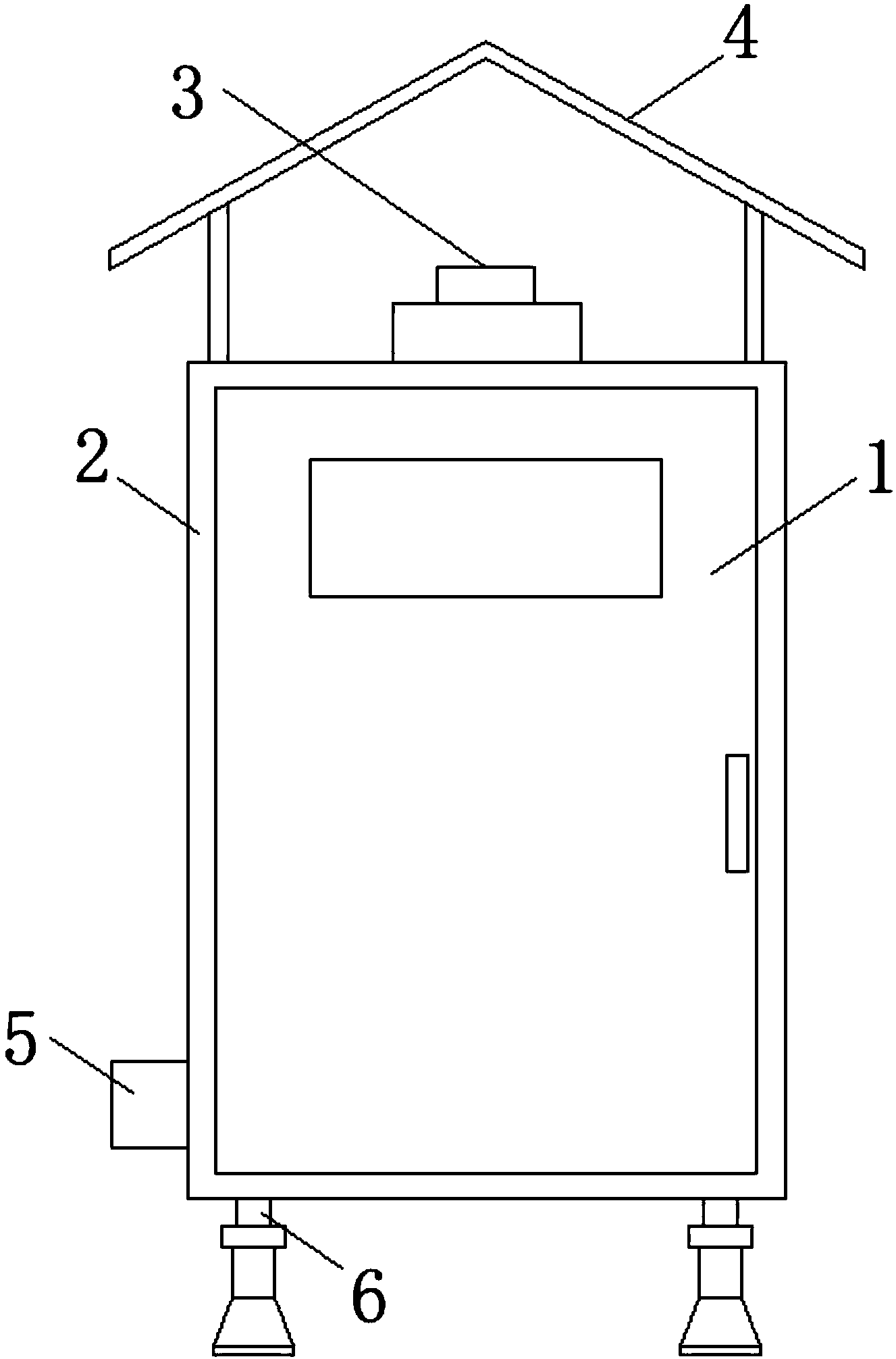

1.一种工业污水处理用供水设备，包括柜门(1)和柜体(2)，所述柜门(1)活动连接在柜体(2)的正面，其特征在于：所述柜体(2)的顶部固定连接有散热箱(3)，所述柜体(2)的顶部设置有挡雨板(4)，所述柜体(2)上靠近其底部的侧面固定连接有电机(5)，所述柜体(2)的底部固定连接有支撑柱(6)，所述支撑柱(6)上靠近其底部的表面活动连接有套环(7)，所述套环(7)的底部固定连接有套筒(8)，支撑柱(6)上靠近其底部的表面与套筒(8)的内壁活动连接，所述支撑柱(6)的底部固定连接有缓冲弹簧(9)，所述缓冲弹簧(9)的底部固定连接有圆形底座(10)，套筒(8)的底部与圆形底座(10)的顶部固定连接，所述柜体(2)腔内的底部设置有传动装置(11)，所述传动装置(11)的顶部活动连接有转轴一(12)，所述转轴一(12)上靠近其顶部的表面固定连接有扇叶(13);
所述传动装置(11)包括框架(14)和转轴二(15)，框架(14)的顶部开设有通孔，转轴一(12)通过框架(14)的通孔与框架(14)活动连接，柜体(2)的侧面开设有通孔，转轴二(15)通过柜体(2)的通孔与柜体(2)活动连接，转轴二(15)的一端通过柜体(2)的通孔与电机(5)的侧面活动连接，所述转轴二(15)上靠近其另一端的表面固定连接有锥形轮一(16)，所述转轴二(15)上靠近其另一端的表面活动连接有轴承座(17)，所述转轴二(15)的另一端与锥形轮一(16)的侧面固定连接，所述锥形轮一(16)的顶部啮合有锥形轮二(18)，锥形轮二(18)的顶部与转轴一(12)的底部固定连接，所述轴承座(17)的顶部固定连接有连接杆(19)，连接杆(19)的顶部与框架(14)的底部固定连接。
2.根据权利要求1所述的一种工业污水处理用供水设备，其特征在于：所述柜体(2)的侧面开设有百叶窗(20)，且百叶窗(20)的数量为两个，两个百叶窗(20)以柜体(2)的纵向中线为轴线对称分布在柜体(2)的两侧。
3.根据权利要求1所述的一种工业污水处理用供水设备，其特征在于：所述散热箱(3)的内部为空腔，散热箱(3)的顶部开设有散热孔且散热箱(3)的侧面开设有散热缝。
4.根据权利要求1所述的一种工业污水 处理用供水设备，其特征在于：所述圆形底座(10)的底部设置有减震垫，且减震垫的直径与圆形底座(10)的底部相适配。
5.根据权利要求1所述的一种工业污水处理用供水设备，其特征在于：所述框架(14)通孔的内壁固定连接有轴承，且轴承的内壁与转轴一(12)的外壁固定连接。
6.根据权利要求1所述的一种工业污水处理用供水设备，其特征在于：所述转轴二(15)上靠近其一端的表面固定连接有轴承，且轴承的外壁与柜体(2)通孔的内壁固定连接。
说明书
一种工业污水处理用供水设备
技术领域
本实用新型涉及供水设备技术领域，具体为一种工业污水处理用供水设备。
背景技术
工业污水处理装置经过多级处理后，使水中的各类物质达标，然后将污水直接排放，形成大量资源浪费。随着现代社会的发展，许多工业污水处理后通过处理装置末端的供水设备进行输送，实现了水资源反复的利用，节约经济，降低成本，中国专利(公告号：CN204326170U)公开了一种双向补偿式全密闭无负压供水设备，包括与市政管网连通的进水管路和与用户管道联通的出水管路，所述进水管路与出水管路之间连通有用于对管路中的水进行双向补偿的稳流补偿器，该实用新型能够实时高效的无负压调节，可确保管网不产生负压;全密闭运行，水质不与空气接触彻底杜绝了二次污染;并且满足行业标准、节能、稳压、安全卫士的基础上增加了流量控制系统，并采用电磁流量系统控制设备末端的出水压力，设备通过检查用户用水量的大小而自动调节压力，并设有远程监控系统。但是该供水设备末端的电控柜散热效果不好，长期使用对内部的电器元件损伤较大。
实用新型内容
本实用新型的目的在于提供一种工业污水处理用供水设备，具备了电控柜内的散热效果更好，空气流通更顺畅，有效的降低了柜体内温度的优点，解决了供水设备末端的电控柜散热效果不好，长期使用对内部的电器元件损伤较大的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业污水处理用供水设备，包括柜门和柜体，所述柜门活动连接在柜体的正面，所述柜体的顶部固定连接有散热箱，所述柜体的顶部设置有挡雨板，所述柜体上靠近其底部的侧面固定连接有电机，所述柜体的底部固定连接有支撑柱，所述支撑柱上靠近其底部的表面活动连接有套环，所述套环的底部固定连接有套筒，支撑柱上靠近其底部的表面与套筒的内壁活动连接，所述支撑柱的底部固定连接有缓冲弹簧，所述缓冲弹簧的底部固定连接有圆形底座，套筒的底部与圆形底座的顶部固定连接，所述柜体腔内的底部设置有传动装置，所述传动装置的顶部活动连接有转轴一，所述转轴一上靠近其顶部的表面固定连接有扇叶。
所述传动装置包括框架和转轴二，框架的顶部开设有通孔，转轴一通过框架的通孔与框架活动连接，柜体的侧面开设有通孔，转轴二通过柜体的通孔与柜体活动连接，转轴二的一端通过柜体的通孔与电机的侧面活动连接，所述转轴二上靠近其另一端的表面固定连接有锥形轮一，所述转轴二上靠近其另一端的表面活动连接有轴承座，所述转轴二的另一端与锥形轮一的侧面固定连接，所述锥形轮一的顶部啮合有锥形轮二，锥形轮二的顶部与转轴一的底部固定连接，所述轴承座的顶部固定连接有连接杆，连接杆的顶部与框架的底部固定连接。
优选的，所述柜体的侧面开设有百叶窗，且百叶窗的数量为两个，两个百叶窗以柜体的纵向中线为轴线对称分布在柜体的两侧。
优选的，所述散热箱的内部为空腔，散热箱的顶部开设有散热孔且散热箱的侧面开设有散热缝。
优选的，所述圆形底座的底部设置有减震垫，且减震垫的直径与圆形底座的底部相适配。
优选的，所述框架通孔的内壁固定连接有轴承，且轴承的内壁与转轴一的外壁固定连接。
优选的，所述转轴二上靠近其一端的表面固定连接有轴承，且轴承的外壁与柜体通孔的内壁固定连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置挡雨板、支撑柱、套环、套筒、缓冲弹簧和圆形底座，挡雨板用于遮挡雨水，若是电控柜设置在房间内，则可以将挡雨板拆除，支撑柱压缩缓冲弹簧对顶部的电控柜进行缓冲降噪，套环用于稳固支撑柱，防止其脱离套筒，套筒是缓冲弹簧的载体，也使缓冲作用的场所，圆形底座的设置使其与地面的接触面积变大，有助于提高稳定性，圆形底座的底部设置有减震垫，进一步提高了缓冲的效果，使整体的缓冲效果更好。
2、本实用新型通过设置电机、散热箱、转轴一、扇叶、框架、转轴二、锥形轮一、轴承座、锥形轮二、连接杆和百叶窗，散热箱的内部为空腔，且柜体腔内的顶部与空腔相连，电机的转动带动转轴二和锥形轮一的转动，锥形轮一与锥形轮二啮合，锥形轮二随之发生转动，转轴二与锥形轮二固定连接，转轴二发生了自转，从而带动了顶部扇叶的旋转，使柜体内的空气快速流动，配合散热箱和百叶窗的使用，实现了电控柜内的空气快速流通，散热效果更好。
综上所述，通过上述等结构之间的配合使用，解决了供水设备末端的电控柜散热效果不好，长期使用对内部的电器元件损伤较大的问题，实现了电控柜内的散热效果更好，空气流通更顺畅，有效的降低了柜体内的温度。
