申请日2017.08.24
公开(公告)日2018.05.01
IPC分类号G05B19/418
摘要

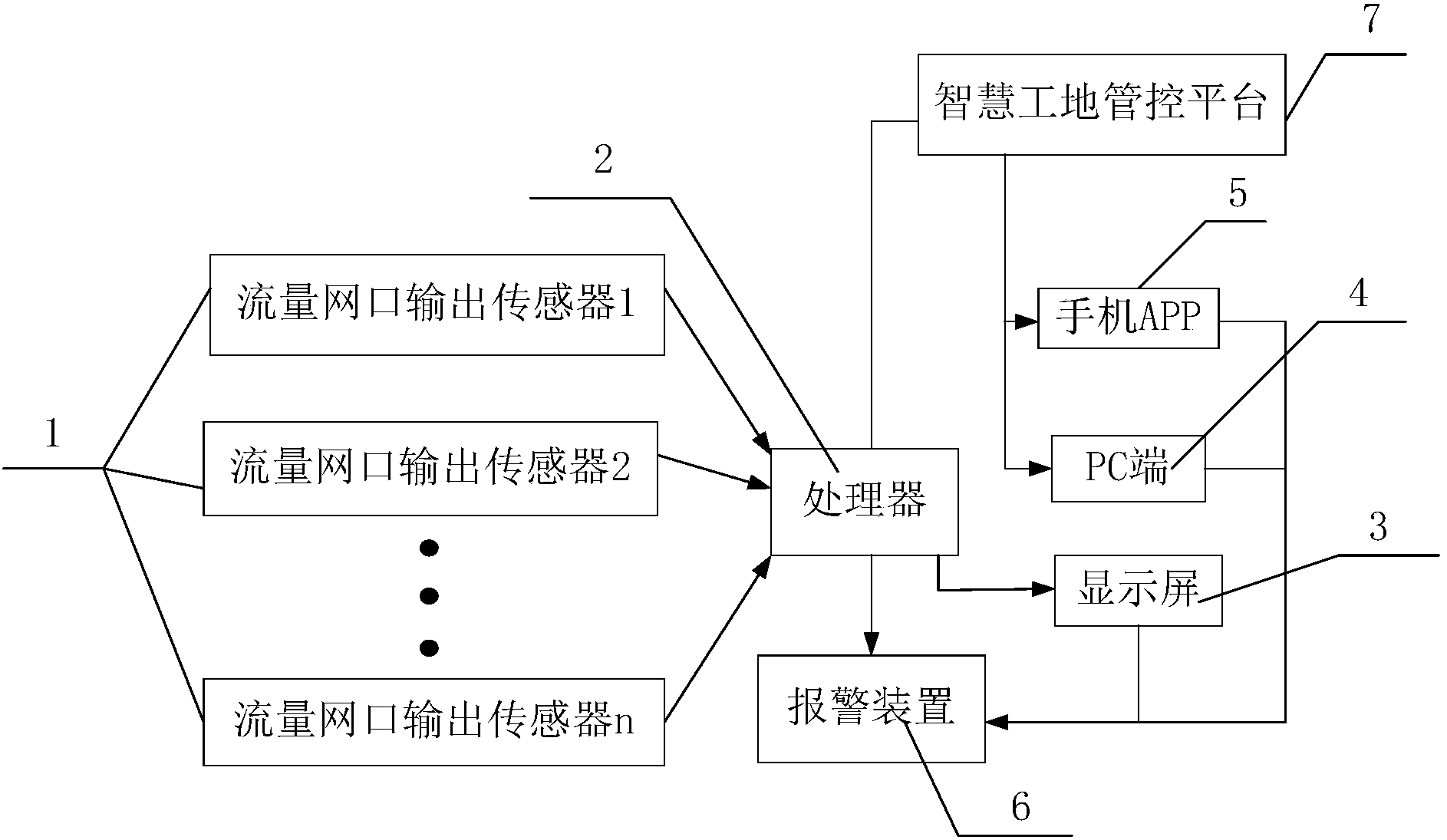

一种智慧工地管控平台的污水排放监测系统，用于监测工地的污水排放情况，包括设置于各个污水排放口的流量网口输出传感器、处理器和显示屏，每个流量网口输出传感器均标有不同编号，并且每个流量网口输出传感器上均设有定位系统;处理器包括数据接收模块和数据发射模块，数据接收模块用于自动识别流量网口输出传感器的编号并接收其感应的数据;显示屏与数据发射模块通过无线连接，用于显示各个污水排放口的污水排放量，以及接收处理器的故障反馈信息并显示;处理器通过有线或无线与智慧工地管控平台的服务器连接，受PC端和手机APP的远程监控。本实用新型能够无线监测各个施工部门的污水排放情况，还可以通过PC端和手机APP实时远程监控。
权利要求书
1.一种智慧工地管控平台的污水排放监测系统，用于监测工地的污水排放情况，其特征在于，包括设置于各个污水排放口的流量网口输出传感器、处理器和显示屏，其中，
每个所述流量网口输出传感器均标有不同编号，并且每个所述流量网口输出传感器上均设有定位系统;
所述处理器包括数据接收模块和数据发射模块，所述数据接收模块用于自动识别所述流量网口输出传感器的编号并接收其感应的数据;
所述显示屏与所述数据发射模块通过无线连接，用于显示各个污水排放口的污水排放量，以及接收所述处理器的故障反馈信息并显示;并且
所述处理器通过有线或无线与智慧工地管控平台的服务器连接，受PC端和手机APP的远程监控。
2.如权利要求1所述的智慧工地管控平台的污水排放监测系统，其特征在于，所述处理器包括数据处理模块，用于汇总整个工地上全部所述流量网口输出传感器传来的数据，并与设定的标准值比较。
3.如权利要求2所述的智慧工地管控平台的污水排放监测系统，其特征在于，所述数据发射模块，用于将所述数据处理模块汇总的数据发射到所述显示屏和所述智慧工地管控平台。
4.如权利要求1所述的智慧工地管控平台的污水 排放监测系统，其特征在于，所述处理器包括无线通讯模块，用于连接无线路由器和无线路由器，以同时与多个所述流量网口输出传感器进行数据交互，来测定多个污水排放口的污水排放量和总排放量，以及用于传输多个污水排放口的污水排放量和总排放量至所述显示屏进行显示。
5.如权利要求2所述的智慧工地管控平台的污水排放监测系统，其特征在于，所述智慧工地管控平台的污水排放监测系统包括报警装置，
所述报警装置与所述处理器通过无线连接，用于当所述数据处理模块汇总的污水排放量大于标准值时发出警报。
6.如权利要求5所述的智慧工地管控平台的污水排放监测系统，其特征在于，所述报警装置通过无线数据连接，受所述显示屏、PC端和手机APP远程控制。
7.如权利要求1所述的智慧工地管控平台的污水排放监测系统，其特征在于，所述显示屏为触摸屏。
8.如权利要求1所述的智慧工地管控平台的污水排放监测系统，其特征在于，所述处理器无线连接多个分机显示屏，所述分机显示屏用于显示特定编号的所述流量网口输出传感器感应的数据，并且每个所述分机显示屏设置于对应编号的污水排放口的施工部门。
9.如权利要求1所述的智慧工地管控平台的污水排放监测系统，其特征在于，所述智慧工地管理平台，用于接收并存储所述污水排放监测系统发送的所述流量网口输出传感器感应的数据，以及将接收到的污水排放数据汇总并生成对应的数据表格单元和数据曲线图。
10.如权利要求9所述的智慧工地管控平台的污水排放监测系统，其特征在于，所述智慧工地管控平台的云端管理平台与所述处理器无线连接，用于接收并存储所述智慧工地管理平台的数据表格单元和数据曲线图。
说明书
智慧工地管控平台的污水排放监测系统
技术领域
本实用新型涉及一种污水排放监测系统。
背景技术
现代工程项目正在朝着大型化、规模化、现代化的方向发展，工地污水则是伴随当下经济发展的必然产物，但是工地污水具有分散、量大的特点，因此很难对其进行适当的监测并处理。
因此，开发出具备适合工地本身特点的监测装置，对于我国工地污水治理，保护环境健康具有重要的意义。
实用新型内容
本实用新型之目的是提供一种智慧工地管控平台的污水排放监测系统，其能够无线监测工地上各个施工部的污水排放情况，并且能够通过PC端和手机APP实时远程监控。
本实用新型提供一种智慧工地管控平台的污水排放监测系统，用于监测工地的污水排放情况，包括设置于各个污水排放口的流量网口输出传感器、处理器和显示屏，其中，每个所述流量网口输出传感器均标有不同编号，并且每个所述流量网口输出传感器上均设有定位系统;所述处理器包括数据接收模块和数据发射模块，所述数据接收模块用于自动识别所述流量网口输出传感器的编号并接收其感应的数据;所述显示屏与所述数据发射模块通过无线连接，用于显示各个污水排放口的污水排放量，以及接收所述处理器的故障反馈信息并显示;处理器通过有线或无线与智慧工地管控平台的服务器连接，受PC端和手机APP的远程监控。
作为优选方式，所述处理器包括数据处理模块，用于汇总整个工地上全部所述流量网口输出传感器传来的数据，并与设定的标准值比较。
作为优选方式，所述数据发射模块，用于将所述数据处理模块汇总的数据发射到所述显示屏和所述智慧工地管控平台。
作为优选方式，所述处理器包括无线通讯模块，用于连接无线路由器和无线路由器，以同时与多个所述流量网口输出传感器进行数据交互，来测定多个污水排放口的污水排放量和总排放量，以及用于传输多个污水排放口的污水排放量和总排放量至所述显示屏进行显示。
作为优选方式，所述智慧工地管控平台的污水排放监测系统包括报警装置，
所述报警装置与所述处理器通过无线连接，用于当所述数据处理模块汇总的污水排放量大于标准值时发出警报。
作为优选方式，所述报警装置通过无线数据连接，受所述显示屏、PC端和手机APP远程控制。
作为优选方式，所述显示屏为触摸屏。
作为优选方式，所述处理器无线连接多个分机显示屏，所述分机显示屏用于显示特定编号的所述流量网口输出传感器感应的数据，并且每个所述分机显示屏设置于对应编号的污水排放口的施工部门。
作为优选方式，所述智慧工地管理平台，用于接收并存储所述污水排放监测系统发送的所述流量网口输出传感器感应的数据，以及将接收到的污水排放数据汇总并生成对应的数据表格单元和数据曲线图。
作为优选方式，所述智慧工地管控平台的云端管理平台与所述处理器无线连接，用于接收并存储所述智慧工地管理平台的数据表格单元和数据曲线图。
本实用新型的智慧工地管控平台的污水排放监测系统具有如下有益效果：
1、本实用新型的智慧工地管控平台的污水排放监测系统的各个部件之间采用无线连接，从而减少了工地的布线。
2、本实用新型采用带有编号和定位系统的流量网口输出传感器，有利于快速、准确定位污水排放量超标的施工部门。
3、本实用新型的智慧工地管控平台的污水排放监测系统能够通过显示屏和PC端、手机APP双重监控，从而当智慧工地管理平台出现问题是，依然可以通过显示屏来查看污水排放情况。
4、本实用新型的智慧工地管控平台的污水排放监测系统设有报警装置，当污水排放量超标时该报警装置自动触发，以提醒工作人员;当污水排放量即将超标时可以通过智慧工地管控平台利用手机和PC端手动触发报警装置，提前提醒工作人员注意。
5、本实用新型的智慧工地管控平台的污水排放监测系统的处理器可以单独输出每个流量网口输出传感器感应的数据，也可以将整个工地上全部流量网口输出传感器感应的数据进行汇总并输出，一方面可以实现对工地污水排放情况的分区监测，另一方面可以实现对整个工地污水排放情况的全局掌控。
