申请日2018.08.04
公开(公告)日2018.11.27
IPC分类号C02F9/14
摘要
本发明公开了一种环保型工业废水净化装置，属于废水净化领域。一种环保型工业废水净化装置，包括过滤池，所述的过滤池连接金属吸附池，金属吸附池连接消毒池，消毒池连接人工湿地层，所述的过滤池，金属吸附池，消毒池和人工湿地层顺序为从上到下，每一层之间可拆卸连接，所述的人工湿地层底端连接出水管，每一层的底部都设置有过滤膜;工业废水经过过滤去除污水中的较大的杂质，然后经过金属吸附，将工业污水中的金属吸附除去，可以将金属进行再利用，然后污水再经过消毒和经过人工湿地后进行再利用。
权利要求书

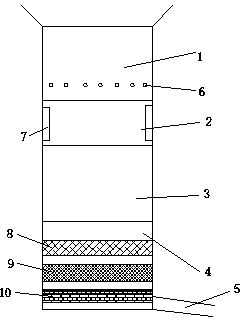

1.一种环保型工业废水净化装置，其特征在于：包括过滤池(1)，所述的过滤池(1)连接金属吸附池(2)，金属吸附池(2)连接消毒池(3)，消毒池连接人工湿地层(4)，所述的过滤池(1)，金属吸附池(2)，消毒池(3)和人工湿地层(4)顺序为从上到下，每一层之间可拆卸连接，所述的人工湿地层(4)底端连接出水管(5)，每一层的底部都设置有过滤膜;
所述的人工湿地层(4)从上到下依次为粗石层(8)、细石层(9)和活性炭吸附层(10);
所述的过滤池(1)截面为方形，所述的过滤池顶部设置有过滤板(11)，所述的过滤板(11)下方紧贴设置有旋转刀片(12)，所述的旋转刀片连接电机(13)，所述的电机(13)连接支撑架一端，支撑架另一端固定在过滤池(1)内壁，所述的电机(13)下方还连接有电动转动挡板(14)，所述的电动转动挡板(14)定时进行一次反向转动，所述的所述的电动转动挡板(14)较低的一端的过滤池(1)内壁设置有杂物出口(15)。
2.根据权利要求1所述的一种环保型工业废水净化装置，其特征在于：所述的过滤池(1)底部设置有水蒸气入口(6)。
3.根据权利要求1所述的一种环保型工业废水净化装置，其特征在于：所述的金属吸附池(2)内壁设置有磁铁层(7)，所述的磁铁层(7)为交流电磁铁。
4.根据权利要求1所述的一种环保型工业废水净化装置，其特征在于：所述的过滤板(11)包括本体(16)、边框(17)和过滤板槽(18)，所述的本体(16)可进行拉伸收缩，所述的边框(17)的一端设置有过滤板槽(18)，所述的本体(16)隐藏在过滤板槽(18)内。
说明书
一种环保型工业废水净化装置
技术领域
本发明涉及废水净化领域，更具体地说，涉及一种环保型工业废水净化装置。
背景技术
工业废水，指工艺生产过程中排出的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，是造成环境污染，特别是水污染的重要原因。工业废水的处理虽然早在19世纪末已经开始，但由于许多工业废水成分复杂，性质多变，仍有一些技术问题没有完全解决。大多数企业都有污水处理厂，但仅限于将生产废水和生活污水处理达标后直接排放，只有少数企业能做到废水处理回用，但回用率不高，造成了水资源的严重浪费。因此，将工业企业的污、废水处理回用，特别是回用于生产过程，是大有潜力可挖的。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种环保型工业废水净化装置，包括过滤池，所述的过滤池连接金属吸附池，金属吸附池连接消毒池，消毒池连接人工湿地层，所述的过滤池，金属吸附池，消毒池和人工湿地层顺序为从上到下，每一层之间可拆卸连接，所述的人工湿地层底端连接出水管，每一层的底部都设置有过滤膜;
所述的人工湿地层从上到下依次为粗石层、细石层和活性炭吸附层;
所述的过滤池截面为方形，所述的过滤池顶部设置有过滤板，所述的过滤板下方紧贴设置有旋转刀片，所述的旋转刀片连接电机，所述的电机连接支撑架一端，支撑架另一端固定在过滤池内壁，所述的电机下方还连接有电动转动挡板，所述的电动转动挡板定时进行一次反向转动，所述的所述的电动转动挡板较低的一端的过滤池内壁设置有杂物出口。
优选地，所述的过滤池底部设置有水蒸气入口。
优选地，所述的金属吸附池内壁设置有磁铁层，所述的磁铁层为交流电磁铁。
优选地，所述的过滤板包括本体、边框和过滤板槽，所述的本体可进行拉伸收缩，所述的边框的一端设置有过滤板槽，所述的本体隐藏在过滤板槽内。
有益效果
相比于现有技术，本发明的优点在于：工业废水经过过滤去除污水中的较大的杂质，然后经过金属吸附，将工业污水中的金属吸附除去，可以将金属进行再利用，然后污水再经过消毒和经过人工湿地后进行再利用。
