申请日2018.08.06
公开(公告)日2019.02.15
IPC分类号G05D9/12
摘要
本实用新型公开了一种污水池水量自动调节装置，包括机身，所述机身的前表面下方设置有散热板，所述散热板与所述机身可拆卸连接，所述机身的前表面靠近所述散热板的上方设置有柜门，所述柜门与所述机身开合连接，所述机身的前表面靠近所述柜门的上方设置有显示屏，所述显示屏与所述机身固定连接，所述机身的上表面设置有防护盖，所述防护盖与所述机身固定连接;在机身的前表面设置有第一安装座，在第一安装座的前表面设有弹性管，将连接线放置在弹性管内进行连接使用，能够减轻天气或者人为的影响对连接线产生的损坏，从而使装置能够正常运行，使装置能够及时的对污水池内的水量进行调节，从而使装置的使用更加安全方便。
权利要求书

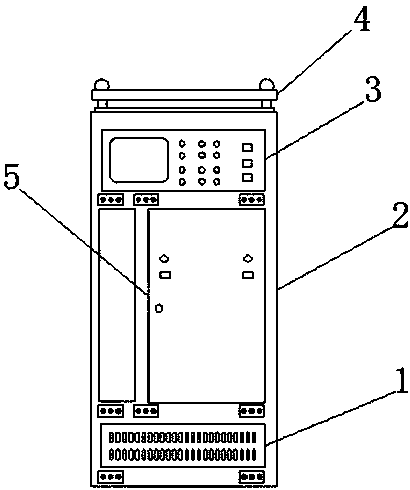

1.一种污水池水量自动调节装置，其特征在于：包括机身(2)，所述机身(2)的前表面下方设置有散热板(1)，所述散热板(1)与所述机身(2)可拆卸连接，所述机身(2)的前表面靠近所述散热板(1)的上方设置有柜门(5)，所述柜门(5)与所述机身(2)开合连接，所述机身(2)的前表面靠近所述柜门(5)的上方设置有显示屏(3)，所述显示屏(3)与所述机身(2)固定连接，所述机身(2)的上表面设置有防护盖(4)，所述防护盖(4)与所述机身(2)固定连接，所述机身(2)的下表面设置有支撑板(7)，所述支撑板(7)与所述机身(2)可拆卸连接，所述支撑板(7)的下表面设置有固定板(6)，所述固定板(6)与所述支撑板(7)固定连接，所述机身(2)的前表面设置有第一安装座(8)，所述第一安装座(8)与所述机身(2)固定连接，所述第一安装座(8)的前表面设置有弹性管(9)，所述弹性管(9)与所述第一安装座(8)固定连接，所述弹性管(9)的前表面设置有第二安装座(10)，所述第二安装座(10)与所述弹性管(9)固定连接，所述第二安装座(10)的后表面设置有螺钉(12)，所述螺钉(12)与所述第二安装座(10)固定连接，所述第二安装座(10)的下表面设置有安装板(11)，所述安装板(11)与所述第二安装座(10)固定连接，所述机身(2)与所述显示屏(3)均与外部电源电性连接。
2.根据权利要求1所述的一种污水池水量自动调节装置，其特征在于：所述防护盖(4)的上表面设置有隔热膜，所述隔热膜与所述防护盖(4)粘接固定。
3.根据权利要求1所述的一种污水池水量自动调节装置，其特征在于：所述固定板(6)的高度比所述支撑板(7)的高度高，且所述支撑板(7)的上表面开设有散热孔。
4.根据权利要求1所述的一种污水池水量自动调节装置，其特征在于：所述第一安装座(8)的前表面与所述螺钉(12)对应的位置开设有螺纹口，所述第一安装座(8)和所述第二安装座(10)通过所述螺钉(12)可拆卸连接。
5.根据权利要求1所述的一种污水池水量自动调节装置，其特征在于：所述机身(2)的前表面具有接线柱，所述第一安装座(8)包覆在所述接线柱的外侧，且所述第一安装座(8)的直径比所述接线柱的直径大。
6.根据权利要求1所述的一种污水池水量自动调节装置，其特征在于：所述安装板(11)的后表面设置有螺栓，所述安装板(11)通过所述螺栓与地面固定连接。
7.根据权利要求1所述的一种污水池水量自动调节装置，其特征在于：所述固定板(6)的形状为凹型，所述支撑板(7)安装在所述固定板(6)的内侧，且所述支撑板(7)与所述固定板(6)之间的空隙长度为四厘米。
8.根据权利要求7所述的一种污水池水量自动调节装置，其特征在于：所述固定板(6)的外侧与所述空隙对应的位置开设有网孔，且所述网孔的位置沿着所述固定板(6)的纵截面对称分布。
说明书
一种污水池水量自动调节装置
技术领域
本实用新型属于水量调节装置技术领域，具体涉及一种污水池水量自动调节装置。
背景技术
水量自动调节装置是通过装置对污水池内水量的一种实时的监控，能够在装置设置的范围内对污水池中的水量进行调节，无需人工进行监控，实现了装置的自动化使用。
原有的水量自动调节装置需要与污水池的监控水量的装置进行连接，将调节装置和监控装置之间的连接线暴露在外部环境，可能会因人为因素或者天气因素而对连接线造成损坏，从而对装置的正常运行产生影响。
实用新型内容
本实用新型的目的在于提供一种污水池水量自动调节装置，以解决上述背景技术中提出原有的水量自动调节装置需要与污水池的监控水量的装置进行连接，将调节装置和监控装置之间的连接线暴露在外部环境，可能会因人为因素或者天气因素而对连接线造成损坏，从而对装置的正常运行产生影响的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水池水量自动调节装置，包括机身，所述机身的前表面下方设置有散热板，所述散热板与所述机身可拆卸连接，所述机身的前表面靠近所述散热板的上方设置有柜门，所述柜门与所述机身开合连接，所述机身的前表面靠近所述柜门的上方设置有显示屏，所述显示屏与所述机身固定连接，所述机身的上表面设置有防护盖，所述防护盖与所述机身固定连接，所述机身的下表面设置有支撑板，所述支撑板与所述机身可拆卸连接，所述支撑板的下表面设置有固定板，所述固定板与所述支撑板固定连接，所述机身的前表面设置有第一安装座，所述第一安装座与所述机身固定连接，所述第一安装座的前表面设置有弹性管，所述弹性管与所述第一安装座固定连接，所述弹性管的前表面设置有第二安装座，所述第二安装座与所述弹性管固定连接，所述第二安装座的后表面设置有螺钉，所述螺钉与所述第二安装座固定连接，所述第二安装座的下表面设置有安装板，所述安装板与所述第二安装座固定连接，所述机身与所述显示屏均与外部电源电性连接。
优选的，所述防护盖的上表面设置有隔热膜，所述隔热膜与所述防护盖粘接固定。
优选的，所述固定板的高度比所述支撑板的高度高，且所述支撑板的上表面开设有散热孔。
优选的，所述第一安装座的前表面与所述螺钉对应的位置开设有螺纹口，所述第一安装座和所述第二安装座通过所述螺钉可拆卸连接。
优选的，所述机身的前表面具有接线柱，所述第一安装座包覆在所述接线柱的外侧，且所述第一安装座的直径比所述接线柱的直径大。
优选的，所述安装板的后表面设置有螺栓，所述安装板通过所述螺栓与地面固定连接。
优选的，所述固定板的形状为凹型，所述支撑板安装在所述固定板的内侧，且所述支撑板与所述固定板之间的空隙长度为四厘米。
优选的，所述固定板的外侧与所述空隙对应的位置开设有网孔，且所述网孔的位置沿着所述固定板的纵截面对称分布。
与现有技术相比，本实用新型的有益效果是：在机身的前表面设置有第一安装座，在第一安装座的前表面设有弹性管，将连接线放置在弹性管内进行连接使用，能够减轻天气或者人为的影响对连接线产生的损坏，从而使装置能够正常运行，使装置能够及时的对污水池内的水量进行调节，从而使装置的使用更加安全方便。
