申请日2017.08.25
公开(公告)日2018.03.27
IPC分类号B01D1/04; C02F1/04
摘要
本实用新型提供了一种危废高盐废水蒸发设备，属于危废品处理技术领域。它解决了高盐废水固液分离效率低等技术问题。一种危废高盐废水蒸发设备，本高盐废水蒸发设备包括一分馏箱，分馏箱内具有一隔板，隔板将分馏箱内腔分隔上端的挥发腔和下端的储液腔，挥发腔的上端内壁为曲面，分馏箱的箱体内具有夹层，夹层内具有位于隔板上方的冷凝管，隔板为网状，挥发腔的顶部壁面上具有贯通挥发腔和夹层的进气孔，分馏箱的底部具有连通夹层的出水孔，分馏箱上还设置有位于隔板上方的进水管;储液腔内设置有加热管。本实用新型具有分离效率高等优点。
权利要求书

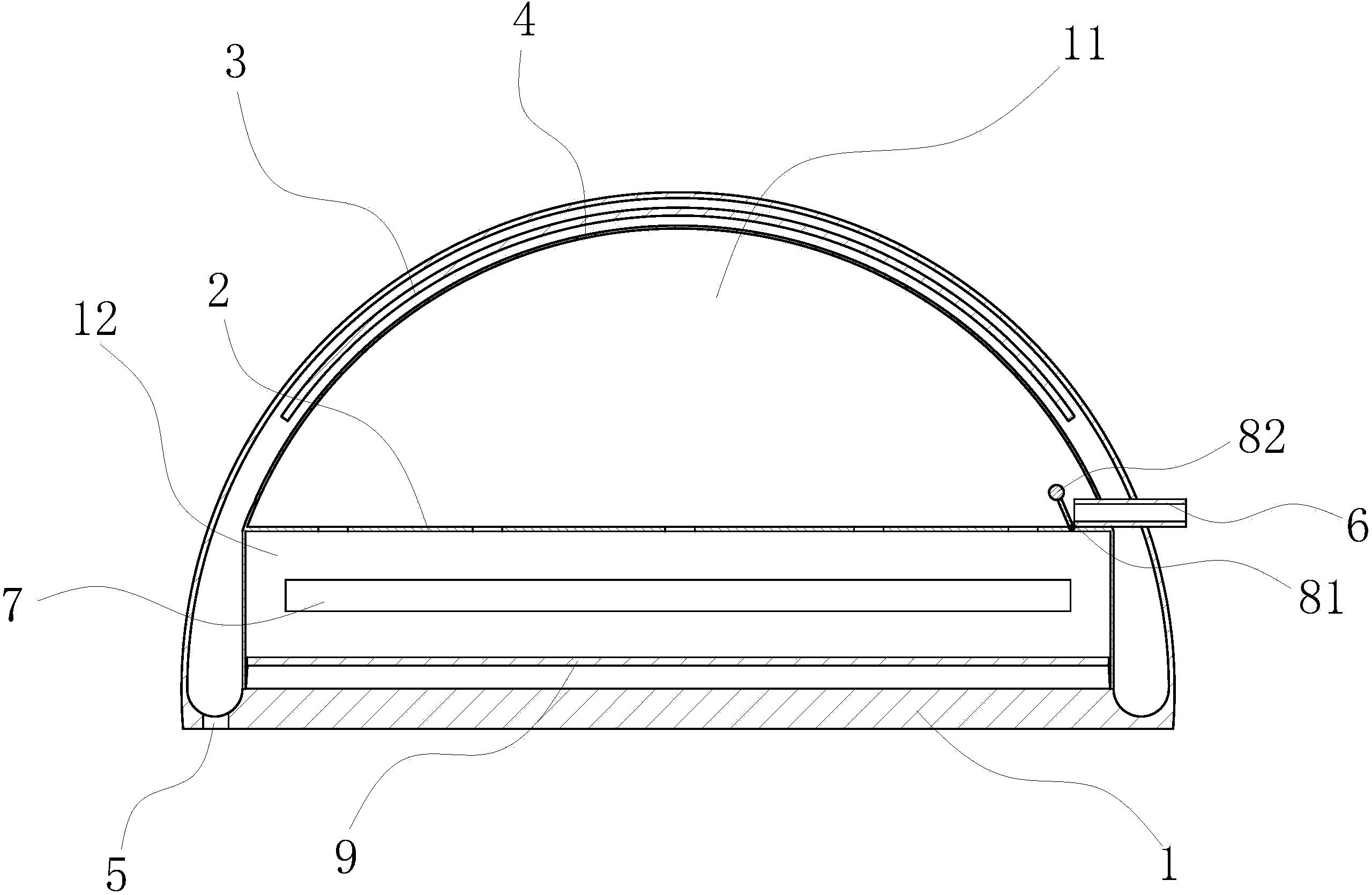

1.一种危废高盐废水蒸发设备，其特征在于，本高盐废水蒸发设备包括一分馏箱(1)，所述分馏箱(1)内具有一隔板(2)，所述隔板(2)将分馏箱(1)内腔分隔上端的挥发腔(11)和下端的储液腔(12)，所述挥发腔(11)的上端内壁为曲面，所述分馏箱(1)的箱体内具有夹层，所述夹层内具有位于隔板(2)上方的冷凝管(3)，所述隔板(2)为网状，所述挥发腔(11)的顶部壁面上具有贯通挥发腔(11)和夹层的进气孔(4)，所述分馏箱(1)的底部具有连通夹层的出水孔(5)，所述分馏箱(1)上还设置有位于隔板(2)上方的进水管(6);所述储液腔(12)内设置有加热管(7)。
2.根据权利要求1所述一种危废高盐废水蒸发设备，其特征在于，所述进水管(6)位于挥发腔(11)内的一端设置有一盖板(81)，所述盖板(81)铰接在所述隔板(2)的上端面，所述盖板(81)的上端固定连接有一浮球(82)。
3.根据权利要求1或2所述一种危废高盐废水 蒸发设备，其特征在于，所述储液腔(12)的底部设置有一刮板(9)。
说明书
一种危废高盐废水蒸发设备
技术领域
本实用新型属于危废品处理技术领域，涉及一种危废高盐废水蒸发设备。
背景技术
节能环保一直是21世纪的热门话题，我司具有多年危废物品处置经验，作为行业领先者之一，一直不断的探寻简便、低成本、绿色的危废物处理技术和处理设备。
危废盐水中，如果盐含量较高，直接处理污染环境，废水中无机盐还具有一定的价值，加以回收利用，具有很好的经济效益和积极的效果。
实用新型内容
本实用新型的目的是针对现有的技术存在的上述问题，提供一种危废高盐废水蒸发设备，本实用新型所要解决的技术问题是如何对高盐废水进行固液分离。
本实用新型的目的可通过下列技术方案来实现：一种危废高盐废水蒸发设备，其特征在于，本高盐废水蒸发设备包括一分馏箱，所述分馏箱内具有一隔板，所述隔板将分馏箱内腔分隔上端的挥发腔和下端的储液腔，所述挥发腔的上端内壁为曲面，所述分馏箱的箱体内具有夹层，所述夹层内具有位于隔板上方的冷凝管，所述隔板为网状，所述挥发腔的顶部壁面上具有贯通挥发腔和夹层的进气孔，所述分馏箱的底部具有连通夹层的出水孔，所述分馏箱上还设置有位于隔板上方的进水管;所述储液腔内设置有加热管。
将废水通过进水管注入分馏箱内，加热管对废水进行加热，使废水中易挥发的物质挥发至挥发腔的顶部，通过进气孔进入夹层内，在冷凝管的作用下，冷凝呈水滴流入夹层底部，通过出水孔排出，不能挥发的无机盐在储液腔的底部存留，隔板设置为网状，一方面不影响水分的挥发，另一方面能够有效的隔档废水翻滚飞溅，防止无机盐流失;本蒸发设备的挥发腔的顶部为曲面，能够最大程度的提高冷凝面积，提高蒸发效率。
在上述的一种危废高盐废水蒸发设备中，所述进水管位于挥发腔内的一端设置有一盖板，所述盖板铰接在所述隔板的上端面，所述盖板的上端固定连接有一浮球。
灌水为自然灌入，当废水水面到达浮球位置时，浮球能够遮蔽进水管的出口，从而防止废水水位过高，导致废水直接从出气孔流出。
在上述的一种危废高盐废水蒸发设备中，所述储液腔的底部设置有一刮板。
在蒸发完成后，通过刮板将储液腔内底面的无机盐刮出。
与现有技术相比，本实用新型具有以下优点：
1、将废水通过进水管注入分馏箱内，加热管对废水进行加热，使废水中易挥发的物质挥发至挥发腔的顶部，通过进气孔进入夹层内，在冷凝管的作用下，冷凝呈水滴流入夹层底部，通过出水孔排出，不能挥发的无机盐在储液腔的底部存留，隔板设置为网状，一方面不影响水分的挥发，另一方面能够有效的隔档废水翻滚飞溅，防止无机盐流失;本蒸发设备的挥发腔的顶部为曲面，能够最大程度的提高冷凝面积，提高蒸发效率。
2、灌水为自然灌入，当废水水面到达浮球位置时，浮球能够遮蔽进水管的出口，从而防止废水水位过高，导致废水直接从出气孔流出。
