申请日2017.08.27
公开(公告)日2018.03.20
IPC分类号C02F9/08
摘要
本实用新型涉及一种农业污水处理环保装置，储水池一侧设固定柱，固定柱上设旋转腔A、旋转腔B，旋转腔A、旋转腔B内均设齿圈，齿圈设在固定柱上，旋转腔A、旋转腔B外侧均设减速机，减速机上设电机，电机通过减速机与齿圈传动，液压泵A固定端与旋转腔A连接，液压泵A转轴与粗格栅侧壁连接，液压泵B固定端与旋转腔B连接，液压泵B转轴与细格栅侧壁连接，固定柱上端分别支撑架A、支撑架B，支撑架A下侧设进水腔，进水腔下部开口，进水腔上端设污水管，支撑架B下侧均布设喷头，储水池下端设排水管。本实用新型有益效果：快速清理农业污水处理环保装置中的粗、细格栅，储水池中使用光催化发生器，快速催化分解病原体以及剩余有机质。
权利要求书
1.一种农业污水处理环保装置，其特征在于：包括储水池(1)、固定柱(2)、旋转腔A(3)、旋转腔B(4)、齿圈(5)、减速机(6)、电机(7)、液压泵A(8)、粗格栅(9)、液压泵B(10)、细格栅(11)、支撑架A(12)、支撑架B(13)、进水腔(14)、污水管(15)、喷头(16)和排水管(17)，储水池(1)一侧竖直设置固定柱(2)，固定柱(2)上分别设置旋转腔A(3)、旋转腔B(4)，旋转腔A(3)、旋转腔B(4)内均设置齿圈(5)，且齿圈(5)固定设置在固定柱(2)上，旋转腔A(3)、旋转腔B(4)外侧均设置减速机(6)，减速机(6)上设置电机(7)，电机(7)通过减速机(6)与齿圈(5)动力传动，液压泵A(8)固定端与旋转腔A(3)连接，液压泵A(8)转轴与粗格栅(9)侧壁连接，液压泵B(10)固定端与旋转腔B(4)连接，液压泵B(10)转轴与细格栅(11)侧壁连接，且粗格栅(9)位于细格栅(11)上侧，细格栅(11)位于储水池(1)上侧，固定柱(2)上端分别支撑架A(12)、支撑架B(13)，支撑架A(12)下侧设置进水腔(14)，且进水腔(14)下部开口，进水腔(14)上端设置污水管(15)，支撑架B(13)下侧均布设置喷头(16)，储水池(1)下端设置排水管(17)。
2.如权利要求1所述的一种农业污水处理环保装置，其特征在于：所述的储水池(1)底部形状设置为倒圆台形，储水池(1)底部还设置收集管(18)，收集管(18)上设置阀门(19)，且排水管(17)位于收集管(18)上侧。
3.如权利要求1所述的一种农业污水处理环保装置，其特征在于：所述的储水池(1)内侧中部还设置光催化发生器(20)。
4.如权利要求1所述的一种农业污水 处理环保装置，其特征在于：所述的粗格栅(9)、细格栅(11)下侧均设置挡水片(21)。
说明书
一种农业污水处理环保装置
技术领域
本实用新型涉及农业环保技术领域，尤其涉及一种农业污水处理环保装置。
背景技术
目前农业污水是指农作物栽培、牲畜饲养、农产品加工等过程中排出的、影响人体健康和环境质量的污水或液态物质。
这些农业污水中常含有大量各种病原体、悬浮物、化肥、农药、不溶解固体物和盐分等，所以如何有效而快速的处理这些农业污水变得迫在眉睫;由于农业污水中含有大量悬浮物、不溶解固体物等，首先需要进行过滤后，才能够进行有机质的催化氧化，然后在对接其他加工处理步骤，现有的农业污水处理环保装置中固定设置的粗、细格栅，存在由于杂物堵塞，导致进水不畅，且杂物难以快速清除，影响了污水处理效率。
实用新型内容
本实用新型所要解决的技术问题是：提供一种农业污水处理环保装置，解决了现有的农业污水处理环保装置中固定设置的粗、细格栅，存在杂物堵塞，难以快速清除，影响污水处理效率的问题。
本实用新型为解决上述提出的问题所采用的技术方案是：

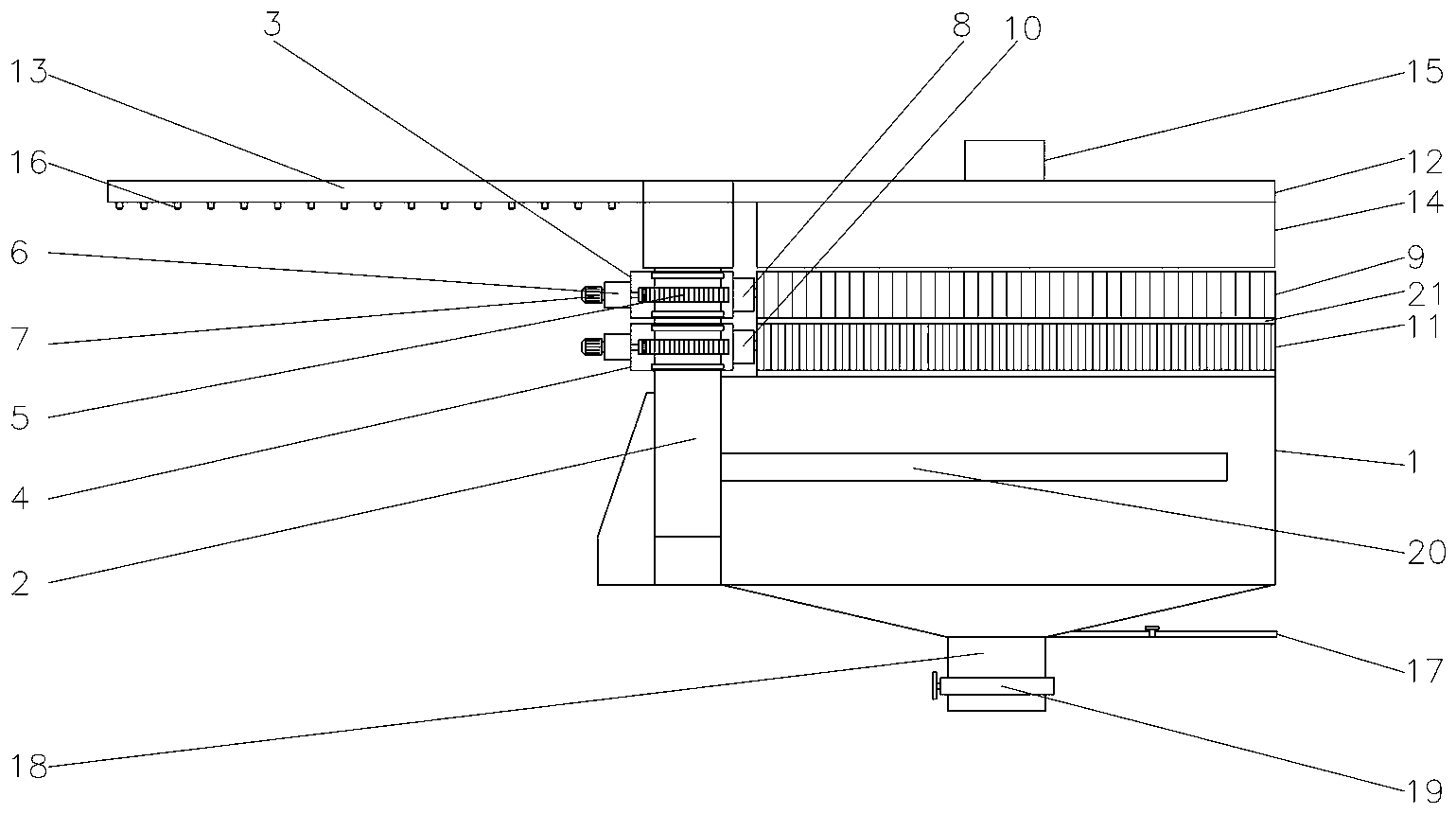

一种农业污水处理环保装置，包括储水池1、固定柱2、旋转腔A3、旋转腔B4、齿圈5、减速机6、电机7、液压泵A8、粗格栅9、液压泵B10、细格栅11、支撑架A12、支撑架B13、进水腔14、污水管15、喷头16和排水管17，储水池1一侧竖直设置固定柱2，固定柱2上分别设置旋转腔A3、旋转腔B4，旋转腔A3、旋转腔B4内均设置齿圈5，且齿圈5固定设置在固定柱2上，旋转腔A3、旋转腔B4外侧均设置减速机6，减速机6上设置电机7，电机7通过减速机6与齿圈5动力传动，液压泵A8固定端与旋转腔A3连接，液压泵A8转轴与粗格栅9侧壁连接，液压泵B10固定端与旋转腔B4连接，液压泵B10转轴与细格栅11侧壁连接，且粗格栅9位于细格栅11上侧，细格栅11位于储水池1上侧，固定柱2上端分别支撑架A12、支撑架B13，支撑架A12下侧设置进水腔14，且进水腔14下部开口，进水腔14上端设置污水管15，支撑架B13下侧均布设置喷头16，储水池1下端设置排水管17。
所述的储水池1底部形状设置为倒圆台形，储水池1底部还设置收集管18，收集管18上设置阀门19，且排水管17位于收集管18上侧，便于收集泥沙以及不溶物，又不影响处理后的水体排出。
所述的储水池1内侧中部还设置光催化发生器20，具有快速催化分解病原体以及剩余有机质的功能。
所述的粗格栅9、细格栅11下侧均设置挡水片21，防止污水外溢。
本实用新型的工作原理：当杂物堵塞粗格栅时，启动对应的电机驱动旋转腔A旋转，粗格栅旋转到喷头下侧时，启动液压泵A使粗格栅翻转过来，一部分杂物由于重力作用掉落，然后启动喷头冲洗粗格栅上剩余的杂物即可，冲洗完毕，启动对应的电机，液压泵A使粗格栅复位即可;当杂物堵塞细格栅时，所述步骤与上述清理粗格栅相同。
本实用新型的有益效果在于：1、能够快速的清理农业污水处理环保装置中的粗、细格栅，省时省力，同时储水池中使用光催化发生器，具有快速催化分解病原体以及剩余有机质的功能。2、储水池底部形状设置为倒圆台形，储水池底部还设置收集管，收集管上设置阀门，且排水管位于收集管上侧，便于收集泥沙以及不溶物，又不影响处理后的水体排出。3、储水池内侧中部还设置光催化发生器，具有快速催化分解病原体以及剩余有机质的功能。4、粗格栅、细格栅下侧均设置挡水片，防止污水外溢。
