申请日2018.10.13
公开(公告)日2019.01.25
IPC分类号C02F9/04; H02J7/35
摘要
本发明公开了一种节能环保的城市生活污水处理装置及其使用方法，包括支架和处理罐，所述支架下端四角处焊接支撑腿，所述支撑腿底端中部设置有万向轮，所述万向轮上设置有轮锁，所述支架上内嵌有所述处理罐。有益效果在于：本发明通过设置臭氧发生仪、气泵、气管和絮凝剂，可在对废水进行漂白处理的同时加快废水絮凝沉降的速度，提高了废水的处理效率，确保了废水的处理效果，通过设置水泵、输水管、喷水罩、电机和转轴，可自动实现滤网的反冲洗操作，无需将滤网进行拆卸，有效的节省了人力，使装置的清理变得更加的便捷，通过设置太阳能板，可将太阳能转动成电能来为装置补充电能，有效的节省了能源的损耗，有利于节能环保。
权利要求书

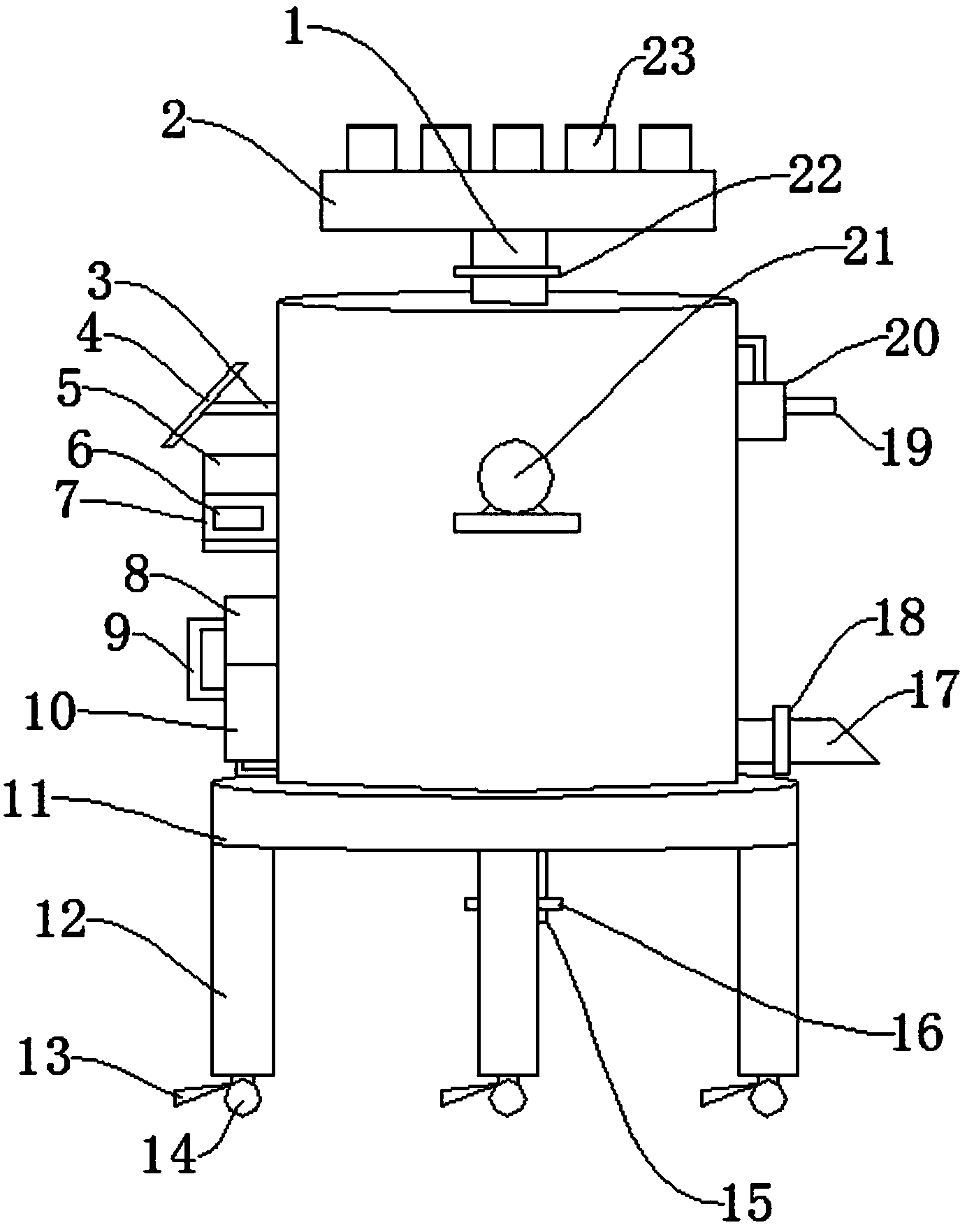

1.一种节能环保的城市生活污水处理装置，其特征在于：包括支架(11)和处理罐(37)，所述支架(11)下端四角处焊接支撑腿(12)，所述支撑腿(12)底端中部设置有万向轮(14)，所述万向轮(14)上设置有轮锁(13)，所述支架(11)上内嵌有所述处理罐(37)，所述处理罐(37)下端中部设置有排污管(15)，所述排污管(15)上设置有电磁阀二(16)，所述处理罐(37)一侧壁上设置有电机(21)，所述处理罐(37)另一侧壁上设置有气泵(10)，所述气泵(10)的输入端和输出端均设置有气管(9)，所述气泵(10)上方设置有臭氧发生仪(8)，所述臭氧发生仪(8)上方设置有控制器(7)，所述控制器(7)一侧壁中部内嵌有操作面板(6)，所述控制器(7)上方设置有蓄电池(5)，所述蓄电池(5)上方焊接有连接杆(3)，所述连接杆(3)一端通过螺栓连接固定有太阳能板(4)，所述处理罐(37)上与所述太阳能板(4)正对的侧壁上设置有排水管(17)，所述排水管(17)上设置有电磁阀三(18)，所述排水管(17)上方设置有水泵(20)，所述水泵(20)上插接有输水管(19)，所述处理罐(37)上与所述电机(21)正对的侧壁上设置有检修门(24)，所述检修门(24)内壁上设置有密封垫(36)，所述处理罐(37)上端中部设置有进水管架(2)，所述进水管架(2)上端设置有进水支管(23)，所述进水管架(2)下端设置有进水主管(1)，所述进水主管(1)上设置有电磁阀一(22)，所述处理罐(37)内顶端设置有喷水罩(25)，所述喷水罩(25)底端设置有喷头(26)，所述处理罐(37)内底端设置有喷气罩(30)，所述喷气罩(30)上成型有气孔(31)，所述喷气罩(30)上方设置有絮凝剂(29)，所述处理罐(37)内两侧壁上设置有轴承(35)，所述轴承(35)两侧设置有密封环(33)，所述轴承(35)内部设置有转轴(34)，所述转轴(34)一端焊接有滤网(28)，所述滤网(28)上成型有滤孔(32)，所述滤孔(32)内壁上粘接有活性炭颗粒(27)。
2.根据权利要求1所述的一种节能环保的城市生活污水处理装置，其特征在于：所述万向轮(14)与所述支撑腿(12)螺栓连接，所述轮锁(13)与所述万向轮(14)转动连接。
3.根据权利要求1所述的一种节能环保的城市生活污水处理装置，其特征在于：所述排污管(15)、所述排水管(17)和所述进水管架(2)均与所述处理罐(37)插接，所述电磁阀二(16)与所述排污管(15)通过螺栓连接，所述电磁阀三(18)与所述排水管(17)通过螺栓连接，所述电磁阀一(22)与所述进水主管(1)通过螺纹连接。
4.根据权利要求1所述的一种节能环保的城市生活污水处理装置，其特征在于：所述电磁阀一(22)、所述电磁阀二(16)和所述电磁阀三(18)的型号均为2V025-08。
5.根据权利要求1所述的一种节能环保的城市生活污水处理装置，其特征在于：所述气泵(10)和所述水泵(20)均与所述处理罐(37)焊接，所述气管(9)与所述气泵(10)插接，所述臭氧发生仪(8)、所述蓄电池(5)和所述控制器(7)均与所述处理罐(37)通过螺栓连接。
6.根据权利要求1所述的一种节能环保的城市生活污水处理装置，其特征在于：所述控制器(7)的型号为MAM-330，所述臭氧发生仪(8)的型号为GL-10。
7.根据权利要求1所述的一种节能环保的城市生活污水处理装置，其特征在于：所述电机(21)与所述处理罐(37)焊接，所述进水支管(23)与所述进水管架(2)插接，所述絮凝剂(29)采用聚合氯化铝制成。
8.根据权利要求1所述的一种节能环保的城市生活污水处理装置，其特征在于：所述喷水罩(25)和所述喷气罩(30)均与所述处理罐(37)焊接，所述喷头(26)与所述喷气罩(30)通过卡槽连接，所述喷水罩(25)通过所述输水管(19)与所述水泵(20)相连，所述喷气罩(30)通过所述气管(9)与所述气泵(10)相连，所述喷水罩(25)采用环状结构，所述喷水罩(25)采用锥形结构。
9.根据权利要求1所述的一种节能环保的城市生活污水处理装置，其特征在于：所述密封垫(36)粘接在所述检修门(24)上，所述检修门(24)与所述处理罐(37)通过卡槽连接，所述轴承(35)通过卡压的方式固定在所述处理罐(37)上，所述密封环(33)与所述处理罐(37)通过卡槽连接，所述转轴(34)与所述电机(21)同过卡槽连接。
10.一种节能环保的城市生活污水处理装置的使用方法，应用于权利要求1至9中任意一项所述的一种节能环保的城市生活污水处理装置中，其特征在于：使用前首先将所述进水支管(23)通过法兰与外部废水管相连，并通过所述操作面板(6)使所述控制器(7)、所述电磁阀一(22)、所述气泵(10)、所述臭氧发生仪(8)工作，所述电磁阀一(22)工作后可使所述进水主管(1)与所述处理罐(37)接通，进而可使得待处理的废水进入到所述处理罐(37)内，进入到所述处理罐(37)内部的废水经所述滤网(28)过滤掉大颗粒杂质后，最终落入到所述处理罐(37)底端并与所述絮凝剂(29)混合，所述臭氧发生仪(8)工作后可制造臭氧，所述气泵(10)工作可通过所述气管(9)将所述臭氧发生仪(8)所制造的臭氧输送到所述喷气罩(30)内，并最终经所述气孔(31)喷到废水中，进入到废水中的臭氧在上升过程中会形成气泡，进而可使废水和所述絮凝剂(29)在气泡的作用下进行混合，可提高废水的处理效率，确保废水的处理效果，当需要对所述滤网(28)进行清理时，可通过所述控制器(7)使所述水泵(20)、所述电机(21)和所述电磁阀三(18)工作，并使所述电磁阀一(22)和所述电磁阀二(16)停止工作，所述电机(21)工作后可通过所述转轴(34)带动所述滤网(28)进行转动，所述水泵(20)工作后可通过所述输水管(19)将外部水管内的水抽到所述喷水罩(25)内，最终经所述喷头(26)喷到所述滤网(28)上，进而实现滤网(28)的反冲洗操作，可有效的节省人力，使清洗过程更加的便捷，所述太阳能板(4)可将太阳能转化成电能并存储在所述蓄电池(5)中，以便为装置工作提供电能，节省了能源的损耗，所述万向轮(14)可根据需要实现装置的便捷移动，无需将装置进行抬挪或起吊。
说明书
一种节能环保的城市生活污水处理装置及其使用方法
技术领域
本发明涉及污水处理技术领域，特别是涉及一种节能环保的城市生活污水处理装置及其使用方法。
背景技术
污水处理是指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。其中在城市生活污水处理过程中常会用到生活污水处理装置，然而现有的生活污水处理装置上缺少对废水进行漂白的装置，废水的处理效果差，且其主要依靠自然状态下废水与絮凝剂的混合来实现废水絮凝沉降，废水的处理效率低下，其上还缺少反冲装置，在对装置内部进行清洗时常需要将滤网进行拆卸，人力耗费大，此外装置主要是依靠外部电能进行供电，能源损耗大，不利于节能环保，因此急需一种节能环保的城市生活污水处理装置来解决现有问题。
发明内容
本发明的目的就在于为了解决上述问题而提供一种节能环保的城市生活污水处理装置及其使用方法。
本发明通过以下技术方案来实现上述目的：
一种节能环保的城市生活污水处理装置，包括支架和处理罐，所述支架下端四角处焊接支撑腿，所述支撑腿底端中部设置有万向轮，所述万向轮上设置有轮锁，所述支架上内嵌有所述处理罐，所述处理罐下端中部设置有排污管，所述排污管上设置有电磁阀二，所述处理罐一侧壁上设置有电机，所述处理罐另一侧壁上设置有气泵，所述气泵的输入端和输出端均设置有气管，所述气泵上方设置有臭氧发生仪，所述臭氧发生仪上方设置有控制器，所述控制器一侧壁中部内嵌有操作面板，所述控制器上方设置有蓄电池，所述蓄电池上方焊接有连接杆，所述连接杆一端通过螺栓连接固定有太阳能板，所述处理罐上与所述太阳能板正对的侧壁上设置有排水管，所述排水管上设置有电磁阀三，所述排水管上方设置有水泵，所述水泵上插接有输水管，所述处理罐上与所述电机正对的侧壁上设置有检修门，所述检修门内壁上设置有密封垫，所述处理罐上端中部设置有进水管架，所述进水管架上端设置有进水支管，所述进水管架下端设置有进水主管，所述进水主管上设置有电磁阀一，所述处理罐内顶端设置有喷水罩，所述喷水罩底端设置有喷头，所述处理罐内底端设置有喷气罩，所述喷气罩上成型有气孔，所述喷气罩上方设置有絮凝剂，所述处理罐内两侧壁上设置有轴承，所述轴承两侧设置有密封环，所述轴承内部设置有转轴，所述转轴一端焊接有滤网，所述滤网上成型有滤孔，所述滤孔内壁上粘接有活性炭颗粒。
进一步的，所述万向轮与所述支撑腿螺栓连接，所述轮锁与所述万向轮转动连接。
进一步的，所述排污管、所述排水管和所述进水管架均与所述处理罐插接，所述电磁阀二与所述排污管通过螺栓连接，所述电磁阀三与所述排水管通过螺栓连接，所述电磁阀一与所述进水主管通过螺纹连接。
进一步的，所述电磁阀一、所述电磁阀二和所述电磁阀三的型号均为2V025-08。
进一步的，所述气泵和所述水泵均与所述处理罐焊接，所述气管与所述气泵插接，所述臭氧发生仪、所述蓄电池和所述控制器均与所述处理罐通过螺栓连接。
进一步的，所述控制器的型号为MAM-330，所述臭氧发生仪的型号为GL-10。
进一步的，所述电机与所述处理罐焊接，所述进水支管与所述进水管架插接，所述絮凝剂采用聚合氯化铝制成。
进一步的，所述喷水罩和所述喷气罩均与所述处理罐焊接，所述喷头与所述喷气罩通过卡槽连接，所述喷水罩通过所述输水管与所述水泵相连，所述喷气罩通过所述气管与所述气泵相连，所述喷水罩采用环状结构，所述喷水罩采用锥形结构。
进一步的，所述密封垫粘接在所述检修门上，所述检修门与所述处理罐通过卡槽连接，所述轴承通过卡压的方式固定在所述处理罐上，所述密封环与所述处理罐通过卡槽连接，所述转轴与所述电机同过卡槽连接。
本发明的有益效果在于：
1、为了解决现有城市生活污水处理装置上缺少对废水进行漂白的装置，废水的处理效果差，且其主要依靠自然状态下废水与絮凝剂的混合来实现废水絮凝沉降，废水的处理效率低下问题，本发明通过设置臭氧发生仪、气泵、气管和絮凝剂，可在对废水进行漂白处理的同时加快废水絮凝沉降的速度，提高了废水的处理效率，确保了废水的处理效果;
2、为了解决现有城市生活污水处理装置缺少反冲装置，在对装置内部进行清洗时常需要将滤网进行拆卸，人力耗费大的问题，本发明通过设置水泵、输水管、喷水罩、电机和转轴，可自动实现滤网的反冲洗操作，无需将滤网进行拆卸，有效的节省了人力，使装置的清理变得更加的便捷;
3、为了解决现有城市生活污水处理装置主要是依靠外部电能进行供电，能源损耗大，不利于节能环保的问题，本发明通过设置太阳能板，可将太阳能转动成电能来为装置补充电能，有效的节省了能源的损耗，有利于节能环保。
