申请日2018.10.15
公开(公告)日2019.01.11
IPC分类号C02F9/14
摘要
本发明属于微生物技术领域，尤其涉及一种利用微生物技术的多级污水处理机。本发明要解决的技术问题是提供一种能够加快污水处理速度的利用微生物技术的多级污水处理机。一种利用微生物技术的多级污水处理机，包括有第一连接板、安装板、第二连接板、第三连接板、第一轴承座、第四连接板、第二轴承座、电机、第五连接板、第六连接板等;第一安装箱通过第七连接板与第二安装箱连接，第六连接板沿水平方向固接于第二安装箱侧部;第一连接板一端固接于安装板顶部，另一端固接于第一安装箱底部。本发明能够便捷地用好氧微生物和厌氧微生物对污水进行处理，从而到达加快处理速度的效果。
权利要求书

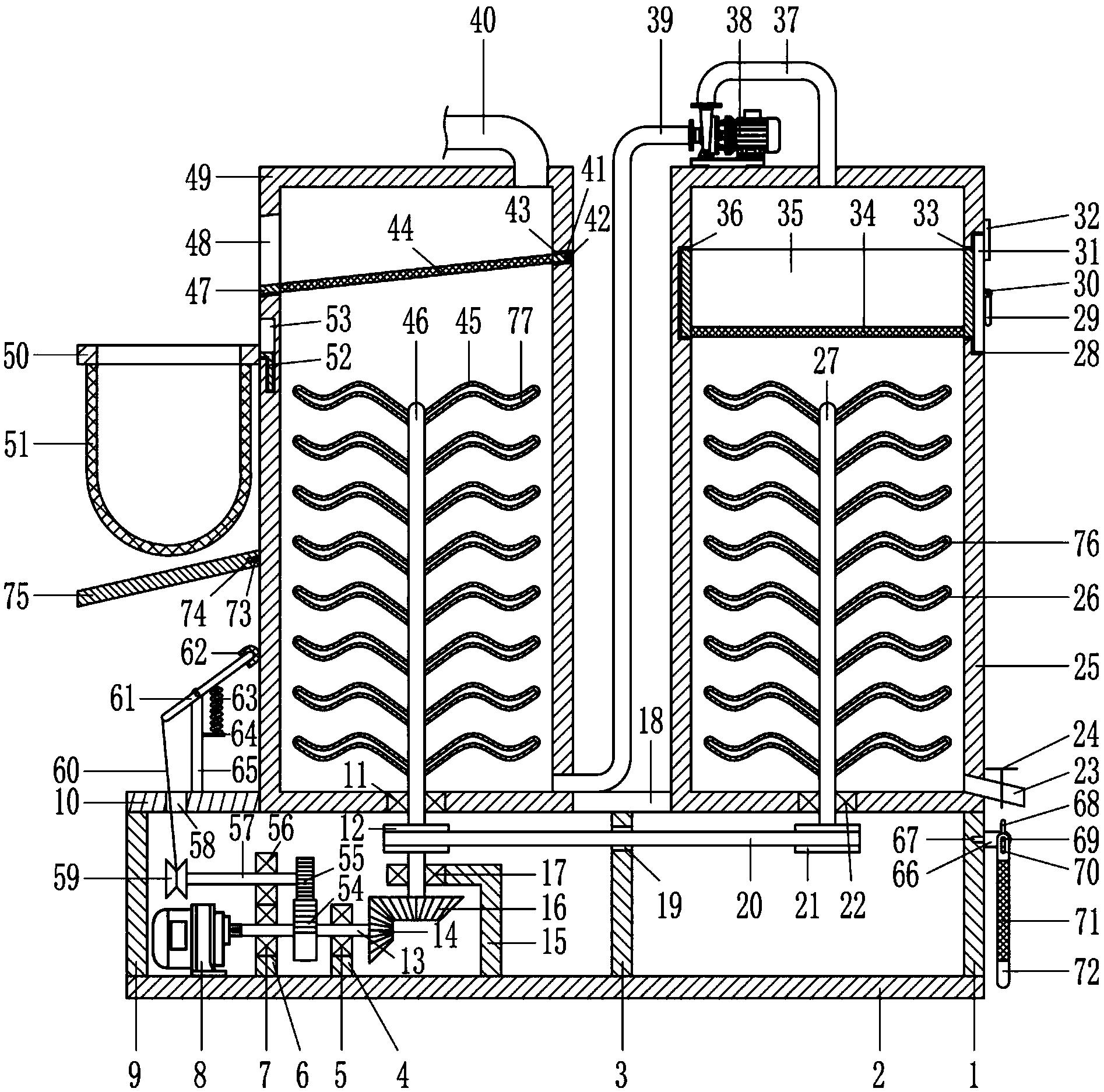

1.一种利用微生物技术的多级污水处理机，包括有第一连接板(1)、安装板(2)、第二连接板(3)和第三连接板(4)，其特征在于，还包括有第一轴承座(5)、第四连接板(6)、第二轴承座(7)、电机(8)、第五连接板(9)、第六连接板(10)、第三轴承座(11)、第一皮带轮(12)、第一转轴(13)、第一锥齿轮(14)、第一L形板(15)、第二锥齿轮(16)、第四轴承座(17)、第七连接板(18)、平皮带(20)、第二皮带轮(21)、第五轴承座(22)、出料管(23)、阀门(24)、第一安装箱(25)、第一搅拌叶片(26)、第一搅拌杆(27)、密封圈(28)、手柄(29)、第一连接杆(30)、第八连接板(31)、挡杆(32)、第一过滤网(34)、安装框(35)、出液管(37)、水泵(38)、进液管(39)、污水管(40)、第一插杆(42)、第二过滤网(44)、第二搅拌叶片(45)、第二搅拌杆(46)、第九连接板(47)和第二安装箱(49);第一安装箱(25)通过第七连接板(18)与第二安装箱(49)连接，第六连接板(10)沿水平方向固接于第二安装箱(49)侧部;第一连接板(1)一端固接于安装板(2)顶部，另一端固接于第一安装箱(25)底部;第二连接板(3)一端固接于安装板(2)顶部，另一端固接于第七连接板(18)底部;第五连接板(9)一端固接于安装板(2)顶部，另一端固接于第六连接板(10)底部;电机(8)固接于安装板(2)顶部，第四连接板(6)沿竖直方向固接于安装板(2)顶部，第二轴承座(7)固接于第四连接板(6)顶部，第三连接板(4)沿竖直方向固接于安装板(2)顶部，第一轴承座(5)固接于第三连接板(4)顶部;第一转轴(13)一端与第一轴承座(5)枢接并贯穿第一轴承座(5)与第一锥齿轮(14)固接，另一端与第二轴承座(7)枢接并贯穿第二轴承座(7)与电机(8)输出端固接;第一L形板(15)固接于安装板(2)顶部，第四轴承座(17)固接于第一L形板(15)端部，第三轴承座(11)嵌于第二安装箱(49)内底部;第二搅拌杆(46)一端与第四轴承座(17)枢接并贯穿第四轴承座(17)与第二锥齿轮(16)固接，另一端与第三轴承座(11)枢接并贯穿第三轴承座(11)延伸至第二安装箱(49)内;多个第二搅拌叶片(45)等间距固接于第二搅拌杆(46)侧部，第一锥齿轮(14)与第二锥齿轮(16)啮合;第一皮带轮(12)固接于第二搅拌杆(46)，且位于第三轴承座(11)与第四轴承座(17)之间;第二安装箱(49)远离第一安装箱(25)的侧部开设有第三通孔(48)，第二安装箱(49)远离第三通孔(48)的内侧壁开设有第二凹槽(43)，第一插杆(42)固接于第二凹槽(43)内侧壁，第二过滤网(44)嵌于第九连接板(47)顶部，第九连接板(47)侧部开设有供第一插杆(42)插入的第一插槽(41)，污水管(40)与第二安装箱(49)顶部连通，第五轴承座(22)嵌于第一安装箱(25)内底部;第一搅拌杆(27)一端固接于第二皮带轮(21)顶部，另一端与第五轴承座(22)枢接并延伸至第一安装箱(25)内;多个第一搅拌叶片(26)等间距固接于第一搅拌杆(27)侧部，第一皮带轮(12)通过平皮带(20)与第二皮带轮(21)传动连接，第二连接板(3)侧部开设有供平皮带(20)穿过的第一通孔(19)，出料管(23)与第一安装箱(25)连通，阀门(24)安装于出料管(23)，水泵(38)固接于第一安装箱(25)顶部;进液管(39)一端固接于第二安装箱(49)侧部并且与第二安装箱(49)内连通，另一端固接于水泵(38)进液端;出液管(37)一端固接于第一安装箱(25)顶部并且与第一安装箱(25)内连通，另一端固接于水泵(38)出液端;第一安装箱(25)远离第一安装箱(25)的侧部开设有供安装框(35)穿过的第二通孔(33)，第一安装箱(25)靠近第一安装箱(25)的内侧壁开设有供安装框(35)插入的第一凹槽(36)，第一过滤网(34)嵌于安装框(35)内底部，第八连接板(31)固接于安装框(35)侧部，密封圈(28)固接于第八连接板(31)靠近第一安装箱(25)的侧部;两第一连接杆(30)固接于第八连接板(31)侧部，且两第一连接杆(30)关于第八连接板(31)竖直中轴线成轴对称;手柄(29)铰接于两第一连接杆(30)之间;挡杆(32)铰接于第一安装箱(25)侧部，且与第八连接板(31)接触连接。
2.根据权利要求1所述的一种利用微生物技术的多级污水处理机，其特征在于，该利用微生物技术的多级污水处理机还包括有圆环板(50)、滤布(51)和第二L形板(52);滤布(51)固接于圆环板(50)底部，第二L形板(52)固接于圆环板(50)侧部，第二安装箱(49)侧部开设有第二L形板(52)插入的第二插槽(53)，且位于第三通孔(48)下方。
3.根据权利要求2所述的一种利用微生物技术的多级污水处理机，其特征在于，该利用微生物技术的多级污水处理机还包括有扇形齿轮(54)、圆柱齿轮(55)、第六轴承座(56)、第二转轴(57)、绕线轮(59)、拉线(60)、第二连接杆(61)、橡胶套(62)、弹性件(63)、第十连接板(64)和第三连接杆(65);扇形齿轮(54)固接于第一转轴(13)，第六轴承座(56)固接于第二轴承座(7)顶部;第二转轴(57)一端与绕线轮(59)固接，另一端与第六轴承座(56)枢接并贯穿第六轴承座(56)与圆柱齿轮(55)固接;圆柱齿轮(55)与扇形齿轮(54)啮合，第六连接板(10)顶部开设有第四通孔(58)，第三连接杆(65)沿竖直方向固接于第六连接板(10)顶部，第二连接杆(61)与第三连接杆(65)铰接，第十连接板(64)沿水平方向固接于第三连接杆(65)侧部;弹性件(63)一端固接于第十连接板(64)顶部，另一端固接于第二连接杆(61)的侧部;橡胶套(62)固接于第二连接杆(61)端部;拉线(60)一端固接于第二连接杆(61)端部，另一端穿过第四通孔(58)绕于绕线轮(59)。
4.根据权利要求3所述的一种利用微生物技术的多级污水处理机，其特征在于，该利用微生物技术的多级污水处理机还包括有第四连接杆(66)、第二插杆(68)、滑杆(69)、第三过滤网(71)和第十一连接板(72);第四连接杆(66)固接于第一连接板(1)侧部，滑杆(69)固接于第四连接杆(66)前部，第三过滤网(71)嵌于第十一连接板(72)侧部，第十一连接板(72)前部开设有滑孔(70)，滑杆(69)与滑孔(70)滑动连接，第二插杆(68)沿竖直方向固接于第十一连接板(72)顶部，第一连接板(1)侧部开设有供第二插杆(68)插入的第三插槽(67)。
5.根据权利要求4所述的一种利用微生物技术的多级污水处理机，其特征在于，该利用微生物技术的多级污水处理机还包括有第三插杆(73)和挡板(75);第三插杆(73)固接于第二安装箱(49)侧部，挡板(75)侧部开设有供第三插杆(73)插入的第四插槽(74)。
6.根据权利要求5所述的一种利用微生物技术的多级污水处理机，其特征在于，第一搅拌叶片(26)开设有第五通孔(76)，第二搅拌叶片(45)开设有第六通孔(77)。
说明书
一种利用微生物技术的多级污水处理机
技术领域
本发明属于微生物技术领域，尤其涉及一种利用微生物技术的多级污水处理机。
背景技术
微生物是一切肉眼看不见或看不清的微小生物，个体微小，结构简单，通常要用光学显微镜和电子显微镜才能看清楚的生物，统称为微生物。微生物包括原核类、真核类和非细胞类。病毒是一类由核酸和蛋白质等少数几种成分组成的“非细胞生物”，但是它的生存必须依赖于活细胞。根据存在的不同环境分为原核微生物、空间微生物、真菌微生物、酵母微生物、海洋微生物等。
日常生活中会产生大量的污水，如将这些污水不经过处理就排放到大自然，会对环境造成很大的破坏，因此，污水排放前要经过污水处理系统，当污水达到排放标准时才能排放。
目前工厂常用一种微生物污水处理设备对污水进行处理，该微生物污水处理设备先是进行好氧微生物处理完后，过滤出分解物质完后再通入厌氧微生物和除氧微生物进行处理，如此需要大量的时间使得除氧微生物能够除掉氧，因此亟需研发一种能够加快污水处理速度的利用微生物技术的多级污水处理机。
发明内容
本发明为了克服现有的微生物污水处理设备处理污水需要大量的时间的缺点，本发明要解决的技术问题是提供一种能够加快污水处理速度的利用微生物技术的多级污水处理机。
本发明由以下具体技术手段所达成：
一种利用微生物技术的多级污水处理机，包括有第一连接板、安装板、第二连接板、第三连接板、第一轴承座、第四连接板、第二轴承座、电机、第五连接板、第六连接板、第三轴承座、第一皮带轮、第一转轴、第一锥齿轮、第一L形板、第二锥齿轮、第四轴承座、第七连接板、平皮带、第二皮带轮、第五轴承座、出料管、阀门、第一安装箱、第一搅拌叶片、第一搅拌杆、密封圈、手柄、第一连接杆、第八连接板、挡杆、第一过滤网、安装框、出液管、水泵、进液管、污水管、第一插杆、第二过滤网、第二搅拌叶片、第二搅拌杆、第九连接板和第二安装箱;第一安装箱通过第七连接板与第二安装箱连接，第六连接板沿水平方向固接于第二安装箱侧部;第一连接板一端固接于安装板顶部，另一端固接于第一安装箱底部;第二连接板一端固接于安装板顶部，另一端固接于第七连接板底部;第五连接板一端固接于安装板顶部，另一端固接于第六连接板底部;电机固接于安装板顶部，第四连接板沿竖直方向固接于安装板顶部，第二轴承座固接于第四连接板顶部，第三连接板沿竖直方向固接于安装板顶部，第一轴承座固接于第三连接板顶部;第一转轴一端与第一轴承座枢接并贯穿第一轴承座与第一锥齿轮固接，另一端与第二轴承座枢接并贯穿第二轴承座与电机输出端固接;第一L形板固接于安装板顶部，第四轴承座固接于第一L形板端部，第三轴承座嵌于第二安装箱内底部;第二搅拌杆一端与第四轴承座枢接并贯穿第四轴承座与第二锥齿轮固接，另一端与第三轴承座枢接并贯穿第三轴承座延伸至第二安装箱内;多个第二搅拌叶片等间距固接于第二搅拌杆侧部，第一锥齿轮与第二锥齿轮啮合;第一皮带轮固接于第二搅拌杆，且位于第三轴承座与第四轴承座之间;第二安装箱远离第一安装箱的侧部开设有第三通孔，第二安装箱远离第三通孔的内侧壁开设有第二凹槽，第一插杆固接于第二凹槽内侧壁，第二过滤网嵌于第九连接板顶部，第九连接板侧部开设有供第一插杆插入的第一插槽，污水管与第二安装箱顶部连通，第五轴承座嵌于第一安装箱内底部;第一搅拌杆一端固接于第二皮带轮顶部，另一端与第五轴承座枢接并延伸至第一安装箱内;多个第一搅拌叶片等间距固接于第一搅拌杆侧部，第一皮带轮通过平皮带与第二皮带轮传动连接，第二连接板侧部开设有供平皮带穿过的第一通孔，出料管与第一安装箱连通，阀门安装于出料管，水泵固接于第一安装箱顶部;进液管一端固接于第二安装箱侧部并且与第二安装箱内连通，另一端固接于水泵进液端;出液管一端固接于第一安装箱顶部并且与第一安装箱内连通，另一端固接于水泵出液端;第一安装箱远离第一安装箱的侧部开设有供安装框穿过的第二通孔，第一安装箱靠近第一安装箱的内侧壁开设有供安装框插入的第一凹槽，第一过滤网嵌于安装框内底部，第八连接板固接于安装框侧部，密封圈固接于第八连接板靠近第一安装箱的侧部;两第一连接杆固接于第八连接板侧部，且两第一连接杆关于第八连接板竖直中轴线成轴对称;手柄铰接于两第一连接杆之间;挡杆铰接于第一安装箱侧部，且与第八连接板接触连接。
进一步的，该利用微生物技术的多级污水处理机还包括有圆环板、滤布和第二L形板;滤布固接于圆环板底部，第二L形板固接于圆环板侧部，第二安装箱侧部开设有第二L形板插入的第二插槽，且位于第三通孔下方。
进一步的，该利用微生物技术的多级污水处理机还包括有扇形齿轮、圆柱齿轮、第六轴承座、第二转轴、绕线轮、拉线、第二连接杆、橡胶套、弹性件、第十连接板和第三连接杆;扇形齿轮固接于第一转轴，第六轴承座固接于第二轴承座顶部;第二转轴一端与绕线轮固接，另一端与第六轴承座枢接并贯穿第六轴承座与圆柱齿轮固接;圆柱齿轮与扇形齿轮啮合，第六连接板顶部开设有第四通孔，第三连接杆沿竖直方向固接于第六连接板顶部，第二连接杆与第三连接杆铰接，第十连接板沿水平方向固接于第三连接杆侧部;弹性件一端固接于第十连接板顶部，另一端固接于第二连接杆的侧部;橡胶套固接于第二连接杆端部;拉线一端固接于第二连接杆端部，另一端穿过第四通孔绕于绕线轮。
进一步的，该利用微生物技术的多级污水处理机还包括有第四连接杆、第二插杆、滑杆、第三过滤网和第十一连接板;第四连接杆固接于第一连接板侧部，滑杆固接于第四连接杆前部，第三过滤网嵌于第十一连接板侧部，第十一连接板前部开设有滑孔，滑杆与滑孔滑动连接，第二插杆沿竖直方向固接于第十一连接板顶部，第一连接板侧部开设有供第二插杆插入的第三插槽。
进一步的，该利用微生物技术的多级污水处理机还包括有第三插杆和挡板;第三插杆固接于第二安装箱侧部，挡板侧部开设有供第三插杆插入的第四插槽。
进一步的，第一搅拌叶片开设有第五通孔，第二搅拌叶片开设有第六通孔。
与现有技术相比，本发明具有如下有益效果：
本发明通过电机、第一转轴、第一锥齿轮、第二锥齿轮、第一皮带轮、第二皮带轮、平皮带的相互配合下，能够便捷地驱动第一搅拌杆、第二搅拌杆、第一搅拌叶片、第二搅拌叶片的转动，以便于使得好氧微生物和厌氧微生物能够更充分地与污水接触;通过水泵、进液管、出液管的相互配合下，能够便捷地把第二安装箱中的污水输送至第一安装箱中;通过第二过滤网能够便捷地过滤掉垃圾;通过安装框、第一过滤网的相互配合下能够便捷地过滤掉好氧微生物产生的物质;本发明能够便捷地用好氧微生物和厌氧微生物对污水进行处理，从而到达加快处理速度的效果。
