申请日2018.10.17
公开(公告)日2019.01.15
IPC分类号C02F9/04
摘要
本发明属于污水处理设备技术领域，具体的说是一种城市污水氧化处理设备，包括本体、推板、伸缩气缸、导向管、进气盘、搅拌混合单元、静置室和沉淀室，推板位于本体的上端，推板由伸缩气缸驱动，导向管的内壁为螺旋状，导向管用于引导污水螺旋转动;进气盘镶嵌在本体内壁上，进气盘外接有臭氧通入管;搅拌混合单元用于将进气盘内通入的臭氧和沉淀剂引入到污水中并充分混合搅拌;静置室位于搅拌混合单元下方，使污水分为上层清液和沉淀的颗粒物，沉淀室用于接收静置室沉淀的颗粒物;本发明可使污水与臭氧和沉淀剂充分混合并反应，使污水被充分净化和消毒灭菌并易于沉淀，提高污水处理效率。
权利要求书

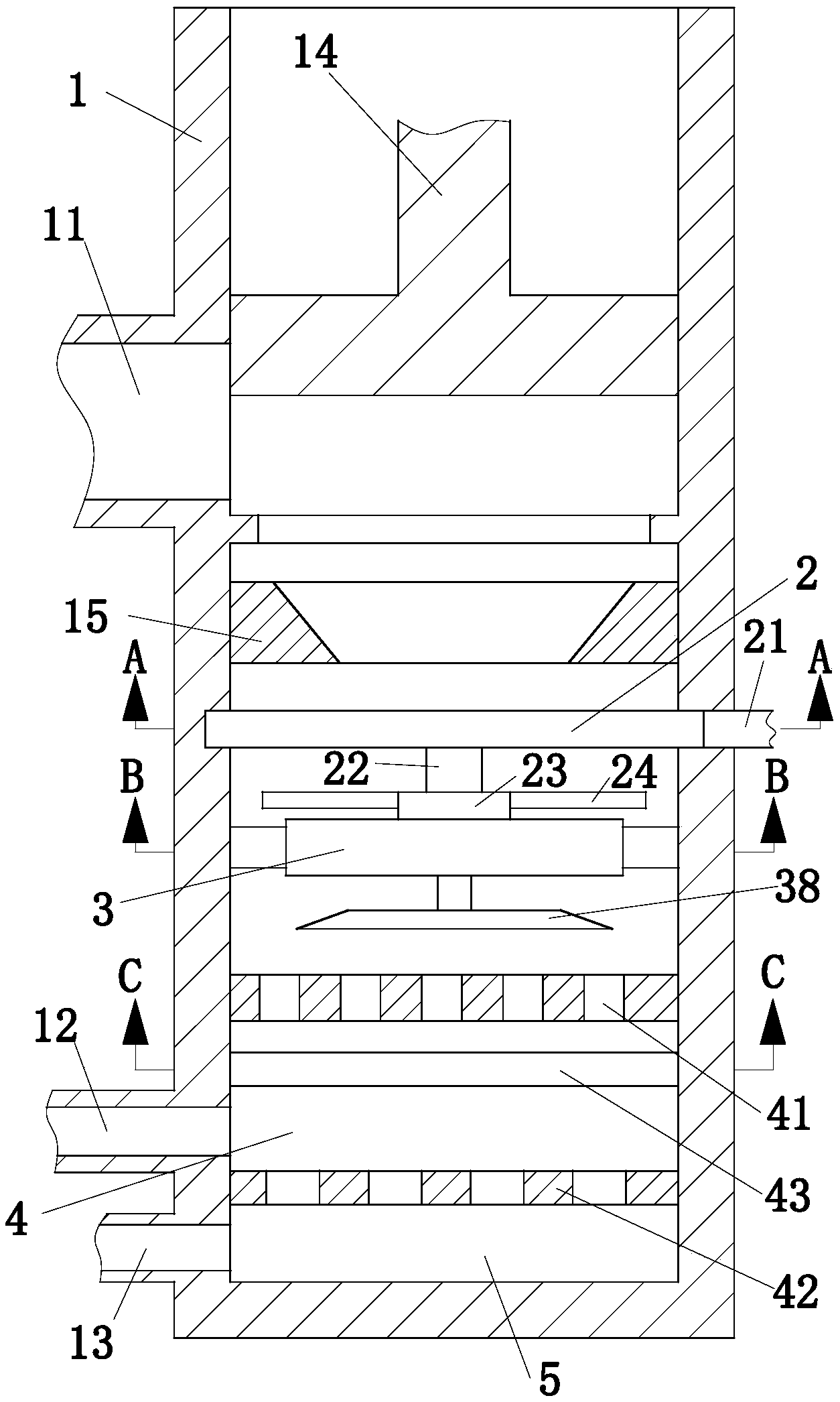

1.一种城市污水氧化处理设备，其特征在于：包括本体(1)、推板(14)、伸缩气缸、导向管(15)、进气盘(2)、搅拌混合单元(3)、静置室(4)和沉淀室(5)，所述本体(1)的上部设置有进水口(11);所述推板(14)位于本体(1)的上端，推板(14)由伸缩气缸驱动，推板(14)上升使本体(1)内产生负压而使污水从进水口(11)进入，推板(14)下降使污水沿着本体(1)内壁被下压;所述导向管(15)与本体(1)内壁相适配，导向管(15)的内壁为螺旋状，导向管(15)用于引导污水螺旋转动;所述进气盘(2)镶嵌在进水口(11)下方的本体(1)内壁上，进气盘(2)外接有臭氧通入管(21);所述臭氧通入管(21)还用于向进气盘(2)内加入沉淀剂;所述搅拌混合单元(3)与进气盘(2)之间设置有硬质气管一(22)和硬质气管二(23)，搅拌混合单元(3)通过硬质气管一(22)和硬质气管二(23)连通于进气盘(2)，搅拌混合单元(3)用于将进气盘(2)内通入的臭氧和沉淀剂引入到污水中并充分混合搅拌;所述硬质气管一(22)和硬质气管二(23)转动连接;所述硬质气管二(23)上均布有至少三片螺旋叶片(24);其中，
所述静置室(4)位于搅拌混合单元(3)下方，静置室(4)用于使流动污水逐渐静止分层，使污水分为上层清液和沉淀的颗粒物，静置室(4)处设置有用于排出上层清液的出水口(12)，静置室(4)包括由上出水板(41)和下出水板(42)，静置室(4)由上出水板(41)和下出水板(42)以及本体(1)内壁围合而成，静置室(4)中部固设有隔板(43);所述隔板(43)与本体(1)内壁固连，隔板(43)用于降低污水流动;所述上出水板(41)和下出水板(42)用于阻止污水流动;所述沉淀室(5)用于接收静置室(4)沉淀的颗粒物，沉淀室(5)处设置有用于排出沉淀物的出料口(13)，沉淀室(5)由下出水板(42)和本体(1)内壁围合而成，颗粒物通过下出水板(42)沉淀到沉淀室(5)内。
2.根据权利要求1所述的一种城市污水氧化处理设备，其特征在于：所述本体(1)的内壁上倾斜设置有多个弹性挡板(31)，且弹性挡板(31)临近搅拌混合单元(3);所述搅拌混合单元(3)包括空心轴(32)、弧形弹性叶片(33)、弹性气囊一(34)、弹性气囊二(35)和固定块(36);所述空心轴(32)与硬质气管二(23)固连并接通，且空心轴(32)的下端封闭;所述弧形弹性叶片(33)均布于空心轴(32)的轴面上，弧形弹性叶片(33)的长度长于空心轴(32)与弹性挡板(31)之间的距离，弧形弹性叶片(33)转动将挤压弹性挡板(31)而使自身以及弹性挡板(31)均弯曲变形，且弧形弹性叶片(33)、螺旋叶片(24)以及导向管(15)的内壁旋向相同;所述弹性气囊一(34)布置空心轴(32)的轴面上，弹性气囊一(34)紧贴弧形弹性叶片(33)弯曲内凹的一侧，弹性气囊一(34)包括气腔一(341)和气腔二(342);所述气腔一(341)内部与空心轴(32)连通，气腔一(341)上布置有多个气孔一;所述固定块(36)固定于与弧形弹性叶片(33)连接处的空心轴(32)上，固定块(36)用于辅助弧形弹性叶片(33)挤压弹性气囊一(34);所述弹性气囊二(35)位于弧形弹性叶片(33)的端部并朝向弹性挡板(31)的一侧，弹性气囊二(35)上设置有朝向弧形弹性叶片(33)长度方向的气孔，弹性气囊二(35)和弹性气囊一(34)在弧形弹性叶片(33)变形后均受到弧形弹性叶片(33)压迫。
3.根据权利要求2所述的一种城市污水氧化处理设备，其特征在于：所述气腔二(342)上设置有多个孔二(343);所述孔二(343)呈一端大另一端小的圆台状，且孔二(343)的小端朝向气腔二(342)内侧;所述气腔二(342)内设置有一个弹性气囊三(344);所述弹性气囊三(344)上布满有孔三，且孔三远小于孔二(343)。
4.根据权利要求2所述的一种城市污水氧化处理设备，其特征在于：所述固定块(36)一侧斜面一(361)与弧形弹性叶片(33)外凸的曲面之间的夹角为钝角，且斜面一(361)与固定块(36)另一侧的斜面二(362)之间夹角为钝角。
5.根据权利要求2所述的一种城市污水氧化处理设备，其特征在于：所述弹性挡板(31)的端部连接有刮料杆(37);所述刮料杆(37)的端部固连有截面为三角状的刮料块(371)。
6.根据权利要求1所述的一种城市污水氧化处理设备，其特征在于：所述搅拌混合单元(3)下端设置有切割刀具(38);所述切割刀具(38)用于跟随搅拌混合单元(3)转动而切割污水中的颗粒物。
说明书
一种城市污水氧化处理设备
技术领域
本发明属于污水处理设备技术领域，具体的说是一种城市污水氧化处理设备。
背景技术
随着社会的发展，越来越多的人工合成化合物进入到水体中，造成水体中存在一些高稳定性、难氧化的有机物，该类有机物对水环境造成了严重的破坏。经济有效地去除水中这类难降解有机污染物已成为目前水处理领域研究和工程应用的热点。近年来研究开发的以臭氧为氧化剂的高级氧化技术能够氧化分解水中有毒、难降解的有机污染物，受到越来越多的关注。
专利文献1：用于污水处理的氧化罐，申请号：2017214867957
上述专利文献1中，公开了一种用于污水处理的氧化罐，其包括圆柱形罐体以及由圆柱形罐体的底部向下延伸形成的锥形罐体，在锥形罐体上设置有污水入口，在圆柱形罐体上设置有污水出口;以及设置在圆柱形罐体内的环形分布器，其包括与圆柱形罐体同轴设置的环形管道、以及与环形管道流体连通以向环形管道输送压缩空气的压缩空气输送管道，在环形管道的表面上开设有朝向圆柱形罐体顶部的多个孔口。该氧化罐采用环形分布器进行曝气，从结构上增加了空气与污水的接触面积，有助于将污水被氧化处理，但该氧化罐仅仅从结构上增加空气与污水的接触面积，将显得较为不足，不能充分的使污水被氧化，而且用空气氧化污水，效率低下，处理污水的效果不明显。
发明内容
为了弥补现有技术的不足，本发明提出的一种城市污水氧化处理设备，本发明的目的在于使污水与臭氧和沉淀剂充分混合并反应，使污水被充分净化和消毒灭菌并易于沉淀，提高污水处理的效率。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种城市污水氧化处理设备，包括本体、推板、伸缩气缸、导向管、进气盘、搅拌混合单元、静置室和沉淀室，所述本体的上部设置有进水口;所述推板位于本体的上端，推板由伸缩气缸驱动，推板上升使本体内产生负压而使污水从进水口进入，推板下降使污水沿着本体内壁被下压;所述导向管与本体内壁相适配，导向管的内壁为螺旋状，导向管用于引导污水螺旋转动;所述进气盘镶嵌在进水口下方的本体内壁上，进气盘外接有臭氧通入管;所述臭氧通入管还用于向进气盘内加入沉淀剂;所述沉淀剂为絮凝剂和助凝剂;所述搅拌混合单元与进气盘之间设置有硬质气管一和硬质气管二，搅拌混合单元通过硬质气管一和硬质气管二连通于进气盘，搅拌混合单元用于将进气盘内通入的臭氧和沉淀剂引入到污水中并充分混合搅拌;所述硬质气管一和硬质气管二转动连接;所述硬质气管二上均布有至少三片螺旋叶片;其中，
所述静置室位于搅拌混合单元下方，静置室用于使流动污水逐渐静止分层，使污水分为上层清液和沉淀的颗粒物，静置室处设置有用于排出上层清液的出水口，静置室包括由上出水板和下出水板，静置室由上出水板和下出水板以及本体内壁围合而成，静置室中部固设有隔板;所述隔板与本体内壁固连，隔板用于降低污水流动;所述上出水板和下出水板用于阻止污水流动;所述沉淀室用于接收静置室沉淀的颗粒物，沉淀室处设置有用于排出沉淀物的出料口，沉淀室由下出水板和本体内壁围合而成，颗粒物通过下出水板沉淀到沉淀室内。工作时，将污水从进水口引入，在伸缩气缸的作用下，推板在本体内上下运动，一方面，推板上升使本体内产生负压而使污水从进水口进入，另一方面，推板下降使污水沿着本体内壁被下压，使得污水既有进入本体内的动力，污水又有在本体内继续流动的压力，提高了污水被城市污水氧化处理设备内流动的效率;在污水沿着本体内壁向下流动时，污水在通过导向管时会沿着导向管内壁呈螺旋流动，而进气盘通过外接臭氧通入管，向进气盘内通入臭氧以及沉淀剂，并通过硬质气管一和硬质气管二将臭氧和沉淀剂通入到搅拌混合单元内，由搅拌混合单元向污水中释放臭氧和沉淀剂，用臭氧氧化污水，并使沉淀剂与污水混合，使污水中的颗粒物沉淀，提高了污水被城市污水氧化处理设备净化的效果;螺旋流动的污水将驱动搅拌混合单元转动，在螺旋流动的污水驱动下，螺旋叶片叶片将带动硬质气管二转动，进而促进搅拌混合单元转动，搅拌混合单元搅拌污水使臭氧和沉淀剂与污水充分混合，提高了城市污水氧化处理设备对污水处理的能力;被臭氧和沉淀剂处理后的污水进入静置室，一方面，上出水板和下出水板可有效降低了污水的流动，使污水内的颗粒物便于沉淀，另一方面，静置室中部的隔板将辅助上出水板和下出水板使污水逐渐趋于静置，有利于污水中颗粒物穿过下出水板而降沉，有效提高静置室静置污水使颗粒物沉淀的效果;最后将沉淀室积攒较多的颗粒物抽走，使污水中颗粒物被分离，实现污水的洁净处理。
所述本体的内壁上倾斜设置有多个弹性挡板，且弹性挡板临近搅拌混合单元;所述搅拌混合单元包括空心轴、弧形弹性叶片、弹性气囊一、弹性气囊二和固定块;所述空心轴与硬质气管二固连并接通，且空心轴的下端封闭;所述弧形弹性叶片均布于空心轴的轴面上，弧形弹性叶片的长度长于空心轴与弹性挡板之间的距离，弧形弹性叶片转动将挤压弹性挡板而使自身以及弹性挡板均弯曲变形，且弧形弹性叶片、螺旋叶片以及导向管的内壁旋向相同;所述弹性气囊一布置空心轴的轴面上，弹性气囊一紧贴弧形弹性叶片弯曲内凹的一侧，弹性气囊一包括气腔一和气腔二;所述气腔一内部与空心轴连通，气腔一上布置有多个气孔一;所述固定块固定于与弧形弹性叶片连接处的空心轴上，固定块用于辅助弧形弹性叶片挤压弹性气囊一;所述弹性气囊二位于弧形弹性叶片的端部并朝向弹性挡板的一侧，弹性气囊二上设置有朝向弧形弹性叶片长度方向的气孔，弹性气囊二和弹性气囊一在弧形弹性叶片变形后均受到弧形弹性叶片压迫。工作时，搅拌混合单元转动，进气盘内的臭氧和沉淀剂通过硬质气管一、硬质气管二、空心轴和气腔一流入到污水中，一方面，弧形弹性叶片转动促进污水与臭氧和沉淀剂混合;弧形弹性叶片转动将挤压弹性挡板而使自身以及弹性挡板均弯曲变形，弯曲变形的弧形弹性叶片一端将挤压弹性气囊一，使气腔一加速向外溢出臭氧和沉淀剂，弧形弹性叶片的另一端将与弹性挡板拍打而挤压弹性气囊二，使弹性气囊二内进入的污水沿着弧形弹性叶片放向被挤出，促进了污水的流动，提高污水与臭氧以及沉淀剂的混合，同时，被弧形弹性叶片拍打的弹性挡板也将向本体内壁压迫，促进污水的流动，使污水更好的被城市污水氧化处理设备处理。
所述气腔二上设置有多个孔二;所述孔二呈一端大另一端小的圆台状，且孔二的小端朝向气腔二内侧;所述气腔二内设置有一个弹性气囊三;所述弹性气囊三上布满有孔三，且孔三远小于孔二。工作时，因孔二的小端朝向气腔二内侧，使得污水内的颗粒物难以进入到气腔二内，降低气腔二内颗粒物沉淀的量，同时，在气腔二内布置一个弹性气囊三，使得弹性气囊三在受外界的弧形弹性叶片压迫后，弹性气囊三内的污水将被挤压出而促进气腔二内污水的流动，使得气腔二内的颗粒物容易浮起而便于排出，避免气腔二内颗粒物沉积过多。
所述固定块一侧斜面一与弧形弹性叶片外凸的曲面之间的夹角为钝角，且斜面一与固定块另一侧的斜面二之间夹角为钝角。工作时，气腔一内的臭氧和沉淀剂将部分沿着斜面二流动，因斜面一与固定块另一侧的斜面二之间夹角为钝角，可使得斜面一与斜面二处不易存集颗粒物，同时，部分臭氧和沉淀剂将沿着斜面一向弧形弹性叶片凸起的弧面处流动，流动的臭氧和沉淀剂将与弹性气囊二受压排出的污水碰撞而产生扰流，有利于提高污水与臭氧和沉淀剂的混合，促进使污水中的颗粒物易于沉淀，使污水与臭氧更好的发生氧化反应。
所述弹性挡板的端部连接有刮料杆;所述刮料杆的端部固连有截面为三角状的刮料块。工作时，弹性挡板受弧形弹性叶片挤压后向本体内壁压迫，使弹性挡板不断来回摆动，弹性挡板将驱使刮料杆沿着本体内壁来回滑动，刮料块将刮除附着在本体内壁上的颗粒物，疏通本体内壁，使本体内壁内污水流通更加顺畅，有利于提高城市污水氧化处理设备处理污水的效率。
所述搅拌混合单元下端设置有切割刀具;所述切割刀具用于跟随搅拌混合单元转动而切割污水中的颗粒物。工作时，切割刀具用于跟随搅拌混合单元转动而切割污水中的颗粒物，使污水中的颗粒物颗粒变小，可降低或避免颗粒物堵在上出水板处，有利于促进污水在本体内壁内流通顺畅，有利于提高城市污水氧化处理设备处理污水的效率。
本发明的有益效果如下：
1.本发明通过推板在本体内上下运动，一方面，推板上升使本体内产生负压而使污水从进水口进入，另一方面，推板下降使污水沿着本体内壁被下压，使得污水既有进入本体内的动力，污水又有在本体内继续流动的压力，提高了污水被城市污水氧化处理设备内流动的效率;并通过进气盘和搅拌混合单元向污水中释放臭氧和沉淀剂，使污水被充分净化和消毒灭菌并易于沉淀，有利于提高污水被处理的效果和效率;通过静置室使污水中的沉淀物可充分的沉淀于沉淀室，使得污水更加洁净。
2.本发明通过使被臭氧和沉淀剂处理后的污水进入静置室，一方面，上出水板和下出水板可有效降低了污水的流动，使污水内的颗粒物便于沉淀，另一方面，静置室中部的隔板将辅助上出水板和下出水板使污水逐渐趋于静置，有利于污水中颗粒物穿过下出水板而降沉，有效提高静置室静置污水使颗粒物沉淀的效果;最后将沉淀室积攒较多的颗粒物抽走，使污水中颗粒物被分离，实现污水的洁净处理。
3.本发明通过搅拌混合单元转动搅拌污水，进气盘内的臭氧和沉淀剂通过硬质气管一、硬质气管二、空心轴和气腔一流入到污水中，一方面，弧形弹性叶片转动促进污水与臭氧和沉淀剂混合;弧形弹性叶片转动将挤压弹性挡板而使自身以及弹性挡板均弯曲变形，弯曲变形的弧形弹性叶片一端将挤压弹性气囊一，使气腔一加速向外溢出臭氧和沉淀剂，弧形弹性叶片的另一端将与弹性挡板拍打而挤压弹性气囊二，使弹性气囊二内进入的污水沿着弧形弹性叶片放向被挤出，促进了污水的流动，提高污水与臭氧以及沉淀剂的混合，同时，被弧形弹性叶片拍打的弹性挡板也将向本体内壁压迫，促进污水的流动，提高城市污水氧化处理设备处理污水的效率。
4.本发明通过使弹性挡板受弧形弹性叶片挤压而向本体内壁压迫，使弹性挡板不断来回摆动，弹性挡板将驱使刮料杆沿着本体内壁来回滑动，刮料块将刮除附着在本体内壁上的颗粒物，疏通本体内壁，使本体内壁内污水流通更加顺畅，有利于提高城市污水氧化处理设备处理污水的效率。
5.本发明通过切割刀具跟随搅拌混合单元转动而切割污水中的颗粒物，使污水中的颗粒物颗粒变小，可降低或避免颗粒物堵在上出水板处，有利于促进污水在本体内壁内流通顺畅，有利于提高城市污水氧化处理设备处理污水的效率。
