申请日2017.08.29
公开(公告)日2018.04.17
IPC分类号C02F11/04; C02F11/10; C02F11/12
摘要
本实用新型提供了一种污泥二级热水解高级厌氧消化装置，包括一级污泥热解反应釜、二级泥浆热解反应罐、板框压滤机、高效厌氧反应器、沼气锅炉、污泥仓、冷却水池、压滤液池，所述一级污泥热解反应釜与所述二级泥浆热解反应罐连通，所述冷却水池与所述二级泥浆热解反应罐连通，所述板框压滤机输入端与所述二级泥浆热解反应罐连通，所述板框压滤机输出端与所述压滤液池连通，所述高效厌氧反应器两端分别与所述压滤液池和所述沼气锅炉连通，所述一级污泥热解反应釜与所述沼气锅炉连通。本实用新型的有益效果是：本实用新型的效率高、投资小、运行稳定，实现了污泥的资源化能源利用。
权利要求书

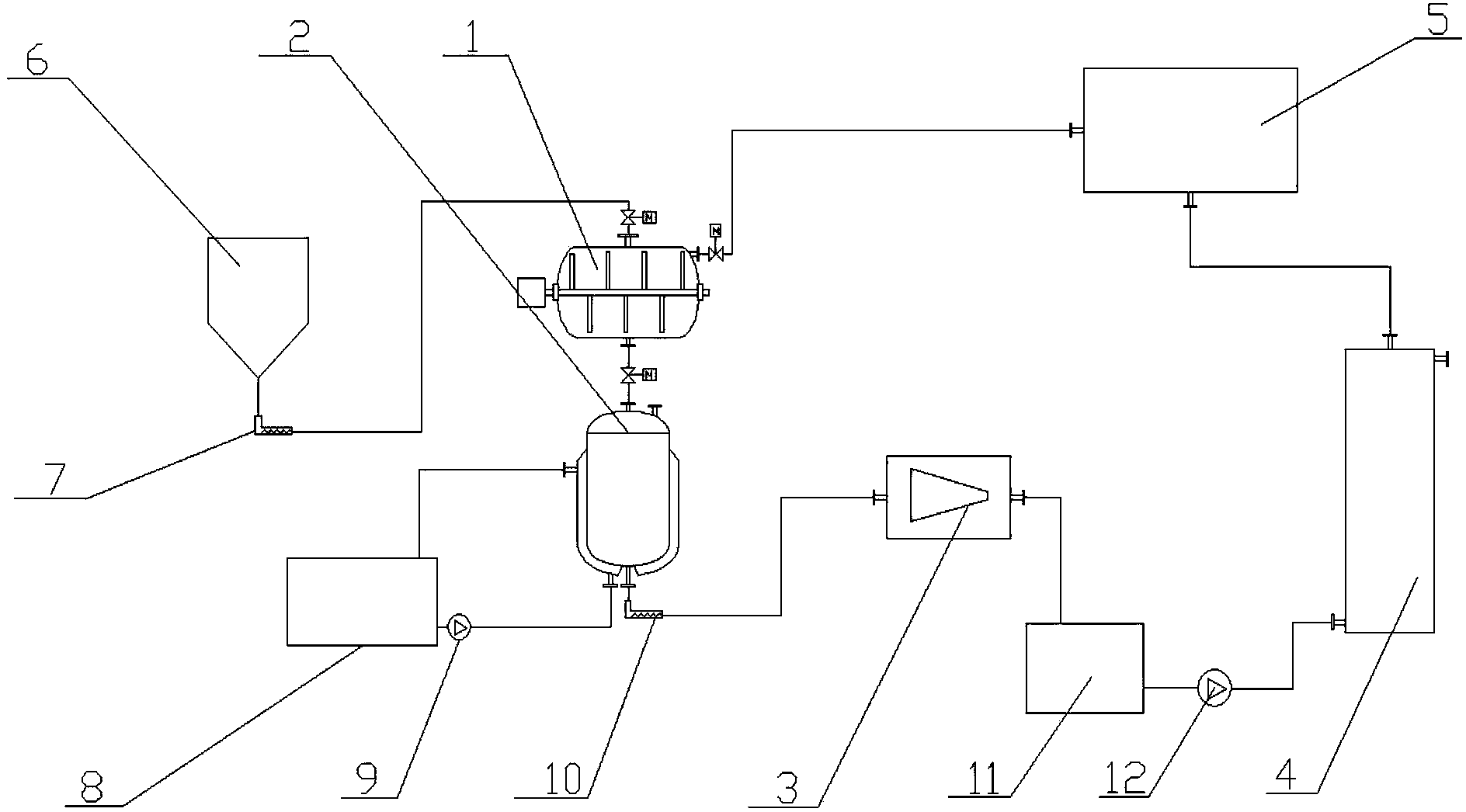

1.一种污泥二级热水解高级厌氧消化装置，其特征在于：包括一级污泥热解反应釜(1)、二级泥浆热解反应罐(2)、板框压滤机(3)、高效厌氧反应器(4)、沼气锅炉(5)、污泥仓(6)、冷却水池(8)、压滤液池(11)，所述一级污泥热解反应釜(1)与所述二级泥浆热解反应罐(2)连通，所述冷却水池(8)与所述二级泥浆热解反应罐(2)连通，所述板框压滤机(3)输入端与所述二级泥浆热解反应罐(2)连通，所述板框压滤机(3)输出端与所述压滤液池(11)连通，所述高效厌氧反应器(4)两端分别与所述压滤液池(11)和所述沼气锅炉(5)连通，所述一级污泥热解反应釜(1)与所述沼气锅炉(5)连通。
2.根据权利要求1所述的污泥二级热水解高级厌氧消化装置，其特征在于：该污泥二级热水解高级厌氧消化装置还包括污泥输送泵(7)，所述污泥输送泵(7)连接于所述污泥仓(6)与所述一级污泥热解反应釜(1)连通，所述污泥输送泵(7)用于将所述污泥仓(6)内的污泥输送至所述一级污泥热解反应釜(1)内。
3.根据权利要求1所述的污泥二级热水解高级厌氧消化装置，其特征在于：该污泥二级热水解高级厌氧消化装置还包括冷却水循环泵(9)，所述冷却水 循环泵(9)连接于所述冷却水池(8)与所述二级泥浆热解反应罐(2)之间，所述冷却水循环泵(9)用于将所述冷却水池(8)内的冷却水输送至所述二级泥浆热解反应罐(2)内。
4.根据权利要求1所述的污泥二级热水解高级厌氧消化装置，其特征在于：该污泥二级热水解高级厌氧消化装置还包括污浆输送泵(10)，所述污浆输送泵(10)连接于所述二级泥浆热解反应罐(2)与所述板框压滤机(3)之间，所述污浆输送泵(10)用于将所述二级泥浆热解反应罐(2)内的污浆输送至所述板框压滤机(3)内。
5.根据权利要求1所述的污泥二级热水解高级厌氧消化装置，其特征在于：所述高效厌氧反应器(4)为内循环厌氧反应器或者厌氧颗粒污泥膨胀床。
6.根据权利要求1所述的污泥二级热水解高级厌氧消化装置，其特征在于：所述板框压滤机(3)为隔膜式压滤机。
7.根据权利要求1所述的污泥二级热水解高级厌氧消化装置，其特征在于：所述一级污泥热解反应釜(1)内设有对污泥进行搅拌的搅拌器。
8.根据权利要求1所述的污泥二级热水解高级厌氧消化装置，其特征在于：所述二级泥浆热解反应罐(2)外表面安装有冷却夹套。
说明书
一种污泥二级热水解高级厌氧消化装置
技术领域
本实用新型涉及市政污泥处理处置技术领域，尤其涉及一种污泥二级热水解高级厌氧消化装置。
背景技术
现在我国城镇每天产生大量的市政污泥，污泥的处理处置现在已经成了每个城市很大的迫切问题，给城市的环境和可持续发展造成非常大的压力，实现污泥的减量化、无害化、稳定化、资源化必须改变传统的装置来解决这一迫切的问题。我国污泥含砂量大，砂子淤塞造成传统的污泥热水解厌氧消化项目运行不稳定，项目处理效率很低，投资大。
实用新型内容
本实用新型提供了一种污泥二级热水解高级厌氧消化装置，包括一级污泥热解反应釜、二级泥浆热解反应罐、板框压滤机、高效厌氧反应器、沼气锅炉、污泥仓、冷却水池、压滤液池，所述一级污泥热解反应釜与所述二级泥浆热解反应罐连通，所述冷却水池与所述二级泥浆热解反应罐连通，所述板框压滤机输入端与所述二级泥浆热解反应罐连通，所述板框压滤机输出端与所述压滤液池连通，所述高效厌氧反应器两端分别与所述压滤液池和所述沼气锅炉连通，所述一级污泥热解反应釜与所述沼气锅炉连通。
作为本实用新型的进一步改进，该污泥二级热水解高级厌氧消化装置还包括污泥输送泵，所述污泥输送泵连接于所述污泥仓与所述一级污泥热解反应釜连通，所述污泥输送泵用于将所述污泥仓内的污泥输送至所述一级污泥热解反应釜内。
作为本实用新型的进一步改进，该污泥二级热水解高级厌氧消化装置还包括冷却水循环泵，所述冷却水循环泵连接于所述冷却水池与所述二级泥浆热解反应罐之间，所述冷却水循环泵用于将所述冷却水池内的冷却水输送至所述二级泥浆热解反应罐内。
作为本实用新型的进一步改进，该污泥二级热水解高级厌氧消化装置还包括污浆输送泵，所述污浆输送泵连接于所述二级泥浆热解反应罐与所述板框压滤机之间，所述污浆输送泵用于将所述二级泥浆热解反应罐内的污浆输送至所述板框压滤机内。
作为本实用新型的进一步改进，所述高效厌氧反应器为内循环厌氧反应器或者厌氧颗粒污泥膨胀床。
作为本实用新型的进一步改进，所述板框压滤机为隔膜式压滤机。
作为本实用新型的进一步改进，所述一级污泥热解反应釜内设有对污泥进行搅拌的搅拌器。
作为本实用新型的进一步改进，所述二级泥浆热解反应罐外表面安装有冷却夹套。
本实用新型的有益效果是：本实用新型的效率高、投资小、运行稳定，实现了污泥的资源化能源利用。
