申请日2017.08.30
公开(公告)日2018.05.22
IPC分类号D06B23/20; C02F9/02
摘要
本实用新型提供一种印染污水可过滤的印染机，涉及印染领域。该印染污水可过滤的印染机，包括第一侧板和泵箱，所述第一侧板的右侧固定连接有固定轴，所述固定轴远离第一侧板的一端固定连接有第二侧板，所述固定轴的表面套接有滚筒，所述第二侧板的左侧固定连接有活动轴，所述活动轴的表面套接有染筒。该印染污水可过滤的印染机，通过过滤盒、砂砾、吸附网、导管、传送管、泵箱、排水管、过滤箱、接水盒和海绵垫配合，达到印染机械在印染工作中产生的污水可以进行过滤后再排放的效果，解决了现有的印染机械在印染产品结束时就将水与染料混合的污水进行排放，这样会使印染产生的污水汇入河流，对于周边环境带来潜在威胁的问题。
权利要求书

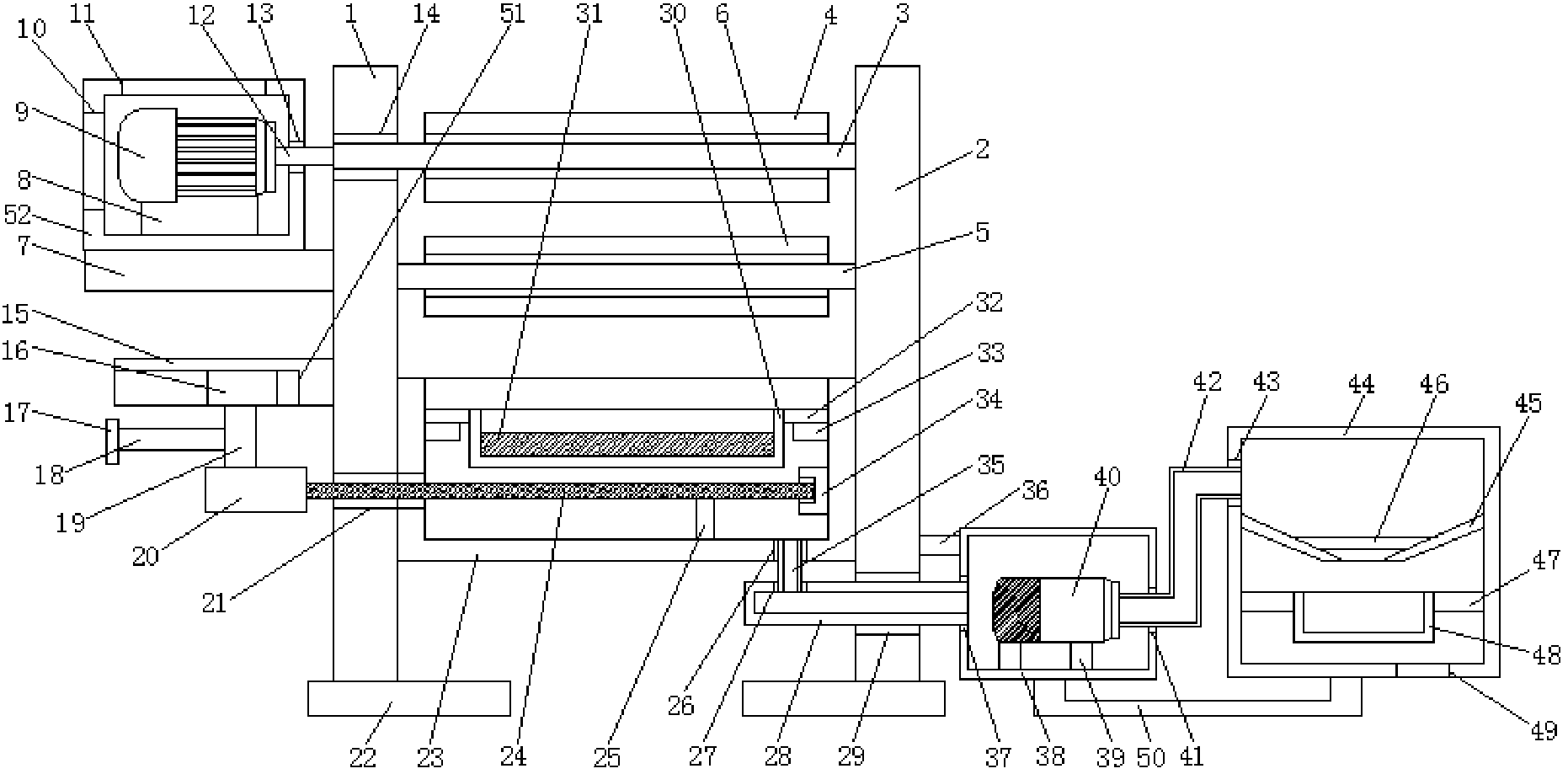

1.一种印染污水可过滤的印染机，包括第一侧板(1)和泵箱(38)，其特征在于：所述第一侧板(1)的右侧固定连接有固定轴(5)，所述固定轴(5)远离第一侧板(1)的一端固定连接有第二侧板(2)，所述固定轴(5)的表面套接有滚筒(6)，所述第二侧板(2)的左侧固定连接有活动轴(3)，所述活动轴(3)的表面套接有染筒(4)，所述第一侧板(1)的右侧并对应活动轴(3)的位置开设有活动孔(14)，所述第一侧板(1)的左侧固定连接有托板(7)，所述托板(7)的上表面固定连接有电机箱(52)，所述电机箱(52)的内底壁固定连接有电机座(8)，所述电机座(8)的上表面固定连接有电机(9)，所述电机(9)的输出端固定连接有传动轴(12)，所述电机箱(52)的右侧并对应传动轴(12)的位置开设有开孔(13)，所述传动轴(12)远离电机(9)的一端贯穿开孔(13)并延伸至电机箱(52)的外部，所述传动轴(12)位于电机箱(52)外部的一端与活动轴(3)固定连接，所述第一侧板(1)的左侧固定连接有滑板(15)，所述滑板(15)的下表面开设有滑槽(51)，所述滑槽(51)的内部滑动连接有滑块(16)，所述滑块(16)的下表面固定连接有连接杆(19)，所述第一侧板(1)与第二侧板(2)相对的一面之间固定连接有收集箱(23)，所述收集箱(23)的左右两侧内壁均固定连接有托块(33)，两个托块(33)的上表面均搭接有固定块(32)，两个固定块(32)相对的一面之间固定连接有过滤盒(30)，所述过滤盒(30)的内部填充有砂砾(31)，所述收集箱(23)的右侧内壁固定连接有卡座(34)，所述卡座(34)的内部插接有吸附网(24)，所述第一侧板(1)的左侧开设有与收集箱(23)内部相连通的插入孔(21)，所述吸附网(24)远离卡座(34)的一端贯穿插入孔(21)并延伸至第一侧板(1)的左侧;
所述泵箱(38)的内底壁固定连接有支撑杆(39)，所述支撑杆(39)远离泵箱(38)内底壁的一端固定连接有水泵(40)，所述水泵(40)的输出端固定连接有排水管(42)，所述泵箱(38)的右侧并对应排水管(42)的位置开设有排水孔(41)，所述排水管(42)远离水泵(40)的一端贯穿排水孔(41)并延伸至泵箱(38)的外部，所述排水管(42)位于泵箱(38)外部的一端设置有过滤箱(44)，所述过滤箱(44)的左侧开设有与过滤箱(44)内部相连通的固定孔(43)，所述排水管(42)位于泵箱(38)外部的一端与固定孔(43)的内部固定连接，所述过滤箱(44)的左右两侧内壁之间固定连接有接水盒(45)，所述接水盒(45)的左右两侧内壁之间固定连接有海绵垫(46)，所述过滤箱(44)的底部开设有与过滤箱(44)内壁相连通的出水孔(49)，所述泵箱(38)的左侧开设有与泵箱(38)内壁相连通的导水孔(37)，所述导水孔(37)的内部固定连接有传送管(28)，所述第二侧板(2)的左侧并对应传送管(28)的位置开设有连通孔(29)，所述传送管(28)远离泵箱(38)的一端贯穿连通孔(29)并延伸至第二侧板(2)的左侧，所述传送管(28)位于第二侧板(2)左侧的一端上表面开设有与传送管(28)内部相连通的进水孔(27)，所述进水孔(27)的内部固定连接有导管(35)，所述收集箱(23)的底部开设有与收集箱(23)内部相连通的流通孔(26)，所述导管(35)远离进水孔(27)的一端与流通孔(26)的内部固定连接。
2.根据权利要求1所述的一种印染污水可过滤的印染机，其特征在于：所述电机箱(52)的左侧开设有与电机箱(52)内部相连通的第一透气孔(10)，所述电机箱(52)的顶部开设有与电机箱(52)内部相连通的第二透气孔(11)。
3.根据权利要求1所述的一种印染污水可过滤的印染机，其特征在于：所述连接杆(19)的左侧固定连接有推拉杆(18)，所述推拉杆(18)远离连接杆(19)的一端固定连接有挡块(17)。
4.根据权利要求1所述的一种印染污水可过滤的印染机，其特征在于：所述吸附网(24)位于第一侧板(1)左侧的一端固定连接有连接块(20)，所述连接块(20)的上表面与连接杆(19)固定连接。
5.根据权利要求1所述的一种印染污水 可过滤的印染机，其特征在于：所述第二侧板(2)的右侧固定连接有稳固杆(36)，所述稳固杆(36)远离第二侧板(2)的一端与泵箱(38)的左侧固定连接。
6.根据权利要求1所述的一种印染污水可过滤的印染机，其特征在于：所述过滤箱(44)的左右两侧内壁均固定连接有固定条(47)，两个固定条(47)之间通过沉淀盒(48)固定连接。
7.根据权利要求1所述的一种印染污水可过滤的印染机，其特征在于：所述第一侧板(1)与第二侧板(2)的底部均固定连接有脚垫(22)，两个脚垫(22)以收集箱(23)的中轴线对称设置。
8.根据权利要求1所述的一种印染污水可过滤的印染机，其特征在于：所述吸附网(24)的下表面搭接有辅助块(25)，所述辅助块(25)的下表面与收集箱(23)的内底壁固定连接。
9.根据权利要求1所述的一种印染污水可过滤的印染机，其特征在于：所述泵箱(38)的底部固定连接有稳固板(50)，所述稳固板(50)远离泵箱(38)的一端与过滤箱(44)的底部固定连接。
说明书
一种印染污水可过滤的印染机
技术领域
本实用新型涉及印染技术领域，具体为一种印染污水可过滤的印染机。
背景技术
早在六、七千年前的新石器时代，我们的祖先就能够用赤铁矿粉末将麻布染成红色。居住在青海柴达木盆地诺木洪地区的原始部落，能把毛线染成黄、红、褐、蓝等色，织出带有色彩条纹的毛布。商周时期，染色技术不断提高，宫廷手工作坊中设有专职的官吏"染人"来"掌染草"，管理染色生产，染出的颜色也不断增加，到汉代，染色技术达到了相当高的水平。而如今随着科技的发展，现在印染都采用专业机械进行工作。
印染机械用于羊毛衫、腈纶和棉毛衫等成衣的染色、漂白、煮炼和水洗等工艺，也可以用于手套、袜子、毛巾等成品的印染处理，是一种适应范围广泛的成品之理想的印染设备，现有的印染机械在印染产品结束时就将水与染料混合的污水进行排放，这样会使印染产生的污水汇入河流，对于周边环境带来潜在威胁。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种印染污水可过滤的印染机，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种印染污水可过滤的印染机，包括第一侧板和泵箱，所述第一侧板的右侧固定连接有固定轴，所述固定轴远离第一侧板的一端固定连接有第二侧板，所述固定轴的表面套接有滚筒，所述第二侧板的左侧固定连接有活动轴，所述活动轴的表面套接有染筒，所述第一侧板的右侧并对应活动轴的位置开设有活动孔，所述第一侧板的左侧固定连接有托板，所述托板的上表面固定连接有电机箱，所述电机箱的内底壁固定连接有电机座，所述电机座的上表面固定连接有电机，所述电机的输出端固定连接有传动轴，所述电机箱的右侧并对应传动轴的位置开设有开孔，所述传动轴远离电机的一端贯穿开孔并延伸至电机箱的外部，所述传动轴位于电机箱外部的一端与活动轴固定连接，所述第一侧板的左侧固定连接有滑板，所述滑板的下表面开设有滑槽，所述滑槽的内部滑动连接有滑块，所述滑块的下表面固定连接有连接杆，所述第一侧板与第二侧板相对的一面之间固定连接有收集箱，所述收集箱的左右两侧内壁均固定连接有托块，两个托块的上表面均搭接有固定块，两个固定块相对的一面之间固定连接有过滤盒，所述过滤盒的内部填充有砂砾，所述收集箱的右侧内壁固定连接有卡座，所述卡座的内部插接有吸附网，所述第一侧板的左侧开设有与收集箱内部相连通的插入孔，所述吸附网远离卡座的一端贯穿插入孔并延伸至第一侧板的左侧。
所述泵箱的内底壁固定连接有支撑杆，所述支撑杆远离泵箱内底壁的一端固定连接有水泵，所述水泵的输出端固定连接有排水管，所述泵箱的右侧并对应排水管的位置开设有排水孔，所述排水管远离水泵的一端贯穿排水孔并延伸至泵箱的外部，所述排水管位于泵箱外部的一端设置有过滤箱，所述过滤箱的左侧开设有与过滤箱内部相连通的固定孔，所述排水管位于泵箱外部的一端与固定孔的内部固定连接，所述过滤箱的左右两侧内壁之间固定连接有接水盒，所述接水盒的左右两侧内壁之间固定连接有海绵垫，所述过滤箱的底部开设有与过滤箱内壁相连通的出水孔，所述泵箱的左侧开设有与泵箱内壁相连通的导水孔，所述导水孔的内部固定连接有传送管，所述第二侧板的左侧并对应传送管的位置开设有连通孔，所述传送管远离泵箱的一端贯穿连通孔并延伸至第二侧板的左侧，所述传送管位于第二侧板左侧的一端上表面开设有与传送管内部相连通的进水孔，所述进水孔的内部固定连接有导管，所述收集箱的底部开设有与收集箱内部相连通的流通孔，所述导管远离进水孔的一端与流通孔的内部固定连接。
优选的，所述电机箱的左侧开设有与电机箱内部相连通的第一透气孔，所述电机箱的顶部开设有与电机箱内部相连通的第二透气孔。
优选的，所述连接杆的左侧固定连接有推拉杆，所述推拉杆远离连接杆的一端固定连接有挡块。
优选的，所述吸附网位于第一侧板左侧的一端固定连接有连接块，所述连接块的上表面与连接杆固定连接。
优选的，所述第二侧板的右侧固定连接有稳固杆，所述稳固杆远离第二侧板的一端与泵箱的左侧固定连接。
优选的，所述过滤箱的左右两侧内壁均固定连接有固定条，两个固定条之间通过沉淀盒固定连接
优选的，所述第一侧板与第二侧板的底部均固定连接有脚垫，两个脚垫以收集箱的中轴线对称设置。
优选的，所述吸附网的下表面搭接有辅助块，所述辅助块的下表面与收集箱的内底壁固定连接。
优选的，所述泵箱的底部固定连接有稳固板，所述稳固板远离泵箱的一端与过滤箱的底部固定连接。
(三)有益效果
本实用新型提供了一种印染污水可过滤的印染机。具备以下有益效果：
1、该印染污水可过滤的印染机，通过过滤盒、砂砾、吸附网、导管、传送管、泵箱、排水管、过滤箱、接水盒和海绵垫配合，达到印染机械在印染工作中产生的污水可以进行过滤后再排放的效果，解决了现有的印染机械在印染产品结束时就将水与染料混合的污水进行排放，这样会使印染产生的污水汇入河流，对于周边环境带来潜在威胁的问题。
2、该印染污水可过滤的印染机，通过连接杆、推拉杆、挡块、连接块和卡座配合，达到利用左右来回式拉动推拉杆而完成更换或者清理吸附网表面吸附的染料的效果，解决了现有的印染机械在对于污水过滤后不便于更换吸附网的问题。
3、该印染污水可过滤的印染机，通过收集箱、固定块、托块和辅助块配合，达到固定块与托块相互配合可以将过滤盒进行支撑，而辅助块可以在更换或者清理吸附网时对于吸附网的移动提供支撑的效果，解决了印染机械在更换吸附网时出现吸附网倾斜的问题。
4、该印染污水可过滤的印染机，通过水泵、排水管、固定条、沉淀盒和出水孔配合，达到水泵将经过过滤吸附的污水抽出排至过滤箱内，在污水进入过滤箱后，经过沉淀盒进行沉淀，使污水过滤效果更好的效果，解决了现有的过滤方式在过滤时不够干净的问题。
5、该印染污水可过滤的印染机，通过滑板、滑槽、滑块和连接杆配合，达到在左右拉动推拉杆并更换吸附网时，滑块在滑槽内部滑动，为更换吸附网进一步提供便捷的效果，解决了在左右拉动推拉杆时，推拉杆会不稳定的效果。
