申请日2017.08.30
公开(公告)日2018.04.06
IPC分类号C02F9/04
摘要
本实用新型涉及一种养殖废水水质净化装置，尤其涉及一种家禽养殖废水水质高效净化装置。本实用新型要解决的技术问题是提供一种能够进行初步净化、节能环保的家禽养殖废水水质高效净化装置。为了解决上述技术问题，本实用新型提供了这样一种家禽养殖废水水质高效净化装置，包括有底座、支架、分离箱、过滤装置、进水管等;底座顶部设置有两个支架，支架顶部设置有分离箱，分离箱顶部设置有过滤装置，过滤装置上方设置有进水管，进水管上设置有水泵。本实用新型达到了能够对家禽养殖废水高效净化、节能绿色环保的效果，本实用新型通过过滤装置内的碎石进行初步过滤，添加絮凝剂再均匀混合，形成颗粒状杂质，再进行处理，结构新颖，实用性强。
权利要求书
1.一种家禽养殖废水水质高效净化装置，其特征在于，包括有底座(1)、支架(2)、分离箱(3)、过滤装置(4)、进水管(5)、水泵(6)、添料装置(7)、搅拌装置(8)、第一过滤网(9)、出水管(10)、阀门(11)、沉淀池(12)和管道(13)，底座(1)顶部设置有两个支架(2)，支架(2)顶部设置有分离箱(3)，分离箱(3)顶部设置有过滤装置(4)，过滤装置(4)上方设置有进水管(5)，进水管(5)上设置有水泵(6)，分离箱(3)右壁上部设置有添料装置(7)，分离箱(3)内侧设置有搅拌装置(8)，分离箱(3)底部设置有出水管(10)，出水管(10)顶部安装有第一过滤网(9)，出水管(10)底部设置有阀门(11)，底座(1)顶部设置有沉淀池(12)，沉淀池(12)在出水管(10)正下方，沉淀池(12)右侧上部连接有管道(13)。
2.根据权利要求1所述的一种家禽养殖废水 水质高效净化装置，其特征在于，过滤装置(4)包括有过滤箱(41)、第二过滤网(42)、第一排水网(43)、第二排水网(44)、第一碎石(45)和第二碎石(46)，分离箱(3)顶部设置有过滤箱(41)，过滤箱(41)内底部设置有第二排水网(44)，第二排水网(44)上均匀铺有第二碎石(46)，过滤箱(41)内中部设置有第一排水网(43)，第一排水网(43)上均匀铺有第一碎石(45)，第二碎石(46)大小颗粒为3-5cm，第一碎石(45)大小颗粒为1-2cm，过滤箱(41)内上部设置有第二过滤网(42)。
3.根据权利要求2所述的一种家禽养殖废水水质高效净化装置，其特征在于，添料装置(7)包括有下料斗(71)、弧形框(72)、进料管(73)、第一电机(74)、转盘(75)和旋转板(76)，分离箱(3)右壁上部设置有下料斗(71)，下料斗(71)底部连接有弧形框(72)，下料斗(71)后侧面设置有第一电机(74)，第一电机(74)前侧设置有转盘(75)，转盘(75)上均匀开有旋转板(76)，弧形框(72)右侧连接有进料管(73)，进料管(73)穿过并固定在分离箱(3)右壁。
4.根据权利要求3所述的一种家禽养殖废水水质高效净化装置，其特征在于，搅拌装置(8)包括有轴承座(81)、转轴(82)、搅拌杆(83)、第二电机(84)、小皮带轮(85)、大皮带轮(86)和平皮带(87)，分离箱(3)左壁上部设置有轴承座(81)，轴承座(81)上设置有转轴(82)，转轴(82)右侧在分离箱(3)内部，转轴(82)右侧均匀设置有搅拌杆(83)，转轴(82)左侧设置有大皮带轮(86)，分离箱(3)左壁上部设置有第二电机(84)，第二电机(84)上设置有小皮带轮(85)，小皮带轮(85)和大皮带轮(86)之间绕有平皮带(87)。
5.根据权利要求4所述的一种家禽养殖废水水质高效净化装置，其特征在于，搅拌装置(8)还包括有搅拌叶片(88)，搅拌杆(83)上设置有搅拌叶片(88)。
6.根据权利要求5所述的一种家禽养殖废水水质高效净化装置，其特征在于，底座(1)材料为Q235钢。
说明书
一种家禽养殖废水水质高效净化装置
技术领域
本实用新型涉及一种养殖废水水质净化装置，尤其涉及一种家禽养殖废水水质高效净化装置。
背景技术
由于养殖废水是粪尿污水汇集而成，含有丰富的氮磷，可根据需要对农田实现资源化利用，充分实现资源的循环利用。然而，由于废水中富含物质较多，酸碱度和盐度不定，直接灌溉易导致土壤酸碱化和盐化，对土壤造成损害。
目前在家禽养殖废水处理过程中，大都还会采用一些将净水剂撒入水中进行进一步净化，处理效果不佳，因此亟需研发一种能够进行初步净化、节能环保的家禽养殖废水水质高效净化装置。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服目前在家禽养殖废水处理过程中，大都还会采用一些将净水剂撒入水中进行进一步净化，处理效果不佳的缺点，本实用新型要解决的技术问题是提供一种能够进行初步净化、节能环保的家禽养殖废水水质高效净化装置。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种家禽养殖废水水质高效净化装置，包括有底座、支架、分离箱、过滤装置、进水管、水泵、添料装置、搅拌装置、第一过滤网、出水管、阀门、沉淀池和管道，底座顶部设置有两个支架，支架顶部设置有分离箱，分离箱顶部设置有过滤装置，过滤装置上方设置有进水管，进水管上设置有水泵，分离箱右壁上部设置有添料装置，分离箱内侧设置有搅拌装置，分离箱底部设置有出水管，出水管顶部安装有第一过滤网，出水管底部设置有阀门，底座顶部设置有沉淀池，沉淀池在出水管正下方，沉淀池右侧上部连接有管道。
优选地，过滤装置包括有过滤箱、第二过滤网、第一排水网、第二排水网、第一碎石和第二碎石，分离箱顶部设置有过滤箱，过滤箱内底部设置有第二排水网，第二排水网上均匀铺有第二碎石，过滤箱内中部设置有第一排水网，第一排水网上均匀铺有第一碎石，第二碎石大小颗粒为3-5cm，第一碎石大小颗粒为1-2cm，过滤箱内上部设置有第二过滤网。
优选地，添料装置包括有下料斗、弧形框、进料管、第一电机、转盘和旋转板，分离箱右壁上部设置有下料斗，下料斗底部连接有弧形框，下料斗后侧面设置有第一电机，第一电机前侧设置有转盘，转盘上均匀开有旋转板，弧形框右侧连接有进料管，进料管穿过并固定在分离箱右壁。
优选地，搅拌装置包括有轴承座、转轴、搅拌杆、第二电机、小皮带轮、大皮带轮和平皮带，分离箱左壁上部设置有轴承座，轴承座上设置有转轴，转轴右侧在分离箱内部，转轴右侧均匀设置有搅拌杆，转轴左侧设置有大皮带轮，分离箱左壁上部设置有第二电机，第二电机上设置有小皮带轮，小皮带轮和大皮带轮之间绕有平皮带。
优选地，搅拌装置还包括有搅拌叶片，搅拌杆上设置有搅拌叶片。
优选地，底座材料为Q235钢。

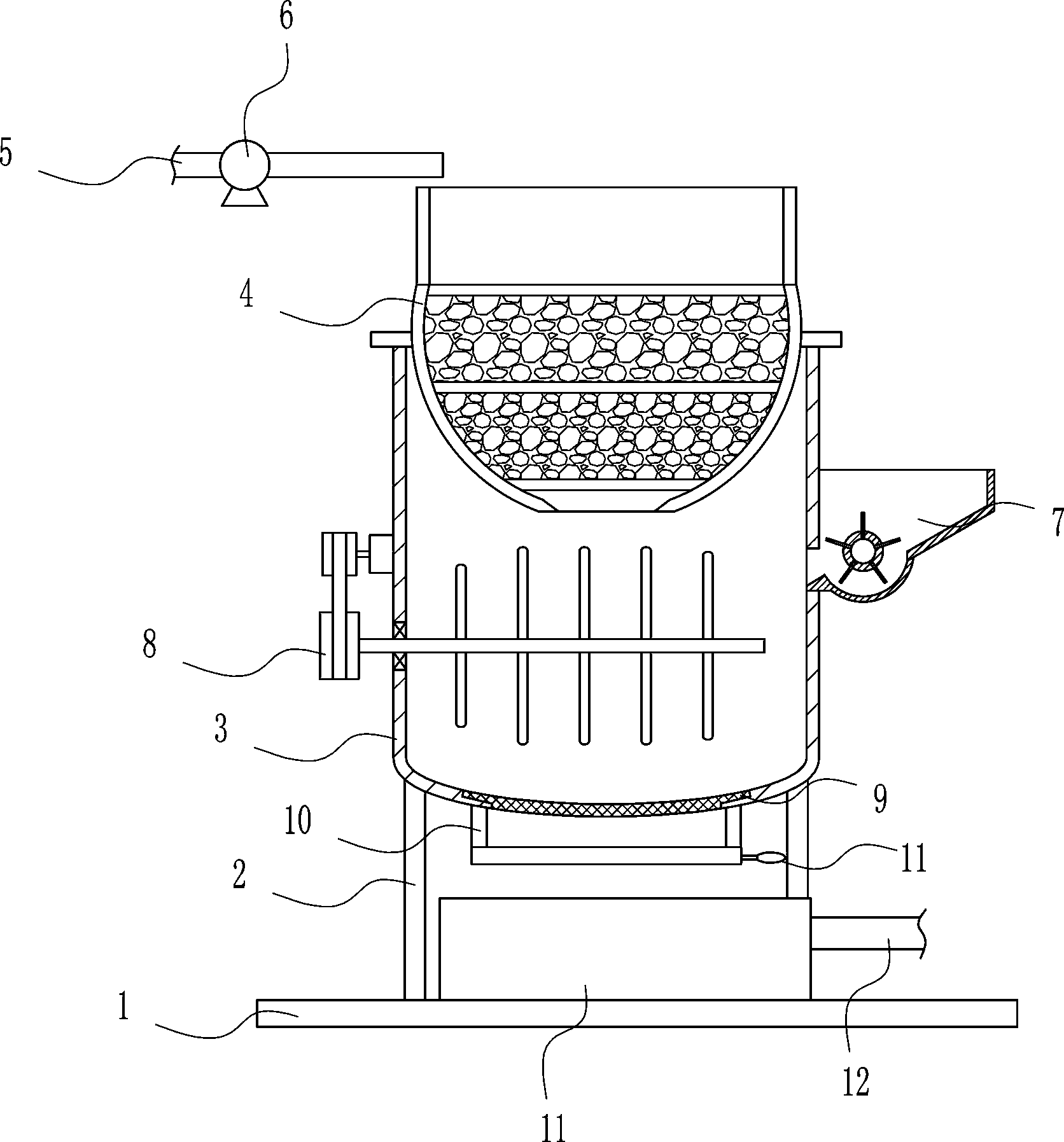

工作原理：当需要进行水质进行净化时，控制水泵工作，水泵将养殖产生的废水通过进水管泵入至过滤装置内，进行初步过滤。然后过滤后的水进入分离箱，工作人员再通过添料装置进行添加絮凝剂，然后控制搅拌装置进行搅拌，使得分离箱内水中微小悬浮物进行凝结成团。搅拌装置搅拌完成后，控制其停止工作，然后打开阀门，第一过滤网将悬浮物再次分离，过滤的水流入至沉淀池内进行沉淀，当沉淀池满了后便可通过管道抽取，进行下一部处理工作。
因为过滤装置包括有过滤箱、第二过滤网、第一排水网、第二排水网、第一碎石和第二碎石，分离箱顶部设置有过滤箱，过滤箱内底部设置有第二排水网，第二排水网上均匀铺有第二碎石，过滤箱内中部设置有第一排水网，第一排水网上均匀铺有第一碎石，第二碎石大小颗粒为3-5cm，第一碎石大小颗粒为1-2cm，过滤箱内上部设置有第二过滤网，水泵将养殖产生的废水通过进水管泵入至过滤箱内，第二过滤网进行初步过滤，固体废物会被第一碎石，第二碎石进行初步过滤，然后过滤好的水流入至分离箱内，进行下一步的净化工作，工作人员可周期性对其进行杂质进行清理。
因为添料装置包括有下料斗、弧形框、进料管、第一电机、转盘和旋转板，分离箱右壁上部设置有下料斗，下料斗底部连接有弧形框，下料斗后侧面设置有第一电机，第一电机前侧设置有转盘，转盘上均匀开有旋转板，弧形框右侧连接有进料管，进料管穿过并固定在分离箱右壁，第一电机工作可带动转盘缓慢旋转，进而带动旋转板将弧形框内的絮凝剂拨入至分离箱内，可以很好控制添加量。
因为搅拌装置包括有轴承座、转轴、搅拌杆、第二电机、小皮带轮、大皮带轮和平皮带，分离箱左壁上部设置有轴承座，轴承座上设置有转轴，转轴右侧在分离箱内部，转轴右侧均匀设置有搅拌杆，转轴左侧设置有大皮带轮，分离箱左壁上部设置有第二电机，第二电机上设置有小皮带轮，小皮带轮和大皮带轮之间绕有平皮带，需要进行搅拌时，工作人员控制第二电机工作，第二电机带动小皮带轮旋转，小皮带轮通过平皮带带动大皮带轮旋转，大皮带轮带动转轴和搅拌杆旋转，搅拌杆对分离箱的水不断进行搅拌，搅拌完成后，关闭第二电机，本装置能够加快凝结速率，方便对悬浮物的处理。
因为搅拌装置还包括有搅拌叶片，搅拌杆上设置有搅拌叶片，使得搅拌效果更佳。
因为底座材料为Q235钢，Q235钢硬度高，不容易变形，使装置的使用寿命更长。
(3)有益效果
本实用新型达到了能够对家禽养殖废水高效净化、节能绿色环保的效果，本实用新型通过过滤装置内的碎石进行初步过滤，添加絮凝剂再均匀混合，形成颗粒状杂质，再进行处理，结构新颖，实用性强。
