申请日2017.08.30
公开(公告)日2017.11.07
IPC分类号B01D24/02; B01D24/48
摘要
本发明属于污水处理领域，尤其是一种能够进行污泥处理的污水处理装置，针对现有的污水处理装置不能进行上下调节和左右调节，且不能对污水中的杂质和污泥进行有效的处理，使得后续处理污水的效率降低的问题，现提出如下方案，其包括污水池，所述污水池的顶部两侧设有同一个踏板，所述踏板的底部开设有第一移动槽，所述第一移动槽的顶部内壁上滑动安装有第一推杆电机，所述第一推杆电机的下方设有保护壳，所述保护壳的顶部开设有第一矩形槽，本发明经济实用，通过第一推杆电机和第二推杆电机就可以对保护壳进行上下调节和左右调节，便于对污水中的杂质和污泥进行有效的处理，且操作简单。
权利要求书

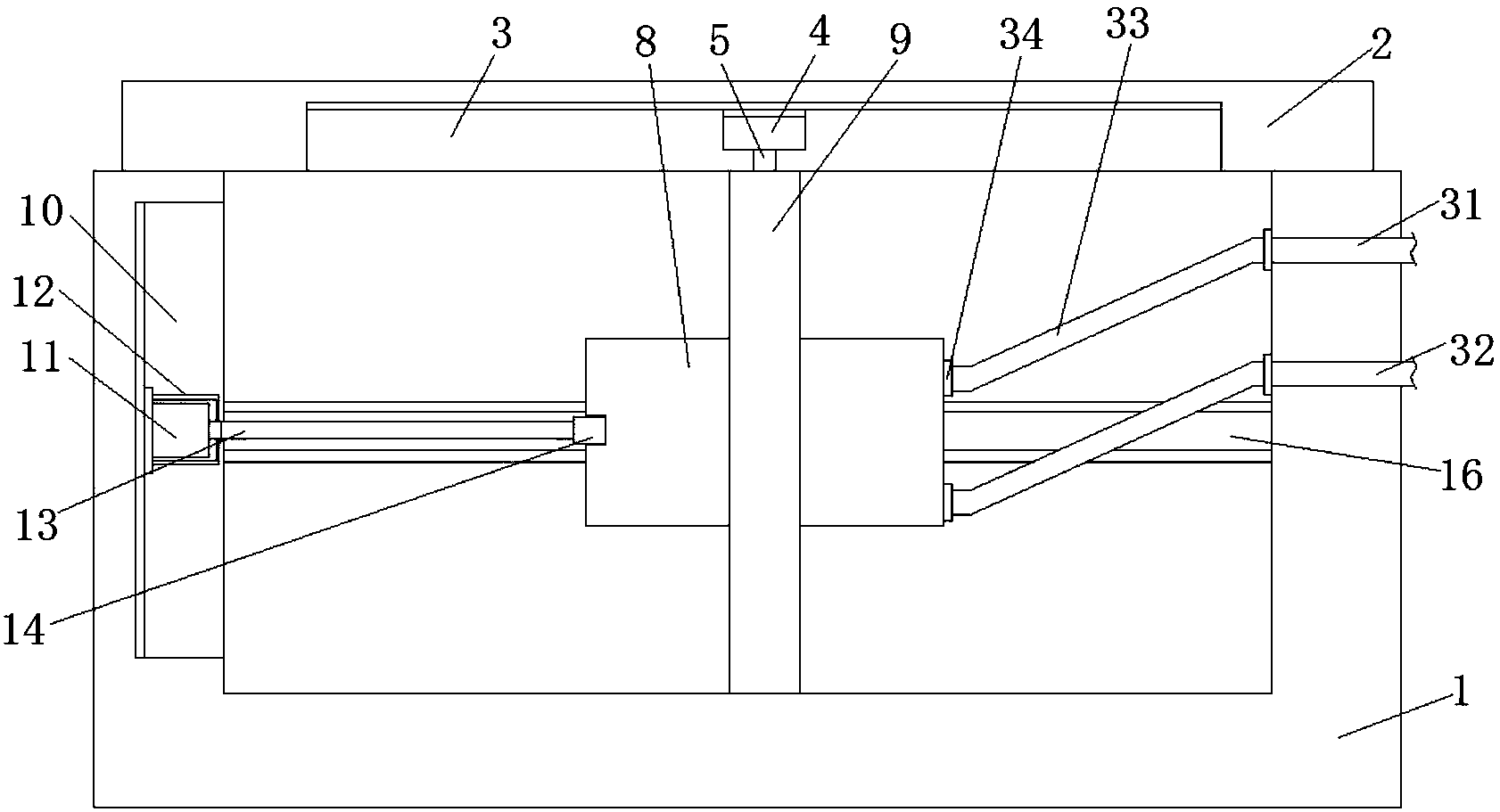

1.一种能够进行污泥处理的污水处理装置，包括污水池(1)，其特征在于，所述污水池(1)的顶部两侧设有同一个踏板(2)，所述踏板(2)的底部开设有第一移动槽(3)，所述第一移动槽(3)的顶部内壁上滑动安装有第一推杆电机(4)，所述第一推杆电机(4)的下方设有保护壳(8)，所述保护壳(8)的顶部开设有第一矩形槽(7)，所述第一推杆电机(4)的输出轴上焊接有第一连接杆(5)，所述第一连接杆(5)的底端焊接有第一矩形块(6)，所述第一矩形块(6)嵌装在第一矩形槽(7)内，所述踏板(2)的底部滑动安装有立板(9)，且立板(9)的底部与污水池(1)的内侧底部滑动连接，所述立板(9)位于第一移动槽(3)的一侧，所述污水池(1)的一侧内壁上开设有第二移动槽(10)，所述第二移动槽(10)远离第二移动槽(10)槽口的一侧内壁上滑动安装有第二推杆电机(12)，保护壳(8)靠近第二推杆电机(12)的一侧开设有第二矩形槽(15)，所述第二推杆电机(12)的外侧固定套设有防水保护壳(11)，所述第二推杆电机(12)的输出轴贯穿防水保护壳(11)并焊接有第二连接杆(13)，所述第二连接杆(13)远离第二推杆电机(12)的一端延伸至污水池(1)内并焊接有第二矩形块(14)，所述第二矩形块(14)嵌装在第二矩形槽(15)内，所述污水池(1)的两侧内壁上滑动安装有同一个横板(16)，且横板(16)与保护壳(8)滑动连接。
2.根据权利要求1所述的一种能够进行污泥处理的污水处理装置，其特征在于，所述第一移动槽(3)的顶部内壁上设有第一滑轨，且第一推杆电机(4)的顶部焊接有第一滑块，所述第一推杆电机(4)通过第一滑块和第一滑轨与第一移动槽(3)滑动连接。
3.根据权利要求1所述的一种能够进行污泥 处理的污水处理装置，其特征在于，所述第二移动槽(10)远离第二移动槽(10)的一侧内壁上设有第二滑轨，且防水保护壳(11)与第二推杆电机(12)远离第二移动槽(10)槽口的一侧焊接有同一个第二滑块，所述第二推杆电机(12)与防水保护壳(11)通过第二滑块和第二滑轨与第二移动槽(10)滑动连接。
4.根据权利要求1所述的一种能够进行污泥处理的污水处理装置，其特征在于，所述第一矩形槽(7)与第二矩形槽(15)的四周侧壁上均设有密封圈，所述第一矩形块(6)与第二矩形块(14)均通过密封圈与相对应的第一矩形槽(7)和第二矩形槽(15)紧密嵌装。
5.根据权利要求1所述的一种能够进行污泥处理的污水处理装置，其特征在于，所述保护壳(8)的内部固定安装有分隔板(17)，且保护壳(8)的内部通过分隔板(17)分隔为第一腔室(18)和第二腔室(19)，所述第一腔室(18)位于分隔板(17)的上方，第二腔室(19)位于分隔板(17)的下方，所述分隔板(17)的顶部放置有第一外壳体(20)，所述第一外壳体(20)的底部内壁上固定安装有抽水泵(21)，所述抽水泵(21)的一侧设有抽水管(22)，所述抽水管(22)的一侧延伸至第一腔室(18)内，且抽水泵(21)的另一侧设有排水管(22)，所述排水管(22)的一侧延伸至污水池(1)内，所述第一腔室(18)内固定安装有过滤棉(24)，所述过滤棉(24)位于抽水管(22)的一侧，且过滤棉(24)的顶部和底部分别固定在第一腔室(18)的顶部内壁和分隔板(17)的顶部。
6.根据权利要求5所述的一种能够进行污泥处理的污水处理装置，其特征在于，所述第一腔室(18)的顶部内壁和分隔板(17)的顶部均固定安装有第一限位块(25)，所述第一外壳体(20)位于两个第一限位块(25)之间，且第一外壳体(20)与两个第一限位块(25)紧密连接。
7.根据权利要求5所述的一种能够进行污泥处理的污水处理装置，其特征在于，所述第二腔室(19)的底部内壁上放置有第二外壳体(26)，所述第二外壳体(26)的底部内壁上固定安装有潜污泵(27)，所述潜污泵(27)的一侧设有抽泥管(28)，所述抽泥管(28)的一侧延伸至第二腔室(19)内，所述潜污泵(27)的另一侧设有排泥管(29)，且排泥管(29)的一侧延伸至污水池(1)内。
8.根据权利要求5所述的一种能够进行污泥处理的污水处理装置，其特征在于，所述分隔板(17)的底部与第二腔室(19)的底部内壁上均固定安装有第二限位块(30)，第二外壳体(26)位于两个第二限位块(30)之间，第二外壳体(26)与两个第二限位块(30)紧密连接。
9.根据权利要求1所述的一种能够进行污泥处理的污水处理装置，其特征在于，所述污水池(1)的远离第二移动槽(10)的一侧内壁上分别开设有污水排水口(31)和污泥排泥口(32)，所述污水排水口(31)与排水管(23)之间、污泥排泥口(32)与排泥管(29)之间均连接有软管(33)，所述软管(33)的两端均连接有法兰(34)，第一腔室(18)的顶部内壁上开设有开口(35)，且开口(35)位于远离过滤棉(24)远离抽水管(22)的一侧。
10.根据权利要求1所述的一种能够进行污泥处理的污水处理装置，其特征在于，所述立板(9)与横板(16)靠近保护壳(8)的一侧均设有导轨，且保护壳(8)靠近立板(9)和横板(16)的两侧均焊接有矩形滑块，所述保护壳(8)通过矩形滑块和导轨分别在立板(9)和横板(16)上滑动。
说明书
一种能够进行污泥处理的污水处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种能够进行污泥处理的污水处理装置。
背景技术
传统的在污水池排出污水和堵塞的污水沟排除污水时，都是采用潜污水泵排污，用潜污水泵排污经常发生堵塞的情况;为此，我们设计出了能够漂浮在污水面上的排污水泵。
为了解决以上问题，人们提出了专利申请号为“201610085106.5”的一种能够进行污泥处理的污水处理装置，本发明所述的能够进行污泥处理的污水处理装置主要包括保护罩、环形浮腔、电磁线圈、泵污壳、进水孔、密封板、密封帽、密封球或密封锥、限制固定帽、推力弹簧、受磁活塞、固定塞、内锥孔、通水孔、排污阀、滤渣器、磁场控制器、电子遥控装置，通过以上结构构成了一种能够漂浮在污水面上高效抽排污水的能够进行污泥处理的污水处理装置，但是本专利中的能够进行污泥处理的污水处理装置在工作时，不能够对其进行上下调节和左右调节，且不能对污水中的杂质和污泥进行有效的处理，使得后续处理污水的效率降低。
为了解决能够进行污泥处理的污水处理装置不能进行上下调节和左右调节，且不能对污水中的杂质和污泥进行有效的处理，使得后续处理污水的效率降低的问题，我们提出了一种能够进行污泥处理的污水处理装置。
发明内容
本发明提出的一种能够进行污泥处理的污水处理装置，解决了能够进行污泥处理的污水处理装置不能进行上下调节和左右调节，且不能对污水中的杂质和污泥进行有效的处理，使得后续处理污水的效率降低问题。
为了实现上述目的，本发明采用了如下技术方案：
一种能够进行污泥处理的污水处理装置，包括污水池，所述污水池的顶部两侧设有同一个踏板，所述踏板的底部开设有第一移动槽，所述第一移动槽的顶部内壁上滑动安装有第一推杆电机，所述第一推杆电机的下方设有保护壳，所述保护壳的顶部开设有第一矩形槽，所述第一推杆电机的输出轴上焊接有第一连接杆，所述第一连接杆的底端焊接有第一矩形块，所述第一矩形块嵌装在第一矩形槽内，所述踏板的底部滑动安装有立板，且立板的底部与污水池的内侧底部滑动连接，所述立板位于第一移动槽的一侧，所述污水池的一侧内壁上开设有第二移动槽，所述第二移动槽远离第二移动槽槽口的一侧内壁上滑动安装有第二推杆电机，保护壳靠近第二推杆电机的一侧开设有第二矩形槽，所述第二推杆电机的外侧固定套设有防水保护壳，所述第二推杆电机的输出轴贯穿防水保护壳并焊接有第二连接杆，所述第二连接杆远离第二推杆电机的一端延伸至污水池内并焊接有第二矩形块，所述第二矩形块嵌装在第二矩形槽内，所述污水池的两侧内壁上滑动安装有同一个横板，且横板与保护壳滑动连接。
优选的，所述第一移动槽的顶部内壁上设有第一滑轨，且第一推杆电机的顶部焊接有第一滑块，所述第一推杆电机通过第一滑块和第一滑轨与第一移动槽滑动连接。
优选的，所述第二移动槽远离第二移动槽的一侧内壁上设有第二滑轨，且防水保护壳与第二推杆电机远离第二移动槽槽口的一侧焊接有同一个第二滑块，所述第二推杆电机与防水保护壳通过第二滑块和第二滑轨与第二移动槽滑动连接。
优选的，所述第一矩形槽与第二矩形槽的四周侧壁上均设有密封圈，所述第一矩形块与第二矩形块均通过密封圈与相对应的第一矩形槽和第二矩形槽紧密嵌装。
优选的，所述保护壳的内部固定安装有分隔板，且保护壳的内部通过分隔板分隔为第一腔室和第二腔室，所述第一腔室位于分隔板的上方，第二腔室位于分隔板的下方，所述分隔板的顶部放置有第一外壳体，所述第一外壳体的底部内壁上固定安装有抽水泵，所述抽水泵的一侧设有抽水管，所述抽水管的一侧延伸至第一腔室内，且抽水泵的另一侧设有排水管，所述排水管的一侧延伸至污水池内，所述第一腔室内固定安装有过滤棉，所述过滤棉位于抽水管的一侧，且过滤棉的顶部和底部分别固定在第一腔室的顶部内壁和分隔板的顶部。
优选的，所述第一腔室的顶部内壁和分隔板的顶部均固定安装有第一限位块，所述第一外壳体位于两个第一限位块之间，且第一外壳体与两个第一限位块紧密连接。
优选的，所述第二腔室的底部内壁上放置有第二外壳体，所述第二外壳体的底部内壁上固定安装有潜污泵，所述潜污泵的一侧设有抽泥管，所述抽泥管的一侧延伸至第二腔室内，所述潜污泵的另一侧设有排泥管，且排泥管的一侧延伸至污水池内。
优选的，所述分隔板的底部与第二腔室的底部内壁上均固定安装有第二限位块，第二外壳体位于两个第二限位块之间，第二外壳体与两个第二限位块紧密连接。
优选的，所述污水池的远离第二移动槽的一侧内壁上分别开设有污水排水口和污泥排泥口，所述污水排水口与排水管之间、污泥排泥口与排泥管之间均连接有软管，所述软管的两端均连接有法兰，第一腔室的顶部内壁上开设有开口，且开口位于远离过滤棉远离抽水管的一侧。
优选的，所述立板与横板靠近保护壳的一侧均设有导轨，且保护壳靠近立板和横板的两侧均焊接有矩形滑块，所述保护壳通过矩形滑块和导轨分别在立板和横板上滑动。
与现有技术相比，本发明的有益效果是：
1、本发明中通过污水池、踏板、第一移动槽、第一推杆电机、第一连接杆、第一矩形块、第一矩形槽、保护壳和立板相配合，第一推杆电机可以带动第一连接杆进行移动，并通过第一连接杆带动保护壳在立板上进行纵向移动，便于对保护壳进行上下调节。
2、本发明中通过第二移动槽、防水保护壳、第二推杆电机、第二连接杆、第二矩形块、第二矩形槽和横板相配合，第二推杆电机可以带动第二连接杆进行移动，并通过第二连接杆带动保护壳在横板上进行横向移动，便于对保护壳进行左右调节。
3、本发明中通过分隔板、第一腔室、第二腔室、第一外壳体、抽水泵、抽水管、排水管、过滤棉、第一限位块、第二外壳体、潜污泵、抽泥管、排泥管、第二限位块、污水排水口、污泥排泥口、软管、法兰和开口相配合，通过分隔板将保护壳的内部分隔为第一腔室和第二腔室，再通过抽水泵和潜污泵对污水池内的污水和污泥进行处理。
本发明经济实用，通过第一推杆电机和第二推杆电机就可以对保护壳进行上下调节和左右调节，便于对污水中的杂质和污泥进行有效的处理，且操作简单。
