申请日2017.08.31
公开(公告)日2018.05.15
IPC分类号C02F11/12; C02F11/18
摘要
本实用新型公开了一种污泥干燥机及与其配合使用的进料装置，属于污泥干燥设备领域，污泥干燥机包括机架及固定筒体，所述固定筒体上至少开设有两组投料口;进料装置包括第一螺旋输送机构和第二螺旋输送机构，所述第二螺旋输送机构上至少开设有两组第二出料口，所述第二进料口位于两第二出料口之间;所述第一螺旋输送机构包括第一筒体、第一绞龙和第一驱动组件，所述第二螺旋输送机构包括第二筒体、第二绞龙和第二驱动组件。本实用新型提供了自动化程度高并且污泥干燥效果较好的一种污泥干燥机及与其配合使用的进料装置。
权利要求书

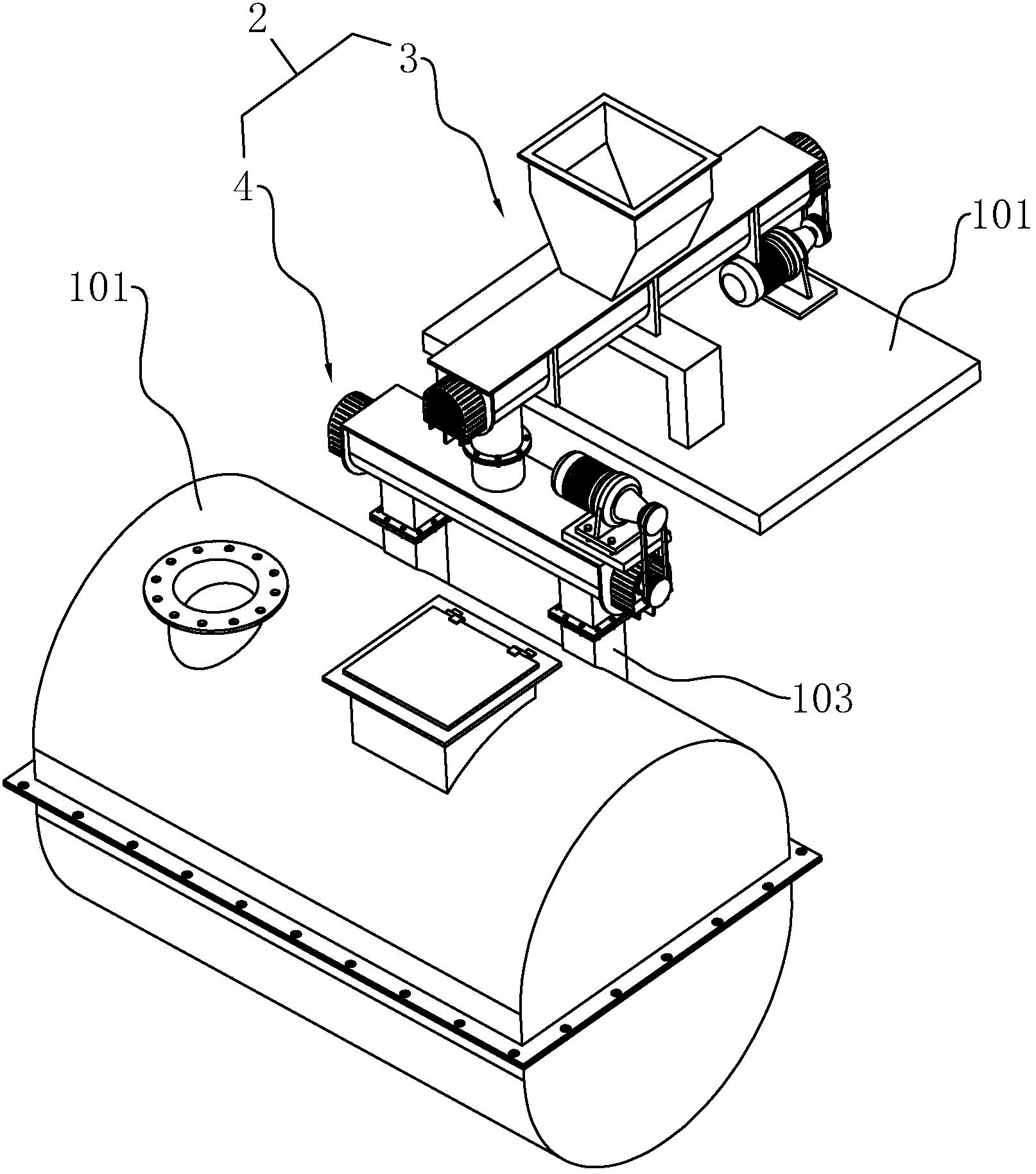

1.一种污泥干燥机，包括机架(101)及固定筒体(102)，其特征是：所述固定筒体(102)上至少开设有两组用于进料的投料口(103)，各所述投料口(103)在固定筒体(102)的长度方向上呈均匀间隔设置。
2.一种用于配合如权利要求1所述污泥干燥机使用的进料装置，包括第一送料机构和第二送料机构，所述第一送料机构上分别开设有第一进料口(311)和第一出料口(312)，所述第二送料机构上开设有第二进料口(411)和第二出料口(412)，且所述第二送料机构包括推送组件，其特征是：所述第一出料口(312)与第二进料口(411)呈连通设置;所述第二出料口(412)与投料口(103)呈一一对应设置，各所述第二出料口(412)分别连通对应投料口(103)，且各所述第二出料口(412)处均设有出料阀门(10);所述第二送料机构通过推送组件推动污泥落入任一第二出料口(412)。
3.根据权利要求2所述的一种进料装置，其特征是：所述第一送料机构为第一螺旋输送机构(3)，所述第一螺旋输送机构(3)包括第一筒体(31)、第一绞龙(32)和第一驱动组件(33)，所述第一筒体(31)与机架(101)固定连接，所述第一绞龙(32)转动设置于第一筒体(31)中，所述第一驱动组件(33)驱动第一绞龙(32)在第一筒体(31)中同步转动;所述第一进料口(311)和第一出料口(312)分别开设于第一筒体(31)的上下两侧。
4.根据权利要求3所述的一种进料装置，其特征是：所述第一驱动组件(33)包括第一输送电机(331)、第一减速器(332)及第一皮带轮机构(333)，所述第一减速器(332)与第一筒体(31)固定连接，所述第一输送电机(331)与第一减速器(332)固定连接，所述第一输送电机(331)输出轴与第一减速器(332)输入轴同轴固定连接，所述第一减速器(332)输出轴通过第一皮带轮机构(333)与第一绞龙(32)相连。
5.根据权利要求4所述的一种进料装置，其特征是：所述第一进料口(311)处固定有进料斗(6)，所述进料斗(6)与第一进料口(311)呈连通设置。
6.根据权利要求2或5所述的一种进料装置，其特征是：所述第二送料机构为第二螺旋输送机构(4)，所述第二螺旋输送机构(4)包括第二筒体(41)和推送组件，所述第二筒体(41)与机架(101)固定连接;所述推送组件包括第二绞龙(42)及第二驱动组件(43)，所述第二绞龙(42)转动设置于第二筒体(41)中，所述第二驱动组件(43)驱动第二绞龙(42)在第二筒体(41)中同步转动。
7.根据权利要求6所述的一种进料装置，其特征是：所述第二驱动组件(43)包括第二输送电机(431)、第二减速器(432)及第二皮带轮机构(433)，所述第二减速器(432)与机架(101)固定连接，所述第二输送电机(431)与第二减速器(432)固定连接，所述第二输送电机(431)输出轴与第二减速器(432)输入轴同轴固定连接，所述第二减速器(432)输出轴通过第二皮带轮机构(433)与第二绞龙(42)相连。
8.根据权利要求7所述的一种进料装置，其特征是：所述第一出料口(312)和第二进料口(411)处分别延伸设置有上法兰盘(7)和下法兰盘(8)，所述上法兰盘(7)与下法兰盘(8)呈可拆卸固定连接。
9.根据权利要求8所述的一种进料装置，其特征是：所述上法兰盘(7)与下法兰盘(8)之间固定嵌设有密封圈(9)。
10.根据权利要求2所述的一种进料装置，其特征是：所述第二出料口(412)与投料口(103)连接处设有密封垫(5)。
说明书
一种污泥干燥机及与其配合使用的进料装置
技术领域
本实用新型涉及一种污泥干燥机及与其配合使用的进料装置，属于污泥干燥设备领域。
背景技术
随着我国社会经济和城市的发展，城市污水的产生量在不断增加。近几年来，国家从政策和财力上都进行了大力的支持，建设了大批城市污水 处理厂，以保持水环境，防治水污染，促进国民经济和生态环境的可持续发展，城市污水问题已经逐步得到缓解。然而，城市污水污泥处理处置仍然是个世界性的技术难题，处置不当将造成严重的二次污染，污泥的无害化处理问题日益严峻。
中国专利申请公布号为CN103979767A的发明专利申请公开了一种污泥干燥机，包括污泥干燥罐，所述污泥干燥罐包括第一罐体和第二罐体，所述第二罐体顶部设置有污泥进口;所述第一罐体和第二罐体的外表面上均布有凹槽，所述凹槽中设置有加热棒。
上述技术方案通过在第二罐体的顶部开设污泥进口，污泥在可以通过污泥进口进入污泥干燥罐内部，并在各加热棒的加热作用下逐渐实现脱水干燥。但是，在实际干燥作业过程中，由于污泥干燥罐内各位置上的实际温度分布并不均匀，在理想的情况下，污泥干燥罐内温度相对较高的区域应尽可能多分配一些污泥，而温度相对较低的区域应适当减少污泥;而上述技术方案仅通过设置于污泥干燥罐一侧的单个污泥进口进行进料，污泥难以根据实际温度分布情况实现合理分配，进而导致污泥干燥罐内的污泥受热并不均匀，降低了污泥干燥效果。
实用新型内容
本实用新型的第一目的是提供一种污泥干燥机，借助设置于固定筒体上的多组投料口，确保污泥均匀受热，极大提高污泥干燥效果。
本实用新型的上述第一技术目的是通过以下技术方案得以实现的：一种污泥干燥机，所述固定筒体上开设有两组用于进料的投料口，两所述投料口在固定筒体的长度方向上呈间隔设置。
通过采用上述技术方案，通过在固定筒体上间隔设置两组投料口，在实际进料过程中，工作人员可以根据固定筒体内实际温度分布情况实现选择性进料;在温度相对较高的区域，增加通过对应投料口投入固定筒体的污泥;在温度相对较低的区域，减少通过对应投料口投入固定筒体的污泥;从而使得落入固定筒体的污泥能够根据实现温度分布情况实现合理分配，提高污泥受热的均匀性，极大提高污泥干燥效果。
本实用新型的第二目的是提供一种污泥干燥机，利用第一送料机构与第二送料机构，对湿污泥实现分配式给料，提高了是污泥受热的均匀性，进而极大提高污泥的干燥效果。
本实用新型的上述第二技术目的是通过以下技术方案得以实现的：一种进料装置，包括第一送料机构和第二送料机构，所述第一送料机构上分别开设有第一进料口和第一出料口，所述第二送料机构上开设有第二进料口和第二出料口，且所述第二送料机构包括推送组件，其特征是：所述第一出料口与第二进料口呈连通设置;所述第二出料口与投料口呈一一对应设置，各所述第二出料口分别连通对应投料口，且各所述第二出料口处均设有出料阀门;所述第二送料机构通过推送组件推动污泥落入任一第二出料口。
通过采用上述技术方案，在实际进料时，污泥依次经第一送料机构、第二送料机构及投料口落入固定筒体;在此过程中，第一送料机构不仅能够为第二送料机构供料，而且还能对污泥实现暂存的效果，有助于实现自动化作业;在污泥落入第二送料机构后，根据固定筒体内温度实际分布情况，第二送料机构能够通过推送组件有选择性的将污泥推入任一第二出料口中，从而尽可能使得污泥在固定筒体中能够均匀受热，大大提高污泥的干燥效果。
本实用新型进一步设置为：所述第一送料机构为第一螺旋输送机构，所述第一螺旋输送机构包括第一筒体、第一绞龙和第一驱动组件，所述第一筒体与机架固定连接，所述第一绞龙转动设置于第一筒体中，所述第一驱动组件驱动第一绞龙在第一筒体中同步转动;所述第一进料口和第一出料口分别开设于第一筒体的上下两侧。
通过采用上述技术方案，污泥经第一进料口落入第一筒体后，第一驱动组件能够通过第一绞龙带动污泥落入第一出料口，从而对第二送料机构实现供料;在此过程中，第一螺旋输送机构能够为第二送料机构起到暂存污泥的作用，有助于实现自动化作业。
本实用新型进一步设置为：所述第一驱动组件包括第一输送电机、第一减速器及第一皮带轮机构，所述第一减速器与第一筒体固定连接，所述第一输送电机与第一减速器固定连接，所述第一输送电机输出轴与第一减速器输入轴同轴固定连接，所述第一减速器输出轴通过第一皮带轮机构与第一绞龙相连。
通过采用上述技术方案，第一输送电机能够通过第一减速器及第一皮带轮机构带动第一绞龙同步转动，从而为第二送料机构实现原料供给。
本实用新型进一步设置为：所述第一进料口处固定有进料斗，所述进料斗与第一进料口呈连通设置。
通过采用上述技术方案，通过在第一进料口处设置进料斗，增大了第一螺旋输送机构可容纳污泥的量，有助于延长无人值守的时间。
本实用新型进一步设置为：所述第二送料机构为第二螺旋输送机构，所述第二螺旋输送机构包括第二筒体和推送组件，所述第二筒体与机架固定连接;所述推送组件包括第二绞龙及第二驱动组件，所述第二绞龙转动设置于第二筒体中，所述第二驱动组件驱动第二绞龙在第二筒体中同步转动。
通过采用上述技术方案，第二驱动组件能够通过第二绞龙推动污泥落入任一第二出料口，按照固定筒体中温度的实际分布情况，对污泥实现分配式给料。
本实用新型进一步设置为：所述第二驱动组件包括第二输送电机、第二减速器及第二皮带轮机构，所述第二减速器与机架固定连接，所述第二输送电机与第二减速器固定连接，所述第二输送电机输出轴与第二减速器输入轴同轴固定连接，所述第二减速器输出轴通过第二皮带轮机构与第二绞龙相连。
通过采用上述技术方案，第二输送电机能够通过第二皮带轮机构及第二减速器带动第二绞龙同步转动，从而实现污泥的进给。
本实用新型进一步设置为：所述第一出料口和第二进料口处分别延伸设置有上法兰盘和下法兰盘，所述上法兰盘与下法兰盘呈可拆卸固定连接。
通过采用上述技术方案，第一出料口与第二进料口借助上、下法兰盘实现可拆卸固定连接，在保证原料进给顺畅的同时，方便了设备的安装。
本实用新型进一步设置为：所述上法兰盘与下法兰盘之间固定嵌设有密封圈。
通过采用上述技术方案，通过在上、下法兰盘之间设置密封圈，提高了二者连接处的密封性，避免污泥在进料过程中溢出。
本实用新型进一步设置为：所述第二出料口与投料口连接处设有密封垫。
通过采用上述技术方案，通过在第二出料口与投料口连接处设置密封垫，防止污泥由第二出料口和投料口连接处溢出，进而避免工作人员不必要的清理作业。
综上所述，本实用新型具有以下有益效果：
1、借助第一螺旋输送机构与第二螺旋输送机构，配合设置于固定筒体上的多组投料口，可以根据污泥干燥机内部温度实际分布情况，实现分配式给料，确保待处理的污泥在固定筒体中能够均匀受热，提高了污泥的干燥效果;
2、结合第一螺旋输送机构和第二螺旋输送机构，在实际工作过程中，第一螺旋输送机构不仅能够为第二螺旋输送机构实现供料，而且还能起到原料暂存的作用，有助于实现长时间全自动作业，间接的提高了污泥干燥作业的工作效率。
