申请日2018.09.03
公开(公告)日2018.12.18
IPC分类号A47L1/02
摘要
本发明公开的一种带有污水回收的清洗装置，包括矩形中空的外壳，外壳的顶面一端上固接有清洗液储存箱，清洗液储存箱内部固定安装有水泵，水泵通过管道穿过外壳的壳体与清洗组件连接，清洗组件连接污水收集系统，污水收集系统包括外壳底面四边均固接的刮板，两个相互平行的刮板上分别固接污水管I和污水管II，污水管I和污水管II上分别连通污水储集箱I和污水储集箱II，污水储集箱I和污水储集箱II固接在外壳的侧壁上。本发明公开的清洗装置通过污水收集箱的设置，方便存储洗玻璃后的污水再次污染玻璃;通过电机驱动使得装置的轮组转动，达到清洗装置的自动往前行走，实现连续的清洗玻璃幕墙面。
权利要求书

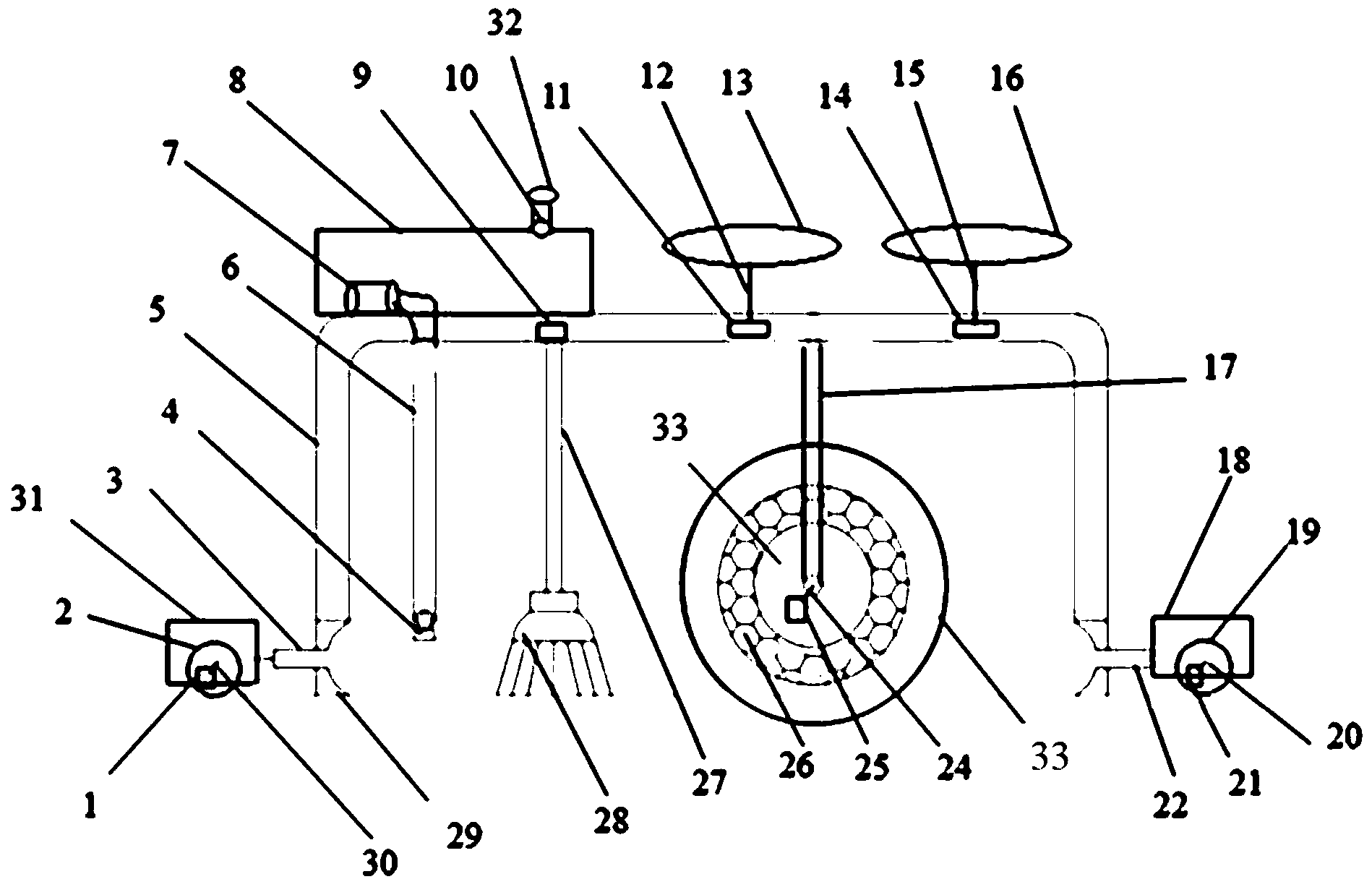

1.一种带有污水回收的清洗装置，其特征在于，包括矩形中空的外壳(5)，所述外壳(5)的顶面一端上固接有清洗液储存箱(8)，所述清洗液储存箱(8)内部固定安装有水泵(7)，所述水泵(7)通过管道穿过所述外壳(5)的壳体与清洗组件连接，所述清洗组件连接污水收集系统，所述污水收集系统包括所述外壳(5)底面四边均固接的刮板(29)，两个相互平行的所述刮板(29)上分别固接污水管I(3)和污水管II(22)，所述污水管I(3)和污水管II(22)上分别连通污水储集箱I(18)和污水储集箱II(31)，所述污水储集箱I(18)和污水储集箱II(31)固接在所述外壳(5)的侧壁上。
2.如权利要求1所述的一种带有污水 回收的清洗装置，其特征在于，所述清洗组件包括雾化主管，所述雾化主管固接在所述外壳(5)的底面两侧壁之间，并与固接污水管I(3)和污水管II(22)的所述刮水板(29)平行，所述雾化主管通过与所述水泵(7)连接的管道连通所述清洗液箱(8)，所述雾化主管上固接有若干个雾化管(6)，每个所述雾化管(6)垂直于所述外壳(5)的底面悬挂固接在雾化主管上，并与所述雾化主管内部连通，每个所述雾化管(6)的一端均设置有雾化喷头(4)，所述外壳(5)的底面两侧壁之间位于所述雾化主管一侧还设置有相邻的毛刷组件和滚筒组件。
3.如权利要求2所述的一种带有污水回收的清洗装置，其特征在于，所述毛刷组件包括所述外壳(5)的底面两侧壁位于所述雾化主管的一侧连接的毛刷轴(27)，所述毛刷轴(27)上沿轴向固接若干个悬挂的毛刷(28)，并且所述毛刷轴(27)的一端通过联轴器连接有电机II(9)。
4.如权利要求2所述的一种带有污水回收的清洗装置，其特征在于，所述滚筒组件包括所述外壳(5)的底面两侧壁之间固接的滚轮轴(17)，所述滚轮轴(17)的一端通过滚筒轴(24)连接电机VI(25)，所述滚筒轴(24)上套接有滚筒(33)，所述滚筒(33)通过轴承连接在所述滚筒轴(24)上;所述电机II(9)和所述电机VI(25)均设置在所述外壳(5)内部。
5.如权利要求1所述的一种带有污水回收的清洗装置，其特征在于，所述外壳(5)的顶面另一端上间隔通过轴承连接有垂直于所述外壳(5)顶面的螺旋桨轴I(12)和螺旋桨轴II(15)，所述螺旋桨轴I(12)和螺旋桨轴II(15)一端均通过联轴器分别与电机III(11)和电机IV(14)连接，所述电机III(11)和电机IV(14)安装在所述外壳(5)的内部，所述螺旋桨轴I(12)和螺旋桨轴II(15)均通过键分别连接有螺旋桨I(13)和螺旋桨II(16)。
6.如权利要求1所述的一种带有污水回收的清洗装置，其特征在于，所述清洗液储存箱(8)的顶面上开有清洗液进口(10)，所述清洗液进口(10)上配套设置有封口塞(32)。
7.如权利要求4所述的一种带有污水回收的清洗装置，其特征在于，所述滚筒(33)外侧壁固接橡胶垫层(26)，所述橡胶垫层(26)的外侧壁固接滚筒软毛(23)。
说明书
一种带有污水回收的清洗装置
技术领域
本发明属于高空玻璃清洗装置技术领域，涉及一种带有污水回收的清洗装置。
背景技术
随着我国现代化建设的快速推进，高新科技技术迅速发展，高层建筑琳琅满目，现在城市中大部分写字楼的高度超过百米，而且外表超过百分之八十都采用玻璃幕墙覆盖。针对高层建筑玻璃幕墙的清洗业也不断发展，于是涌现出一个新的行业—“蜘蛛人”。人工清洗玻璃幕墙不仅清洗任务量大，同时存在很大危险性，而且作业成本很高，除了清洗费用，安装脚手架的费用和高空作业人身安全保险费都比较昂贵。
目前，机器人及人工智能已经普及到我们的日常生活中正在逐步改善提高我们的生活质量。在未来的发展中，机器人及人工智能的用途会越来越广泛，尤其是特种作业领域。市场上迫切需要一种高空玻璃清洗机器人来部分或全部地替代人工完成比较危险的高空清洗任务，以改善工人们作业环境、提高作业效率和降低清洗成本，因而具有重要的现实意义和广阔的应用前景。
发明内容
本发明的目的是提供一种带有污水回收的清洗装置，解决了现有玻璃清洗的过程中清洗效率低，成本高以及人工高空作业危险的问题。
本发明所采用的技术方案是，一种带有污水回收的清洗装置，包括矩形中空的外壳，外壳的顶面一端上固接有清洗液储存箱，清洗液储存箱内部固定安装有水泵，水泵通过管道穿过外壳的壳体与清洗组件连接，清洗组件连接污水收集系统，污水收集系统包括外壳底面四边均固接的刮板，两个相互平行的刮板上分别固接污水管I和污水管II，污水管I和污水管II上分别连通污水储集箱I和污水储集箱II，污水储集箱I和污水储集箱II固接在外壳的侧壁上。
本发明的其他特点还在于，
清洗组件包括雾化主管，雾化主管固接在外壳的底面两侧壁之间，并与固接污水管I和污水管II的刮水板平行，雾化主管通过与水泵连接的管道连通清洗液箱，雾化主管上固接有若干个雾化管，每个雾化管垂直于外壳的底面悬挂固接在雾化主管上，并与雾化主管内部连通，每个雾化管的一端均设置有雾化喷头，外壳的底面两侧壁之间位于雾化主管一侧还设置有相邻的毛刷组件和滚筒组件。
毛刷组件包括外壳的底面两侧壁位于雾化主管的一侧连接的毛刷轴，毛刷轴上沿轴向固接若干个悬挂的毛刷，并且毛刷轴的一端通过联轴器连接有电机II。
滚筒组件包括外壳的底面两侧壁之间固接的滚轮轴，滚轮轴的一端通过滚筒轴连接电机VI，滚筒轴上套接有滚筒，滚筒通过轴承连接在滚筒轴上;电机II和电机VI均设置在外壳内部。
外壳的顶面另一端上间隔通过轴承连接有垂直于外壳顶面的螺旋桨轴I和螺旋桨轴II，螺旋桨轴I和螺旋桨轴II一端均通过联轴器分别与电机III和电机IV连接，电机III和电机IV安装在外壳的内部，螺旋桨轴I和螺旋桨轴II均通过键分别连接有螺旋桨I和螺旋桨II。
清洗液储存箱的顶面上开有清洗液进口，清洗液进口上配套设置有封口塞。
滚筒外侧壁固接橡胶垫层，橡胶垫层的外侧壁固接滚筒软毛。
本发明的有益效果是，一种带有污水回收的清洗装置，解决了现有玻璃清洗的过程中工人工作量大，清洗成本高以及人工高空作业危险的问题。通过采用毛刷、滚筒刷、刮板和清洗液的综合作用去除玻璃上的污渍，首先雾化喷洒清洗液、毛刷粗刷洗、滚筒刷刷洗，保证玻璃清洗的干净，刮板的设置可以使得清洗装置无论往哪个方向前进，皆可将清洗水痕及污水刮净;通过污水收集箱的设置，方便存储洗玻璃后的污水再次污染玻璃;通过电机驱动使得装置的轮组转动，达到清洗装置的自动往前行走，实现连续的清洗玻璃幕墙面。
