申请日2018.09.06
公开(公告)日2018.12.07
IPC分类号B01D21/04; B01D21/24
摘要
本发明提供一种用于重金属废水处理的处理池。所述用于重金属废水处理的处理池包括处理箱;沉淀池;阻隔机构，所述阻隔机构包括固定架、活动板、第一支杆以及第一活动接头;排泥室;排泥机构，所述排泥机构包括手柄、外螺纹管、内螺纹层、活动杆、第二活动接头以及封堵板;储泥机构，所述储料机构包括储泥箱和把手，且所述储泥箱与所述处理箱的底面可拆卸连接;所述储泥箱的外壁设有所述把手，且所述排泥室与所述储泥箱相对位置处为开口结构;所述储泥箱与所述封堵板之间相互配合连接。本发明提供的用于重金属废水处理的处理池，能够将产生的污泥快速排出至单独的收集箱中，从而便于后续的搬运处理，操作简便。
权利要求书

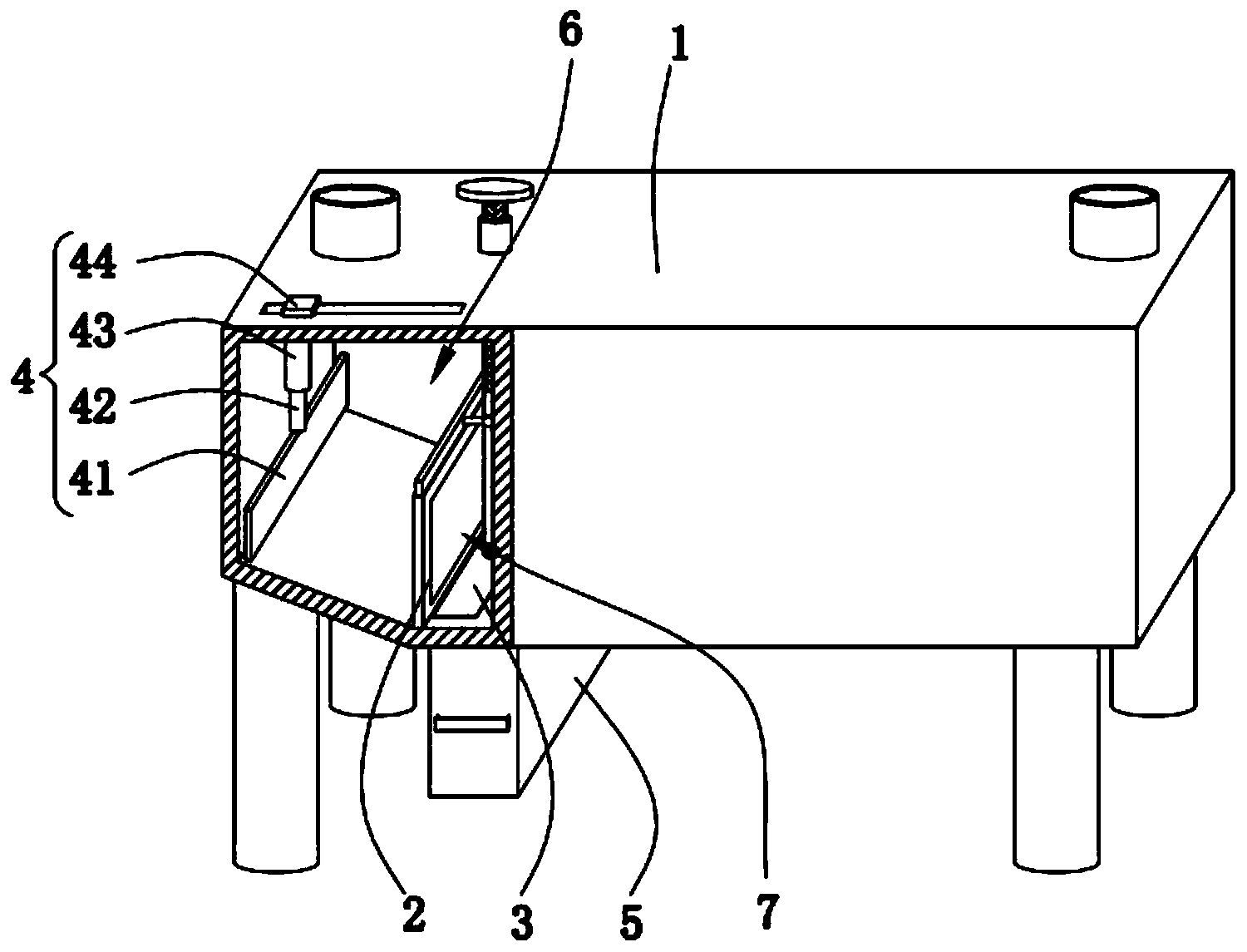

1.一种用于重金属废水处理的处理池，其特征在于，包括：
处理箱;
沉淀池，所述沉淀池设于所述处理箱的内部，且所述沉淀池的底面为倾斜状;
阻隔机构，所述阻隔机构包括固定架、活动板、第一支杆以及第一活动接头，所述固定架垂直设于所述沉淀池的内部，且所述固定架的内部为开口结构;所述固定架的内部滑动连接所述活动板，所述活动板的顶部侧壁设有第一支杆;所述第一支杆的端部固定连接所述第一活动接头;
排泥室，所述排泥室设于所述沉淀池的内部，且所述排泥室为所述固定架、所述沉淀池的内壁之间所围的空腔结构;
排泥机构，所述排泥机构包括手柄、外螺纹管、内螺纹层、活动杆、第二活动接头以及封堵板，且所述活动杆贯穿于所述第一活动接头的内部;所述活动杆与所述第一活动接头之间转动连接，且所述活动杆的顶部外壁设有所述内螺纹层;所述活动杆通过所述内螺纹层螺纹连接所述外螺纹管，且所述外螺纹管设于所述处理箱的表面;所述活动杆的顶端设有所述手柄，且所述活动杆的底端设有所述封堵板;
储泥机构，所述储泥机构包括储泥箱和把手，且所述储泥箱与所述处理箱的底面可拆卸连接;所述储泥箱的外壁设有所述把手，且所述排泥室与所述储泥箱相对位置处为开口结构;所述储泥箱与所述封堵板之间相互配合连接。
2.根据权利要求1所述的用于重金属废水处理的处理池，其特征在于，所述固定架与所述沉淀池的内壁相互平行，且所述固定架的高度为所述沉淀池高度的一半;所述固定架呈倒U字型结构。
3.根据权利要求1所述的用于重金属废水处理的处理池，其特征在于，所述活动板的高度与所述固定架的高度相同，且所述活动板的面积大于所述固定架的开口面积。
4.根据权利要求1所述的用于重金属废水 处理的处理池，其特征在于，所述储泥机构还包括观察窗和导轨，且所述观察窗设于所述储泥箱的外壁;所述储泥箱的顶面对称设有所述导轨，且所述储泥箱通过所述导轨滑动连接所述处理箱。
5.根据权利要求1所述的用于重金属废水处理的处理池，其特征在于，所述处理箱的内部设有清理机构，且所述清理机构包括刮板、第二支杆、限位管、推座、弹簧以及第三支杆;所述刮板的底面与所述沉淀池的倾斜面相互贴合，且所述刮板的顶部垂直设有所述第二支杆;所述第二支杆与所述限位管之间相互套接，且所述第二支杆通过所述弹簧固定连接所述限位管;所述限位管的顶端设有所述第三支杆，且所述第三支杆的顶端设有所述推座。
6.根据权利要求5所述的用于重金属废水处理的处理池，其特征在于，所述推座、所述第三支杆与所述处理箱的顶面之间滑动连接，且所述第三支杆贯穿于所述处理箱的顶面;所述推座的位移长度与所述沉淀池的倾斜面间距相同。
7.根据权利要求5所述的用于重金属废水处理的处理池，其特征在于，所述刮板的底面与所述沉淀池的倾斜面相互平行，且所述刮板的长度与所述沉淀池的宽度相同。
8.根据权利要求1所述的用于重金属废水处理的处理池，其特征在于，所述储泥箱的入口面积大于所述排泥室的出口面积，所述储泥箱为顶部开口的空腔长方体结构。
说明书
一种用于重金属废水处理的处理池
技术领域
本发明涉及污水处理技术领域，尤其涉及一种用于重金属废水处理的处理池。
背景技术
通常的重金属污染，主要是指汞、铅、镉、铬以及砷等生物毒性显著的重金属的环境污染，还包括具有一定毒性的重金属如锌、铜、钴、镍、锡、钒等;重金属污染物难以治理，它们在水体中积累到一定的限度就会对水体一水生植物一水生动物系统产生严重危害，并可能通过食物链影响到人类的自身健康。
重金属污水的处理需要经过多道工序，其中会产生较多的污泥，目前的污泥处理方式效率较低，容易造成抽泥管道堵塞，后期维护难度大，污泥的后期收集转运不方便。
因此，有必要提供一种新的用于重金属废水处理的处理池解决上述技术问题。
发明内容
本发明解决的技术问题是提供一种收集快速、除泥简便的用于重金属废水处理的处理池。
为解决上述技术问题，本发明提供的用于重金属废水处理的处理池，包括：处理箱;沉淀池，所述沉淀池设于所述处理箱的内部，且所述沉淀池的底面为倾斜状;阻隔机构，所述阻隔机构包括固定架、活动板、第一支杆以及第一活动接头，所述固定架垂直设于所述沉淀池的内部，且所述固定架的内部为开口结构;所述固定架的内部滑动连接所述活动板，所述活动板的顶部侧壁设有第一支杆;所述第一支杆的端部固定连接所述第一活动接头;排泥室，所述排泥室设于所述沉淀池的内部，且所述排泥室为所述固定架、所述沉淀池的内壁之间所围的空腔结构;排泥机构，所述排泥机构包括手柄、外螺纹管、内螺纹层、活动杆、第二活动接头以及封堵板，且所述活动杆贯穿于所述第一活动接头的内部;所述活动杆与所述第一活动接头之间转动连接，且所述活动杆的顶部外壁设有所述内螺纹层;所述活动杆通过所述内螺纹层螺纹连接所述外螺纹管，且所述外螺纹管设于所述处理箱的表面;所述活动杆的顶端设有所述手柄，且所述活动杆的底端设有所述封堵板;储泥机构，所述储泥机构包括储泥箱和把手，且所述储泥箱与所述处理箱的底面可拆卸连接;所述储泥箱的外壁设有所述把手，且所述排泥室与所述储泥箱相对位置处为开口结构;所述储泥箱与所述封堵板之间相互配合连接。
优选的，所述固定架与所述沉淀池的内壁相互平行，且所述固定架的高度为所述沉淀池高度的一半;所述固定架呈倒U字型结构。
优选的，所述活动板的高度与所述固定架的高度相同，且所述活动板的面积大于所述固定架的开口面积。
优选的，所述储泥机构还包括观察窗和导轨，且所述观察窗设于所述储泥箱的外壁;所述储泥箱的顶面对称设有所述导轨，且所述储泥箱通过所述导轨滑动连接所述处理箱。
优选的，所述处理箱的内部设有清理机构，且所述清理机构包括刮板、第二支杆、限位管、推座、弹簧以及第三支杆;所述刮板的底面与所述沉淀池的倾斜面相互贴合，且所述刮板的顶部垂直设有所述第二支杆;所述第二支杆与所述限位管之间相互套接，且所述第二支杆通过所述弹簧固定连接所述限位管;所述限位管的顶端设有所述第三支杆，且所述第三支杆的顶端设有所述推座。
优选的，所述推座、所述第三支杆与所述处理箱的顶面之间滑动连接，且所述第三支杆贯穿于所述处理箱的顶面;所述推座的位移长度与所述沉淀池的倾斜面间距相同。
优选的，所述刮板的底面与所述沉淀池的倾斜面相互平行，且所述刮板的长度与所述沉淀池的宽度相同。
优选的，所述储泥箱的入口面积大于所述排泥室的出口面积，所述储泥箱为顶部开口的空腔长方体结构。
与相关技术相比较，本发明提供的用于重金属废水处理的处理池具有如下有益效果：
本发明提供一种用于重金属废水处理的处理池，在所述沉淀池的底部安装有可拆卸的所述储泥箱，能够对所述沉淀池内的污泥进行收集，并在收集完毕快速取下并送至指定的处理区域，有效的提高了污泥收集、转运效率;通过所述排泥机构可对所述储泥箱的开合进行控制，并且通过设置的所述阻隔机构能够将污泥与所述排泥室分开，避免污泥对所述排泥机构进行腐蚀;所述阻隔机构、所述排泥机构的开合均通过所述活动杆进行控制，操作简便，开合速度快。
