申请日2018.09.10
公开(公告)日2018.12.25
IPC分类号C02F1/461
摘要
本发明公开了一种极距可调的废水处理电解槽，包括电解槽箱体，电解槽箱体的一侧设有进水管，电解槽箱体的另一侧设有出水管;电解槽箱体两侧壁上均对称设有支架卡槽，支架卡槽的上端和下端均设有极距调节支架，极距调节支架的两端分别与对称的两个支架卡槽连接，极距调节支架上设有等间距的卡接槽，卡接槽卡接有至少一对电极板，电极板上端设有电连接臂，相邻的电连接臂交错设置，电连接臂用于与电源配电板连接。电极板可通过等间距分布的卡接槽进行极距的灵活调节，调节结构简单，操作简便易行。同时在对电极板定期的清洁、维护时，可以直接将电极板拆卸，维护过程方便快捷。
权利要求书
1.一种极距可调的废水处理电解槽，其特征在于：包括电解槽箱体，所述电解槽箱体的一侧设有进水管，所述电解槽箱体的另一侧设有出水管;所述电解槽箱体两侧壁上均对称设有支架卡槽，所述支架卡槽的上端和下端均设有极距调节支架，所述极距调节支架的两端分别与对称的两个所述支架卡槽连接，所述极距调节支架上设有等间距的卡接槽，所述卡接槽卡接有至少一对电极板，所述电极板上端设有电连接臂，相邻的所述电连接臂交错设置，所述电连接臂用于与电源配电板连接。
2.根据权利要求1所述的极距可调的废水处理电解槽，其特征在于：还包括极距调节汇流板，所述极距调节汇流板上设有长条孔，所述电连接臂上设有螺栓孔，所述电连接臂通过所述螺栓孔、所述长条孔以及极板连接螺栓与所述极距调节汇流板连接，所述极距调节汇流板上设有配电板连接孔，所述配电板连接孔位于所述长条孔的一侧，所述极距调节汇流板通过所述配电板连接孔、配电板连接螺栓与电源配电板连接。
3.根据权利要求1所述的极距可调的废水处理电解槽，其特征在于：所述支架卡槽为长方体板件，所述支架卡槽内设有滑槽，所述极距调节支架的两端分别与一所述滑槽上下滑动连接。
4.根据权利要求1所述的极距可调的废水处理电解槽，其特征在于：同一侧的所述电连接臂设置为正极或负极。
5.根据权利要求1所述的极距可调的废水处理电解槽，其特征在于：所述电解槽箱体从右向左依次划分为配水区、反应区和集水区，所述电解槽箱体内设有至少两个所述反应区，所述反应区与所述反应区、所述配水区以及所述集水区均通过中间隔板进行隔离，相邻所述中间隔板的上端或下端交错设有过水孔，所述配水区的下端与所述进水管连通，所述集水区的下端与所述出水管连通。
6.根据权利要求5所述的极距可调的废水处理电解槽，其特征在于：所述反应区的上部均设有溢流管。
7.根据权利要求5所述的极距可调的废水 处理电解槽，其特征在于：每个所述反应区的所述电解槽箱体的顶部均设置有排气管。
8.根据权利要求5所述的极距可调的废水处理电解槽，其特征在于：每个所述反应区内设有至少两个所述支架卡槽。
9.根据权利要求1所述的极距可调的废水处理电解槽，其特征在于：所述电解槽箱体的底部连接有底座，所述电解槽箱体的底部设有若干个排空管，每个所述排空管上分别设有一开关阀，所述排空管设置在所述电解槽箱体与所述底座之间。
说明书

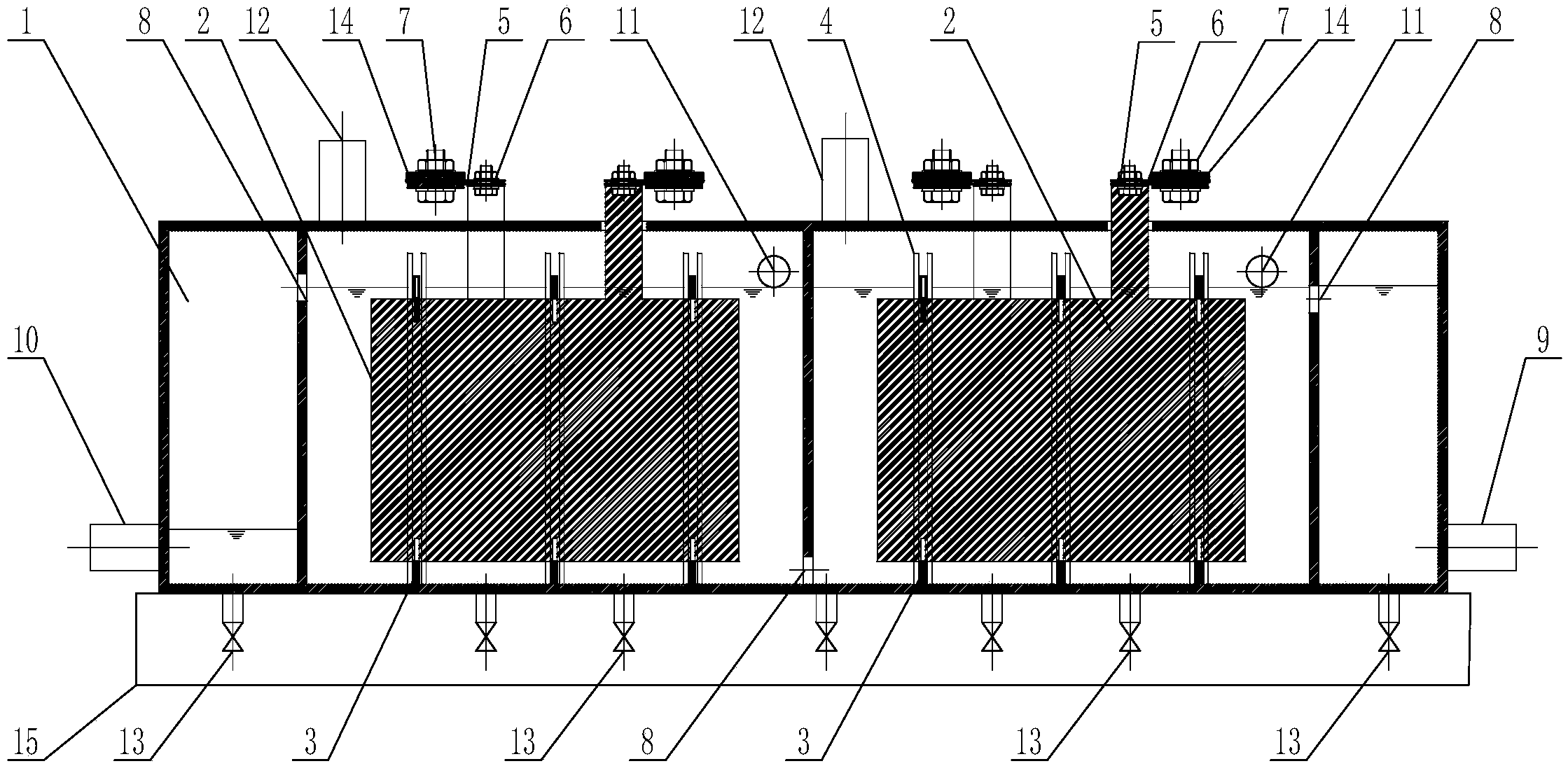

一种极距可调的废水处理电解槽
技术领域
本发明涉及废水处理技术领域，特别是涉及一种极距可调的废水处理电解槽。
背景技术
在废水处理领域，电解法处理技术具有占地面积小、操作灵活、二次污染小的优点，不仅可以处理重金属等无机污染物，也可以处理难以生物降解或有毒的有机污染物，一般用于电镀、制药、化工、农药及垃圾渗滤液等行业废水处理。废水处理电解槽主要由电解槽、阴极、阳极、电源、连接管路和连接电路组成，影响电解槽处理效率的主要因素有电极材质、极距、电流密度、电压等。其中电流密度、电压与电源有关，现有电源技术可以实现自动化调节;而极距与电解槽结构有关，常规的电解槽调节极距都比较困难。
极距的大小对电解槽的效率、能耗和投资影响较大，较小的电极极距，电解槽电压降低、能耗减少，处理效率提高，但电极密度较大时，投资费用较高;较大的电极极距，电解槽电压升高、能耗增加，处理效率降低，但电极密度降低，投资费用减少。一般地，对于一种废水处理，存在一个最优的极距，使电解效率、能耗和投资费用达到平衡，这个最佳极距会因废水水质成分和浓度的差异而有所不同，因此研究一种方便调节极距的电解槽具有重要的意义。而在现有的电极板通常是焊接固定在电解槽中，所以电极板的极距调节非常困难，同时电极板需定期的清洁和维护，反复的拆卸和安装都比较复杂，还会显著降低电极板的使用寿命，而现有技术中并没有发现一种电极板可方便拆卸同时极距灵活可调的废水处理电解槽。
发明内容
本发明的目的是提供一种电极板可方便拆卸、极距灵活可调的极距可调的废水处理电解槽，以解决上述现有技术存在的问题。
为实现上述目的，本发明提供了如下方案：
本发明提供了一种极距可调的废水处理电解槽，包括电解槽箱体，所述电解槽箱体的一侧设有进水管，所述电解槽箱体的另一侧设有出水管;所述电解槽箱体两侧壁上均对称设有支架卡槽，所述支架卡槽的上端和下端均设有极距调节支架，所述极距调节支架的两端分别与对称的两个所述支架卡槽连接，所述极距调节支架上设有等间距的卡接槽，所述卡接槽卡接有至少一对电极板，所述电极板上端设有电连接臂，相邻的所述电连接臂交错设置，所述电连接臂用于与电源配电板连接。
进一步的，还包括极距调节汇流板，所述极距调节汇流板上设有长条孔，所述电连接臂上设有螺栓孔，所述电连接臂通过所述螺栓孔、所述长条孔以及极板连接螺栓与所述极距调节汇流板连接，所述极距调节汇流板上设有配电板连接孔，所述配电板连接孔位于所述长条孔的一侧，所述极距调节汇流板通过所述配电板连接孔、配电板连接螺栓与电源配电板连接。
进一步的，所述支架卡槽为长方体板件，所述支架卡槽内设有滑槽，所述极距调节支架的两端分别与一所述滑槽上下滑动连接。
进一步的，同一侧的所述电连接臂设置为正极或负极。
进一步的，所述电解槽箱体从右向左依次划分为配水区、反应区和集水区，所述电解槽箱体内设有至少两个所述反应区，所述反应区与所述反应区、所述配水区以及所述集水区均通过中间隔板进行隔离，相邻所述中间隔板的上端或下端交错设有过水孔，所述配水区的下端与所述进水管连通，所述集水区的下端与所述出水管连通。
进一步的，所述反应区的上部均设有溢流管。
进一步的，每个所述反应区的所述电解槽箱体的顶部均设置有排气管。
进一步的，每个所述反应区内设有至少两个所述支架卡槽。
进一步的，所述电解槽箱体的底部连接有底座，所述电解槽箱体的底部设有若干个排空管，每个所述排空管上分别设有一开关阀，所述排空管设置在所述电解槽箱体与所述底座之间。
本发明相对于现有技术取得了以下技术效果：
电极板通过卡接槽卡接在极距调节支架上，电极板与极距调节支架形成可拆卸连接，电极板可通过等间距分布的卡接槽进行极距的灵活调节，调节结构简单，操作简便易行。同时在对电极板定期的清洁、维护时，可以直接将电极板拆卸，维护过程方便快捷。
