申请日2018.10.18
公开(公告)日2018.12.11
IPC分类号C02F9/08
摘要
本发明公开了一种污水多级净化设备，包括除杂箱、端盖、弹簧、药剂箱、电机、曝气机、液泵、过滤箱、消毒箱、臭氧发生器、臭氧管和紫外灭菌灯，所述除杂箱上端设置有端盖，通过弹簧将药剂箱连接，当污水注入时，流动冲刷挡板，使得药剂箱在弹簧的作用力下晃动，内部凝絮剂被晃动从通孔向下漏出，与污水混合形成凝絮物，相比于传统手工添加药剂方式，本发明通过水流冲刷晃动方式添加，能够随设备工作而不断添加混合，使污水中的混合物凝结;通过除杂网板的设置，能够将较大体积的杂质进行初步过滤，防止堵塞水源管道，且除杂网板与滑槽为抽拉方式连接，便于将过滤的较大体积杂质拉出清理，除杂网板拆装方便。
权利要求书

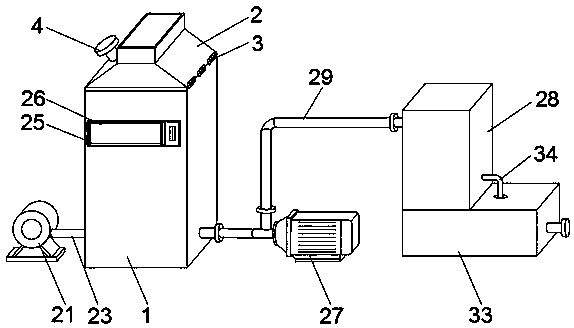

1.一种污水多级净化设备，包括除杂箱(1)，其特征在于：所述除杂箱(1)上端设置有端盖(2)，所述端盖(2)一端与除杂箱(1)上端一侧通过第一铰链(3)活动连接，所述端盖(2)上端一侧安装有进水管道(4)，所述端盖(2)内部上侧两端均开设有凹槽(5)，所述凹槽(5)内部固定连接有弹簧(6)，所述弹簧(6)一侧设置有药剂箱(7)，所述药剂箱(7)两侧端与弹簧(6)另一端固定连接，所述药剂箱(7)下端均匀开设有通孔(8)，所述药剂箱(7)下端靠近进水管道(4)一侧设置有连接杆(9)，所述连接杆(9)下端固定连接有挡板(10)，所述除杂箱(1)内侧壁下部密封设置有第一隔板(11)，所述第一隔板(11)下端设置有第一腔体(12)，所述第一隔板(11)上端设置有第二腔体(13)，所述第一腔体(12)内部一端安装有电机(14)，所述电机(14)输出端设置有转轴(15)，且转轴(15)贯穿第一隔板(11)延伸至第二腔体(13)内，所述第二腔体(13)内部相对于转轴(15)上端设置有过滤网(16)，所述过滤网(16)下侧相对于转轴(15)外端设置有螺旋叶(17)，所述除杂箱(1)内侧壁两端相对于过滤网(16)下侧设置有拦板(18)，所述第二腔体(13)内侧壁上部两端均固定连接有滑槽(19)，所述滑槽(19)内部滑动连接有除杂网板(20)，所述除杂箱(1)一侧端设置有曝气机(21)，所述第一隔板(11)上端设置有曝气管(22)，且曝气管(22)与曝气机(21)通过连接管(23)连通，所述曝气管(22)上端均匀设置有曝气头(24)，所述除杂箱(1)上部一侧对应除杂网板(20)端通过第二铰链(25)转动连接有观察窗(26)，所述除杂箱(1)一侧设置有液泵(27)，所述液泵(27)一侧设置有过滤箱(28)，所述液泵(27)输入端通过污水管(29)与除杂箱(1)连通，所述液泵(27)输出端通过污水管(29)与过滤箱(28)连通，所述过滤箱(28)内部一端设置有活性炭层(30)，所述活性炭层(30)下侧设置有海绵层(31)，所述海绵层(31)下侧设置有石英砂层(32)，所述过滤箱(28)下端设置有消毒箱(33)，所述消毒箱(33)上端一侧与过滤箱(28)下端一侧通过出水管(34)连接，所述消毒箱(33)内部一侧设置有第二隔板(35)，所述第二隔板(35)一端设置有第三腔体(36)，所述第二隔板(35)另一端设置有第四腔体(37)，所述第三腔体(36)一侧设置有臭氧发生器(38)，所述臭氧发生器(38)输出端设置有臭氧管(39)，且臭氧管(39)延伸至第四腔体(37)内，所述第四腔体(37)上端两侧均安装有紫外灭菌灯(40)。
2.根据权利要求1所述的一种污水多级净化设备，其特征在于：所述观察窗(26)上端一侧安装有把手，所述把手一侧开设有观察口，所述观察口内部设置有透明板。
3.根据权利要求1所述的一种污水多级净化设备，其特征在于：所述拦板(18)与除杂箱(1)内侧壁呈60°夹角，且除杂箱(1)两端相对于拦板(18)下端开设有排渣口。
4.根据权利要求1所述的一种污水多级净化设备，其特征在于：所述除杂箱(1)下部一侧端相对于第二腔体(13)下部一侧设置有出水管，且出水管与污水管(29)通过法兰连接。
5.根据权利要求1所述的一种污水多级净化设备，其特征在于：所述消毒箱(33)一侧端相对于第四腔体(37)下部一侧设置有排出管道。
6.根据权利要求1所述的一种污水多级净化设备，其特征在于：所述臭氧管(39)上端相对于第四腔体(37)内均匀开设有出气孔。
说明书
一种污水多级净化设备
技术领域
本发明涉及污水治理技术领域，具体为一种污水多级净化设备。
背景技术
随着工业的发展，水污染越来越严重，随着大量污水的排放，造成资源浪费，现有的污水处理一般直接将污水输送至容器内，通过药剂进行沉淀，且药剂需人工添加，设备运行中，需不断向内添加药剂，劳力强度大，沉淀物沉淀于容器底部不易清理，易造成后续工序设备的堵塞，若发生堵塞，需要人工进行疏通，清理污物，操作不便，耗费大量人力和时间，降低污水处理的效率，另外传统的污水处理设备仅对污水进行初步过滤，使的污水内杂质过滤不完全，且水体未经消毒处理，排放后将对周边水源造成污染，因此，设计一种污水多级净化设备是很有必要的。
发明内容
本发明的目的在于提供一种污水多级净化设备，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本发明提供如下技术方案：一种污水多级净化设备，包括除杂箱、端盖、第一铰链、进水管道、凹槽、弹簧、药剂箱、通孔、连接杆、挡板、第一隔板、第一腔体、第二腔体、电机、转轴、过滤网、螺旋叶、拦板、滑槽、除杂网板、曝气机、曝气管、连接管、曝气头、第二铰链、观察窗、液泵、过滤箱、污水管、活性炭层、海绵层、石英砂层、消毒箱、出水管、第二隔板、第三腔体、第四腔体、臭氧发生器、臭氧管和紫外灭菌灯，所述除杂箱上端设置有端盖，所述端盖一端与除杂箱上端一侧通过第一铰链活动连接，所述端盖上端一侧安装有进水管道，所述端盖内部上侧两端均开设有凹槽，所述凹槽内部固定连接有弹簧，所述弹簧一侧设置有药剂箱，所述药剂箱两侧端与弹簧另一端固定连接，所述药剂箱下端均匀开设有通孔，所述药剂箱下端靠近进水管道一侧设置有连接杆，所述连接杆下端固定连接有挡板，所述除杂箱内侧壁下部密封设置有第一隔板，所述第一隔板下端设置有第一腔体，所述第一隔板上端设置有第二腔体，所述第一腔体内部一端安装有电机，所述电机输出端设置有转轴，且转轴贯穿第一隔板延伸至第二腔体内，所述第二腔体内部相对于转轴上端设置有过滤网，所述过滤网下侧相对于转轴外端设置有螺旋叶，所述除杂箱内侧壁两端相对于过滤网下侧设置有拦板，所述第二腔体内侧壁上部两端均固定连接有滑槽，所述滑槽内部滑动连接有除杂网板，所述除杂箱一侧端设置有曝气机，所述第一隔板上端设置有曝气管，且曝气管与曝气机通过连接管连通，所述曝气管上端均匀设置有曝气头，所述除杂箱上部一侧对应除杂网板端通过第二铰链转动连接有观察窗，所述除杂箱一侧设置有液泵，所述液泵一侧设置有过滤箱，所述液泵输入端通过污水管与除杂箱连通，所述液泵输出端通过污水管与过滤箱连通，所述过滤箱内部一端设置有活性炭层，所述活性炭层下侧设置有海绵层，所述海绵层下侧设置有石英砂层，所述过滤箱下端设置有消毒箱，所述消毒箱上端一侧与过滤箱下端一侧通过出水管连接，所述消毒箱内部一侧设置有第二隔板，所述第二隔板一端设置有第三腔体，所述第二隔板另一端设置有第四腔体，所述第三腔体一侧设置有臭氧发生器，所述臭氧发生器输出端设置有臭氧管，且臭氧管延伸至第四腔体内，所述第四腔体上端两侧均安装有紫外灭菌灯。
进一步的，所述观察窗上端一侧安装有把手，所述把手一侧开设有观察口，所述观察口内部设置有透明板。
进一步的，所述拦板与除杂箱内侧壁呈60°夹角，且除杂箱两端相对于拦板下端开设有排渣口。
进一步的，所述除杂箱下部一侧端相对于第二腔体下部一侧设置有出水管，且出水管与污水管通过法兰连接。
进一步的，所述消毒箱一侧端相对于第四腔体下部一侧设置有排出管道。
进一步的，所述臭氧管上端相对于第四腔体内均匀开设有出气孔。
与现有技术相比，本发明所达到的有益效果是：
1、通过弹簧将药剂箱连接，当污水注入时，流动冲刷挡板，使得药剂箱在弹簧的作用力下晃动，内部凝絮剂被晃动从通孔向下漏出，与污水混合形成凝絮物，相比于传统手工添加药剂方式，本发明通过水流冲刷晃动方式添加，能够随设备工作而不断添加混合，使污水中的混合物凝结;
2、通过除杂网板的设置，能够将较大体积的杂质进行初步过滤，防止堵塞水源管道，且除杂网板与滑槽为抽拉方式连接，便于将过滤的较大体积杂质拉出清理，除杂网板拆装方便;
3、通过电机带动转轴旋转，使得螺旋叶螺旋转动，同时曝气机向第二腔体曝气，共同配合，使得污水在第二腔体内翻滚，能够促进凝絮剂的混合，另外，过滤网被电机驱动旋转，凝絮物向上翻滚接触过滤网，在过滤网旋转的离心作用下，使得凝絮物向拦板内堆积，使得除杂箱底部保持清洁;
4、通过活性炭层、海绵层和石英砂层的逐步过滤，从而将水体所含杂质过滤干净;
5、通过消毒箱的设置，水体经臭氧消毒和紫外灭菌灯消毒，从而实现水体的消毒处理。
