申请日2018.10.19
公开(公告)日2019.01.15
IPC分类号C02F9/14
摘要
本发明公开了一种难生化降解的废水深度处理装置，涉及废水处理技术领域。本发明包括初滤池、UASB厌氧池、缺氧池、接触氧化池、膜生物反应池和净水池，形成废水处理系统，初滤池的出水口通过水泵和管道与UASB厌氧池的进水口连通，UASB厌氧池的出水口通过水泵和管道与缺氧池的进水口连通，缺氧池的出水口通过水泵和管道与接触氧化池的进水口连通。本发明通过UASB厌氧池、缺氧池、接触氧化池和膜生物反应池的废水处理系统处理废水，解决了现有的废水深度处理装置处理效果不好的问题，通过设有插接板、固定板、承载杆和固定装置，解决了现有的接触氧化池内填料不便于更换和安装的问题。
权利要求书

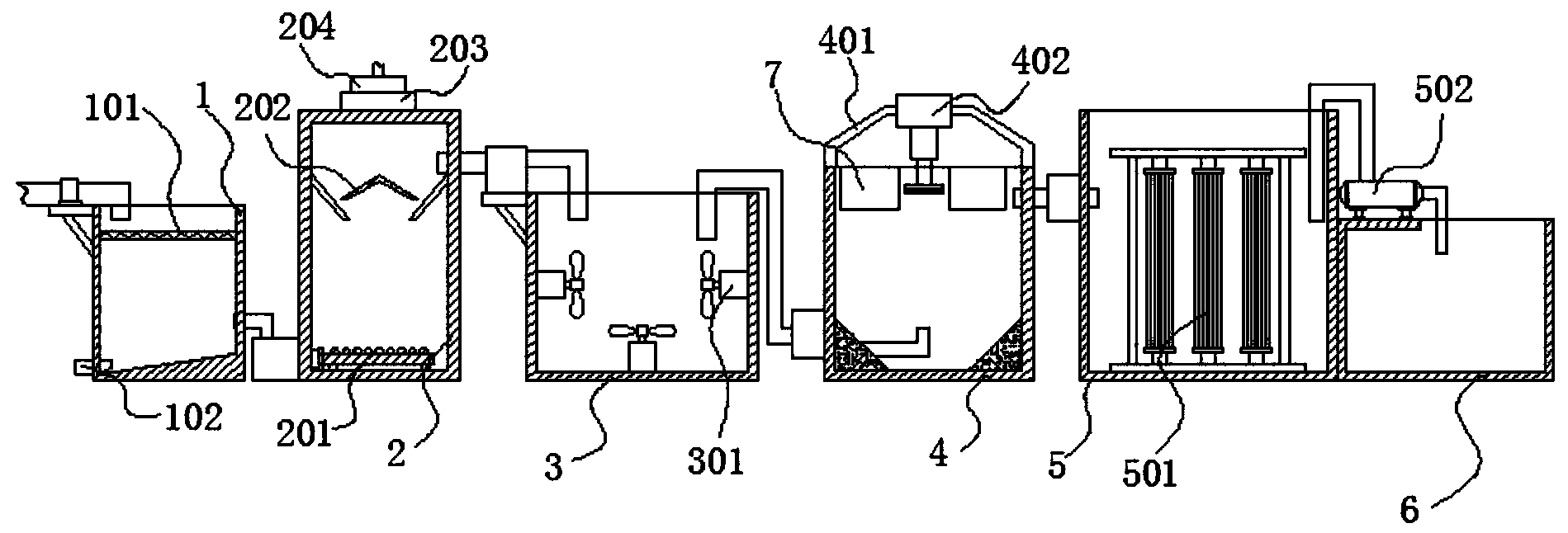

1.一种难生化降解的废水深度处理装置，其特征在于：包括初滤池(1)、UASB厌氧池(2)、缺氧池(3)、接触氧化池(4)、膜生物反应池(5)和净水池(6);所述初滤池(1)的出水口通过水泵和管道与UASB厌氧池(2)的进水口连通，所述UASB厌氧池(2)的出水口通过水泵和管道与缺氧池(3)的进水口连通，所述缺氧池(3)的出水口通过水泵和管道与接触氧化池(4)的进水口连通，所述接触氧化池(4)的出水口通过水泵和管道与膜生物反应池(5)的进水口连通，所述膜生物反应池(5)的出水口通过水泵和管道与净水池(6)的进水口连通;
所述接触氧化池(4)内固定一组填料架(7)，所述填料架(7)包括一组固定板(701)、一组插接板(702)、若干承载杆(703)和若干填料盘杆(704);所述固定板(701)一表面与接触氧化池(4)一内壁固定连接，所述固定板(701)另一表面开设有若干第一凸字形槽口(705);
所述插接板(702)一表面固定有若干第一凸字形滑块(706)和若干固定装置(8)，所述第一凸字形滑块(706)与第一凸字形槽口(705)滑动配合，所述插接板(702)另一表面开设有若干第二凸字形槽口(707);
所述承载杆(703)两端均固定有第二凸字形滑块(708)，所述第二凸字形滑块(708)与第二凸字形槽口(707)滑动配合，所述第二凸字形滑块(708)上开设有一限位孔(709)，所述承载杆(703)底部并排固定有若干拉环(710);所述填料盘杆(704)一端固定有一吊钩(711)，所述填料盘杆(704)通过吊钩(711)和拉环(710)与承载杆(703)固定连接，所述填料盘杆(704)上环绕设置有填料;
所述固定装置(8)包括壳体(801)和盖体(802)，所述壳体(801)一内壁固定有一伸缩套管(803)，所述伸缩套管(803)一端固定有一滑动板(804)，所述滑动板(804)与壳体(801)滑动配合，所述滑动板(804)一表面固定有一卡柱(805)，所述卡柱(805)与限位孔(709)间隙配合，所述卡柱(805)一端贯穿壳体(801)一侧和插接板(702)且延伸至第二凸字形槽口(707)内部，所述滑动板(804)与壳体(801)一内壁之间固定有一弹簧(808)，所述弹簧(808)环绕设置在伸缩套管(803)外表面。
2.根据权利要求1所述的一种难生化降解的废水深度处理装置，其特征在于，所述盖体(802)通过螺栓与壳体(801)顶部固定连接，所述盖体(802)上开设有一开口(806)，所述滑动板(804)另一表面固定有一拉板(807)，所述拉板(807)与开口(806)滑动配合。
3.根据权利要求1所述的一种难生化降解的废水深度处理装置，其特征在于，所述初滤池(1)内上部固定有一过滤板(101)，所述初滤池(1)内底面为斜面结构，所述初滤池(1)周侧面下部贯穿有一出污塞(102)。
4.根据权利要求1所述的一种难生化降解的废水深度处理装置，其特征在于，所述UASB厌氧池(2)内底部固定有一布水器(201)，所述布水器(201)的进水口与UASB厌氧池(2)的进水管固定连通，所述UASB厌氧池(2)内上部固定有三相分离器(202)，所述UASB厌氧池(2)顶部固定有一气液分离器(203)，所述气液分离器(203)的进气管位于UASB厌氧池(2)内部，所述气液分离器(203)的出气口固定连通有一鼓风机(204)。
5.根据权利要求1所述的一种难生化降解的废水深度处理装置，其特征在于，所述接触氧化池(4)顶部固定有一支架(401)，所述支架(401)上固定有一曝气风机(402)，所述曝气风机(402)的出风口通过管道连通有一曝气头(403)，所述曝气头(403)位于接触氧化池(4)内部。
6.根据权利要求1所述的一种难生化降解的废水深度处理装置，其特征在于，所述缺氧池(3)为矩形池体结构，所述缺氧池(3)内壁固定有若干潜水推流器(301)。
7.根据权利要求1所述的一种难生化降解的废水深度处理装置，其特征在于，所述膜生物反应池(5)内底部固定有一MBR膜生物反应器(501)，所述膜生物反应池(5)与净水池(6)之间的管道上固定连通有一紫外线灭菌器(502)。
说明书
一种难生化降解的废水深度处理装置
技术领域
本发明属于废水处理技术领域，特别是涉及一种难生化降解的废水深度处理装置。
背景技术
在印染、农药、电镀、化工等行业中的有机废水都含有毒性和稳定性强的污染物，难以用常规的物理、化学及生物方法处理，在目前的技术和工艺条件下，要保证项目回用，节约用水，又要实现达标排放，给行业的关键技术攻关提出了新的要求及挑战。
目前现有工艺基本上没有同时对该类废水的COD、重金属和氨氮等进行有效地深度处理，在生物处理技术中，单纯的生物法难以完全降解废水中的有机污染物，在物理处理技术中，传统的混凝沉淀虽然可以作为预处理，但有可能产生新的毒性、如盐分累积等，在化学处理中，虽然具有氧化速度快，反应彻底等明显的优势，然而成本较高，无法达到环境效益与经济效益的最佳结合。
发明内容
本发明的目的在于提供一种难生化降解的废水深度处理装置，通过UASB厌氧池、缺氧池、接触氧化池和膜生物反应池的废水处理系统处理废水，解决了现有的废水深度处理装置处理效果不好的问题，通过设有插接板、固定板、承载杆和固定装置，解决了现有的接触氧化池内填料不便于更换和安装的问题。
为解决上述技术问题，本发明是通过以下技术方案实现的：
本发明为一种难生化降解的废水深度处理装置，包括初滤池、UASB厌氧池、缺氧池、接触氧化池、膜生物反应池和净水池，形成废水处理系统;
所述初滤池的出水口通过水泵和管道与UASB厌氧池的进水口连通，所述UASB厌氧池的出水口通过水泵和管道与缺氧池的进水口连通，所述缺氧池的出水口通过水泵和管道与接触氧化池的进水口连通，所述接触氧化池的出水口通过水泵和管道与膜生物反应池的进水口连通，所述膜生物反应池的出水口通过水泵和管道与净水池的进水口连通;
所述接触氧化池内固定一组填料架，所述填料架包括一组固定板、一组插接板、十二个承载杆和三十个填料盘杆;
所述固定板一表面与接触氧化池一内壁固定连接，所述固定板另一表面开设有三个第一凸字形槽口;
所述插接板一表面固定有三个第一凸字形滑块和六个固定装置，所述第一凸字形滑块与第一凸字形槽口滑动配合，所述插接板另一表面开设有六个第二凸字形槽口;
所述承载杆两端均固定有第二凸字形滑块，所述第二凸字形滑块与第二凸字形槽口滑动配合，所述第二凸字形滑块上开设有一限位孔，所述承载杆底部并排固定有三十个拉环;
所述填料盘杆一端固定有一吊钩，所述填料盘杆通过吊钩和拉环与承载杆固定连接，所述填料盘杆上环绕设置有填料，填料用于接触氧化工艺，微生物会在填料的表面进行累积，以增大与污水的表面接触，对污水进行降解处理;
所述固定装置包括壳体和盖体，所述壳体一内壁固定有一伸缩套管，所述伸缩套管一端固定有一滑动板，所述滑动板与壳体滑动配合，所述滑动板一表面固定有一卡柱，所述卡柱与限位孔间隙配合，所述卡柱一端贯穿壳体一侧和插接板且延伸至第二凸字形槽口内部，所述滑动板与壳体一内壁之间固定有一弹簧，所述弹簧环绕设置在伸缩套管外表面，弹簧起到固定的作用。
进一步地，所述盖体通过螺栓与壳体顶部固定连接，所述盖体上开设有一开口，所述滑动板另一表面固定有一拉板，所述拉板与开口滑动配合。
进一步地，所述初滤池内上部固定有一过滤板，所述初滤池内底面为斜面结构，所述初滤池周侧面下部贯穿有一出污塞，通过出污塞排出沉淀物。
进一步地，所述UASB厌氧池内底部固定有一布水器，所述布水器的进水口与UASB厌氧池的进水管固定连通，所述UASB厌氧池内上部固定有三相分离器，所述UASB厌氧池顶部固定有一气液分离器，所述气液分离器的进气管位于UASB厌氧池内部，所述气液分离器的出气口固定连通有一鼓风机。
进一步地，所述接触氧化池顶部固定有一支架，所述支架上固定有一曝气风机，所述曝气风机的出风口通过管道连通有一曝气头，所述曝气头位于接触氧化池内部。
进一步地，所述缺氧池为矩形池体结构，所述缺氧池内壁固定有五个潜水推流器，使用潜水推流器能够将缺氧池内的废水和药品均匀混合。
进一步地，所述膜生物反应池内底部固定有一MBR膜生物反应器，所述膜生物反应池与净水池之间的管道上固定连通有一紫外线灭菌器，紫外线灭菌器起到灭菌的作用。
本发明具有以下有益效果：
1、本发明通过将废水排入初滤池内初滤，并通过UASB厌氧池、缺氧池、接触氧化池和膜生物反应池的废水处理系统的处理后，能够将废水处理后排入净水池内，UASB厌氧处理、缺氧处理、接触氧化处理和MBR膜生物反应器设备的组合可以筛选得到适合含有痕量重金属、盐分比较高的条件下分解重金属废水难降解物质的优势菌群，建立优势菌微生物生态系统，能够将废水中的重金属及有机物能达到行业排放标准，具有不用外加碳源、减少能耗、处理效率高、出水标准高和操作简单等优点。
2、本发明通过吊钩和拉环的配合使用能够更换和安装填料，通过承载杆上第二凸字形滑块和插接板上第二凸字形槽口的配合使用能够将承载杆插接在插接板上，通过固定装置能够将承载杆固定在插接板上，通过第一凸字形滑块和第一凸字形槽口的配合使用，能够将插接板固定在固定板上，便于安装和拆除填料架，方便使用者的使用，节省了人力物力的使用。
当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。
