申请日2018.08.16
公开(公告)日2019.01.04
IPC分类号C02F1/42; B01J49/75; F16K11/22; F16K11/065; F16K27/04; F16K31/04
摘要
本发明公开了一种双罐软水控制阀及水处理系统，包括主阀部件和副阀部件，通过主阀部件控制双树脂罐的工作与再生状态切换，通过副阀部件控制再生状态的树脂罐内树脂再生时的水路切换。本发明能够实现家庭和工业的持续软水的供应需求，与常规双罐水处理系统比，减少了一个软水控制阀以及软水阀控制器，整个控制更简单，更省电，降低了软水处理系统的组装和使用成本。
权利要求书
1.一种双罐软水控制阀，其特征在于：包括主阀部件(1)和副阀部件(2)，所述主阀部件(1)用于控制双树脂罐的工作与再生状态切换，所述副阀部件(2)用于控制再生状态的树脂罐内树脂再生时的水路切换。
2.根据权利要求1所述双罐软水控制阀，其特征在于：所述主阀部件(1)包括主阀壳体(11)、主阀活塞(12)、主阀格栅组(13)、隔板(14)，其中：
所述隔板(14)设置于主阀壳体(11)内，将主阀壳体(11)内部空间分成两部分，分别为第一主阀空间和第二主阀空间;
所述主阀格栅组(13)包括第一主阀格栅、第二主阀格栅、第三主阀格栅、第四主阀格栅、第五主阀格栅、第六主阀格栅、第七主阀格栅、第八主阀格栅;所述第一主阀格栅、第二主阀格栅、第三主阀格栅、第四主阀格栅依次安装在第一主阀空间内，所述第五主阀格栅、第六主阀格栅、第七主阀格栅、第八主阀格栅依次安装在第二主阀空间内;
所述主阀壳体(11)上设置有主阀出水口Z1、主阀进水口Z2、主阀硬水出水口Z3、第一树脂罐连接口一A1、第一树脂罐连接口二A2、第二树脂罐连接口一B1、第二树脂罐连接口二B2、硬水进水口Y以及软水出水口R，其中，所述第二树脂罐连接口一B1位于第三主阀格栅、第四主阀格栅之间，主阀硬水出水口Z3位于第二主阀格栅、第三主阀格栅之间，第一树脂罐连接口一A1位于第一主阀格栅、第二主阀格栅之间，主阀出水口Z1位于第一主阀格栅与主阀壳体(11)的侧壁之间，硬水进水口Y位于第二主阀格栅、第三主阀格栅之间;所述主阀进水口Z2位于第五主阀格栅与隔板(14)之间，第一树脂罐连接口二A2位于第六主阀格栅、第七主阀格栅之间，第二树脂罐连接口二B2位于第七主阀格栅、第八主阀格栅之间，软水出水口R位于第六主阀格栅、第七主阀格栅之间;
主阀活塞(12)包括主活塞体一(121)、主活塞体二(122)以及连杆(123)，所述主活塞体一(121)设置于第一主阀空间内，主活塞体二(122)设置于第二主阀空间内，所述连杆(123)一端与主活塞体一(121)固定连接，另一端穿过隔板(14)与主活塞体二(122)固定连接;所述主活塞体一(121)周向上设置有第一主阀环形口(1211)，轴向上设置有第一主阀活塞内腔通道(1212);所述主活塞体二(122)周向上设置有第二主阀环形口(1221)，轴向上设置有第二主阀活塞内腔通道(1222);所述主阀活塞(12)、主阀格栅组(13)、主阀壳体(11)径向上由内到外依次设置;
所述主阀活塞(12)处于极限位置一，硬水进水口Y、第一树脂罐连接口一A1、主阀硬水出水口Z3相通，第二树脂罐连接口一B1、主阀出水口Z1相通，主阀进水口Z2、第二树脂罐连接口二B2相通，第一树脂罐连接口二A2、软水出水口R相通;
所述主阀活塞(12)处于极限位置二，硬水进水口Y、第二树脂罐连接口一B1、主阀硬水出水口Z3相通，第一树脂罐连接口一A1、主阀出水口Z1相通，第二树脂罐连接口二B2、软水出水口R相通，主阀进水口Z2、第一树脂罐连接口二A2相通。
3.根据权利要求2所述双罐软水控制阀，其特征在于：所述副阀部件(2)包括副阀壳体(21)、副阀活塞(22)、副阀格栅组(24)、吸盐格栅组(25)、盐路管(27)、再生水路(28)，其中：
所述副阀格栅组(24)包括第一副阀格栅、第二副阀格栅、第三副阀格栅、第四副阀格栅、第五副阀格栅，所述吸盐格栅组(25)包括第一吸盐格栅、第二吸盐格栅;所述第一副阀格栅、第二副阀格栅、第三副阀格栅、第四副阀格栅、第五副阀格栅、第一吸盐格栅、第二吸盐格栅依次安装在副阀壳体(21)内;
所述副阀壳体(21)上设置有副阀进水口F1、副阀出水口F2、副阀硬水进水口F3、排污口P、吸盐口H，所述副阀进水口F1位于第二副阀格栅、第三副阀格栅之间，所述副阀进水口F1位于第二副阀格栅、第三副阀格栅之间，副阀硬水进水口F3位于第三副阀格栅、第四副阀格栅之间，副阀出水口F2位于第四副阀格栅、第五副阀格栅之间，所述排污口P位于第一副阀格栅、第二副阀格栅之间，所述吸盐口H位于第一吸盐格栅、第二吸盐格栅之间，所述第二吸盐格栅与副阀壳体(21)的侧壁之间的空间构成吸盐区域(26);
所述再生水路(28)一端连接在第三副阀格栅、第四副阀格栅之间的副阀壳体(21)上，而再生水路(28)的另一端连接在第四副阀格栅、第五副阀格栅之间的副阀壳体(21)上，所述盐路管(27)一端连接在再生水路(28)上，所述盐路管(27)的另一端连接在吸盐区域(26)对应的副阀壳体(21)上;
所述副阀活塞(22)包括副活塞体(221)、吸盐塞体(222)，所述副活塞体(221)、吸盐塞体(222)相互固结在一起;所述副活塞体(221)周向上设置有第一副阀环形口(2211)、第二副阀环形口(2212)，周向上设置有副阀活塞内腔通道(2213);所述吸盐塞体(222)周向上设置有第一吸盐环形口(2221)、第二吸盐环形口(2222);所述副活塞体(221)、副阀格栅组(24)、副阀壳体(21)径向上由内到外依次设置，所述吸盐塞体(222)、吸盐格栅组(25)、副阀壳体(21)径向上由内到外依次设置;
所述副阀活塞(22)处于第一极限位置，副阀进水口F1、排污口P相通，副阀硬水进水口F3、副阀出水口F2、吸盐口H相通;副阀活塞(22)处于第二极限位置，副阀进水口F1、排污口P相通，副阀硬水进水口F3、副阀出水口F2相通;副阀活塞(22)处于第三极限位置，副阀硬水进水口F3、副阀进水口F1、吸盐口H、排污口P相通，副阀出水口F2、排污口P相通;副阀活塞(22)处于第四极限位置，副阀硬水进水口F3、副阀进水口F1、吸盐口H相通，副阀出水口F2、吸盐口H相通;副阀活塞(22)处于第五极限位置，副阀硬水进水口F3、副阀进水口F1、副阀出水口F2相通;
所述主阀出水口Z1与副阀进水口F1相连通，主阀硬水出水口Z3与副阀硬水进水口F3相连通，主阀进水口Z2与副阀出水口F2相连通。
4.根据权利要求3所述双罐软水控制阀，其特征在于：还包括三通管(23)，所述三通管(23)两个端口安装在再生水路(28)上，而三通管(23)另一端口与盐路管(27)的一端连接。
5.根据权利要求3所述双罐软水控制阀，其特征在于：还包括主驱动电机、副驱动电机，所述主驱动电机用于驱动主阀活塞(12)，所述副驱动电机用于驱动副阀活塞(22)。
6.一种采用权利要求5所述的双罐软水控制阀的水处理系统，用于双树脂罐的水处理控制，其特征在于：包括流量计一、计时电路一、流量计二、计时电路二、软水阀控制器，所述双树脂罐为树脂罐一G1、树脂罐二G2，第一树脂罐连接口一A1与树脂罐一G1的连接口一相连通，第一树脂罐连接口二A2与树脂罐一G1的连接口二相连通，流量计一、计时电路一安装在第一树脂罐连接口一A1与树脂罐一G1的连接口一的连通管路上，或者流量计一、计时电路一安装在第一树脂罐连接口二A2与树脂罐一G1的连接口二的连通管路上;第二树脂罐连接口一B1与树脂罐二G2的连接口一相连通，第二树脂罐连接口二B2与与树脂罐二G2的连接口二相连通;所述流量计二、计时电路二安装在第二树脂罐连接口一B1与树脂罐二G2的连接口一的连通管路上，或者流量计二、计时电路二安装在第二树脂罐连接口二B2与与树脂罐二G2的连接口二的连通管路上;所述吸盐口H与盐箱连通;
所述软水阀控制器分别与流量计一、计时电路一、流量计二、计时电路二、主驱动电机、副驱动电机连通，所述软水阀控制器根据流量计一统计的流量信息和计时电路一计时信息控制主驱动电机，进而实现对主阀部件(1)的水路的切换，所述软水阀控制器根据流量计二统计的流量信息和计时电路二计时信息控制主驱动电机，进而实现对副阀部件(2)的水路的切换，通过主阀部件(1)、副阀部件(2)水路的切换进而实现对双树脂罐的工作与再生状态切换。
7.根据权利要求6所述水处理系统，其特征在于：所述软水阀控制器根据流量计一、流量计二统计的流量信息，判断对应的树脂罐内树脂是否达到失效点，若达到失效点，则对该树脂罐内树脂进行再生。
8.根据权利要求7所述水处理系统，其特征在于：所述计时电路一、计时电路二以秒计时。
说明书
一种双罐软水控制阀及水处理系统
技术领域
本发明涉及一种双罐供水系统用多功能控制阀，尤其涉及一种用于软化水处理系统的持续供水用多功能软水控制阀及含有该多功能控制阀的一用一备软水处理系统。
背景技术
目前软化水处理系统常见的形式有：单罐供水、双交换罐一用一备连续供水等。这几种软化水处理系统在交换罐树脂失效水硬度达到上限值后必须对树脂罐内的树脂进行再生后才能重新产出软水。
对于工业用水，为确保锅炉或产品用水硬度满足标准，水处理系统必须能够持续的提供软水，所以通常都采用双罐一用一备或者多交换罐。而对于一般家庭用户为降低使用成本，大都使用单罐供水系统。上述水处理系统再树脂罐内树脂进行再生时，都是不能完全满足所有用户对不间断软水的需求的。专利CN 106241956 A中提供一种在水处理系统中并联两台软水控制阀以及在各自回路中串联电磁阀的解决方案，通过软件程序控制电磁阀和软水阀的的打开和关闭，实现使其始终有一台软水控制阀处于工作状态，保证系统软水不间断产水;在满足产水量的基础上，始终保证树脂的有效性。整个系统比较复杂，需要2台软水控制阀。
发明内容
发明目的：为了克服现有技术中存在的不足，本发明提供一种双罐软水控制阀及水处理系统，以解决现有一用一备双罐软水处理系统中需使用2个软水阀的的问题，同时降低系统组装和使用成本。
技术方案：为实现上述目的，本发明采用的技术方案为：
一种双罐软水控制阀，包括主阀部件和副阀部件，所述主阀部件用于控制双树脂罐的工作与再生状态切换，所述副阀部件用于控制再生状态的树脂罐内树脂再生时的水路切换。

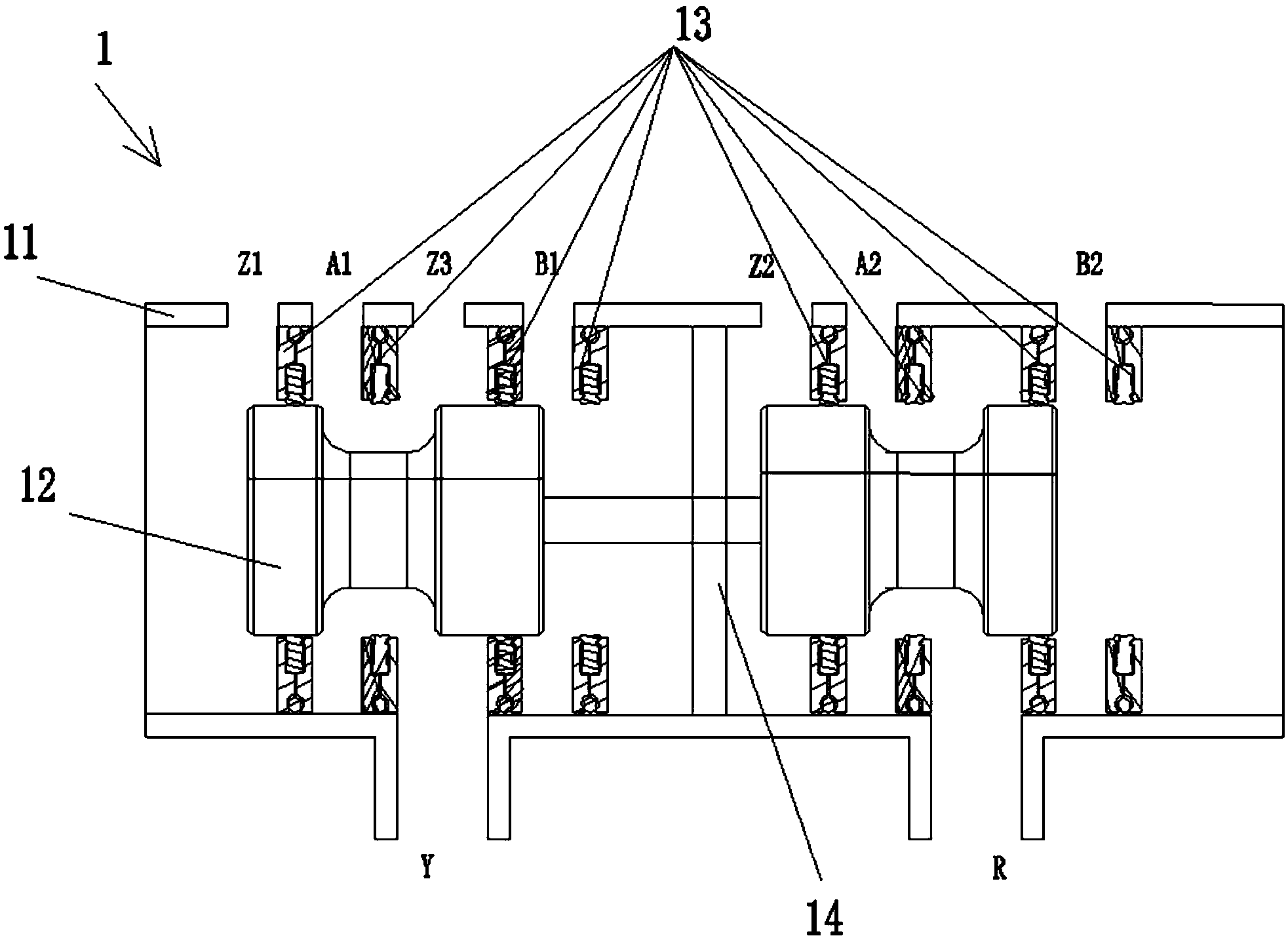

优选的：所述主阀部件包括主阀壳体、主阀活塞、主阀格栅组、隔板，其中：
所述隔板设置于主阀壳体内，将主阀壳体内部空间分成两部分，分别为第一主阀空间和第二主阀空间。
所述主阀格栅组包括第一主阀格栅、第二主阀格栅、第三主阀格栅、第四主阀格栅、第五主阀格栅、第六主阀格栅、第七主阀格栅、第八主阀格栅。所述第一主阀格栅、第二主阀格栅、第三主阀格栅、第四主阀格栅依次安装在第一主阀空间内，所述第五主阀格栅、第六主阀格栅、第七主阀格栅、第八主阀格栅依次安装在第二主阀空间内。
所述主阀壳体上设置有主阀出水口Z1、主阀进水口Z2、主阀硬水出水口Z3、第一树脂罐连接口一A1、第一树脂罐连接口二A2、第二树脂罐连接口一B1、第二树脂罐连接口二B2、硬水进水口Y以及软水出水口R，其中，所述第二树脂罐连接口一B1位于第三主阀格栅、第四主阀格栅之间，主阀硬水出水口Z3位于第二主阀格栅、第三主阀格栅之间，第一树脂罐连接口一A1位于第一主阀格栅、第二主阀格栅之间，主阀出水口Z1位于第一主阀格栅与主阀壳体的侧壁之间，硬水进水口Y位于第二主阀格栅、第三主阀格栅之间。所述主阀进水口Z2位于第五主阀格栅与隔板之间，第一树脂罐连接口二A2位于第六主阀格栅、第七主阀格栅之间，第二树脂罐连接口二B2位于第七主阀格栅、第八主阀格栅之间，软水出水口R位于第六主阀格栅、第七主阀格栅之间。
主阀活塞包括主活塞体一、主活塞体二以及连杆，所述主活塞体一设置于第一主阀空间内，主活塞体二设置于第二主阀空间内，所述连杆一端与主活塞体一固定连接，另一端穿过隔板与主活塞体二固定连接。所述主活塞体一周向上设置有第一主阀环形口，轴向上设置有第一主阀活塞内腔通道。所述主活塞体二周向上设置有第二主阀环形口，轴向上设置有第二主阀活塞内腔通道。所述主阀活塞、主阀格栅组、主阀壳体径向上由内到外依次设置。
所述主阀活塞处于极限位置一，硬水进水口Y、第一树脂罐连接口一A1、主阀硬水出水口Z3相通，第二树脂罐连接口一B1、主阀出水口Z1相通，主阀进水口Z2、第二树脂罐连接口二B2相通，第一树脂罐连接口二A2、软水出水口R相通。
所述主阀活塞处于极限位置二，硬水进水口Y、第二树脂罐连接口一B1、主阀硬水出水口Z3相通，第一树脂罐连接口一A1、主阀出水口Z1相通，第二树脂罐连接口二B2、软水出水口R相通，主阀进水口Z2、第一树脂罐连接口二A2相通。
优选的：所述副阀部件包括副阀壳体、副阀活塞、副阀格栅组、吸盐格栅组、盐路管、再生水路，其中：
所述副阀格栅组包括第一副阀格栅、第二副阀格栅、第三副阀格栅、第四副阀格栅、第五副阀格栅，所述吸盐格栅组包括第一吸盐格栅、第二吸盐格栅。所述第一副阀格栅、第二副阀格栅、第三副阀格栅、第四副阀格栅、第五副阀格栅、第一吸盐格栅、第二吸盐格栅依次安装在副阀壳体内。
所述副阀壳体上设置有副阀进水口F1、副阀出水口F2、副阀硬水进水口F3、排污口P、吸盐口H，所述副阀进水口F1位于第二副阀格栅、第三副阀格栅之间，所述副阀进水口F1位于第二副阀格栅、第三副阀格栅之间，副阀硬水进水口F3位于第三副阀格栅、第四副阀格栅之间，副阀出水口F2位于第四副阀格栅、第五副阀格栅之间，所述排污口P位于第一副阀格栅、第二副阀格栅之间，所述吸盐口H位于第一吸盐格栅、第二吸盐格栅之间，所述第二吸盐格栅与副阀壳体的侧壁之间的空间构成吸盐区域。
所述再生水路一端连接在第三副阀格栅、第四副阀格栅之间的副阀壳体上，而再生水路的另一端连接在第四副阀格栅、第五副阀格栅之间的副阀壳体上，所述盐路管一端连接在再生水路上，所述盐路管的另一端连接在吸盐区域对应的副阀壳体上。
所述副阀活塞包括副活塞体、吸盐塞体，所述副活塞体、吸盐塞体相互固结在一起。所述副活塞体周向上设置有第一副阀环形口、第二副阀环形口，周向上设置有副阀活塞内腔通道。所述吸盐塞体周向上设置有第一吸盐环形口、第二吸盐环形口。所述副活塞体、副阀格栅组、副阀壳体径向上由内到外依次设置，所述吸盐塞体、吸盐格栅组、副阀壳体径向上由内到外依次设置。
所述副阀活塞处于第一极限位置，副阀进水口F1、排污口P相通，副阀硬水进水口F3、副阀出水口F2、吸盐口H相通。副阀活塞处于第二极限位置，副阀进水口F1、排污口P相通，副阀硬水进水口F3、副阀出水口F2相通。副阀活塞处于第三极限位置，副阀硬水进水口F3、副阀进水口F1、吸盐口H、排污口P相通，副阀出水口F2、排污口P相通。副阀活塞处于第四极限位置，副阀硬水进水口F3、副阀进水口F1、吸盐口H相通，副阀出水口F2、吸盐口H相通。副阀活塞处于第五极限位置，副阀硬水进水口F3、副阀进水口F1、副阀出水口F2相通。
所述主阀出水口Z1与副阀进水口F1相连通，主阀硬水出水口Z3与副阀硬水进水口F3相连通，主阀进水口Z2与副阀出水口F2相连通。
进一步地：还包括三通管，所述三通管两个端口安装在再生水路上，而三通管另一端口与盐路管的一端连接。
进一步地：还包括主驱动电机、副驱动电机，所述主驱动电机用于驱动主阀活塞，所述副驱动电机用于驱动副阀活塞。
一种采用所述双罐软水控制阀的双罐软化水处理系统，用于双树脂罐的水处理控制，包括流量计一、计时电路一、流量计二、计时电路二、软水阀控制器，所述双树脂罐为树脂罐一G1、树脂罐二G2，第一树脂罐连接口一A1与树脂罐一G1的连接口一相连通，第一树脂罐连接口二A2与树脂罐一G1的连接口二相连通，流量计一、计时电路一安装在第一树脂罐连接口一A1与树脂罐一G1的连接口一的连通管路上，或者流量计一、计时电路一安装在第一树脂罐连接口二A2与树脂罐一G1的连接口二的连通管路上。第二树脂罐连接口一B1与树脂罐二G2的连接口一相连通，第二树脂罐连接口二B2与与树脂罐二G2的连接口二相连通。所述流量计二、计时电路二安装在第二树脂罐连接口一B1与树脂罐二G2的连接口一的连通管路上，或者流量计二、计时电路二安装在第二树脂罐连接口二B2与与树脂罐二G2的连接口二的连通管路上。所述吸盐口H与盐箱连通。
所述软水阀控制器分别与流量计一、计时电路一、流量计二、计时电路二、主驱动电机、副驱动电机连通，所述软水阀控制器根据流量计一统计的流量信息和计时电路一计时信息控制主驱动电机，进而实现对主阀部件的水路的切换，所述软水阀控制器根据流量计二统计的流量信息和计时电路二计时信息控制主驱动电机，进而实现对副阀部件的水路的切换，通过主阀部件、副阀部件水路的切换进而实现对双树脂罐的工作与再生状态切换。
优选的：所述软水阀控制器根据流量计一、流量计二统计的流量信息，判断对应的树脂罐内树脂是否达到失效点，若达到失效点，则对该树脂罐内树脂进行再生。
优选的：所述计时电路一、计时电路二以秒计时。
本发明相比现有技术，具有以下有益效果：
本发明通过一个整体阀控制两个树脂罐的工作与再生，实现水处理系统的持续供水。本发明中的双罐软水控制阀由主阀部件、副阀部件组成。主阀部件、副阀部件分别由主、副电机分别驱动。主阀部件在下方，控制双树脂罐的工作与再生状态切换，副阀部件在控制阀的上方，控制再生树脂罐内树脂再生时的水路切换。主阀部件、副阀部件由软水阀控制器控制，配合使用实现双罐水处理系统中树脂罐的工作与再生以及停止工作。同时本发明中的软水控制阀由时间和流量双重控制，提高树脂罐中树脂的使用效率，满足了工业和生活中的持续用水的需求。
