申请日2018.10.24
公开(公告)日2018.12.18
IPC分类号C02F9/02
摘要
本发明涉及一种污水处理装置,尤其涉及一种污水处理塔。一种污水处理塔,包括塔身,所述塔身顶端为蓄水池,底端为接水池,上述三者之间连通,所述塔身内依次设置砂砾层、活性炭层、透水性陶瓷板层,上述三层两两之间设有空腔,所述空腔侧壁的塔身上开设有除污口。本发明利用污水本身重力进行过滤,通过三层过滤后可获得无沉淀物、无异味、较少金属离子的清水,此清水可直接作为工业用水循环使用。
权利要求书

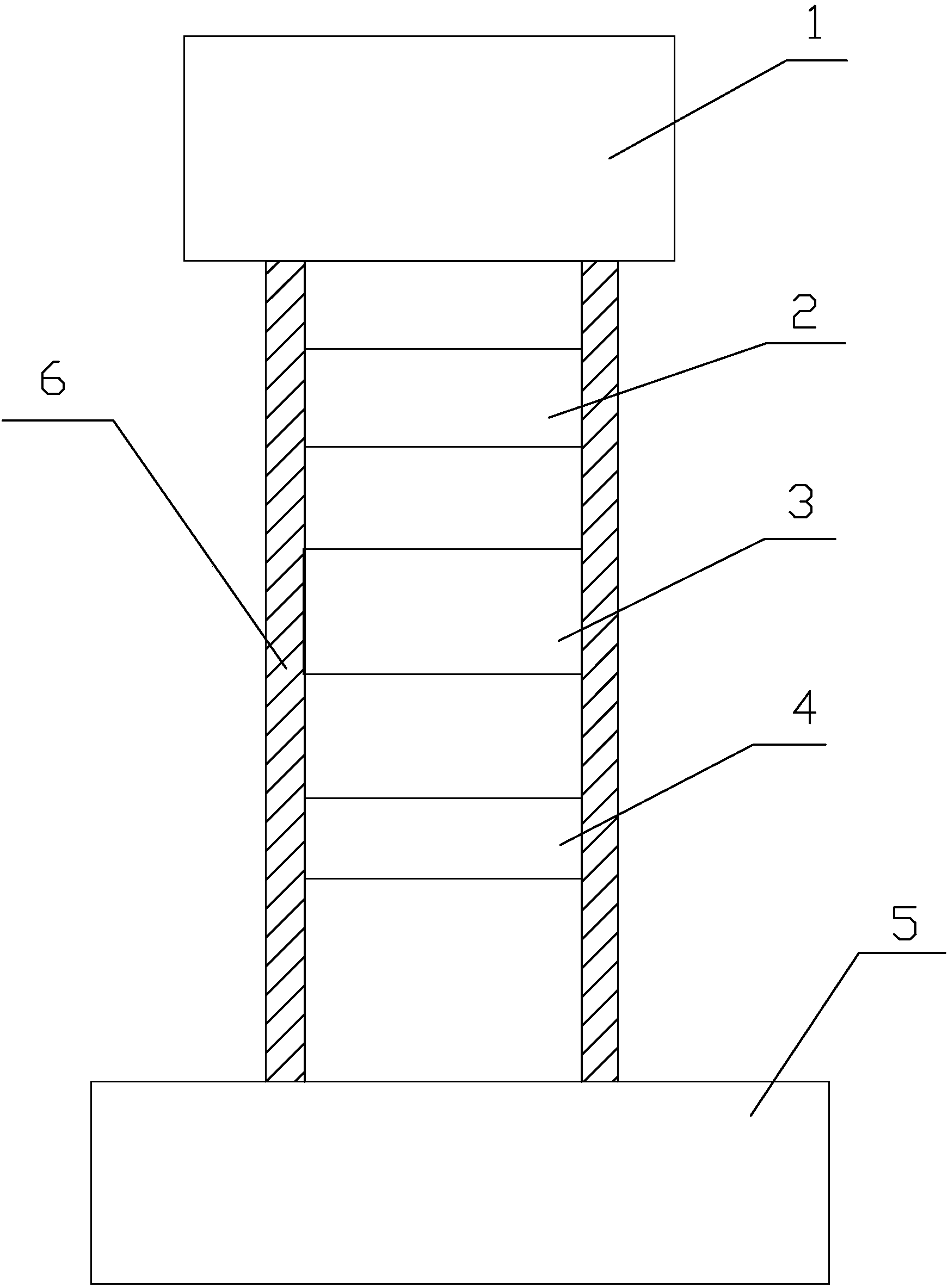

1.一种污水处理塔,其特征在于,包括塔身(6),所述塔身(6)顶端为蓄水池(1),底端为接水池(5),上述三者之间连通,所述塔身(6)内依次设置砂砾层(2)、活性炭层(3)、透水性陶瓷板层(4),上述三层两两之间设有空腔,所述空腔侧壁的塔身(6)上开设有除污口。
2.根据权利要求1所述的一种污水处理塔,其特征在于,所述透水性陶瓷板层(4)为陶瓷过滤板,所述陶瓷过滤板属多孔功能陶瓷新型材料,在其内部布满了纵横交错、互相贯通的毛细微孔。
3.根据权利要求1所述的一种污水处理塔,其特征在于,所述活性炭层(3)内的活动炭颗粒大小为直径1~3厘米的颗粒。
说明书
一种污水处理塔
技术领域
本发明涉及一种污水处理装置,尤其涉及一种污水处理塔。
背景技术
目前的污水处理工艺均需要使用电能等动力驱动污水,但是,有些厂商本身产生的污水不多,那么利用重力静置过滤的污水处理塔就非常适合,那么如何制作一种结构简单,使用效果好的污水处理塔,正是发明人要解决的问题。
发明内容
本发明解决了上述问题,提供了一种利用重力进行过滤的污水处理塔,其具体技术方案如下:
一种污水处理塔,包括塔身,所述塔身顶端为蓄水池,底端为接水池,上述三者之间连通,所述塔身内依次设置砂砾层、活性炭层、透水性陶瓷板层,上述三层两两之间设有空腔,所述空腔侧壁的塔身上开设有除污口。
作为优选,所述透水性陶瓷板层为陶瓷过滤板,所述陶瓷过滤板属多孔功能陶瓷新型材料,在其内部布满了纵横交错、互相贯通的毛细微孔。
作为优选,所述活性炭层内的活动炭颗粒大小为直径1~3厘米的颗粒。
本发明利用污水本身重力进行过滤,通过三层过滤后可获得无沉淀物、无异味、较少金属离子的清水,此清水可直接作为工业用水循环使用。
