申请日2018.08.17
公开(公告)日2018.12.18
IPC分类号C02F9/04; C02F103/42
摘要
本发明公开了一种泳池、水上乐园用水处理设备及使用方法，包括混合液罐、过滤装置和精滤装置，所述混合液罐的输入端设置有毛发聚集器，毛发聚集器的输入端设置有大颗粒过滤装置;所述过滤装置的内部上端设置有石英砂过滤器，石英砂过滤器的下端设置有活性碳吸附层，活性碳吸附层的下端设置有集液箱;所述精滤装置设置有放置架，放置架的上端设置有反渗透主机。本泳池、水上乐园用水处理设备在使用时，利用臭氧发生器装置的臭氧杀死细菌和过滤污染物，清除细菌，真菌和一些病毒，最后经过精滤装置的反渗透主机，将水的悬浮颗粒和重金属离子除去，减少矿物质结垢抑制微生物繁殖;整体有益于人体健康的，杀菌、消毒，保健作用，水处理效果好。
权利要求书

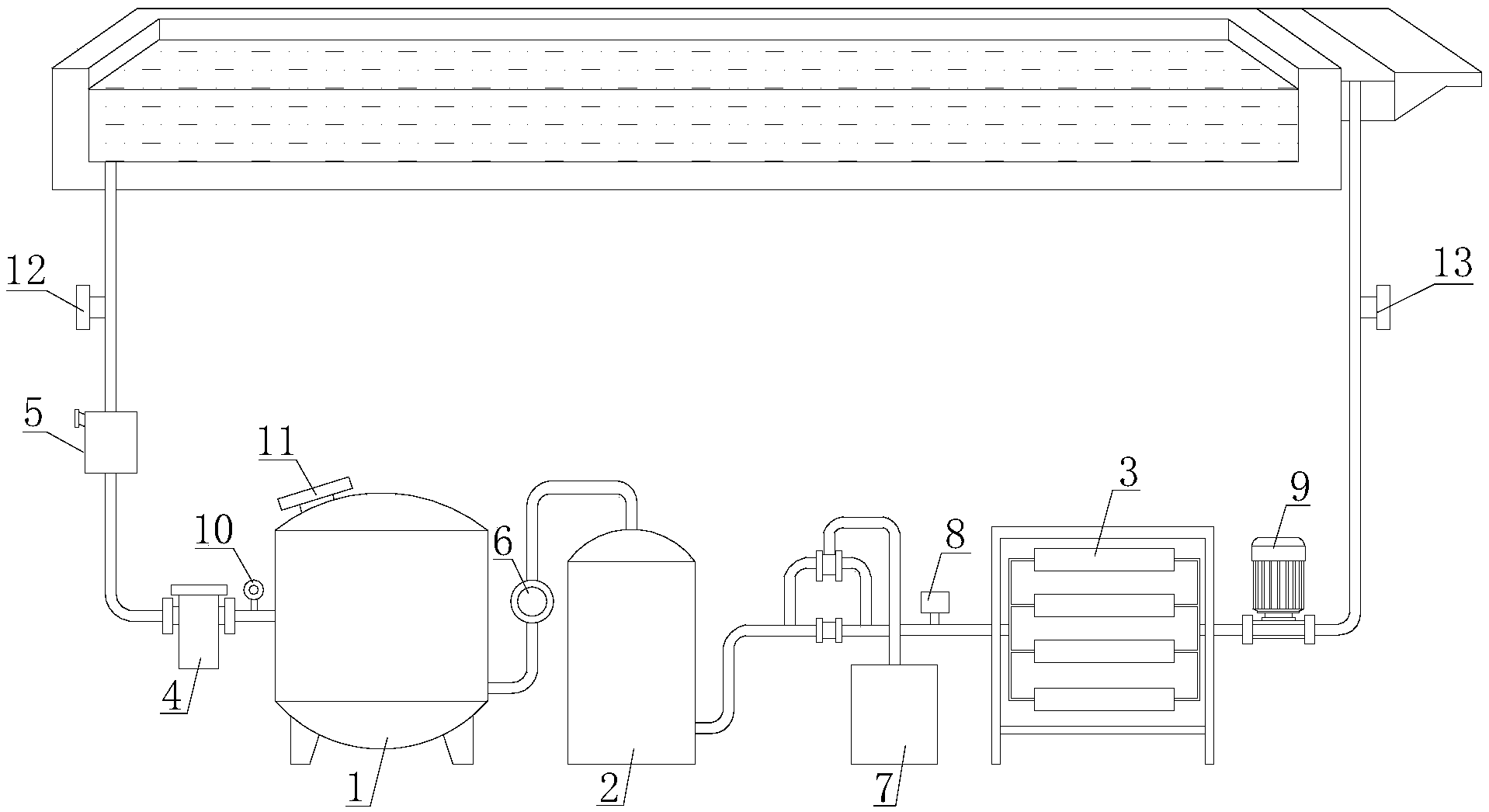

1.一种泳池、水上乐园用水处理设备，包括混合液罐(1)、过滤装置(2)和精滤装置(3)，其特征在于：所述混合液罐(1)的输入端设置有毛发聚集器(4)，毛发聚集器(4)的输入端设置有大颗粒过滤装置(5);所述大颗粒过滤装置(5)的内腔中央设置有过滤板(51)，大颗粒过滤装置(5)的左端设置有清除管道(52)，清除管道(52)的左端设置有密封盖(53)，密封盖(53)与清除管道(52)旋接固定;所述混合液罐(1)的输出端设置有过滤装置(2)，混合液罐(1)与过滤装置(2)之间设置有高压泵(6)，混合液罐(1)、高压泵(6)与过滤装置(2)依次通过管道固定连接;所述过滤装置(2)的内部上端设置有石英砂过滤器(21)，石英砂过滤器(21)的下端设置有活性碳吸附层(22)，活性碳吸附层(22)的下端设置有集液箱(23);所述过滤装置(2)的输出端设置有臭氧发生器装置(7)，臭氧发生器装置(7)的输出端设置有出口管道(71)，出口管道(71)的下端设置有第一管道(72)和第二管道(73)，第一管道(72)和第二管道(73)与出口管道(71)固定连接;所述臭氧发生器装置(7)的右端设置有流量计(8)，流量计(8)的右端设置有精滤装置(3)，过滤装置(2)、臭氧发生器装置(7)、流量计(8)和精滤装置(3)依次通过管道固定连接;所述精滤装置(3)设置有放置架(31)，放置架(31)的上端设置有反渗透主机(32)，反渗透主机(32)的输入端与流量计(8)的右端固定连接;所述反渗透主机(32)的输出端设置有增压泵(9)，增压泵(9)通过管道与反渗透主机(32)的输出端固定连接。
2.根据权利要求1所述的一种泳池、水上乐园用水处理设备，其特征在于：所述混合液罐(1)的左上端设置有入药口(11)。
3.根据权利要求1所述的一种泳池、水上乐园用水处理设备，其特征在于：所述混合液罐(1)与毛发聚集器(4)之间设置有压力表(10)。
4.根据权利要求1所述的一种泳池、水上乐园用水处理设备，其特征在于：所述过滤板(51)上开设有过滤孔。
5.根据权利要求1所述的一种泳池、水上乐园用水处理设备，其特征在于：所述大颗粒过滤装置(5)的输入始端与游泳池或水上乐园底部连接。
6.根据权利要求1所述的一种泳池、水上乐园用水处理设备，其特征在于：所述增压泵(9)的出水端末端连接有游泳池或水上乐园的供水端。
7.根据权利要求1所述的一种泳池、水上乐园用水处理设备，其特征在于：所述大颗粒过滤装置(5)的输入端设置有入水阀门(12)，增压泵(9)的输出端设置有出水阀门(13)。
8.一种如权利要求1所述的泳池、水上乐园用水处理设备的使用方法，其特征在于，包括如下步骤：
S1：使用前，在混合液罐(1)加入混凝剂和消毒剂;
S2：打开入水阀门(12)和出水阀门(13)，当池水进入混合液罐(1)，混凝剂和消毒剂与水混合片刻，打开高压泵(6)的控制开关进行过滤，水流进入过滤装置(2);
S3：打开臭氧发生器装置(7)，对过滤后的水进行臭氧杀死细菌和过滤污染物;
S4：之后，水进入精滤装置(3)，经过反渗透主机(32)的作用进行精滤处理，精滤过的水经增压泵(9)流出，经出水阀门(13)进入泳池或水上乐园池的供水端;
S5：水处理完成后，打开大颗粒过滤装置(5)和毛发聚集器(4)，将杂物取出，整个水处理过程结束。
说明书
一种泳池、水上乐园用水处理设备及使用方法
技术领域
本发明涉及水处理设备技术领域，具体为一种泳池、水上乐园用水处理设备及使用方法。
背景技术
泳池或水上乐园的水经一段时间的使用后，会积累许多污物和微生物，影响泳池或水上乐园的水质和使用者的健康，如果直接排放，既浪费水资源，又污染环境，因此，必须对池水进行处理，以达到再次利用的目的，目前，对池水处理一般采用过滤器，通过过滤器除去水中的悬浮物、有机物和微生物等，从而降低水的浊度。但由于池水中有毛发、纤维等杂物，如果这些杂物直接进入过滤器，则会影响过滤效率和水质，有机物不易溶解，不容易除去，加上水中富含微生物和悬浮物，严重影响人体健康，为了满足人们对健康水的追求。需要对池水进行循环、杀菌和消毒，对水进行洁净处理的同时，同时提高水的品质，如用臭氧发生器，杀死细菌和过滤污染物，可以治疗多种疾病，因此需要一种泳池、水上乐园用水处理设备。
发明内容
本发明的目的在于提供一种泳池、水上乐园用水处理设备，具有有益于人体健康的，杀菌、消毒，保健作用，水处理效果好的优点，解决了现有仅仅对水进行洁净处理，同时需要提高水的品质的问题。
为实现上述目的，本发明提供如下技术方案：一种泳池、水上乐园用水处理设备，包括混合液罐、过滤装置和精滤装置，所述混合液罐的输入端设置有毛发聚集器，毛发聚集器的输入端设置有大颗粒过滤装置;所述大颗粒过滤装置的内腔中央设置有过滤板，大颗粒过滤装置的左端设置有清除管道，清除管道的左端设置有密封盖，密封盖与清除管道旋接固定;所述混合液罐的输出端设置有过滤装置，混合液罐与过滤装置之间设置有高压泵，混合液罐、高压泵与过滤装置依次通过管道固定连接;所述过滤装置的内部上端设置有石英砂过滤器，石英砂过滤器的下端设置有活性碳吸附层，活性碳吸附层的下端设置有集液箱;所述过滤装置的输出端设置有臭氧发生器装置，臭氧发生器装置的输出端设置有出口管道，出口管道的下端设置有第一管道和第二管道，第一管道和第二管道与出口管道固定连接;所述臭氧发生器装置的右端设置有流量计，流量计的右端设置有精滤装置，过滤装置、臭氧发生器装置、流量计和精滤装置依次通过管道固定连接;所述精滤装置设置有放置架，放置架的上端设置有反渗透主机，反渗透主机的输入端与流量计的右端固定连接;所述反渗透主机的输出端设置有增压泵，增压泵通过管道与反渗透主机的输出端固定连接。
优选的，所述混合液罐的左上端设置有入药口。
优选的，所述混合液罐与毛发聚集器之间设置有压力表。
优选的，所述过滤板上开设有过滤孔。
优选的，所述大颗粒过滤装置的输入始端与游泳池或水上乐园底部连接。
优选的，所述增压泵的出水端末端连接有游泳池或水上乐园的供水端。
优选的，所述大颗粒过滤装置的输入端设置有入水阀门，增压泵的输出端设置有出水阀门。
本发明要解决的另一技术问题是提供一种泳池、水上乐园用水处理设备的使用方法，包括如下步骤：
S1：使用前，在混合液罐加入混凝剂和消毒剂;
S2：打开入水阀门和出水阀门，当池水进入混合液罐，混凝剂和消毒剂与水混合片刻，打开高压泵的控制开关进行过滤，水流进入过滤装置;
S3：打开臭氧发生器装置，对过滤后的水进行臭氧杀死细菌和过滤污染物;
S4：之后，水进入精滤装置，经过反渗透主机的作用进行精滤处理，精滤过的水经增压泵流出，经出水阀门进入泳池或水上乐园池的供水端;
S5：水处理完成后，打开大颗粒过滤装置和毛发聚集器，将杂物取出，整个水处理过程结束。
与现有技术相比，本发明的有益效果如下：
1.本泳池、水上乐园用水处理设备及使用方法，大颗粒过滤装置的输入始端与游泳池或水上乐园底部连接，池水从入水阀门进入水处理设备，过滤板上开设有过滤孔，大颗粒过滤装置先将大颗粒、大体积的物质过滤，防止堵塞管道和设备，大颗粒过滤装置的左端设置有清除管道，便于从侧端清理过滤物;混合液罐的左上端设置有入药口，通过入药口，将混凝剂和消毒剂放入混合液罐内，能很好的将悬浮物沉淀，对油状物质进行溶解;混合液罐与毛发聚集器之间设置有压力表，可以观察水压大小，毛发聚集器可以过滤出水池内的毛发，并聚集在毛发聚集器内，便于清除。
2.本泳池、水上乐园用水处理设备及使用方法，臭氧发生器装置内的臭氧发生器是一种空气或水净化装置，使用臭氧杀死细菌和过滤污染物，可以治疗多种疾病，它还可以有效清除细菌，真菌和一些病毒，帮助净化身体，有加强身体功能的作用，有益于人体健康，具有保健作用;过滤装置的石英砂过滤器用于过滤杂质，活性碳吸附层用于吸附异味，水的清洁度明显提高;精滤装置的反渗透主机，将水的悬浮颗粒和重金属离子除去，减少矿物质结垢抑制微生物繁殖，水处理效果好;增压泵的输出端设置有出水阀门，增压泵的出水端末端连接有游泳池或水上乐园的供水端，将经水处理设备处理过的洁净水放入水池内。
