申请日2018.08.17
公开(公告)日2018.12.14
IPC分类号C02F1/52; C02F1/28
摘要
本发明公开了一种环保型污水处理沉淀设备，包括箱体，箱体内部中端设置有方形连接筒，方形连接筒上侧左右两端分别设有加水管和加料口，方形连接筒内部上端固定安装有隔板，隔板中部通过密封轴承连接有连接管，连接管外侧焊接有外齿轮，外齿轮左侧设置有主动齿轮，主动齿轮上端安装有电机，电机安装在隔板的下侧，连接管上端四角设置有进水口，连接管下侧设置有排水管，排水管设置在方向连接筒的内部下端，连接管上侧固定安装有搅拌轴，搅拌轴左右两侧通过安装座连接有搅拌杆，方形连接筒左右两侧下端设置有导流板，箱体左右两侧下端设置有出淤管。本发明可以有晓得方便了污水中的淤泥的沉淀，提高了设备的工作效率。
权利要求书

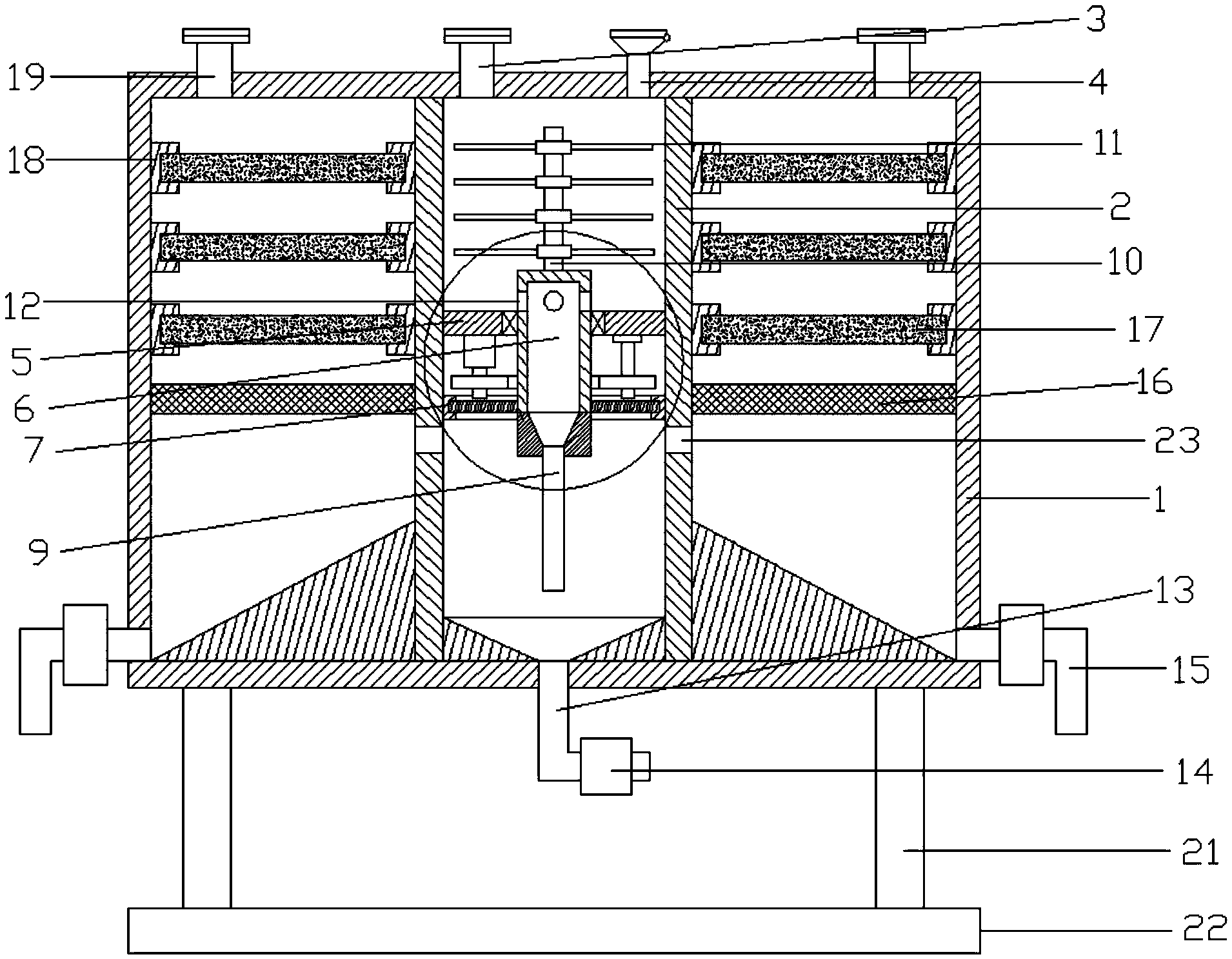

1.一种环保型污水处理沉淀设备，包括箱体(1)，所述箱体(1)内部中端设置有方形连接筒(2)，所述方形连接筒(2)上侧左右两端分别设有加水管(3)和加料口(4)，所述方形连接筒(4)内部上端固定安装有隔板(5)，所述隔板(5)中部通过密封轴承连接有连接管(6)，其特征在于，所述连接管(6)外侧焊接有外齿轮(24)，所述外齿轮(24)左侧设置有主动齿轮(27)，所述主动齿轮(27)上端安装有电机(28)，所述电机(28)安装在隔板(5)的下侧，所述连接管(6)上端四角设置有进水口(12)，所述连接管(6)下侧设置有排水管(9)，所述排水管(9)设置在方向连接筒(2)的内部下端，所述连接管(6)上侧固定安装有搅拌轴(10)，所述搅拌轴(10)左右两侧通过安装座连接有搅拌杆(11)，所述方形连接筒(2)左右两侧下端设置有导流板，所述箱体(1)左右两侧下端设置有出淤管(15)。
2.根据权利要求1所述的一种环保型污水处理沉淀设备，其特征在于，所述外齿轮(24)右端啮合有连接齿轮(25)，所述连接齿轮(25)内部设置有连接轴(26)，所述连接轴(26)通过轴承座与隔板(5)进行连接。
3.根据权利要求1所述的一种环保型污水处理沉淀设备，其特征在于，所述连接管(6)下端外侧通过连接环与限位槽(7)进行连接，所述限位槽(7)焊接在方形连接筒(2)内侧。
4.根据权利要求3所述的一种环保型污水处理沉淀设备，其特征在于，所述限位槽(7)下侧外端的方形连接筒(2)上设置有排水口(23)。
5.根据权利要求1所述的一种环保型污水处理沉淀设备，其特征在于，所述方形连接筒(2)下侧设置有排淤泥管(13)，所述排淤管(13)上安装有抽淤泥泵(14)。
6.根据权利要求1所述的一种环保型污水处理沉淀设备，其特征在于，所述方形连接筒(2)左右两侧中端设置有过滤网(16)，所述过滤网(16)上侧设置有活性炭吸附板(17)。
7.根据权利要求6所述的一种环保型污水处理沉淀设备，其特征在于，所述活性炭吸附板(17)左右两侧设置有插入槽(18)，所述插入槽(18)分别固定在箱体(1)内侧壁和方形连接筒(2)的外侧壁。
8.根据权利要求1所述的一种环保型污水处理沉淀设备，其特征在于，所述箱体(1)前侧左右两端设置有封口门(20)。
9.根据权利要求1所述的一种环保型污水处理沉淀设备，其特征在于，所述箱体(1)下侧四角设置有支撑腿(21)，所述支撑腿(21)下侧焊接有底板(22)。
说明书
一种环保型污水处理沉淀设备
技术领域
本发明涉及一种环保领域，具体是一种环保型污水处理沉淀设备。
背景技术
环境保护(简称环保)是在个人、组织或政府层面，为大自然和人类福祉而保护自然环境的行为，指人类为解决现实或潜在的环境问题，协调人类与环境的关系，保障经济社会的可持续发展而采取的各种行动的总称。其方法和手段有工程技术的、行政管理的，也有法律的、经济的、宣传教育的等。
污水处理，是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现在的日常生活中常常会产生很多的污水，如果不进行及时的处理，常常就会导致水资源的污染，这样影响人们的健康，因此污水处理越来也受到人们的重视，现在的污水处理过程中，常常都会设置沉淀池进行污水中的淤泥的沉淀，常常都是采用自身沉淀的方式进行沉淀的，这样沉淀的速度慢，工作效率低下。因此，本领域技术人员提供了一种环保型污水处理沉淀设备，以解决上述背景技术中提出的问题。
发明内容
本发明的目的在于提供一种环保型污水处理沉淀设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种环保型污水处理沉淀设备，包括箱体，所述箱体内部中端设置有方形连接筒，所述方形连接筒上侧左右两端分别设有加水管和加料口，所述方形连接筒内部上端固定安装有隔板，所述隔板中部通过密封轴承连接有连接管，所述连接管外侧焊接有外齿轮，所述外齿轮左侧设置有主动齿轮，所述主动齿轮上端安装有电机，所述电机安装在隔板的下侧，所述连接管上端四角设置有进水口，所述连接管下侧设置有排水管，所述排水管设置在方向连接筒的内部下端，所述连接管上侧固定安装有搅拌轴，所述搅拌轴左右两侧通过安装座连接有搅拌杆，所述方形连接筒左右两侧下端设置有导流板，所述箱体左右两侧下端设置有出淤管。
作为本发明进一步的方案：所述外齿轮右端啮合有连接齿轮，所述连接齿轮内部设置有连接轴，所述连接轴通过轴承座与隔板进行连接，可以起到很好的限位作用。
作为本发明进一步的方案：所述连接管下端外侧通过连接环与限位槽进行连接，所述限位槽焊接在方形连接筒内侧，方便连接管稳定的转动。
作为本发明进一步的方案：述限位槽下侧外端的方形连接筒上设置有排水口，方便污水的排出。
作为本发明进一步的方案：所述方形连接筒下侧设置有排淤泥管，所述排淤管上安装有抽淤泥泵，方便淤泥的排放。
作为本发明进一步的方案：所述方形连接筒左右两侧中端设置有过滤网，所述过滤网上侧设置有活性炭吸附板，可以方便对污水进行过滤和活性炭的吸附处理。
作为本发明进一步的方案：所述活性炭吸附板左右两侧设置有插入槽，所述插入槽分别固定在箱体内侧壁和方形连接筒的外侧壁，方便活性炭吸附板的更换。
作为本发明进一步的方案：所述箱体前侧左右两端设置有封口门。
作为本发明再进一步的方案：所述箱体下侧四角设置有支撑腿，所述支撑腿下侧焊接有底板，用于设备的支撑。
与现有技术相比，本发明的有益效果是：本发明通过加水管和加料口将污水和凝絮剂加入到方向连接筒上端的搅拌腔内部，通过电机带动主动齿轮进行旋转，这样带动外齿轮进行旋转，这样带动连接管进行旋转，这样带动连接管上侧的搅拌杆和搅拌轴进行旋转搅拌，这样可以有效地将污水与凝絮剂进行有效的混合，这样可以有效地方便了污水进行有效的沉淀;通过排水管将污水排入到方形连接筒内部下端，这样污水在混合凝絮剂的作用下进行快速的沉淀，这样沉淀物会沉淀在方形连接筒的底部，这样可以有效地方便了污水发生沉淀;通过过滤网过滤，这样可以有效地除去污水中的杂质;通过活性炭吸附板进行吸附，这样可以有效地除去污水中的有害气体，这样可以对污水进一步处理，这样方便了设备的使用。
