申请日2018.09.30
公开(公告)日2018.12.25
IPC分类号B01D36/04
摘要
本发明公开了一种污水过滤除杂处理装置，包括污水储水箱、第一管道、过滤管道、第二管道、过滤组件和过滤箱;污水过滤箱中部设置拦截网;污水过滤箱底部出水端高于过滤箱的进水端;污水过滤箱底部出水端与第一管道的进水端连通;第一管道、过滤管道、第二管道依次连通，其中，过滤管道倾斜设置;过滤组件设置在过滤管道内部，过滤组件包括连接板和拦截柱，连接柱垂直设置在连接板上;过滤箱中部设置污水过滤滤芯;在过滤箱上部设有第一出水端口和第二出水端口;过滤箱底部设置第二排污管，过滤箱顶部设置检修口。本发明中，污水过滤的效率高、质量好，水流压力小，设备使用寿命长，设备使用安全、健康。
权利要求书

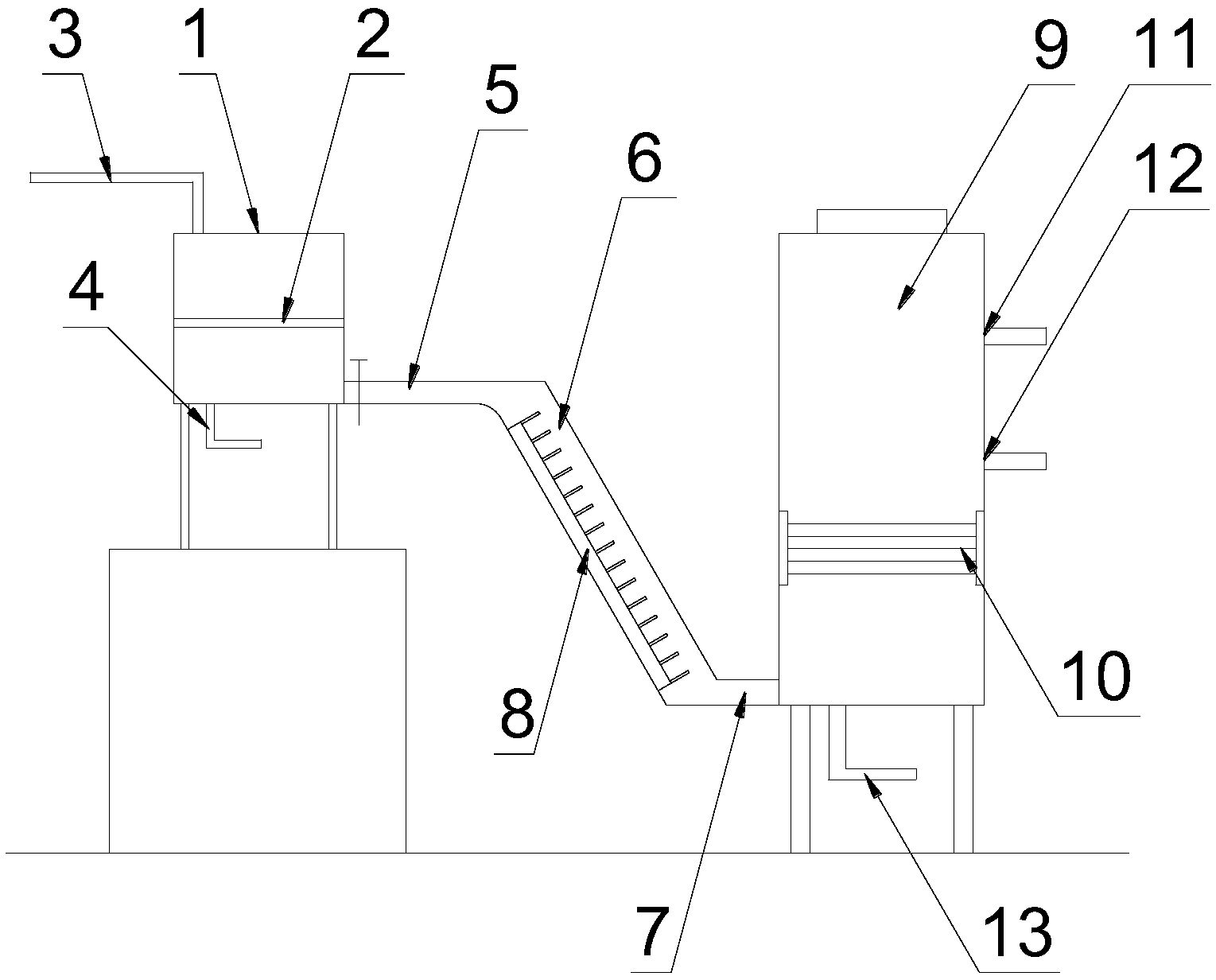

1.一种污水过滤除杂处理装置，其特征在于，包括污水储水箱(1)、第一管道(5)、过滤管道(6)、第二管道(7)、过滤组件(8)和过滤箱(9);
污水过滤箱(1)顶部设置污水进水管(3)，其底部设置第一排污管(4);在污水过滤箱(1)中部设置拦截网(2);
污水过滤箱(1)底部出水端高于过滤箱(9)的进水端;污水过滤箱(1)底部出水端与第一管道(5)的进水端连通;第一管道(5)、过滤管道(6)、第二管道(7)依次连通，其中，过滤管道(6)倾斜设置，第一管道(5)的出水端与过滤管道(6)上端的进水端连接，过滤管道(6)下端的出水端与第二管道(7)的进水端连接;第二管道(7)的出水端连接过滤箱(9)底部的进水端;
过滤组件(8)设置在过滤管道(6)内部，过滤组件包括连接板和拦截柱;连接板沿过滤管道(6)的长度方向设置在过滤管道(6)上污水经过的一侧内壁上，连接柱垂直设置在连接板上;
过滤箱(9)中部设置污水过滤滤芯(10);在过滤箱(10)上设有用于连接第一排水管的第一出水端口(11)和用于连接第二排水管的第二出水端口(12);第一出水端口(11)位于第二出水端口(12)上方，第二出水端口(12)位于污水过滤滤芯(10)上方;过滤箱(9)底部设置第二排污管(13)，过滤箱(9)顶部设置检修口。
2.根据权利要求1所述的污水过滤除杂处理装置，其特征在于，第一管道(5)上设置流量控制阀。
3.根据权利要求1所述的污水 过滤除杂处理装置，其特征在于，拦截柱呈矩阵分布设置在连接板上。
4.根据权利要求1所述的污水过滤除杂处理装置，其特征在于，连接柱由上到下逐渐增长。
5.根据权利要求1所述的污水过滤除杂处理装置，其特征在于，拦截柱的端部圆弧倒角处理。
6.根据权利要求1所述的污水过滤除杂处理装置，其特征在于，污水过滤滤芯(10)内部设置活性炭。
说明书
一种污水过滤除杂处理装置
技术领域
本发明涉及污水处理领域，尤其涉及一种污水过滤除杂处理装置。
背景技术
目前，工业生产和民用领域所产生的各种污水包含有机物、无机物、垃圾悬浮物、沉淀物等等。为了达到对这些污水的处理效果，一般都是使用多个处理池对污水中的物质进行处理，这种处理方式往往需要技入大量的资金、人力、物力，占地面积大，使用不方便;同时，污水在流动过程中冲击力较大，往往会造成过滤组件的损坏，而且水面悬浮的泡沫状污染物不易去除。
发明内容
为解决背景技术中存在的技术问题，本发明提出一种污水过滤除杂处理装置,污水过滤的效率高、质量好，水流压力小，设备使用寿命长，设备使用安全、健康。
本发明提出的一种污水过滤除杂处理装置，包括污水储水箱、第一管道、过滤管道、第二管道、过滤组件和过滤箱;
污水过滤箱顶部设置污水进水管，其底部设置第一排污管;在污水过滤箱中部设置拦截网;
污水过滤箱底部出水端高于过滤箱的进水端;污水过滤箱底部出水端与第一管道的进水端连通;第一管道、过滤管道、第二管道依次连通，其中，过滤管道倾斜设置，第一管道的出水端与过滤管道上端的进水端连接，过滤管道下端的出水端与第二管道的进水端连接;第二管道的出水端连接过滤箱底部的进水端;
过滤组件设置在过滤管道内部，过滤组件包括连接板和拦截柱;连接板沿过滤管道的长度方向设置在过滤管道上污水经过的一侧内壁上，连接柱垂直设置在连接板上;
过滤箱中部设置污水过滤滤芯;在过滤箱上设有用于连接第一排水管的第一出水端口和用于连接第二排水管的第二出水端口;第一出水端口位于第二出水端口上方，第二出水端口位于污水过滤滤芯上方;过滤箱底部设置第二排污管，过滤箱顶部设置检修口。
优选的，第一管道上设置流量控制阀。
优选的，拦截柱呈矩阵分布设置在连接板上。
优选的，连接柱由上到下逐渐增长。
优选的，拦截柱的端部圆弧倒角处理。
优选的，污水过滤滤芯内部设置活性炭。
本发明中，污水在污水储水箱内进行第一次静置、沉淀，污水中的大块异物被拦截网拦截，便于清理;污水中的污泥在沉淀后通过污水储水箱底部的第一排污管排出，并集中处理;污水在污水储水箱内部进行初次过滤，然后由污水储水箱由第一管道进入过滤管道内，污水流动时经过过滤组件，使得污水中的丝状物、絮状物被拦截在拦截柱上，从而对污水进行二次过滤，以出去污水中的丝状物、絮状物等杂质污染物。
本发明中，污水二次过滤后由过滤箱底部进入过滤箱内部，在压力的作用下，污水逐渐上升并穿过污水过滤滤芯进入过滤箱内部;在污水过滤滤芯的作用下，污水中的微小杂质得到过滤;其中，污水在过滤箱内由下向上缓慢上升，减小了污水水流对污水过滤滤芯的冲击力，对污水过滤滤芯起到有效的保护作用;同时，污水中的杂质在重力作用下，更加难以穿过污水过滤滤芯，从而提高了污水过滤的效率。
本发明中，在过滤箱上设有用于连接第一排水管的第一出水端口和用于连接第二排水管的第二出水端口;第一出水端口位于第二出水端口上方，第二出水端口位于污水过滤滤芯上方;污水在过滤箱中静置一段时间后，过滤后的污水由第二排水管排出;如果水面上方有泡沫悬浮液，首先通过第二排水管排出污水以调节泡沫悬浮液的高度移动至第一排水管上方，然后关闭第二排水管上的排水阀，再打开第一排水管上的排水阀，使得污水上方的泡沫悬浮液通过第一排水管排出，并进行集中处理。过滤箱底部设置第二排污管，过滤箱顶部设置检修口，便于对过滤箱进行定时清理，避免细菌繁殖，保证使用安全、健康。
综上，本发明中，分三次对污水中不同大小、状态的杂质进行分层次过滤，提高了污水过滤净化的效率和质量;污水在过滤箱中缓慢上升，水流压力小，过滤效果好，并且过滤箱能够有效排除污水中的泡沫悬浮液，进一步提高了污水过滤质量。
