申请日2018.04.08
公开(公告)日2018.09.14
IPC分类号C02F9/04; C02F101/20
摘要
本发明公开了一种环保型含汞废水处理装置及其使用方法，包括反应沉积罐体、物理过滤罐和反应渣排出管，所述反应沉积罐体顶部设有进水管和罐盖，且进水管位于罐盖顶端，所述反应沉积罐体内部设有楔形过滤网，所述反应沉积罐体底端设有反应渣排出管，所述反应渣排出管一侧设有出渣口和推进电机，且反应渣排出管位于出渣口和推进电机之间，所述反应渣排出管内部设有活塞，所述反应沉积罐体一侧设有连接管，所述连接管一侧设有物理过滤罐和出水口，且物理过滤罐位于连接管和出水口之间。通过设置楔形过滤网首先将较大的杂物过滤掉，经过沉淀一些杂物残渣将会从反应渣排出管排出不会堵塞物理过滤罐，推进电机连接活塞推动排出残渣省时省力。
权利要求书

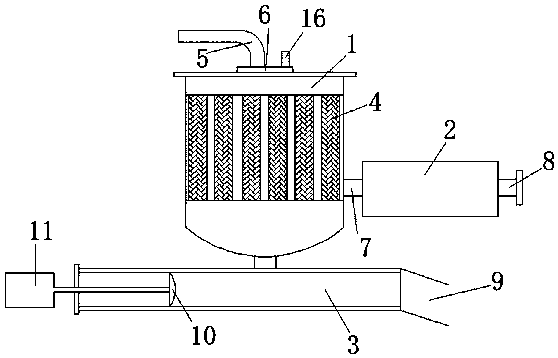

1.一种环保型含汞废水处理装置及其使用方法，其特征在于：包括反应沉积罐体(1)、物理过滤罐(2)和反应渣排出管(3)，其特征在于：所述反应沉积罐体(1)顶部设有进水管(5)和罐盖(6)，且进水管(5)位于罐盖(6)顶端，所述反应沉积罐体(1)内部设有楔形过滤网(4)，所述反应沉积罐体(1)底端设有反应渣排出管(3)，所述反应渣排出管(3)一侧设有出渣口(9)和推进电机(11)，且反应渣排出管(3)位于出渣口(9)和推进电机(11)之间，所述反应渣排出管(3)内部设有活塞(10)，所述反应沉积罐体(1)一侧设有连接管(7)，所述连接管(7)一侧设有物理过滤罐(2)和出水口(8)，且物理过滤罐(2)位于连接管(7)和出水口(8)之间，所述物理过滤罐(2)内部设有矿石过滤层(12)和细沙过滤层(13)和棉织过滤层(14)和木炭过滤层(15)，且细沙过滤层(13)位于矿石过滤层(12)和棉织过滤层(14)之间，棉织过滤层(14)位于细沙过滤层(13)和木炭过滤层(15)之间，所述罐盖(6)一侧设有反应剂进口(16)。
2.根据权利要求1所述的一种环保型含汞废水处理装置及其使用方法，其特征在于：所述进水管(5)与罐盖(6)活动连接。
3.根据权利要求1所述的一种环保型含汞废水处理装置及其使用方法，其特征在于：所述推进电机(11)与活塞(10)固定连接。
4.根据权利要求1所述的一种环保型含汞废水处理装置及其使用方法，其特征在于：所述矿石过滤层(12)为方解石。
5.根据权利要求1所述的一种环保型含汞废水处理装置及其使用方法，其特征在于：所述细沙过滤层(13)为高白度石英砂。
6.根据权利要求1-5任意一项所述的一种环保型含汞废水处理装置及其使用方法，其特征在于：使用时，使用时，含汞废水由罐盖(6)顶部设置的进水管(5)流入反应沉积罐体(1)内部，此时由反应剂进口(16)同时流入中和反应剂，流入的含汞废水与反应剂进行中和反应同时经过反应沉积罐体(1)内部设有的楔形过滤网(4)进行初步过滤，过滤后的废水流入反应沉积罐体(1)的弧形底部进行沉积，经过一段时间沉积，含汞废水经由中和剂反应后生成反应渣沉积于反应沉积罐体(1)底部，上部废水此时通过连接管(7)流入物理过滤罐(2)内，在物理过滤罐(2)内部设置有矿石过滤层(12)、细沙过滤层(13)、棉织过滤层(14)和木炭过滤层(15)，沉积后的废水经由矿石过滤层(12)、细沙过滤层(13)、棉织过滤层(14)和木炭过滤层(15)依次进行物理过滤后，最后由出水口(8)排出，可在出水口(8)之上连接其他连接管排送至任意容器中，在反应沉积罐体(1)底部反应沉积的反应渣由连接管排送至反应渣排出管(3)内，反应渣排出管(3)一端设有的推进电机(11)工作，推动连接于其上的活塞(10)向另一侧推动将反应渣由出渣口(9)推出，在出渣口(9)一端可连接容器对反应渣进行收集以便于处理。
说明书
一种环保型含汞废水处理装置及其使用方法
技术领域
本发明涉及废水处理技术领域，特别是涉及一种环保型含汞废水处理装置及其使用方法。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水，工业废水直接流入渠道，江河，湖泊污染地表水，如果毒性较大会导致水生动植物的死亡甚至绝迹，工业废水还可能渗透到地下水，污染地下水;如果周边居民采用被污染的地表水或地下水作为生活用水，会危害身体健康，重者死亡;工业废水渗入土壤，造成土壤污染。影响植物和土壤中微生物的生长。有些工业废水还带有难闻的恶臭，污染空气。工业废水中的有毒有害物质会被动植物的摄食和吸收作用残留在体内，而后通过食物链到达人体内，对人体造成危害。工业废水对环境的破坏是相当大的，20世纪的“八大公害事件”中的“水俣事件”和“富山事件”就是由于工业废水的污染，而汞蒸气和汞的化合物多有剧毒，尤见甲基汞的毒性最强。汞是具有持久性、易迁移性和高度生物蓄积性的化学品，环境中各种形态的汞均可在一定条件下转化为剧毒的甲基汞，汞还可长距离传输、远距离沉降，易造成跨界污染，成为区域性问题，联合国环境规划署已将其列为全球性污染物，现有处理方式方法效率低，且使用复杂。
发明内容
本发明的目的就在于为了解决上述问题而提供一种环保型含汞废水处理装置及其使用方法。
本发明通过以下技术方案来实现上述目的：
一种环保型含汞废水处理装置及其使用方法，包括反应沉积罐体、物理过滤罐和反应渣排出管，所述反应沉积罐体顶部设有进水管和罐盖，且进水管位于罐盖顶端，所述反应沉积罐体内部设有楔形过滤网，所述反应沉积罐体底端设有反应渣排出管，所述反应渣排出管一侧设有出渣口和推进电机，且反应渣排出管位于出渣口和推进电机之间，所述反应渣排出管内部设有活塞，所述反应沉积罐体一侧设有连接管，所述连接管一侧设有物理过滤罐和出水口，且物理过滤罐位于连接管和出水口之间，所述物理过滤罐内部设有矿石过滤层和细沙过滤层和棉织过滤层和木炭过滤层，且细沙过滤层位于矿石过滤层和棉织过滤层之间，棉织过滤层位于细沙过滤层和木炭过滤层之间，所述罐盖一侧设有反应剂进口。
本实施例中，所述进水管与罐盖活动连接。
本实施例中，所述推进电机与活塞固定连接。
本实施例中，所述矿石过滤层为方解石。
本实施例中，所述细沙过滤层为高白度石英砂。
本实施例中，含汞废水由罐盖顶部设置的进水管流入反应沉积罐体内部，此时由反应剂进口同时流入中和反应剂，流入的含汞废水与反应剂进行中和反应同时经过反应沉积罐体内部设有的楔形过滤网进行初步过滤，过滤后的废水流入反应沉积罐体的弧形底部进行沉积，经过一段时间沉积，含汞废水经由中和剂反应后生成反应渣沉积于反应沉积罐体底部，上部废水此时通过连接管流入物理过滤罐内，在物理过滤罐内部设置有矿石过滤层、细沙过滤层、棉织过滤层和木炭过滤层，沉积后的废水经由矿石过滤层、细沙过滤层、棉织过滤层和木炭过滤层依次进行物理过滤后，最后由出水口排出，可在出水口之上连接其他连接管排送至任意容器中，在反应沉积罐体底部反应沉积的反应渣由连接管排送至反应渣排出管内，反应渣排出管一端设有的推进电机工作，推动连接于其上的活塞向另一侧推动将反应渣由出渣口推出，在出渣口一端可连接容器对反应渣进行收集以便于处理。
本发明的有益效果在于：
1、通过在罐盖顶部设有的进水管和反应剂进口，含汞废水可同时与反应剂同时进入，含汞废水由罐盖顶部设置的进水管流入反应沉积罐体内部，此时由反应剂进口同时流入中和反应剂，流入的含汞废水与反应剂进行中和反应，反应更为彻底防止出现混合不够均匀的现象，同时在反应沉积罐体内部设有的楔形过滤网可进行初步过滤，将较大的杂物过滤掉，防止底端物理过滤罐发生堵塞的情况。
2、通过设有的弧形底端的反应沉积罐体，过滤后的废水流入反应沉积罐体的弧形底部进行沉积，经过一段时间沉积，含汞废水经由中和剂反应后生成反应渣沉积于反应沉积罐体的弧形底部，上部废水此时通过连接管流入物理过滤罐内，底部的沉积渣不会混入流入物理过滤罐，即使有部分细微杂质不会影响较大。
3、通过设有的物理过滤罐，在其内部设有矿石、细沙、棉织和木炭多种过滤层，沉积处理后的废水经由矿石过滤层、细沙过滤层、棉织过滤层和木炭过滤层依次进行物理过滤后，可将废水进行彻底清理过滤，以达到废水排放标准，且可在出水口之上连接其他连接管排送至任意容器中，也可对过滤废水进行二次利用非常方便。
4、通过设有的反应渣排出管以及其一端设有的活塞和推进电机，在反应沉积罐体底部反应沉积的反应渣由连接管排送至反应渣排出管内，反应渣排出管一端设有的推进电机工作，推动连接于其上的活塞向另一侧推动将反应渣由出渣口推出，在出渣口一端可连接容器对反应渣进行收集以便于处理，较传统过滤方法处理反应渣更为方便。
5、右弹力带一侧设置有检测仪，检测仪能够检测患者是否有轻微近视可能性，通过扫描报警的方式给医务人员或是患者提醒，在调节设定器进行度数的矫正值的设定，其中连接微型控制器配合矫正芯片工作，对进行轻微近视进行矫正，对患有近视的人群具有防范作用。
